Предохранители и реле Lincoln MKZ Hybrid (2013-2016)
Схемы относятся к указанным годам и вариантам Lincoln MKZ Hybrid (2013-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Схема предохранителей Lincoln MKZ Hybrid 2013-2016
Предохранители прикуривателя (розетка) Это предохранители № 5 (разъем питания 3 — задняя часть консоли), № 10 (разъем питания 1 — спереди водителя) и № 16 (разъем питания 2 — консоль) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

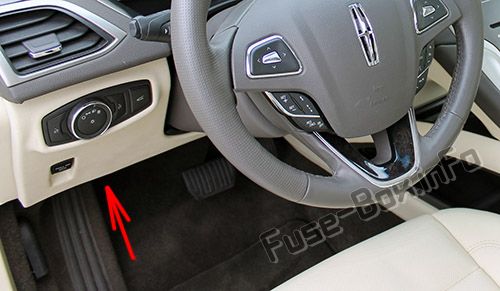

Пассажирский салон
Панель предохранителей расположена под панелью приборов слева от рулевой колонки.

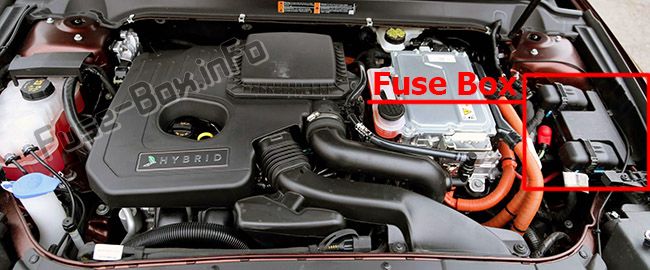

Моторного отсека
Распределительная коробка расположена в моторном отсеке (слева).

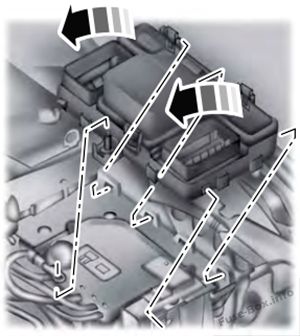

Распределительная коробка питания — снизу
Предохранители расположены в нижней части блока предохранителей.
Чтобы получить доступ, сделайте следующее:
1. Освободите две защелки, расположенные по обеим сторонам блока предохранителей.
2. Поднимите внутреннюю часть блока плавких предохранителей с держателя.
3. Переместите блок предохранителей к центру моторного отсека.
4. Поверните внешнюю сторону блока предохранителей, чтобы получить доступ к нижней стороне.
Схемы блока предохранителей
Схемы блока предохранителей
2013, 2014

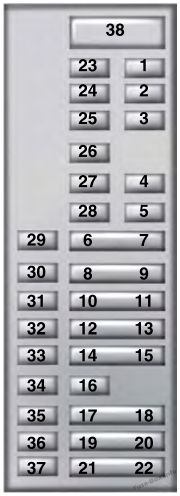

Пассажирский салон
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10A | Освещение (окружающее, перчаточный ящик, туалетный столик, купол, багажник) |
| 2 | 7,5 А | Сиденья с памятью, Поясничная опора, Зеркала с электроприводом |
| 3 | 20 A | Разблокировка водительской двери |
| 4 | 5A | Не используется (запасной) |
| 5 | 20 A | Усилитель сабвуфера, усилитель THX |
| 6 | 10A | Не используется (запасной) |
| 7 | 10A | Не используется (запасной) |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Не используется (запасной) |
| 10 | 5A | Логика силовой магистрали, клавиатура |
| 11 | 5A | Не используется (запасной) |
| 12 | 7,5 А | Климат-контроль, Переключение передач |
| 13 | 7,5 А | Колонка рулевого колеса, кластер, логика канала передачи данных |
| 14 | 10A | Модуль управления гибридной батареей |
| 15 | 10A | Модуль канала передачи данных/шлюза |
| 16 | 15 A | Освобождение багажника |
| 17 | 5A | Не используется (запасной) |
| 18 | 5A | Зажигание, кнопка стоп/старт |
| 19 | 5A | Индикатор отключения подушки безопасности пассажира, дальность передачи |
| 20 | 5A | Адаптивные фары |
| 21 | 5A | Влажность и температура в салоне, Задние сиденья с климат-контролем |
| 22 | 5A | Датчик классификации пассажиров |
| 23 | 10A | Аксессуар с задержкой (логика инвертора мощности, логика люка) |
| 24 | 30A | Центральный замок/разблокировка |
| 25 | 30A | Водительская дверь (окно, зеркало) |
| 26 | 30A | Дверь переднего пассажира (окно, зеркало) |
| 27 | 30A | Люк |
| 28 | 20A | ТНХ усилитель |
| 29 | 30A | Задняя дверь со стороны водителя (окно) |
| 30 | 30A | Задняя пассажирская дверь (окно) |
| 31 | 15 A | Не используется (запасной) |
| 32 | 10A | GPS, Голосовое управление, Дисплей, Адаптивный круиз-контроль, Радиоприемник |
| 33 | 20A | Радио, Активный шумоподавитель |
| 34 | 30A | Пуск/пуск (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель) |
| 35 | 5a | Модуль управления удерживающими устройствами |
| 36 | 15 A | Подвеска с непрерывным управлением демпфированием, зеркало заднего вида с автоматическим затемнением, модуль системы удержания в полосе |
| 37 | 15 A | Рулевое колесо с подогревом |
| 38 | 30A | Тень заднего стекла |

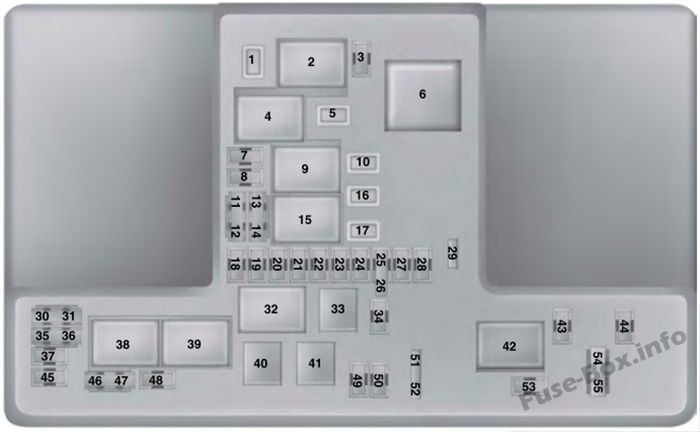

Моторного отсека
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 25A | Не используется (запасной) |
| 2 | - | Не используется |
| 3 | 15 A | Автодворники |
| 4 | - | Реле электровентилятора |
| 5 | 20 a | Power Point 3 — задняя часть консоли |
| 6 | - | Не используется |
| 7 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 1 |
| 8 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 2 |
| 9 | - | Реле модуля управления силовым агрегатом |
| 10 | 20 a | Точка питания 1 — водительская передняя часть |
| 11 | 15A | Модуль управления силовым агрегатом — мощность автомобиля 4 |
| 12 | 15A | Модуль управления силовым агрегатом — мощность автомобиля 3 |
| 13 | 10A | Не используется (запасной) |
| 14 | 10A | Не используется (запасной) |
| 15 | - | Реле запуска/запуска |
| 16 | 20 a | Power Point 2 — консоль |
| 17 | - | Не используется |
| 18 | 10A | Модуль управления силовым агрегатом и гибридным силовым агрегатом — сохраняйте мощность |
| 19 | 10A | Электронный усилитель руля Run/Start |
| 20 | 10A | Запустить/запустить освещение |
| 21 | 15 A | Запуск/запуск модуля управления гибридной трансмиссией |
| 22 | - | Не используется |
| 23 | 15 A | Запуск/запуск: информационная система для слепых зон, камера заднего вида, адаптивный круиз-контроль, проекционный дисплей, переключатель передач |
| 24 | - | Не используется |
| 25 | 10A | Антиблокировочная тормозная система Run/Start |
| 26 | 10A | Запуск/запуск модуля управления силовым агрегатом |
| 27 | - | Не используется |
| 28 | - | Не используется |
| 29 | 15 A | Мощность автомобиля с гибридным контентом 5 |
| 30 | - | Не используется |
| 31 | - | Не используется |
| 32 | - | Реле вентилятора системы охлаждения (гибрид) |
| 33 | - | Не используется |
| 34 | - | Не используется |
| 35 | 15 A | Не используется (запасной) |
| 36 | 15 A | Не используется (запасной) |
| 37 | - | Не используется |
| 38 | - | Реле вакуумного насоса №1 |
| 39 | - | Реле вакуумного насоса №2 |
| 40 | - | Реле топливного насоса |
| 41 | - | Реле звукового сигнала |
| 42 | - | Не используется |
| 43 | - | Не используется |
| 44 | - | Не используется |
| 45 | 5A | Монитор вакуумного насоса |
| 46 | 10A | Не используется (запасной) |
| 47 | 10A | Выключатель тормоза |
| 48 | 20A | Horn |
| 49 | 5A | Не используется (запасной) |
| 50 | - | Не используется |
| 51 | 15A | Мощность автомобиля с гибридным содержимым 1 |
| 52 | 15A | Мощность гибридного автомобиля 2 |
| 53 | 10A | Сиденья с электроприводом |
| 54 | 10A | Мощность автомобиля с гибридным контентом 4 |
| 55 | 10A | Мощность автомобиля с гибридным контентом 3 |

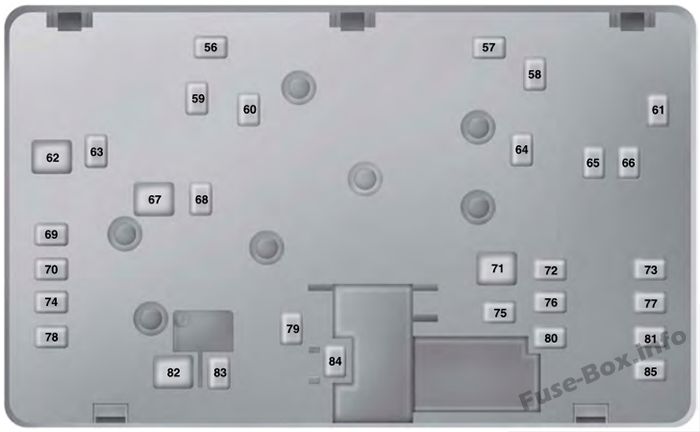

Моторный отсек (внизу)
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | 30A | Питание топливного насоса |
| 57 | - | Не используется |
| 58 | - | Не используется |
| 59 | 40A | Реле вакуумного насоса |
| 60 | 40A | ШИМ-вентилятор |
| 61 | - | Не используется |
| 62 | 50 A | Модуль управления кузовом 1 |
| 63 | - | Не используется |
| 64 | - | Не используется |
| 65 | 20 A | Переднее сиденье с подогревом |
| 66 | - | Не используется |
| 67 | 50A | Блок управления кузовом 2 |
| 68 | 40A | Обогрев заднего стекла |
| 69 | 30A | Клапаны антиблокировочной тормозной системы |
| 70 | 30A | Пассажирское место |
| 71 | - | Не используется |
| 72 | 30A | Панорамная крыша №1 |
| 73 | 20A | Задние сиденья с климат-контролем |
| 74 | 30A | Модуль сиденья водителя |
| 75 | - | Не используется |
| 76 | 20A | iShifter |
| 77 | 30A | Передние сиденья с климат-контролем |
| 78 | - | Не используется |
| 79 | 40A | Двигатель вентилятора |
| 80 | 30A | Силовой багажник |
| 81 | 40A | инвертор |
| 82 | 60A | Насос антиблокировочной тормозной системы |
| 83 | 25 A | Мотор стеклоочистителя №1 |
| 84 | - | Не используется |
| 85 | 30A | Панорамная крыша №2 |
2015
Пассажирский салон
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10 A | Освещение (окружающее, перчаточный ящик, туалетный столик, купол, багажник) |
| 2 | 7,5 А | Сиденья с памятью, Поясничная опора, Зеркала с электроприводом |
| 3 | 20A | Разблокировка водительской двери |
| 4 | 5A | Не используется (запасной) |
| 5 | 20A | Усилитель сабвуфера, усилитель THX |
| 6 | 10A | Катушка реле обогрева сиденья |
| 7 | 10A | Не используется (запасной) |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Не используется (запасной) |
| 10 | 5A | Клавиатура логики соединительной линии питания Клавиатура |
| 11 | 5A | Не используется (запасной) |
| 12 | 7.5A | Климат-контроль Переключение передач |
| 13 | 7,5 А | Колонка рулевого колеса Комбинация приборов Логика передачи данных |
| 14 | 10A | Электронный блок управления аккумуляторной батареей DCDC |
| 15 | 10A | Модуль канала передачи данных/шлюза |
| 16 | 15A | Разблокировка крышки багажника/подъемного стекла Блокировка от детей ' |
| 17 | 5A | Не используется (запасной) |
| 18 | 5A | Зажигание Кнопка старт/стоп |
| 19 | 5A | Индикатор отключения подушки безопасности пассажира, дальность передачи |
| 20 | 5A | Адаптивные фары |
| 21 | 5A | Влажность и температура в салоне Слепая зона Видеокамера заднего вида. Адаптивный круиз-контроль |
| 22 | 5A | Датчик классификации пассажиров |
| 23 | 10A | Аксессуар с задержкой (инвертор, люк, все умные окна, пакет переключателей окна водителя) |
| 24 | 30A | Центральный замок/разблокировка |
| 25 | 20A | Водительская дверь (окно, зеркало) |
| 26 | 30A | Дверь переднего пассажира (окно, зеркало) |
| 27 | 30A | Люк |
| 28 | 20A | ТНХ усилитель |
| 29 | 30A | Задняя дверь со стороны водителя (окно) |
| 30 | 30A | Задняя пассажирская дверь (окно) |
| 31 | - | Не используется (запасной) |
| 32 | 10 A | GPS Голосовое управление. Отображать. Адаптивный круиз-контроль. Радиочастотный приемник |
| 33 | 20A | Радио |
| 34 | 30A | Пуск/пуск (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель) |
| 35 | 5A | Модуль управления удерживающими устройствами |
| 36 | 15A | Зеркало заднего вида с автоматическим затемнением Автоматический дальний свет Модуль сиденья с подогревом Полный привод CCD Система контроля полосы движения |
| 37 | 15A | Не используется (запасной) |
| 38 | 30A | Тень заднего стекла |
Моторного отсека
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 2 5 А | Мотор стеклоочистителя 2 |
| 2 | - | Не используется |
| 3 | 15A | Автодворники |
| 4 | - | Реле электровентилятора |
| 5 | 20A | Power Point 3 — задняя часть консоли |
| 6 | - | Не используется |
| 7 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 1 |
| 8 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 2 |
| 9 | - | Реле модуля управления силовым агрегатом |
| 10 | 20A | Точка питания 1 — водительская передняя часть |
| 11 | 15A | Модуль управления силовым агрегатом — мощность автомобиля 4 |
| 12 | 15A | Модуль управления силовым агрегатом — мощность автомобиля 3 |
| 13 | 10 A | Модуль управления силовым агрегатом мощность автомобиля 5 |
| 14 | 10A | Модуль управления силовым агрегатом мощность автомобиля 6 |
| 15 | - | Реле запуска/запуска |
| 16 | 20A | Power Point 2 — консоль |
| 17 | 20A | Масляный насос трансмиссии PHEV |
| 18 | 10A | Модуль управления силовым агрегатом и гибридным силовым агрегатом — сохраняйте мощность |
| 19 | 10A | Электронный усилитель руля Run/Start |
| 20 | 10A | Запустить/запустить освещение |
| 21 | 15A | Запуск/запуск модуля управления гибридной трансмиссией |
| 22 | - | Не используется |
| 23 | 15A | Запуск/старт: информационная система слепых зон, камера заднего вида, адаптивный круиз-контроль, проекционный дисплей, переключатель передач |
| 24 | 10A | Запуск/запуск 7 или запуск/запуск трансмиссионного масла PHEV |
| 25 | 10 A | Антиблокировочная тормозная система Run/Start |
| 26 | 10A | Запуск/запуск модуля управления силовым агрегатом |
| 27 | 15A | Соленоид топливного люка PHEV |
| 28 | - | Не используется |
| 29 | 15A | Мощность автомобиля с гибридным контентом 5 |
| 30 | - | Не используется |
| 31 | - | Не используется |
| 32 | - | Не используется |
| 33 | - | Не используется |
| 34 | 10A | Электронный замок рулевой колонки |
| 35 | 15 A | Вентилятор зарядного устройства PHEV |
| 36 | 15 A | Вентилятор HEV BEC |
| 37 | - | Не используется |
| 38 | - | Реле вакуумного насоса |
| 39 | - | Реле вакуумного насоса №2 |
| 40 | - | Реле топливного насоса |
| 41 | - | Реле звукового сигнала |
| 42 | - | Не используется |
| 43 | - | Не используется |
| 44 | 5A | Форсунка омывателя с подогревом |
| 45 | 5A | Монитор вакуумного насоса |
| 46 | 10A | Alt Sen или зарядный порт LT |
| 47 | 10A | Выключатель тормоза |
| 48 | 20A | Horn |
| 49 | 5A | MAF |
| 50 | - | Не используется |
| 51 | 15 A | Мощность автомобиля с гибридным содержимым 1 |
| 52 | 15 A | Мощность гибридного автомобиля 2 |
| 53 | 10A | Сиденья с электроприводом |
| 54 | 10A | Мощность автомобиля с гибридным контентом 4 |
| 55 | 10A | Мощность автомобиля с гибридным контентом 3 |
Моторный отсек (внизу)
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | 30A | Топливный насос |
| 57 | - | Не используется |
| 58 | - | Не используется |
| 59 | 40A | Реле вакуумного насоса |
| 60 | 40A | ШИМ-вентилятор |
| 61 | 40A | Обогреватель левого ветрового стекла |
| 62 | 50A | Модуль управления кузовом 1 |
| 63 | - | Не используется |
| 64 | 40A | зарядное устройство PHEV |
| 65 | 20A | Переднее сиденье с подогревом |
| 66 | 40A | Обогреватель правого ветрового стекла |
| 67 | 50A | Блок управления кузовом 2 |
| 68 | 40A | Обогрев заднего стекла |
| 69 | 30A | Клапаны антиблокировочной тормозной системы |
| 70 | 30A | Пассажирское место |
| 71 | - | Не используется |
| 72 | 30A | Панорамная крыша №1 |
| 73 | 20A | Задние сиденья с климат-контролем |
| 74 | 30A | Модуль сиденья водителя |
| 75 | - | Не используется |
| 76 | 20A | iShifter. Трансмиссионный масляный насос |
| 77 | 30A | Передние сиденья с климат-контролем |
| 78 | - | Не используется |
| 79 | 40A | Двигатель вентилятора |
| 80 | 30A | Силовая крышка багажника |
| 81 | 40A | инвертор |
| 82 | - | Не используется |
| 83 | 2 5 А | Мотор стеклоочистителя №1 |
| 84 | - | Не используется |
| 85 | 30A | Панорамная крыша №2 |
2016
Пассажирский салон
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10 A | Освещение (окружающее, бардачок, туалетный столик, купол, багажник). |
| 2 | 7,5 А | Память сидений, Поясничный подпор, Зеркала с электроприводом. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Усилитель сабвуфера. |
| 6 | 10A | Катушка реле обогрева сиденья. |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | Не использовался (запасной). |
| 10 | 5A | Логика силовой магистрали. Клавиатура. Модуль паспорта мобильного телефона. |
| 11 | 5A | Не использовался (запасной). |
| 12 | 7,5 А | Климат-контроль. Коробка передач. |
| 13 | 7.5A | Колонка рулевого колеса. Приборный щиток. Логика передачи данных. |
| 14 | 10A | Электронный блок управления аккумулятором. |
| 15 | 10A | Модуль канала передачи данных/шлюза. |
| 16 | 15A | Выпуск деклида. Блокировка от детей. |
| 17 | 5A | Модуль слежения и блокировки. |
| 18 | 5A | Зажигание. Кнопка старт/стоп. |
| 19 | 7,5 А | Индикатор отключения подушки безопасности пассажира, Дальность передачи. |
| 20 | 7,5 А | Адаптивные фары. |
| 21 | 5A | Влажность и температура в салоне. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10A | Аксессуар с задержкой (инвертор, люк, все умные окна, пакет переключателей окна водителя). |
| 24 | 20A | Центральный замок/разблокировка. |
| 25 | 30A | Водительская дверь (окно, зеркало). |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). |
| 27 | 30A | Люк. |
| 28 | 20A | Усилитель. |
| 29 | 30A | Задняя дверь со стороны водителя (окно). |
| 30 | 30A | Задняя пассажирская дверь (окно). |
| 31 | 15A | Не использовался (запасной). |
| 32 | 10 A | GPS. Голосовое управление. Отображать. Адаптивный круиз-контроль. Радиочастотный приемник. |
| 33 | 20A | Радио. Активный шумоподавитель. |
| 34 | 30A | Работа/запуск (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель). |
| 35 | 5A | Модуль управления удерживающими устройствами. |
| 36 | 15A | Зеркало заднего вида с автоматическим затемнением. |
| 37 | 15A | Полный привод. Подогрев руля. |
| 38 | 30A | Не использовался (запасной). |
Моторного отсека
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 25 A | Мотор стеклоочистителя 2. |
| 2 | - | Не используется. |
| 3 | 15A | Датчик дождя. |
| 4 | - | Реле мотора вентилятора. |
| 5 | 20A | Точка питания 3 — задняя часть консоли. |
| 6 | - | Не используется. |
| 7 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 1. |
| 8 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 2. |
| 9 | - | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Точка питания 1 - перед водителем. |
| 11 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 4. |
| 12 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 3. |
| 13 | - | Не используется. |
| 14 | - | Не используется. |
| 15 | - | Реле запуска/запуска. |
| 16 | 20A | Power Point 2 - консоль. |
| 17 | 20A | Трансмиссионный масляный насос. |
| 18 | 10A | Модуль управления силовым агрегатом и гибридным силовым агрегатом — сохраняйте мощность. |
| 19 | 10A | Запуск/запуск электронного усилителя рулевого управления. |
| 20 | 10A | Запустить/запустить освещение. |
| 21 | 15A | Переключатель запуска/запуска передачи. инвертор ГЭУ. |
| 22 | - | Не используется. |
| 23 | 15A | Запуск/старт: информационная система слепых зон, камера заднего вида, адаптивный круиз-контроль, проекционный дисплей, шифтер. |
| 24 | 10A | Запуск/запуск 7 PHEV. Трансмиссионное масло работает/запускается. |
| 25 | 10 A | Запуск/запуск антиблокировочной тормозной системы. |
| 26 | 10A | Запуск/запуск модуля управления силовым агрегатом. |
| 27 | 10A | Соленоид люка бензобака. |
| 28 | - | Не используется. |
| 29 | 15A | Мощность автомобиля с гибридным содержимым 5. |
| 30 | - | Не используется. |
| 31 | - | Не используется. |
| 32 | - | Реле вентилятора HEV/PHEV с широтно-импульсной модуляцией. |
| 33 | - | Не используется. |
| 34 | - | Не используется. |
| 35 | 15 A | Вентилятор зарядного устройства. |
| 36 | 15 A | Вентилятор электронного блока управления аккумуляторной батареи HEV. |
| 37 | 5A | Удаленный компакт-диск. |
| 38 | - | Реле вакуумного насоса. |
| 39 | - | Реле вакуумного насоса №2. |
| 40 | - | Реле топливного насоса. |
| 41 | - | Реле звукового сигнала. |
| 42 | - | Не используется. |
| 43 | - | Не используется. |
| 44 | - | Не используется. |
| 45 | 5A | Монитор вакуумного насоса. |
| 46 | 10 A | Индикатор зарядного порта. |
| 47 | 10A | Включатель/выключатель тормоза. |
| 48 | 20A | Рог. |
| 49 | 5A | Монитор расхода воздуха. |
| 50 | - | Не используется. |
| 51 | 15 A | Мощность автомобиля с гибридным содержимым 1. |
| 52 | 15 A | Мощность автомобиля с гибридным контентом 2. |
| 53 | 10A | Сиденья с электроприводом. |
| 54 | 10A | Мощность автомобиля с гибридным содержимым 3. |
| 55 | 10A | Мощность автомобиля с гибридным содержимым 4. |
Моторный отсек (внизу)
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | 30A | Питание топливного насоса. |
| 57 | - | Не используется. |
| 58 | - | Не используется. |
| 59 | 40A | Реле вакуумного насоса. |
| 60 | 40A | Вентилятор с широтно-импульсной модуляцией. |
| 61 | - | Не используется. |
| 62 | 50A | Блок управления кузовом 1. |
| 63 | - | Не используется. |
| 64 | 40A | зарядное устройство PHEV. |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | - | Не используется. |
| 67 | 50A | Блок управления кузовом 2. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30A | Пассажирское место. |
| 71 | - | Не используется. |
| 72 | 30A | Панорамная крыша №1. |
| 73 | 20A | Задние сиденья с климат-контролем. |
| 74 | 30A | Модуль сиденья водителя. |
| 75 | - | Не используется. |
| 76 | 20A | iShifter. Трансмиссионный масляный насос. |
| 77 | 30A | Передние сиденья с климат-контролем. |
| 78 | 40A | Модуль буксировки прицепа. |
| 79 | 40A | Двигатель вентилятора. |
| 80 | 30A | Крышка багажника с электроприводом. |
| 81 | 40A | Инвертор. |
| 82 | 60A | Насос антиблокировочной тормозной системы. |
| 83 | 2 5 А | Мотор стеклоочистителя |
| 84 | - | Не используется. |
| 85 | 30A | Панорамная крыша №2. |
