Предохранители и реле Lincoln MKZ Hybrid (2017-2019..)
Схемы относятся к указанным годам и вариантам Lincoln MKZ Hybrid (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Схема предохранителей Lincoln MKZ Hybrid 2017-2019…
Предохранители прикуривателя (розетка) являются предохранители № 5 (разъем питания — задняя часть консоли), № 10 (разъем питания — спереди водителя), № 16 (разъем питания — консоль или сзади) и № 17 (2018-2019: разъем питания 4) в моторном отсеке. блок предохранителей.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

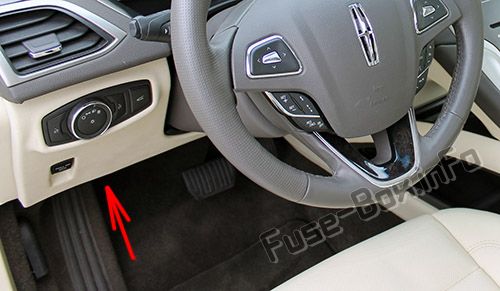

Пассажирский салон
Панель предохранителей расположена под панелью приборов слева от рулевой колонки.

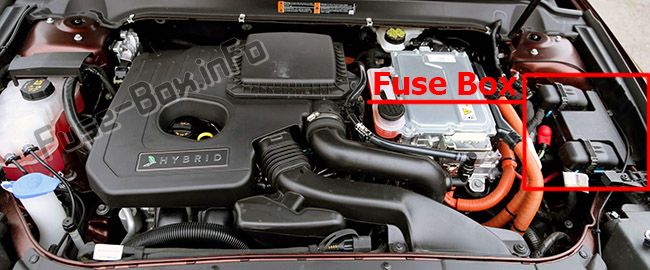

Моторного отсека
Распределительная коробка расположена в моторном отсеке (слева).

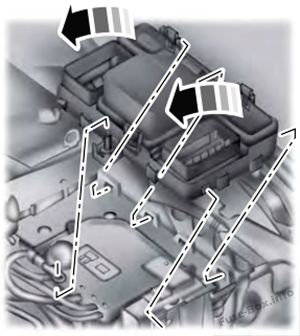

Распределительная коробка питания — снизу
Предохранители расположены в нижней части блока предохранителей.
Чтобы получить доступ, сделайте следующее:
1. Освободите две защелки, расположенные по обеим сторонам блока предохранителей.
2. Поднимите внутреннюю часть блока плавких предохранителей с держателя.
3. Переместите блок предохранителей к центру моторного отсека.
4. Поверните внешнюю сторону блока предохранителей, чтобы получить доступ к нижней стороне.
Схемы блока предохранителей
Схемы блока предохранителей
2017

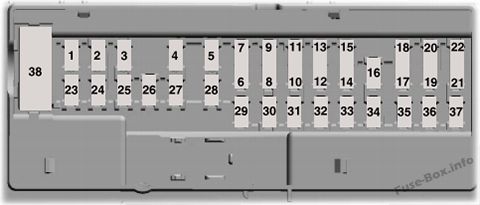

Пассажирский салон
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10 A | Освещение (окружающее, бардачок, туалетный столик, купол, багажник). |
| 2 | 7,5 А | Поясничный. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Усилитель сабвуфера. |
| 6 | 10A | Не использовался (запасной). |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | Развлекательный модуль для пассажиров задних сидений. |
| 10 | 5A | Логика силовой магистрали. Клавиатура. Модуль паспорта мобильного телефона. |
| 11 | 5A | Не использовался (запасной). |
| 12 | 5A | Климат-контроль. Коробка передач. |
| 13 | 7,5 А | Колонка рулевого колеса. Приборный щиток. Логика передачи данных. |
| 14 | 10 A | Расширенный силовой модуль. |
| 15 | 10A | Модуль канала передачи данных/шлюза. |
| 16 | 15A | Выпуск деклида. Блокировка от детей. |
| 17 | 5A | Не использовался (запасной). |
| 18 | 5A | Кнопка старт/стоп. |
| 19 | 7,5 А | Расширенный силовой модуль. |
| 20 | 7,5 А | Адаптивные фары. |
| 21 | 5A | Влажность и температура в салоне. |
| 22 | 5A | Пешеходный оповещатель. |
| 23 | 10A | Аксессуар с задержкой (инвертор, люк, все умные окна, пакет переключателей окна водителя). Задний солнцезащитный козырек. Панорамная крыша. |
| 24 | 20A | Центральный замок/разблокировка. |
| 25 | 30A | Водительская дверь (окно, зеркало). |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). |
| 27 | 30A | Люк. |
| 28 | 20A | Усилитель. |
| 29 | 30A | Задняя дверь со стороны водителя (окно). |
| 30 | 30A | Задняя пассажирская дверь (окно). |
| 31 | 15A | Не использовался (запасной). |
| 32 | 10A | Голосовое управление. Отображать. Радиочастотный приемник. |
| 33 | 20A | Радио. Активный шумоподавитель. CD-чейнджер. |
| 34 | 30A | Работа/запуск (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель). |
| 35 | 5A | Не использовался (запасной). |
| 36 | 15A | Зеркало заднего вида с автоматическим затемнением. Подогрев задних сидений. Модуль подвески с непрерывным управлением демпфированием. |
| 37 | 20A | Подогрев руля. |
| 38 | 30A | Не использовался (запасной). |

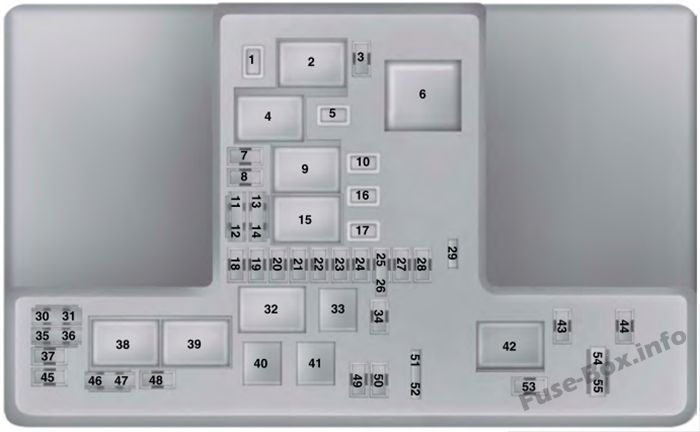

Моторного отсека
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 25 A | Мотор стеклоочистителя 2. |
| 2 | - | Не используется. |
| 3 | 15A | Датчик дождя. |
| 4 | - | Реле мотора вентилятора. |
| 5 | 20A | Точка питания 3 — задняя часть консоли. |
| 6 | - | Не используется. |
| 7 | 20A | Модуль управления силовым агрегатом — питание автомобиля 1. Питание модуля управления силовым агрегатом. |
| 8 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 2. Компоненты выбросов. |
| 9 | - | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Точка питания 1 - перед водителем. |
| 11 | 15 A | Модуль управления силовым агрегатом – мощность автомобиля 4. Катушки зажигания. |
| 12 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 3. Компоненты, не влияющие на выбросы. |
| 13 | 15A | Механизм топливного люка. |
| 14 | - | Не используется. |
| 15 | - | Реле запуска/запуска. |
| 16 | 20A | Power Point 2 - консоль. |
| 17 | - | Не используется. |
| 18 | 10A | Модуль управления силовым агрегатом и гибридным силовым агрегатом — сохраняйте мощность. |
| 19 | 10A | Запуск/запуск электронного усилителя рулевого управления. |
| 20 | 10A | Запустить/запустить освещение. Адаптивный круиз-контроль. |
| 21 | 15A | Переключатель запуска/запуска передачи. инвертор ГЭУ. |
| 22 | 5A | Умное зарядное устройство USB. |
| 23 | 15A | Запуск/запуск: информационная система слепых зон, камера заднего вида, проекционный дисплей, шифтер. |
| 24 | - | Не используется. |
| 25 | 10A | Запуск/запуск антиблокировочной тормозной системы. |
| 26 | 10A | Запуск/запуск модуля управления силовым агрегатом. |
| 27 | - | Не используется. |
| 28 | 20A | Балласт правой фары. |
| 29 | 20A | Балласт левой фары. |
| 30 | - | Не используется. |
| 31 | - | Не используется. |
| 32 | - | Реле вентилятора HEV/PHEV с широтно-импульсной модуляцией. |
| 33 | - | Не используется. |
| 34 | - | Не используется. |
| 35 | - | Не используется. |
| 36 | 15 A | Вентилятор электронного блока управления аккумуляторной батареи HEV. |
| 37 | - | Не используется. |
| 38 | - | Реле вакуумного насоса. |
| 39 | - | Реле вакуумного насоса №2. |
| 40 | - | Реле топливного насоса. |
| 41 | - | Реле звукового сигнала. |
| 42 | - | Не используется. |
| 43 | 10A | Двигатель люка бензобака. |
| 44 | - | Не используется. |
| 45 | 5A | Монитор вакуумного насоса. |
| 46 | - | Не используется. |
| 47 | 10A | Включатель/выключатель тормоза. |
| 48 | 20A | Рог. |
| 49 | 5A | Монитор расхода воздуха. |
| 50 | 15A | Модуль контроля заряда батареи. |
| 51 | 15 A | Мощность автомобиля с гибридным содержимым 1. Модуль управления гибридной трансмиссией. |
| 52 | 15 A | Мощность транспортного средства с гибридным содержимым 2. Модуль управления энергией аккумулятора. |
| 53 | 10A | Мультиконтурные сиденья. |
| 54 | 10A | Мощность гибридного автомобиля 3. Насос охлаждающей жидкости. |
| 55 | 10A | Мощность гибридного автомобиля 4. Компрессор кондиционера. |

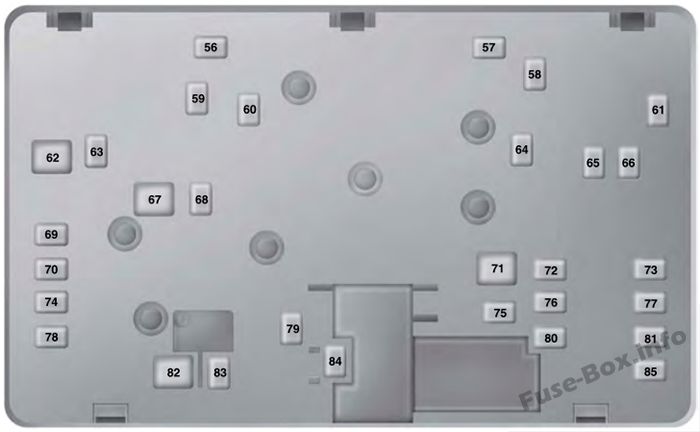

Моторный отсек (внизу)
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | 30A | Питание топливного насоса. |
| 57 | - | Не используется. |
| 58 | - | Не используется. |
| 59 | 40A | Реле вакуумного насоса. |
| 60 | 40A | Вентилятор с широтно-импульсной модуляцией. |
| 61 | - | Не используется. |
| 62 | 50A | Блок управления кузовом 1. |
| 63 | - | Не используется. |
| 64 | - | Не используется. |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | - | Не используется. |
| 67 | 50A | Блок управления кузовом 2. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30A | Пассажирское место. |
| 71 | - | Не используется. |
| 72 | 30A | Панорамная крыша №1. Лунная крыша. |
| 73 | 20A | Задние сиденья с климат-контролем. |
| 74 | 30A | Модуль сиденья водителя. |
| 75 | - | Не используется. |
| 76 | 20A | электронный Shifter. |
| 77 | 30A | Передние сиденья с климат-контролем. |
| 78 | - | Не используется. |
| 79 | 40 A | Двигатель вентилятора. |
| 80 | 30A | Крышка багажника с электроприводом. |
| 81 | 40A | Инвертор. |
| 82 | 60A | Насос антиблокировочной тормозной системы. |
| 83 | 2 5 А | Мотор стеклоочистителя №1. |
| 84 | - | Не используется. |
| 85 | 30A | Панорамная крыша Х2. |
2018, 2019
Пассажирский салон
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10 A | 2018: Освещение (окружение, перчаточный ящик, туалетный столик, купол, багажник). 2019: Не используется |
| 2 | 7,5 А | Поясничный. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Усилитель сабвуфера. |
| 6 | 10A | Не использовался (запасной). |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | - | Не используется. |
| 10 | 5A | Логика силовой магистрали. Клавиатура. Модуль паспорта мобильного телефона. |
| 11 | 5A | Не использовался (запасной). |
| 12 | 7.5A | Климат-контроль. Коробка передач. |
| 13 | 7.5A | Колонка рулевого колеса. Приборный щиток. Логика передачи данных. |
| 14 | 10A | Расширенный силовой модуль. |
| 15 | 10A | Модуль канала передачи данных/шлюза. |
| 16 | 15A | Выпуск деклида. |
| 17 | 5A | Не использовался (запасной). |
| 18 | 5A | Кнопка старт/стоп. |
| 19 | 7,5 А | Расширенный силовой модуль. |
| 20 | 7,5 А | Адаптивные фары. |
| 21 | 5A | Влажность и температура в салоне. |
| 22 | 5A | Пешеходный оповещатель (запасной). |
| 23 | 10 A | Аксессуар с задержкой (инвертор, люк, все умные окна, пакет переключателей окна водителя). Задний солнцезащитный козырек. Панорамная крыша. |
| 24 | 20A | Центральный замок/разблокировка. |
| 25 | 30A | Водительская дверь (окно, зеркало). |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). |
| 27 | 30A | Люк. |
| 28 | 20A | Усилитель. |
| 29 | 30A | Задняя дверь со стороны водителя (окно). |
| 30 | 30A | Задняя пассажирская дверь (окно). |
| 31 | 15 A | Не использовался (запасной). |
| 32 | 10 A | Голосовое управление. Отображать. Радиочастотный приемник. |
| 33 | 20A | Радио. Активный шумоподавитель. CD-чейнджер. |
| 34 | 30A | Работа/запуск (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель). |
| 35 | 5A | Не использовался (запасной). |
| 36 | 15 A | Зеркало заднего вида с автоматическим затемнением. Подогрев задних сидений. Модуль подвески с непрерывным управлением демпфированием. |
| 37 | 20A | Подогрев руля. |
| 38 | - | Не используется. |
Моторного отсека
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 25A | Мотор стеклоочистителя 2. |
| 2 | - | Не используется. |
| 3 | 15 A | Датчик дождя. |
| 4 | - | Реле мотора вентилятора. |
| 5 | 20A | Точка питания 3 — задняя часть консоли. |
| 6 | - | Не используется. |
| 7 | 20 A | Модуль управления силовым агрегатом — питание автомобиля 1. Питание модуля управления силовым агрегатом. |
| 8 | 20 A | Модуль управления силовым агрегатом — мощность автомобиля 2. Компоненты выбросов. |
| 9 | - | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Точка питания 1 - перед водителем. |
| 11 | 15 A | Модуль управления силовым агрегатом – мощность автомобиля 4. Катушки зажигания. |
| 12 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 3. Компоненты, не влияющие на выбросы. |
| 13 | 10A | Механизм топливного люка. |
| 14 | 10A | Не использовался (запасной). |
| 15 | - | Реле запуска/запуска. |
| 16 | 20A | Power Point 2 - консоль. |
| 17 | 20A | Точка питания 4. |
| 18 | 10A | Модуль управления силовым агрегатом и гибридным силовым агрегатом — сохраняйте мощность. |
| 19 | 10A | Запуск/запуск электронного усилителя рулевого управления. |
| 20 | 10A | Запустить/запустить освещение. Адаптивный круиз-контроль. |
| 21 | 15 A | Переключатель запуска/запуска передачи. инвертор ГЭУ. |
| 22 | 5A | Умное зарядное устройство USB. |
| 23 | 15 A | Запуск/запуск: информационная система слепых зон, камера заднего вида, проекционный дисплей, шифтер. |
| 24 | - | Не используется. |
| 25 | 10A | Запуск/запуск антиблокировочной тормозной системы. |
| 26 | 10A | Запуск/запуск модуля управления силовым агрегатом. |
| 27 | 10A | ВГС PWR 5. |
| 28 | 20 A | Балласт правой фары. |
| 29 | 20 A | Балласт левой фары. |
| 30 | - | Не используется. |
| 31 | - | Не используется. |
| 32 | - | Реле вентилятора гибридного электромобиля с широтно-импульсной модуляцией. |
| 33 | - | Не используется. |
| 34 | - | Не используется. |
| 35 | 15 A | Не использовался (запасной). |
| 36 | 15 A | Вентилятор электронного блока управления аккумуляторной батареей гибридного электромобиля. |
| 37 | - | Не используется. |
| 38 | - | Реле вакуумного насоса. |
| 39 | - | Реле вакуумного насоса №2. |
| 40 | - | Реле топливного насоса. |
| 41 | - | Реле звукового сигнала. |
| 42 | - | Не используется. |
| 43 | 10A | Двигатель люка бензобака. |
| 44 | - | Не используется. |
| 45 | 5A | Монитор вакуумного насоса. |
| 46 | 10A | Не использовался (запасной). |
| 47 | 10A | Включатель/выключатель тормоза. |
| 48 | 20 A | Рог. |
| 49 | 5A | Монитор расхода воздуха. |
| 50 | 15 A | Модуль контроля заряда батареи. |
| 51 | 15 A | Мощность автомобиля с гибридным содержимым 1. Модуль управления гибридной трансмиссией. |
| 52 | 15 A | Мощность транспортного средства с гибридным содержимым 2. Модуль управления энергией аккумулятора. |
| 53 | 10A | Мультиконтурные сиденья. |
| 54 | 10A | Мощность гибридного автомобиля 3. Насос охлаждающей жидкости. |
| 55 | 10A | Мощность гибридного автомобиля 4. Компрессор кондиционера. |
Моторный отсек (внизу)
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | 30A | Питание топливного насоса. |
| 57 | - | Не используется. |
| 58 | - | Не используется. |
| 59 | 40A | Реле вакуумного насоса. |
| 60 | 40A | Вентилятор с широтно-импульсной модуляцией. |
| 61 | - | Не используется. |
| 62 | 50 A | Блок управления кузовом 1. |
| 63 | - | Не используется. |
| 64 | - | Не используется. |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | 15 A | Не использовался (запасной). |
| 67 | 50 A | Блок управления кузовом 2. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30A | Пассажирское место. |
| 71 | 50A | Не использовался (запасной). |
| 72 | 30A | Панорамная крыша №1. Люк. |
| 73 | 20 A | Не использовался (запасной). |
| 74 | 30A | Модуль сиденья водителя. |
| 75 | - | Не используется. |
| 76 | 20A | электронный Shifter. |
| 77 | 30A | Передние сиденья с климат-контролем. |
| 78 | - | Не используется. |
| 79 | 40A | Двигатель вентилятора. |
| 80 | 30A | Крышка багажника с электроприводом. |
| 81 | 40A | Инвертор. |
| 82 | 60 A | Насос антиблокировочной тормозной системы. |
| 83 | 25 A | Мотор стеклоочистителя №1. |
| 84 | - | Не используется. |
| 85 | 30A | Панорамная крыша Х2. |
