Схема предохранителя Lincoln Nautilus 2019-…
Предохранители прикуривателя (розетка) в Lincoln Nautilus предохранители № 5 (разъем питания 3 — задняя часть консоли), № 10 (разъем питания 5 — основной отсек), № 16 (разъем питания 2 — отсек консоли) и № 17 (разъем питания 4 — багажное отделение) в двигателе. отсек предохранителей.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

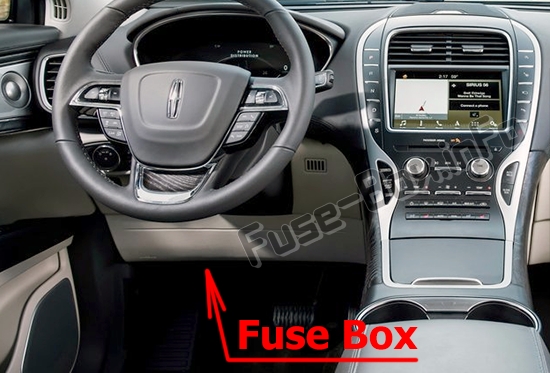

Пассажирский салон
Панель предохранителей расположена под панелью приборов слева от рулевой колонки (может быть проще получить доступ к панели предохранителей, если снять декоративную накладку).

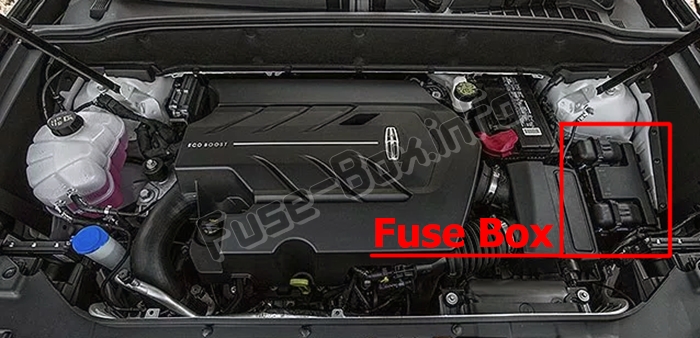

Моторного отсека
Распределительная коробка расположена в моторном отсеке (слева).

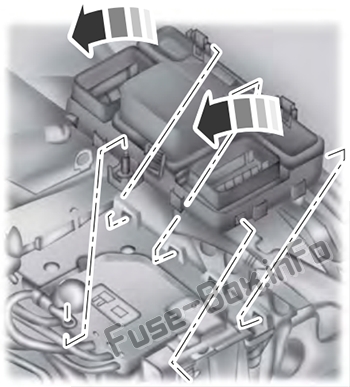

Распределительная коробка питания — снизу
В нижней части блока предохранителей расположены предохранители.
Чтобы получить доступ, сделайте следующее:
1) Освободите две защелки, расположенные по обеим сторонам блока предохранителей.
2) Поднимите внутреннюю часть блока предохранителей с держателя.
3) Переместите блок предохранителей к центру моторного отсека.
4) Поверните внешнюю сторону блока предохранителей, чтобы получить доступ к нижней стороне.
Схемы блока предохранителей
Схемы блока предохранителей
2019

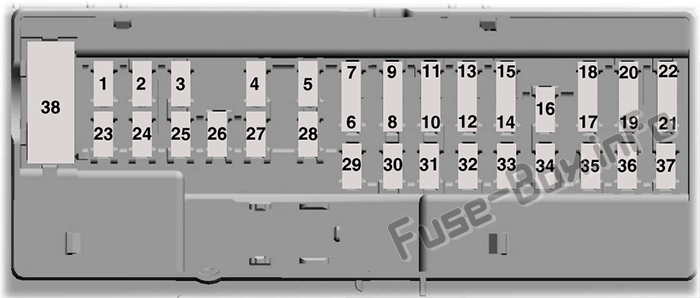

Пассажирский салон
| № | Ампер Рейтинг | Защищенные компоненты |
|---|---|---|
| 1 | - | Не используется. |
| 2 | 7,5 А | Сиденья с памятью. Поясничный. Питание логики модуля сиденья водителя. Беспроводная зарядка аксессуаров. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Усилитель сабвуфера. |
| 6 | 10A | USB зарядное устройство. |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Реле охранной сигнализации. |
| 9 | 10A | Модуль развлекательной системы для пассажиров задних сидений. |
| 10 | 5A | Клавиатура. Логическое питание модуля задней подъемной двери. Модуль «свободные руки». Модуль синхронизации 3. Встроенный модем. |
| 11 | 5A | Комбинированный сенсорный модуль. |
| 12 | 7,5 А | Модуль климат-контроля. Модуль переключения передач. |
| 13 | 7,5 А | Кластер. Модуль управления рулевой колонкой. Модуль интеллектуального разъема канала передачи данных (шлюза). |
| 14 | 10A | Модуль расширенного питания - силовой. |
| 15 | 10A | Мощность канала передачи данных. |
| 16 | 15A | Не использовался (запасной). |
| 17 | 5A | Не использовался (запасной). |
| 18 | 5A | Не использовался (запасной). |
| 19 | 7,5 А | Расширенный силовой модуль - Run/Start. |
| 20 | 7,5 А | Не использовался (запасной). |
| 21 | 5A | Датчик влажности. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10A | Аксессуар с задержкой (логика преобразователя мощности, логика люка, питание переключателя стеклоподъемника водителя). |
| 24 | 20A | Разблокировка центрального замка. |
| 25 | 30A | Водительская дверь (окно, зеркало). Модуль водительской двери. Индикатор блокировки водительской двери. Подсветка выключателя замка водителя. |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). Модуль двери переднего пассажира. Индикатор блокировки переднего пассажира. Выключатель подсветки переднего пассажира (стекло, замок). |
| 27 | 30A | Люк. |
| 28 | 20A | Усилитель. |
| 29 | 30A | Умное стекло задней водительской двери. |
| 30 | 30A | Умное стекло задней пассажирской двери. |
| 31 | 15A | Не использовался (запасной). |
| 32 | 10A | Голосовое управление (SYNC). Радиоприемный модуль. |
| 33 | 20A | Радио. |
| 34 | 30A | Шина Run-Start (предохранители 19, 20, 21, 22, 35, 36, 37, автоматический выключатель 38). |
| 35 | 5A | Не использовался (запасной). |
| 36 | 15A | Зеркало заднего вида с автоматическим затемнением. Логическое питание модуля заднего сиденья с подогревом. Подвесной модуль. |
| 37 | 20A | Не использовался (запасной). |
| 38 | - | Не используется. |

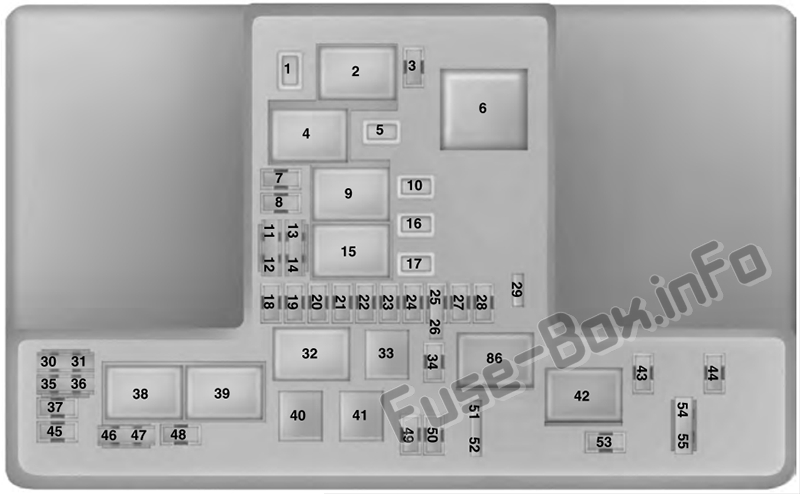

Моторного отсека
| № | Ампер Рейтинг | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Сиденья второго ряда с электроприводом. |
| 2 | — | Реле стартера. |
| 3 | 15A | Задний стеклоочиститель. Датчик дождя Катушка реле заднего омывателя. |
| 4 | — | Реле мотора вентилятора. |
| 5 | 20A | Точка питания 3 — задняя часть консоли. |
| 6 | — | Не используется. |
| 7 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 1. |
| 8 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 2. |
| 9 | — | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Power Point 5-основной бункер. |
| 11 | 15A | Модуль управления силовым агрегатом — мощность автомобиля 4. |
| 12 | 15A | Модуль управления силовым агрегатом — мощность автомобиля 3. |
| 13 | — | Не используется. |
| 14 | — | Не используется. |
| 15 | — | Реле запуска-пуска. |
| 16 | 20A | Power Point 2 — консольная корзина. |
| 17 | 20A | Точка питания 4 - багажное отделение. |
| 18 | 20A | Правая газоразрядная фара высокой интенсивности. |
| 19 | 10A | Рулевое управление с электронным усилителем и функцией Run-Start. |
| 20 | 10A | Запустить/запустить освещение. |
| 21 | 15A | Реле запуска-пуска. |
| 22 | 10A | Соленоид муфты кондиционера. |
| 23 | 15A | Фронтальная камера с разделенным обзором. Камера заднего вида. Модуль фронтальной камеры с разделенным обзором. Информационная система слепых зон. Адаптивный круиз-контроль. |
| 24 | 10A | Не использовался (запасной). |
| 25 | 10A | Антиблокировочная тормозная система Run-Start. |
| 26 | 10A | Модуль управления трансмиссией Run-Start. |
| 27 | 5A | Не использовался (запасной). |
| 28 | 10A | Насос заднего омывателя. |
| 29 | 5A | Не использовался (запасной). |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | — | Электронное реле вентилятора 1. |
| 33 | — | Реле муфты кондиционера. |
| 34 | 15A | Освобождение перчаточного ящика. |
| 35 | — | Не используется. |
| 36 | — | Не используется. |
| 37 | 10A | Вентилятор блока передачи мощности. Реле вентилятора охлаждения раздаточной коробки. |
| 38 | — | Электронное реле вентилятора 2. |
| 39 | — | Реле электровентилятора 3. |
| 40 | — | Реле звукового сигнала. |
| 41 | — | Левое реле дальнего света и стоп-сигналов. |
| 42 | — | Реле топливного насоса. |
| 43 | 15A | Удобное раскладывание сидений второго ряда. |
| 44 | 20A | Левая газоразрядная фара высокой интенсивности. |
| 45 | — | Не используется. |
| 46 | — | Не используется. |
| 47 | — | Не используется. |
| 48 | 15A | Левый дальний свет и стоп-сигнал. |
| 49 | — | Не используется. |
| 50 | 20A | Рог. |
| 51 | — | Не используется. |
| 52 | — | Не используется. |
| 53 | 10A | Массаж сидений. |
| 54 | 10A | Выключатель тормоза. |
| 55 | 10A | Генератор A-line. |
| 86 | — | Не используется. |

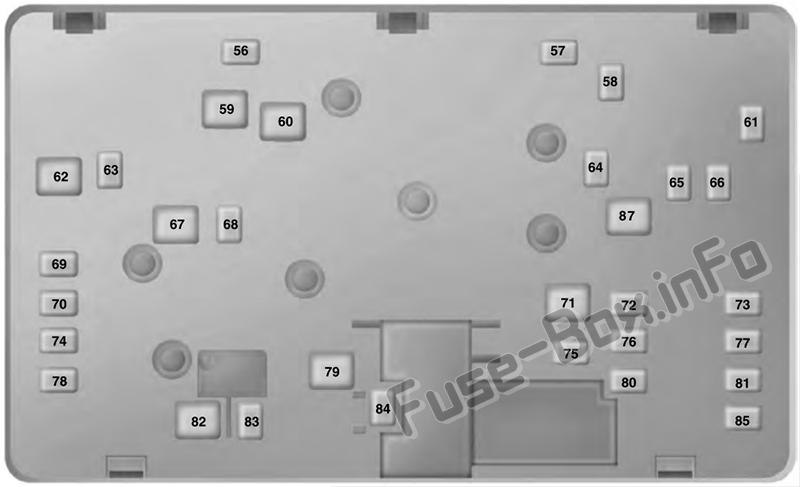

Моторный отсек (внизу)
| № | Ампер Рейтинг | Защищенные компоненты |
|---|---|---|
| 56 | — | Не используется. |
| 57 | 20A | Не использовался (запасной). |
| 58 | 30A | Питание топливного насоса. |
| 59 | 40A | Электронный вентилятор 3. |
| 60 | 40A | Электронный вентилятор 1. |
| 61 | — | Не используется. |
| 62 | 50A | Блок управления кузовом 1. |
| 63 | 25A | Электронный вентилятор 2. |
| 64 | 15A | Омыватель фар. |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | 15A | Парк дворников с подогревом. |
| 67 | 50A | Блок управления кузовом 2. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30A | Пассажирское место. |
| 71 | - | Не используется. |
| 72 | 20A | Трансмиссионный масляный насос. |
| 73 | 20A | Задние сиденья с подогревом. |
| 74 | 30A | Модуль сиденья водителя. |
| 75 | 25A | Мотор стеклоочистителя 1. |
| 76 | 30A | Модуль задней двери с электроприводом. |
| 77 | 30A | Модуль сиденья с климат-контролем. |
| 78 | 40A | Буксировка прицепа. |
| 79 | 40A | Двигатель вентилятора. |
| 80 | 25A | мотор стеклоочистителя 2. |
| 81 | 40A | Инвертор 110 вольт. |
| 82 | - | Не используется. |
| 83 | 20A | ТРСМ. |
| 84 | 30A | Соленоид стартера. |
| 85 | 30A | Не использовался (запасной). |
| 87 | 60A | Насос антиблокировочной тормозной системы. |
