Предохранители и реле Lincoln Navigator (1998-2002)
Схемы относятся к указанным годам и вариантам Lincoln Navigator (1998-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Расположение предохранителей Lincoln Navigator 1998-2002 гг.
Предохранители прикуривателя (розетка):
1998: № 10 (дополнительная розетка питания I/P), № 11 (дополнительная розетка питания консоли) в блоке предохранителей на приборной панели и предохранитель № 3 (прикуриватель) в блоке предохранителей в моторном отсеке.
1999-2002 гг. годы:предохранитель № 3 (прикуриватель) в блоке предохранителей панели приборов и предохранители № 1 (разъем питания), № 4 (консоль PowerPoint) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

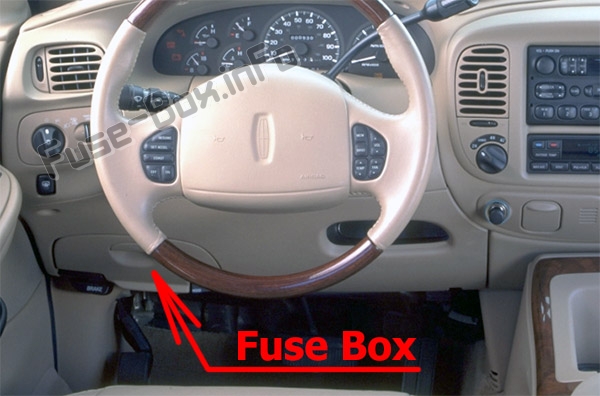

Панель предохранителей расположена ниже и левее рулевого колеса за крышкой.

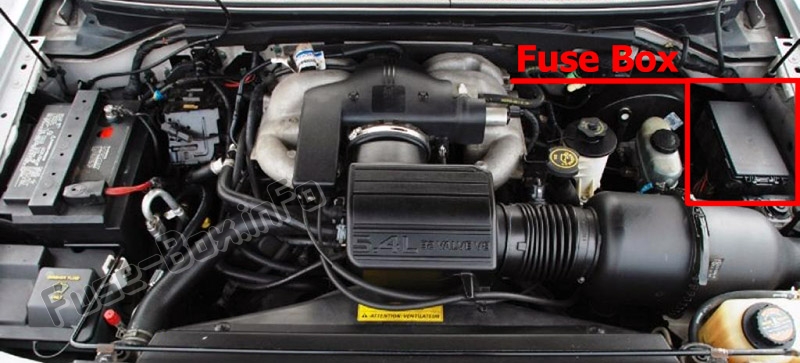

Моторного отсека

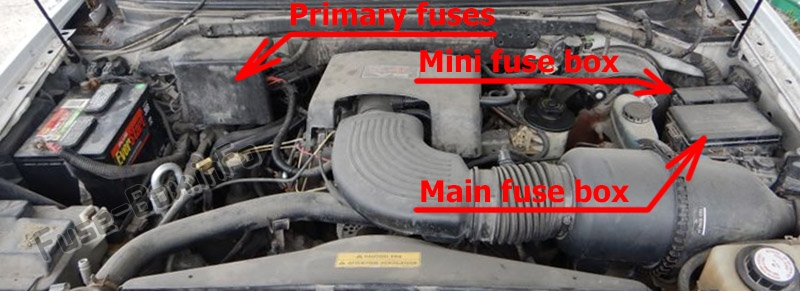

Распределительная коробка расположена в моторном отсеке (со стороны водителя).
1998
1999-2002 гг.
Схемы блока предохранителей
Схемы блока предохранителей
1998

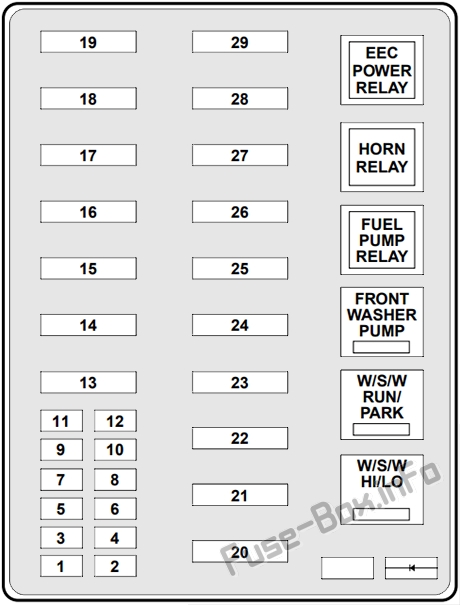

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | Реле ходовых огней прицепа, Реле фонарей заднего хода прицепа |
| 2 | 10A | Диагностический монитор подушки безопасности |
| 3 | 30A | Все реле разблокировки, все реле блокировки, реле разблокировки водителя |
| 4 | 15A | Переключатель отправителя пневматической подвески |
| 5 | 20A | Реле звукового сигнала |
| 6 | 30A | Радио, Усилитель звука премиум-класса, CD-чейнджер, Задняя интегрированная панель управления, Питание сабвуфера |
| 7 | 15A | Выключатель основного света, реле стояночного света |
| 8 | 30A | Выключатель основного света, реле фар, многофункциональный переключатель |
| 9 | 15A | Модуль дневных ходовых огней (DRL), реле противотуманных фар |
| 10 | 25A | Вспомогательная розетка I/P |
| 11 | 25A | Дополнительный разъем питания консоли |
| 12 | 10A | Реле электродвигателя заднего стеклоочистителя, реле электродвигателя опускания заднего стеклоочистителя |
| 13 | 30A | Вспомогательное реле кондиционера |
| 14 | 60A | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 15 | 50A | Твердотельное реле компрессора пневматической подвески |
| 16 | 40A | Реле зарядки аккумуляторной батареи прицепа, мини-блок предохранителей (предохранитель 2), реле правого поворота прицепа, реле левого поворота прицепа |
| 17 | 30A | Реле переключения раздаточной коробки, реле управления крутящим моментом |
| 18 | 30A | Модуль сиденья с памятью |
| 19 | 20A | Реле топливного насоса |
| 20 | 50A | Выключатель зажигания |
| 21 | 50A | Выключатель зажигания |
| 22 | 50A | Распределительная коробка Панель предохранителей/реле Питание от аккумуляторной батареи |
| 23 | 40A | Реле вентилятора I/P |
| 24 | 30A | Реле питания PCM, мини-блок предохранителей (предохранитель 1), модуль управления силовым агрегатом |
| 25 | 30А (СВ) | Распределительная коробка, панель предохранителей/реле, реле задержки ACC |
| 26 | 30A | Переключатель управления пассажирским сиденьем с электроприводом |
| 27 | 40A | Распределительная коробка, панель предохранителей/реле, реле обогреваемой сети |
| 28 | 30A | Электронное управление тормозом прицепа |
| 29 | 30A | Блок реле RPO, реле форточки/люка |

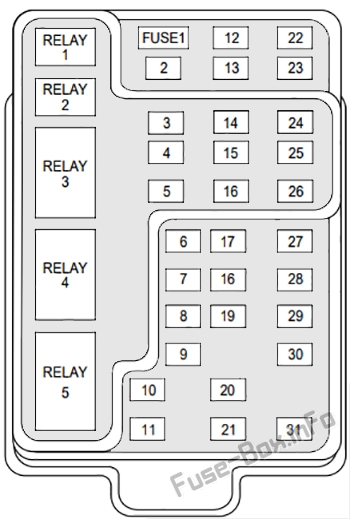

Главный блок предохранителей в моторном отсеке
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A | Мигающее реле |
| 2 | 5A | Комбинация приборов, модуль потолочного бортового компьютера (OTC), резервный модуль рулевого управления, модуль электронного автоматического контроля температуры (EATC), часы |
| 3 | 25A | Зажигалка |
| 4 | 5A | Реле стояночных фонарей, реле фар, модуль автолампы, дистанционный модуль противоугонной системы (RAP), переключатель зеркал с электроприводом, сиденье с памятью и модуль зеркал, переключатель управления сиденьем с электроприводом водителя, переключатель сиденья с памятью |
| 5 | 15A | Цифровой датчик дальности передачи (DTR), модуль дневных ходовых огней (DRL), узел сервопривода/усилителя управления скоростью, реле сцепления EATC |
| 6 | 5A | Привод блокировки переключения передач, универсальный электронный модуль (GEM), модуль четырехколесной пневматической подвески 4WAS, датчик компаса, датчик вращения рулевого колеса, реле обогреваемой решетки, модуль потолочного бортового компьютера (OTC) |
| 7 | 5A | Вспомогательное реле кондиционера, двигатель вентилятора консоли |
| 8 | 5A | Радио, выключатель основного освещения, удаленный персональный модуль защиты от кражи (RAP), универсальный электронный модуль (GEM), выключатель зажигания, часы |
| 9 | - | Не используется |
| 10 | - | Не используется |
| 11 | 30A | Реле насоса омывателя, реле работы/стоянки стеклоочистителей |
| 12 | 5A | Разъем канала передачи данных (DLC) |
| 13 | 15A | Переключатель включения/выключения тормоза (BOO), датчик тормозного давления |
| 14 | 15A | Реле энергосбережения, реле освещения салона |
| 15 | 5A | Универсальный электронный модуль (GEM), SecuriLock |
| 16 | 20A | Комбинация приборов (без ДХО), модуль дневных ходовых огней (ДХО), фары дальнего света (питание подается через многофункциональный переключатель) |
| 17 | 10A | Переключатель с подсветкой с подогревом, левое зеркало с электроприводом/обогревом, правое зеркало с электроприводом/обогревом |
| 18 | 5A | Выключатель основного освещения, универсальный электронный модуль (GEM), подсветка приборов (питание подается через выключатель основного освещения), реле стояночных фонарей, электронное управление тормозами прицепа, реле фар фар прицепа, левые габаритные огни, правые габаритные огни, левая передняя часть Фонарь парковки/поворота, правый передний фонарь парковки/поворота, левый стоп-сигнал/стояночный/поворотный фонарь, правый стоп-сигнал/стояночный/поворотный фонарь, левый номерной фонарь, правый номерной фонарь |
| 19 | 10A | Комбинация приборов, диагностический монитор подушек безопасности |
| 20 | 5A | 4-колесная пневматическая подвеска 4WAS Общий электронный модуль (GEM), сиденье с памятью и модуль зеркала |
| 21 | 15A | Цифровой датчик дальности передачи (DTR), панель предохранителей/реле распределительной коробки (предохранитель 20) |
| 22 | 10A | Диагностический монитор подушки безопасности, образец зажигания |
| 23 | 10A | Реле заряда аккумуляторной батареи прицепа, соленоид отключения центрального моста 4X4, соленоид отключения центрального моста 4X2, электронное зеркало «день/ночь», задняя интегрированная панель управления, активатор режима вспомогательного кондиционера, модуль управления вспомогательным кондиционером, мигалка исполнительного механизма вспомогательного кондиционера Реле |
| 24 | 10A | Модуль электронного автоматического контроля температуры (EATC), реле вентилятора консоли, вспомогательное реле кондиционера |
| 25 | 5A | Модуль антиблокировочной тормозной системы 4 колес (4WABS) Реле 4WABS |
| 26 | 10A | Модуль дневных ходовых огней (ДХО), правая фара (порошок поставляется через Multi-Function Swatch) |
| 27 | 5A | Образец основного света, реле противотуманных фар |
| 28 | 10A | Левая фара |
| 29 | 5A | Модуль автолампы, комбинация приборов, образец управления коробкой передач (TCS) |
| 30 | 30A | Радиошумовой конденсатор, силовой диод PCM, катушка на вилках, порошковое реле PCM, SecuriLock |
| 31 | - | Не используется |

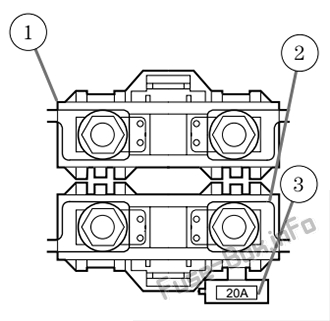

Предохранители первичной батареи
| № | Сила тока | Описание |
|---|---|---|
| 1 | 175 | Блок питания Power Network Megafuse |
| 2 | 175 | Генератор Мегапредохранитель |
| 3 | 20 | Полевой предохранитель генератора переменного тока |

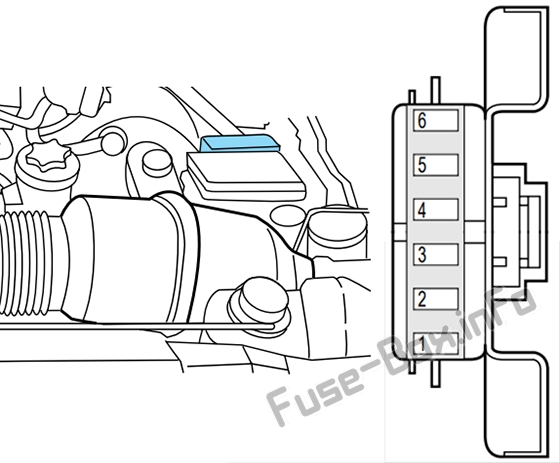

Мини-блок предохранителей двигателя
| № | Номинальная сила тока | Описание |
|---|---|---|
| 1 | 5A | Модуль управления силовым агрегатом (PCM) |
| 2 | 20A | Буксировочные фонари прицепа/поворотники |
| 3 | 10A | Задняя интегрированная панель управления аудиосистемой (RICP), чейнджер компакт-дисков, радио |
| 4 | 10A | Лампы подножки |
| 5 | 20A | Усилитель, Усилитель сабвуфера |
| 6 | — | Не используется |
1999

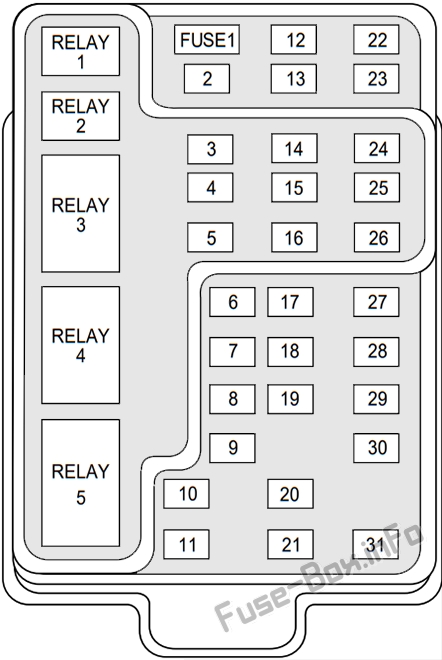

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 25A | Аудио |
| 2 | 5A | Часы, Бортовой компьютер, Электронный автоматический контроль температуры (EATC), Модуль управления трансмиссией (PCM), Комбинация приборов |
| 3 | 20A | Прикуриватель, разъем сканера OBD-II |
| 4 | 15A | Модуль автолампы, модуль дистанционного управления, зеркала, модуль памяти, регулируемые педали, переключатель пневматической подвески |
| 5 | 15A | Реле сцепления переменного тока, модуль управления скоростью, лампа заднего хода, модуль EVO, переключатель климатического режима, реле дневных ходовых огней |
| 6 | 5A | Комбинация приборов, потолочный бортовой компьютер, компас, датчик рулевого управления, соленоид блокировки переключения тормозов, модуль пневматической подвески, модуль GEM |
| 7 | 5A | Реле дополнительного вентилятора кондиционера, вентилятор консоли |
| 8 | 5A | Радио, модуль удаленного входа, сотовый телефон, часы, модуль GEM |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30A | Реле насоса переднего омывателя, реле работы/стоянки стеклоочистителя, реле высокого/низкого уровня стеклоочистителя, электродвигатель стеклоочистителя, реле насоса заднего омывателя |
| 12 | — | Не используется |
| 13 | 20A | Выключатель стоп-сигналов (лампы), указатель поворота/аварийной сигнализации, модуль управления скоростью |
| 14 | 15A | Задние стеклоочистители, лампы подножки, реле энергосбережения, реле освещения салона, реле задержки включения аксессуаров (стеклоподъемники, откидывающиеся окна, аудиосистема) |
| 15 | 5A | Выключатель стоп-сигнала (управление скоростью, блокировка переключения тормозов, ABS, входы модуля PCM), модуль GEM |
| 16 | 20A | Фары (дальний свет), комбинация приборов (индикатор дальнего света) |
| 17 | 10A | Индикатор обогрева зеркал/обогрева заднего стекла |
| 18 | 5A | Подсветка приборов (переключатель питания диммера), часы (диммер) |
| 19 | — | Не используется |
| 20 | 5A | Аудиосистема, модуль четырехколесной пневматической подвески (4WAS), модуль памяти, модуль GEM, цифровой переключатель диапазона трансмиссии |
| 21 | 15A | Реле стартера, предохранитель 20 |
| 22 | 10A | Модуль подушки безопасности |
| 23 | 10A | Электрохромное зеркало, дополнительный кондиционер, подогрев сидений, зарядка аккумулятора прицепа, мигалка поворота/аварийной сигнализации, привод вентилятора консоли |
| 24 | 10A | Переключатель климатического режима (реле вентилятора), EATC (через предохранитель 7), реле вентилятора EATC |
| 25 | 5A | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 26 | 10A | Правая фара ближнего света |
| 27 | 5A | Реле противотуманных фар и индикатор противотуманных фар |
| 28 | 10A | Левая фара ближнего света |
| 29 | 5A | Модуль автолампы, переключатель управления повышающей передачей трансмиссии |
| 30 | 30A | Пассивный противоугонный приемопередатчик, приборная панель, катушки зажигания, реле модуля управления силовым агрегатом |
| 31 | 10A | Задняя встроенная панель управления (аудио), CD-плеер, сотовый телефон |
| Реле 1 | — | Реле освещения салона |
| Реле 2 | — | Реле экономии заряда батареи |
| Реле 3 | — | Реле обогревателя заднего стекла |
| Реле 4 | — | Эстафета Wmdow в одно касание |
| Реле 5 | — | Реле задержки ACC |

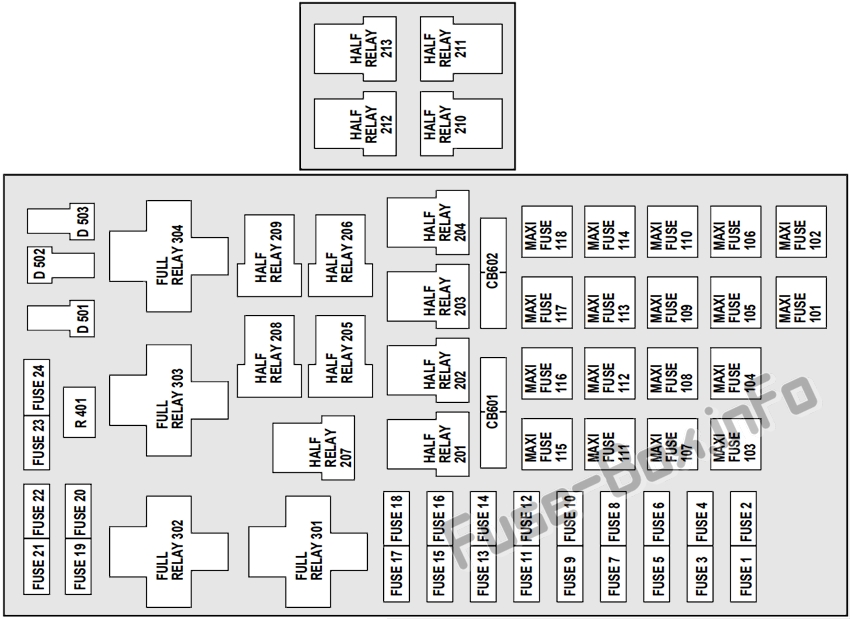

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 25A | Силовая установка |
| 2 | 30A | Модуль управления силовым агрегатом |
| 3 | 30A | Фары/Автолампы |
| 4 | 25A | Консоль PowerPoint |
| 5 | 20A | Резервные/стояночные огни для буксировки прицепа |
| 6 | 15A | Парковочные фонари/Автолампы |
| 7 | 20A | Horn |
| 8 | 30A | Замки с электроприводом |
| 9 | 15A | Дневные ходовые огни (ДХО), противотуманные фары |
| 10 | 20A | Топливный насос |
| 11 | 20A | Поле генератора |
| 12 | 10A | Задние дворники |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10A | Лампы подножки |
| 16 | — | Не используется |
| 17 | 10A | Аксессуар с задержкой (аудио, люк) |
| 18 | 15A | Блок управления силовым агрегатом, топливные форсунки, топливный насос, датчик массового расхода воздуха |
| 19 | 10A | Буксирная остановка прицепа и лампа правого поворота |
| 20 | 10A | Буксирная остановка прицепа и лампа левого поворота |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 15A | Модуль управления силовым агрегатом, датчики HEGO, вентиляция адсорбера |
| 24 | 15A | Модуль управления силовым агрегатом, трансмиссия, датчик CMS |
| 101 | 30A | Зарядка аккумуляторной батареи прицепа |
| 102 | 50A | Четырехколесный антиблокировочный тормозной модуль |
| 103 | 50A | Распределительная коробка Питание от батареи |
| 104 | 30A | Мотор переключения передач 4x4 и сцепление |
| 105 | 40A | Климат-контроль Передний вентилятор |
| 106 | — | Не используется |
| 107 | 30A | Пассажирское сиденье с электроприводом |
| 108 | 30A | Электрический тормоз буксировки прицепа |
| 109 | 50A | Компрессор пневматической подвески |
| 110 | 30A | Люк, откидные окна и подогрев сидений |
| 111 | 50A | Питание от батареи выключателя зажигания (цепи работы и запуска) |
| 112 | 30A | Память (сиденье водителя, регулируемые педали, зеркала) |
| 113 | 50A | Питание выключателя зажигания от аккумуляторной батареи (рабочая и вспомогательная цепи) |
| 114 | 30A | Вспомогательный вентилятор климат-контроля |
| 115 | — | Не используется |
| 116 | 40A | Обогрев заднего стекла, зеркала с подогревом |
| 117 | — | Не используется |
| 118 | — | Не используется |
| 201 | — | Реле парковочных фонарей прицепа |
| 202 | — | Реле работы/стоянки переднего стеклоочистителя |
| 203 | — | Реле резервного фонаря буксировки прицепа |
| 204 | — | Реле сцепления кондиционера |
| 205 | — | Реле звукового сигнала |
| 206 | — | Реле противотуманных фар |
| 207 | — | Реле насоса переднего омывателя |
| 208 | — | Реле насоса заднего омывателя |
| 209 | — | Реле высокого/низкого уровня переднего стеклоочистителя |
| 210 | — | Не используется |
| 211 | — | Не используется |
| 212 | — | Реле заднего стеклоочистителя |
| 213 | — | Реле заднего стеклоочистителя |
| 301 | — | Реле топливного насоса |
| 302 | — | Реле зарядки аккумуляторной батареи прицепа |
| 303 | — | Не используется |
| 304 | — | Реле модуля управления силовым агрегатом |
| 401 | — | Не используется |
| 501 | — | Диод модуля управления силовым агрегатом |
| 502 | — | Диод муфты кондиционера |
| 503 | — | Не используется |
| 601 | 30A | Аксессуар с задержкой (Power Windows, Flip Windows, Radio) |
| 602 | — | Не используется |

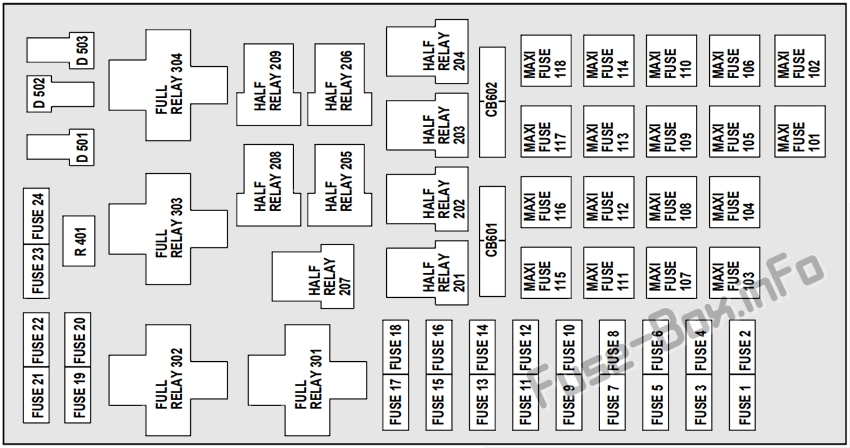

2000, 2001, 2002
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 25A | Аудио |
| 2 | 5A | Часы, потолочный бортовой компьютер, электронный автоматический контроль температуры (EATC), модуль управления трансмиссией (PCM), приборная панель, навигация |
| 3 | 20A | Прикуриватель, разъем сканера OBD-II |
| 4 | 7.5A | Модуль дистанционного управления, зеркала, модуль памяти, регулируемые педали, сиденье водителя, зеркала с электроприводом складывания |
| 5 | 15A | Модуль контроля скорости, фонарь заднего хода, реле дневных ходовых огней, система обнаружения заднего хода, автоматическая блокировка, электронное зеркало заднего вида, навигация |
| 6 | 5A | Приборная панель, потолочный бортовой компьютер, компас, датчик рулевого управления, соленоид блокировки переключения тормозов, модуль пневматической подвески, модуль GEM, зеркала с подогревом, обогреватель заднего стекла, система обнаружения заднего хода, автоматическое отключение стояночного тормоза |
| 7 | 5A | Реле дополнительного вентилятора кондиционера, вентилятор консоли |
| 8 | 5A | Модуль удаленного входа, сотовый телефон, часы, модуль GEM, навигация |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30A | Реле насоса переднего омывателя, реле работы/стоянки стеклоочистителя, реле ИЛИ/LO стеклоочистителя, электродвигатель стеклоочистителя, реле насоса заднего омывателя |
| 12 | 15A | Переключатель пневматической подвески |
| 13 | 20A | Выключатель стоп-сигналов (лампы), указатель поворота/аварийной сигнализации, модуль управления скоростью |
| 14 | 15A | Задние стеклоочистители, лампы подножки, реле энергосбережения, реле освещения салона, реле задержки включения аксессуаров (электростеклоподъемники, люк, откидные окна, аудиосистема), Homelink |
| 15 | 5A | Выключатель стоп-сигналов (управление скоростью, блокировка переключения тормозов, ABS, входы модуля PCM), модуль GEM, Autolock, модуль пневматической подвески |
| 16 | 20A | Фары (дальний свет), комбинация приборов (индикатор дальнего света) |
| 17 | 10A | Индикатор обогрева зеркал/обогрева заднего стекла |
| 18 | 5A | Подсветка приборов (питание диммера), часы (диммер), экран навигации |
| 19 | — | Не используется |
| 20 | 5A | Аудио, модуль пневматической подвески, модуль памяти, модуль GEM |
| 21 | 15A | Реле стартера, предохранитель 20, цифровой переключатель диапазона коробки передач |
| 22 | 10A | Модуль подушки безопасности, EATC, реле вентилятора EATC, предохранитель питания 7 |
| 23 | 10A | Электрохромное зеркало, дополнительный кондиционер, подогрев сидений, зарядка аккумулятора прицепа, аварийная сигнализация, привод вентилятора консоли, реле сцепления 4x4, модуль антиблокировочной тормозной системы 4 колес (4WABS) |
| 24 | 10A | 2000-2001: не используется 2002: Модуль EATC, реле вентилятора/сигнализатора EATC, селекторный переключатель климат-контроля, предохранитель питания 7 |
| 25 | — | Не используется |
| 26 | 10A | Правая фара ближнего света |
| 27 | 5A | Реле противотуманных фар и индикатор противотуманных фар |
| 28 | 10A | Левая фара ближнего света |
| 29 | 5A | Модуль автолампы, переключатель управления повышающей передачей трансмиссии |
| 30 | 30A | Пассивный противоугонный приемопередатчик, приборная панель, катушки зажигания, реле модуля управления силовым агрегатом |
| 31 | 10A | Задняя встроенная панель управления (аудио), CD-плеер, сотовый телефон |
| Реле 1 | — | Реле освещения салона |
| Реле 2 | — | Реле экономии заряда батареи |
| Реле 3 | — | Реле обогревателя заднего стекла |
| Реле 4 | — | Реле опускания окна одним касанием |
| Реле 5 | — | Реле задержки ACC |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | Силовая установка |
| 2 | 30A | Модуль управления силовым агрегатом |
| 3 | 30A | Фары/Автолампы |
| 4 | 20A | Консоль Powerpoint |
| 5 | 20A | Резервные/стояночные огни для буксировки прицепа |
| 6 | 15A | Стояночные фонари/автолампы, предохранитель в салоне 18 |
| 7 | 20A | Horn |
| 8 | 30A | Замки с электроприводом |
| 9 | 15A | Дневные ходовые огни (ДХО), противотуманные фары |
| 10 | 20A | Топливный насос |
| 11 | 20 A | Поле генератора |
| 12 | 10A | Задние дворники |
| 13 | 15A | Муфта кондиционера |
| 14 | — | Не используется |
| 15 | 10A | Лампы подножки |
| 16 | — | Не используется |
| 17 | 10A | Аксессуар с задержкой (аудио, флип-окна) |
| 18 | 15A | Блок управления силовым агрегатом, топливные форсунки, топливный насос, датчик массового расхода воздуха |
| 19 | 10A | Буксирная остановка прицепа и лампа правого поворота |
| 20 | 10A | Буксирная остановка прицепа и лампа левого поворота |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 15A | Датчики HEGO, вентиляция канистры, трансмиссия, датчик CMS |
| 24 | — | Не используется |
| 101 | 30A | Зарядка аккумуляторной батареи прицепа |
| 102 | 50A | Четырехколесный антиблокировочный тормозной модуль |
| 103 | 50A | Распределительная коробка Питание от батареи |
| 104 | 30A | Мотор переключения передач 4x4 и сцепление |
| 105 | 40A | Климат-контроль Передний вентилятор |
| 106 | — | Не используется |
| 107 | 30A | Пассажирское сиденье с электроприводом, поясничная опора пассажирского сиденья |
| 108 | 30A | Электрический тормоз буксировки прицепа |
| 109 | 50A | Компрессор пневматической подвески |
| 110 | 30A | Подогрев сидений/CCS |
| 111 | 40A | Питание от батареи выключателя зажигания (цепи работы и запуска) |
| 112 | 30A | Память (водительское сиденье, регулируемые педали, зеркала), поясничная опора водительского сиденья |
| 113 | 40A | Питание от батареи выключателя зажигания (рабочая и вспомогательная цепи) |
| 114 | 30A | Вспомогательный вентилятор климат-контроля |
| 115 | — | Не используется |
| 116 | 40A | Обогрев заднего стекла, зеркала с подогревом |
| 117 | — | Не используется |
| 118 | — | Не используется |
| 201 | — | Реле парковочных фонарей прицепа |
| 202 | — | Реле работы/стоянки переднего стеклоочистителя |
| 203 | — | Реле резервного фонаря буксировки прицепа |
| 204 | — | Реле сцепления кондиционера |
| 205 | — | Задний дворник вниз |
| 206 | — | Реле противотуманных фар |
| 207 | — | Реле насоса переднего омывателя |
| 208 | — | Реле насоса заднего омывателя |
| 209 | — | Реле заднего стеклоочистителя |
| 301 | — | Реле топливного насоса |
| 302 | — | Реле зарядки аккумуляторной батареи прицепа |
| 303 | — | Реле высокого/низкого уровня переднего стеклоочистителя |
| 304 | — | Реле модуля управления силовым агрегатом |
| 401 | — | Не используется |
| 501 | — | Диод модуля управления силовым агрегатом |
| 502 | — | Диод муфты кондиционера |
| 503 | — | Диод автоматического отключения стояночного тормоза |
| 601 | 30A | Аксессуар с задержкой (электростеклоподъемники, откидные окна, радио, люк) |
| 602 | — | Не используется |
