Предохранители и реле Lincoln Navigator (2003-2006)
Схемы относятся к указанным годам и вариантам Lincoln Navigator (2003-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Расположение предохранителей Lincoln Navigator 2003-2006 гг.
Предохранители прикуривателя (розетка): № 37 (розетка питания в багажном отделении), № 39 (разъем питания консоли) и № 41 (прикуриватель) в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

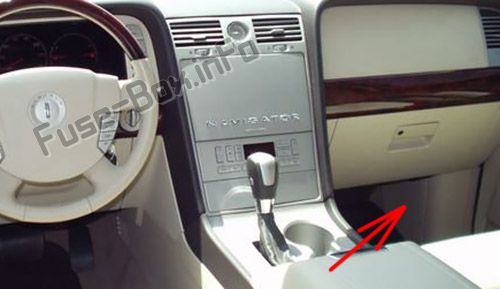

Распределительная коробка находится под правой стороной приборной панели.

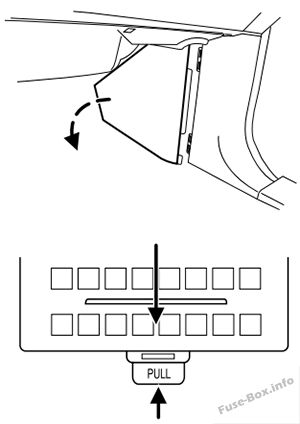

Чтобы снять панель отделки для доступа к блоку предохранителей, потяните панель на себя, поверните ее в сторону и снимите. Чтобы переустановить его, совместите выступы с пазами на панели, а затем закройте его.
Чтобы снять крышку блока предохранителей, поместите палец за выступ PULL и большой палец над выступом PULL, как показано на рисунке, затем снимите крышку. Чтобы установить крышку на место, поместите верхнюю часть крышки на панель предохранителей, затем нажмите на нижнюю часть крышки, пока не услышите щелчок. Аккуратно потяните за крышку, чтобы убедиться, что она установлена правильно.
Схемы блока предохранителей
Схемы блока предохранителей
2003
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10 А* | Электродвигатель переднего стеклоочистителя, Комбинация приборов, Электродвигатель заднего стеклоочистителя, TPMS |
| 2 | 20A* | Мигание указателей поворота, выключатель стоп-сигналов, аварийная сигнализация, реле стоп-сигналов IVD |
| 3 | 7,5 А* | Зеркала с электроприводом, переключатель сиденья с памятью, модуль сиденья с памятью |
| 4 | 10 А* | DVD-плеер, управление аудиосистемой на заднем сиденье, CDDJ |
| 5 | 7,5 А* | Модуль управления трансмиссией (PCM) (питание KA), переключатель деактивации SC, ручной переключатель режима климат-контроля, переключатель стоп-сигнала, соленоид блокировки переключения передач (BSI), блок управления EATC, модуль BSM, сервопривод управления скоростью, реле сиденья 3-го ряда, питание модуль задней двери, часы |
| 6 | 15 А* | Переключатель фар, стояночные фонари, лампы номерного знака, контроллер электрического тормоза прицепа, реле стояночных огней BSM, габаритные огни, дублирующие стояночные фонари |
| 7 | 7,5 А* | Радио, Зеркала с электроприводом складывания |
| 8 | 10 А* | Выключатель обогревателя заднего стекла, Обогрев зеркал |
| 9 | 10 А* | Генератор |
| 10 | 20A* | Фонари заднего хода, Реле фонарей заднего хода, Реле стояночных фонарей прицепа |
| 11 | 10 А* | Реле муфты кондиционера, соленоид 4x4 IWE |
| 12 | 10 А* | Сервопривод контроля скорости, контроль скорости |
| 13 | 10 А* | Блок управления EATC, блок управления климат-контролем с ручным управлением |
| 14 | 10 А* | Привод двери смесителя климат-контроля, реле ДХО, лампа заднего хода DTRS |
| 15 | 5A* | Переключатель AdvanceTrac®, комбинация приборов |
| 16 | 10 А* | Модуль АБС |
| 17 | 15 А* | Противотуманные фары |
| 18 | 10 А* | Электрохромное зеркало, Дополнительный кондиционер, Модуль климат-контроля сидений, Соленоид температуры, Мигание указателя поворота, Датчик солнечной нагрузки, Катушка реле электронного стояночного тормоза |
| 19 | 10 А* | Модуль управления удерживающими устройствами (RCM) |
| 20 | 30A* | Модуль пневматической подвески (соленоиды пневматических рессор и датчики высоты), модуль 4x4 |
| 21 | 15 А* | Комбинация приборов (внутреннее освещение), внутреннее освещение, электронное реле стояночного тормоза, дверные плафоны, система контроля давления в шинах (TPMS) |
| 22 | 10 А* | Радио (отложенный вспомогательный сигнал), Реле откидного стеклоподъемника, Питание антенны навигационного радио, Электродвигатель левого переднего стеклоподъемника |
| 23 | 10 А* | Правый ближний свет |
| 24 | 15 А* | Реле энергосбережения, передний габаритный/плафон, плафон 2-го ряда/плафон, плафон освещения бардачка, фонарь багажника, фары на рельсах, плафоны освещения косметического зеркала |
| 25 | 10 А* | Левый ближний свет |
| 26 | 20A* | Реле звукового сигнала, звуковые сигналы |
| 27 | 5A* | Компас, модуль помощи при парковке задним ходом, соленоид блокировки переключения тормозов (BSI), переключатель отмены повышающей передачи, модуль пневматической подвески (чувство R/S) |
| 28 | 5A* | Приемопередатчик SecuriLock |
| 29 | 30A* | Контроллер электрического тормоза прицепа |
| 30 | 30A* | BSM (дверные замки), реле разблокировки стекла задней поднимающейся двери, мотор разблокировки стекла задней двери, замки дверей/задней двери, реле стояночных фонарей (BSM), реле фар (BSM), реле блокировки/разблокировки двери (BSM), левый передний интеллектуальный электродвигатель стеклоподъемника |
| 31 | 25A* | Радио |
| 32 | 15 А* | CMS, соленоиды коробки передач |
| 33 | 20A* | Соленоид вентиляции адсорбера, EVR CC, HEGO, соленоид VMV, соленоид IMTV, катушка реле муфты кондиционера |
| 34 | 20A* | PCM, топливные форсунки, соленоид управления холостым ходом (IAC), датчик массового расхода воздуха |
| 35 | 20A* | Индикатор дальнего света комбинации приборов, фары дальнего света |
| 36 | 10 А* | Лампа правого поворота прицепа |
| 37 | 20A* | Розетка в грузовом отсеке |
| 38 | 25A* | Мотор заднего стеклоочистителя, насос омывателя (омыватель заднего стекла) |
| 39 | 20A* | Розетка на приборной панели или на напольной консоли, розетка на задней консоли |
| 40 | 20A* | Переключатель фар, катушка реле дальнего света, левый предохранитель ближнего света № 25, левый предохранитель ближнего света № 23, BSM (реле автофар), DRL, реле фар DRL (автомобили с HID), противотуманные фары (автомобили с HID) |
| 41 | 20A* | Прикуриватель, разъем OBD II |
| 42 | 10 А* | Лампа левого поворота прицепа |
| 101 | 30А** | Реле стартера, соленоид стартера |
| 102 | 30А** | Замок зажигания, соленоид стартера |
| 103 | 30А** | Модуль ABS (двигатель насоса) |
| 104 | 30А** | Левое сиденье 3-го ряда с электроприводом |
| 105 | 30А** | Модуль электропривода задней двери, электродвигатели задней двери |
| 106 | 30А** | Реле заряда аккумуляторной батареи прицепа |
| 107 | 30А** | Реле вспомогательного вентилятора, Электродвигатель вспомогательного вентилятора |
| 108 | 30А** | Переключатель сиденья пассажира с электроприводом, переключатель поясничной опоры пассажира |
| 109 | 30А** | Переключатель двигателя сиденья водителя, переключатель поясничной опоры водителя, регулируемый педальный переключатель, модуль памяти |
| 110 | 30А** | Раздвижные подножки |
| 111 | 50А** | Твердотельное реле пневматической подвески, компрессор пневматической подвески |
| 112 | 30А** | Модуль АБС (клапаны) |
| 113 | 30А** | Электродвигатель переднего стеклоочистителя, насос переднего омывателя |
| 114 | 40А** | Реле обогрева заднего стекла, Обогрев зеркал (предохранитель №8) |
| 115 | 30А** | Модуль 4x4, мотор переключения раздаточной коробки |
| 116 | 40А** | Реле переднего вентилятора, электродвигатель переднего вентилятора |
| 117 | 30А** | Правое сиденье 3-го ряда с электроприводом |
| 118 | 30А** | Модуль сиденья водителя и пассажира с климат-контролем |
| 401 | 30А** | Автоматический выключатель электрического стеклоподъемника, переключатель переднего окна, модуль люка |
| R01 | Реле стартера | Электромагнит стартера |
| R02 | Дополнительное реле с задержкой | Предохранитель № 22, CB № 401, Электростеклоподъемники, Переключатель подсветки, Радио, Люк, Откидные окна |
| R03 | Реле дальнего света | Предохранитель №35, Фары дальнего света, Индикатор дальнего света, Реле ДХО |
| R04 | Реле обогревателя заднего стекла | Предохранитель №8 (обогрев зеркал), Обогрев заднего стекла |
| R05 | Реле заряда аккумулятора Т/Т | 7-проводной разъем ТТ, зарядка аккумулятора |
| R06 | Реле переднего вентилятора | Двигатель вентилятора, Регулятор скорости двигателя вентилятора (EATC/DATC) |
| R201 | Реле габаритных огней Т/Т | Питание парковочных фонарей прицепа |
| R202 | Реле противотуманных фар | Передние противотуманные фары |
| R203 | Реле ПКМ | Предохранитель № 32, Предохранитель № 33, Предохранитель № 34, Реле топливного насоса, соленоиды и датчики PCM |
| R301 | Реле лампы заднего хода Т/Т | Фонари заднего хода, разъем ТТ (фонари заднего хода), Электрохромное зеркало |
| R302 | Реле контроля скорости | Электрическая муфта вентилятора охлаждения (газовые двигатели), сервопривод управления скоростью |
| R303 | Реле топливного насоса | Выключатель топливного насоса, монитор топливного насоса PCM, топливный насос |
| R304 | Реле экономии заряда батареи | Рельсовые лампы, Лампы косметического зеркала, Потолочная лампа, Лампа перчаточного ящика, Комбинация приборов |
| R305 | Реле звукового сигнала | Двойной рожок |
| * Мини-предохранители ** Максимальные предохранители |
2004
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10 А* | Run/Accessory — Комбинация приборов, электродвигатель переднего стеклоочистителя, электродвигатель заднего стеклоочистителя, модуль системы контроля давления в шинах (TPMS) |
| 2 | 20 А* | Переключатель включения/выключения тормоза (стоп-сигнал), указатели поворота/аварийная сигнализация, реле стоп-сигналов AdvanceTrac®, стоп-сигналы, центральный высокорасположенный стоп-сигнал (CHMSL), указатели поворота |
| 3 | 7,5 А* | Переключатель зеркал с электроприводом, модуль памяти (логическое питание), переключатель сиденья водителя (память) |
| 4 | 15 А* | Управление аудиосистемой на заднем сиденье, навигационный модуль, проигрыватель DVT) |
| 5 | 7,5 А* | Переключатель включения/выключения тормоза (стоп-сигнал), модуль управления трансмиссией (PCM) (поддерживающая мощность), головка управления EATC, модуль безопасности кузова (BSM) (поддерживающая мощность), переключатель деактивации контроля скорости, сервопривод контроля скорости, светодиод SecuriLock, 3-й катушки реле рядных сидений, модуль задней двери с электроприводом, часы, соленоид блокировки переключения тормозов (BSI) |
| 6 | 15 А* | Переключатель фар (питание габаритных огней и выключателя подсветки), габаритные огни, номерные огни, катушка реле противотуманных фар, контроллер электрического тормоза прицепа (освещение), BSM (автолампы габаритных огней), подсветка селектора передач на напольной консоли, модуль подсветки переключателя, индикатор противотуманных фар |
| 7 | 7,5 А* | Радио (стартовый сигнал) |
| 8 | 10 А* | Выключатель обогревателя заднего стекла, Обогрев наружных зеркал заднего вида, Индикатор обогревателя заднего стекла (головка климат-контроля) |
| 9 | — | Не используется |
| 10 | 20 А* | Реле фонарей заднего хода прицепа, 7-проводной разъем прицепа (фонари заднего хода), Реле стояночных фонарей прицепа, 7- и 4-проводные разъемы фонарей прицепа (паркоманы) |
| 11 | 10 А* | Реле муфты компрессора кондиционера, соленоид муфты компрессора кондиционера, реле компрессора пневматической подвески, соленоид 4x4 Integrated Wheel Ends (IWE) |
| 12 | 10 А* | Реле контроля скорости, сервопривод контроля скорости |
| 13 | 10 А* | Катушка реле обогревателя заднего стекла, выключатель хладагента кондиционера, термистор компрессора кондиционера, панель управления DEATC, соленоиды DEATC, контроллер вентилятора DEATC, катушка реле заряда аккумуляторной батареи прицепа |
| 14 | 10 А* | Катушка реле зажигания дневных ходовых огней (DRL), цифровой датчик дальности передачи (фонари заднего хода DTRS), катушка реле фонарей заднего хода прицепа, электрохроматическое зеркало |
| 15 | 5A* | Переключатель AdvanceTrac®, комбинация приборов (подача «Работа/Пуск») |
| 16 | 10 А* | Модуль ABS/AdvanceTrac® (подача «Работа/Пуск») |
| 17 | 15 А* | Противотуманные фары |
| 18 | 10 А* | Привод двери смешанного температурного режима дополнительного кондиционера/кондиционера, Передний дополнительный блок управления дополнительным кондиционером/кондиционером, Катушки реле отпускания стояночного тормоза, Мигание указателя поворота, Электрохроматическое зеркало, Электродвигатель вспомогательного режима, Модули сидений с климат-контролем |
| 19 | 10 А* | Модуль управления удерживающими устройствами (RCM) |
| 20 | 30A* | Модуль 4x4, модуль пневматической подвески (соленоиды пневматической рессоры и датчики высоты) |
| 21 | 15 А* | Комбинация приборов (B+), плафоны освещения салона, модуль TPMS, реле растормаживания стояночного тормоза, электродвигатель растормаживания стояночного тормоза, лампы луж (наружные зеркала) |
| 22 | 10 А* | Переключатель подсветки люка, переключатель откидного окна, реле откидного окна, электродвигатели откидного окна, усилитель антенны электронного модуля скрытой антенны (EHAM) (навигационное радио), радио (задержка подачи питания от аксессуаров), электродвигатель левого переднего окна, усилитель навигационного радио |
| 23 | 10 А* | Правый ближний свет |
| 24 | 15 А* | Лампы внутреннего освещения (передние карты/потолочные лампы, лампа перчаточного ящика, лампа багажного отделения, лампы на рейлингах крыши, лампы косметического зеркала), катушка реле энергосбережения, питание реле энергосбережения |
| 25 | 10 А* | Левый ближний свет |
| 26 | 20 А* | Реле звукового сигнала, звуковые сигналы |
| 27 | 5A* | Соленоид BSI, переключатель отмены ускоренной передачи, модуль системы помощи при парковке задним ходом, модуль пневматической подвески (работа/запуск), модуль компаса |
| 28 | 5A* | Катушка реле PCM, катушка реле контроля скорости, трансивер SecuriLock |
| 29 | 30A* | Контроллер электрического тормоза буксировки прицепа, 7-проводной разъем буксировки прицепа (электрический тормоз) |
| 30 | 30A* | BSM (дверные замки, реле открывания стекла задней двери), электродвигатель открывания стекла задней подъемной двери, электродвигатель левого переднего стеклоподъемника, электродвигатели блокировки двери/задней подъемной двери |
| 31 | 20 А* | Радио (B+), Сабвуфер, Аудиоусилитель навигационного радио |
| 32 | 15 А* | Датчики Catalyst Monitor (CMS), соленоиды коробки передач |
| 33 | 20 А* | Датчики HEGO, соленоид вакуумного регулятора EGR (EVR), соленоид клапана настройки впускного коллектора (IMTV), соленоид вентиляции адсорбера, соленоид клапана управления парами (VMV), катушка реле муфты компрессора кондиционера |
| 34 | 20 А* | PCM, соленоид Idle Air Control (IAC), датчик массового расхода воздуха (MAF), топливные форсунки, реле топливного насоса, выключатель топливного насоса, двигатель топливного насоса |
| 35 | 20 А* | Фары дальнего света, индикатор дальнего света на комбинации приборов |
| 36 | 10 А* | Правый поворот/стоп-сигналы буксировки прицепа |
| 37 | 20 А* | Розетка в грузовом отсеке |
| 38 | 25A* | Мотор заднего стеклоочистителя, насос омывателя (омыватель заднего стекла) |
| 39 | 20 А* | Консольные точки питания |
| 40 | 20 А* | Реле ДХО, Противотуманные фары ДХО, Катушка реле фар ДХО, Переключатель фар (фары), Многофункциональный переключатель (мигание на ближний свет), BSM (реле автофар фар), Катушка реле дальнего света, Предохранитель 25 (левый ближний свет), Предохранитель 23 ( Правый ближний свет) |
| 41 | 20 А* | Прикуриватель, диагностический разъем OBD II |
| 42 | 10 А* | Левый поворот/стоп-сигналы буксировки прицепа |
| 101 | 30А** | Реле стартера, соленоид стартера |
| 102 | 30А** | Мощность замка зажигания |
| 103 | 30А** | Модуль ABS/AdvanceTrac® (двигатель насоса) |
| 104 | 30А** | Реле левого сиденья 3-го ряда, переключатель левого сиденья 3-го ряда, двигатель левого сиденья 3-го ряда |
| 105 | 30А** | Модуль задней двери с электроприводом, электродвигатели задней двери, управление подножками с электроприводом |
| 106 | 30А** | Реле заряда аккумулятора буксировки прицепа, 7-проводной разъем буксировки прицепа (зарядка аккумулятора) |
| 107 | 30А** | Реле вспомогательного вентилятора кондиционера, двигатель вспомогательного вентилятора кондиционера |
| 108 | 30А** | Переключатель двигателя пассажирского сиденья, переключатель поясничного отдела сиденья пассажира и двигатель |
| 109 | 30А** | Поясничный переключатель сиденья водителя и двигатель, модуль памяти, зеркала с электроприводом памяти, регулируемые педали, переключатель и двигатель |
| 110 | 30А** | Подножки с электроприводом |
| 111 | 50А** | Реле компрессора пневмоподвески, Компрессор пневмоподвески |
| 112 | 30А** | Модуль ABS/AdvanceTrac® (клапаны) |
| 113 | 30А** | Электродвигатель переднего стеклоочистителя, насос омывателя (омыватель ветрового стекла) |
| 114 | 40А** | Реле обогревателя заднего стекла, Решетка обогревателя заднего стекла, Обогрев зеркал (предохранитель 8) |
| 115 | 30А** | Модуль 4x4, мотор переключения раздаточной коробки |
| 116 | 40А** | Реле электродвигателя переднего вентилятора, Электродвигатель переднего вентилятора |
| 117 | 30А** | Реле правого сиденья 3-го ряда, переключатель правого сиденья 3-го ряда, электродвигатель правого сиденья 3-го ряда |
| 118 | 30А** | Модуль сиденья водителя и пассажира с климат-контролем |
| 401 | 30А** | Электрические стеклоподъемники (автоматический выключатель), Выключатель главного стеклоподъемника, Электродвигатели стеклоподъемников, Выключатели стеклоподъемников, Модуль люка |
| R01 | Реле стартера | Электромагнит стартера |
| R02 | Дополнительное реле с задержкой | Предохранитель 22, CB 401, Электрические стеклоподъемники, Люк, Откидные окна, Радио, DVD, Усилитель навигационного радио, Усилитель навигационной антенны |
| R03 | Реле дальнего света | Предохранитель 35, фары дальнего света, индикатор дальнего света |
| R04 | Реле обогрева заднего стекла | Предохранитель 8 (обогрев зеркал), Обогрев заднего стекла, Обогрев наружных зеркал, Индикатор обогревателя заднего стекла (головка климат-контроля) |
| R05 | Реле заряда аккумуляторной батареи прицепа | 7-проводной разъем для буксировки прицепа (зарядка аккумулятора) |
| R06 | Реле переднего вентилятора | Двигатель переднего вентилятора |
| R201 | Реле габаритных огней прицепа | Буксировка прицепа 7- и 4-проводные разъемы (стояночные огни) |
| R202 | Реле противотуманных фар | Передние противотуманные фары |
| R203 | Реле ПКМ | Предохранитель 32, предохранитель 33, предохранитель 34, реле топливного насоса, топливный насос, соленоиды и датчики PCM |
| R301 | Реле фонаря заднего хода прицепа | 7-проводной разъем для буксировки прицепа (фонари заднего хода) |
| R302 | Реле контроля скорости | Сервопривод управления скоростью |
| R303 | Реле топливного насоса | Выключатель топливного насоса, PCM (монитор топливного насоса), топливный насос |
| R304 | Реле экономии заряда батареи | Лампы на рейлингах крыши, Лампы в косметических зеркалах, Лампа карты/плафона, Лампа в перчаточном ящике, Лампа в багажном отделении, Лампы в зеркалах заднего вида, Комбинация приборов (внутренние лампы) |
| R305 | Реле звукового сигнала | Двойной рожок |
| * Мини-предохранители ** Максимальные предохранители | ||
| ПРИМЕЧАНИЕ. Реле R301–R305 не подлежат обслуживанию; обратитесь за помощью к своему дилеру или квалифицированному специалисту. |

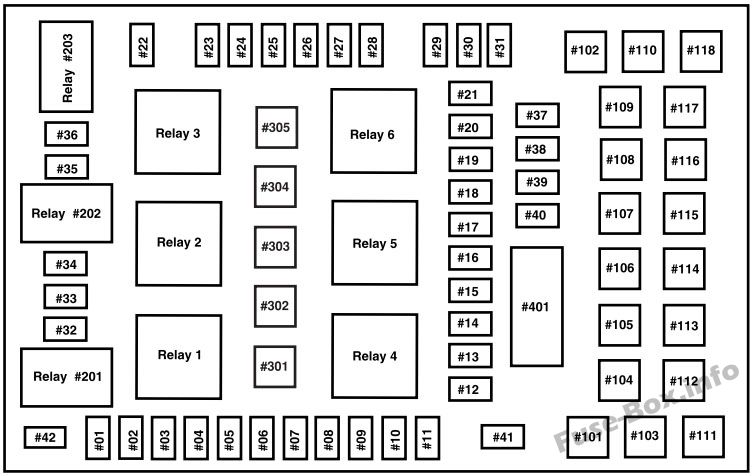

2005, 2006
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 7,5 А* | Run/Accessories — Комбинация приборов, Электродвигатель переднего стеклоочистителя, Электродвигатель заднего стеклоочистителя |
| 2 | 20 А* | Переключатель включения / выключения тормоза (стоп-сигнал), указатели поворота / аварийная сигнализация, стоп-сигналы, центральный верхний стоп-сигнал (CHMSL), указатели поворота |
| 3 | 7,5 А* | Переключатель зеркал с электроприводом, модуль памяти (логическое питание), переключатель сиденья водителя (память) |
| 4 | 15 А* | Управление аудиосистемой на заднем сиденье, навигационный модуль, DVD-плеер |
| 5 | 7,5 А* | Переключатель включения/выключения тормоза (стоп-сигнал), модуль управления силовым агрегатом (PCM) (поддерживающая мощность), блок управления EATC, модуль безопасности кузова (BSM) (поддерживающая мощность), переключатель деактивации контроля скорости, светодиод SecuriLock, катушки реле сиденья 3-го ряда , Модуль задней двери с электроприводом, Часы, Соленоид блокировки переключения тормозов (BSI) |
| 6 | 15 А* | Выключатель фар (питание габаритных огней и выключателя подсветки), габаритные огни, номерные огни, катушка реле противотуманных фар, контроллер электрического тормоза прицепа (освещение), BSM (автолампы габаритных огней), подсветка селектора передач на напольной консоли, индикатор противотуманных фар |
| 7 | 5A* | Радио (стартовый сигнал) |
| 8 | 10 А* | Выключатель обогревателя заднего стекла, Обогрев наружных зеркал заднего вида, Индикатор обогревателя заднего стекла (головка климат-контроля) |
| 9 | 15 А* | Модуль управления коробкой передач |
| 10 | 20 А* | Реле фонарей заднего хода прицепа, 7-проводной разъем прицепа (фонари заднего хода), Реле габаритных фонарей прицепа, 7- и 4-проводные разъемы прицепа (парковки) |
| 11 | 10 А* | Реле муфты компрессора кондиционера, соленоид муфты компрессора кондиционера, соленоид 4x4 Integrated Wheel Ends (IWE) |
| 12 | 15 А* | Реле топливного насоса, Выключатель топливного насоса, Модуль привода топливного насоса, Электродвигатель топливного насоса |
| 13 | 10 А* | Катушка реле обогревателя заднего стекла, выключатель хладагента кондиционера, выключатель защиты от обледенения кондиционера, реле низкого давления кондиционера, панель управления DEATC, соленоиды DEATC, контроллер вентилятора DEATC, катушка реле заряда аккумуляторной батареи прицепа |
| 14 | 10 А* | Катушка реле зажигания дневных ходовых огней (DRL), Катушка реле фонарей заднего хода прицепа, Электрохроматическое зеркало, Реле фонарей заднего хода, Фонари заднего хода |
| 15 | 5A* | AdvanceTrac® с переключателем RSC, комбинация приборов (подача Run/Start) |
| 16 | 10 А* | ABS/AdvanceTrac® с модулем RSC (подача Run/Start) |
| 17 | 15 А* | Противотуманные фары |
| 18 | 10 А* | Привод двери дополнительного кондиционера со смешанной температурой, дополнительный передний дополнительный блок управления кондиционером, катушки реле отпускания стояночного тормоза, мигалка указателя поворота, электрохроматическое зеркало, двигатель вспомогательного режима |
| 19 | 10 А* | Модуль управления удерживающими устройствами (RCM) |
| 20 | 30A* | BSM (дверные замки, реле открывания стекла задней двери), электродвигатель открывания стекла задней подъемной двери, электродвигатель левого переднего стеклоподъемника, электродвигатели блокировки двери/задней подъемной двери |
| 21 | 15 А* | Комбинация приборов (B+), плафоны освещения салона, реле включения стояночного тормоза, электродвигатель отключения стояночного тормоза, лампы ближнего света (наружные зеркала) |
| 22 | 10 А* | Переключатель подсветки люка, Переключатель откидного окна, Реле откидного окна, Электродвигатели откидного окна, Электронный усилитель скрытой антенны (навигационное радио), Радио (отложенное питание аксессуаров), Электродвигатель левого переднего окна, Навигационный модуль |
| 23 | 10 А* | Правый ближний свет |
| 24 | 15 А* | Лампы освещения салона (передние карты/потолочные лампы, лампа перчаточного ящика, лампа багажного отделения, лампы на рейлингах крыши, лампы косметического зеркала), катушка реле экономии заряда батареи, питание реле экономии заряда батареи, клапан принудительной вентиляции картера с подогревом (PCV), реле клапана вентиляции картера с подогревом |
| 25 | 10 А* | Левый ближний свет |
| 26 | 20 А* | Реле звукового сигнала, звуковые сигналы |
| 27 | 5A* | Соленоид блокировки переключения тормозов, модуль системы помощи при парковке задним ходом, модуль пневматической подвески (работа/запуск), модуль компаса |
| 28 | 5A* | Катушка реле PCM, приемопередатчик SecuriLock, катушка реле клапана PCV с подогревом |
| 29 | 30A* | Контроллер электрического тормоза буксировки прицепа, 7-проводной разъем буксировки прицепа (электрический тормоз) |
| 30 | 25A* | PCM (муфта раздаточной коробки 4x4), модуль пневматической подвески (соленоиды пневматических рессор и датчики высоты) |
| 31 | 20 А* | Радио (B+), Сабвуфер, Аудиоусилитель навигационного радио |
| 32 | 15 А* | Датчики контроля катализатора (CMS), 6-ступенчатая коробка передач (датчик зажигания), датчики HEGO, соленоид вентиляции адсорбера, соленоид клапана управления парами (VMV), катушка реле муфты компрессора кондиционера, приводы CMCV, VCT |
| 33 | — | Не используется |
| 34 | 15 А* | PCM, датчик массового расхода воздуха (MAF), топливные форсунки |
| 35 | 20 А* | Фары дальнего света, индикатор дальнего света на комбинации приборов |
| 36 | 10A* | Правый поворот/стоп-сигнал буксировки прицепа |
| 37 | 20 А* | Розетка в грузовом отсеке |
| 38 | 25A* | Мотор заднего стеклоочистителя, насос омывателя (омыватель заднего стекла) |
| 39 | 20 А* | Консольные точки питания |
| 40 | 20 А* | Реле ДХО, Противотуманные фары ДХО, Катушка реле фар ДХО, Переключатель фар (фары), Многофункциональный переключатель (мигание на ближний свет), BSM (реле автофар фар), Катушка реле дальнего света, Предохранитель 25 (левый ближний свет), Предохранитель 23 ( Правый ближний свет) |
| 41 | 20 А* | Прикуриватель, диагностический разъем OBD II |
| 42 | 10 А* | Левый поворот/стоп-сигналы буксировки прицепа |
| 101 | 30А** | Реле стартера, соленоид стартера |
| 102 | 30А** | Мощность замка зажигания |
| 103 | 30А** | ABS/AdvanceTrac® с модулем RSC (двигатель насоса) |
| 104 | 30А** | Реле левого сиденья 3-го ряда, переключатель левого сиденья 3-го ряда, электродвигатель левого сиденья 3-го ряда |
| 105 | 30А** | Модуль задней двери с электроприводом, электродвигатели задней двери, управление подножками с электроприводом |
| 106 | 30А** | Реле заряда аккумулятора прицепа, 7-проводной разъем буксировки прицепа (зарядка аккумулятора) |
| 107 | 30А** | Реле вспомогательного вентилятора кондиционера, двигатель вспомогательного вентилятора кондиционера |
| 108 | 30А** | Переключатель двигателя пассажирского сиденья, переключатель поясничного отдела сиденья пассажира и двигатель |
| 109 | 30А** | Поясничный переключатель сиденья водителя и двигатель, модуль памяти, зеркала с электроприводом памяти, регулируемые педали, переключатель и двигатель |
| 110 | 30А** | Подножки с электроприводом |
| 111 | 50А** | Реле компрессора пневмоподвески, Компрессор пневмоподвески |
| 112 | 30А** | ABS/AdvanceTrac® с модулем RSC (клапаны) |
| 113 | 30А** | Электродвигатель переднего стеклоочистителя, насос омывателя (омыватель ветрового стекла) |
| 114 | 40А** | Реле обогревателя заднего стекла, Решетка обогревателя заднего стекла, Обогрев зеркал (предохранитель 8) |
| 115 | 30А** | Мотор переключения раздаточной коробки, реле 4x4 |
| 116 | 40А** | Реле электродвигателя переднего вентилятора, Электродвигатель переднего вентилятора |
| 117 | 30А** | Реле правого сиденья 3-го ряда, переключатель правого сиденья 3-го ряда, электродвигатель правого сиденья 3-го ряда |
| 118 | 30А** | Модуль сиденья водителя и пассажира с климат-контролем |
| 401 | 30A CB (автоматический выключатель) | Электрические стеклоподъемники (автоматический выключатель), Выключатель главного стеклоподъемника, Электродвигатели стеклоподъемников, Выключатели стеклоподъемников, Модуль люка |
| R01 | Реле стартера | Электромагнит стартера |
| R02 | Дополнительное реле с задержкой | Предохранитель 22, CB 401, Электростеклоподъемники, Люк, Откидные окна, Радио, Навигационный модуль, Усилитель навигационной антенны |
| R03 | Реле дальнего света | Предохранитель 35, фары дальнего света, индикатор дальнего света |
| R04 | Реле обогрева заднего стекла | Предохранитель 8 (обогрев зеркал), Обогрев заднего стекла, Обогрев наружных зеркал, Индикатор обогревателя заднего стекла (головка климат-контроля) |
| R05 | Реле заряда аккумуляторной батареи прицепа | 7-проводной разъем для буксировки прицепа (зарядка аккумулятора) |
| R06 | Реле переднего вентилятора | Двигатель переднего вентилятора |
| R201 | Реле габаритных огней прицепа | Буксировка прицепа 7- и 4-проводные разъемы (стояночные огни) |
| R202 | Реле противотуманных фар | Передние противотуманные фары |
| R203 | Реле ПКМ | Предохранитель 32, предохранитель 34, соленоиды и датчики PCM |
| R301 | Реле фонаря заднего хода прицепа | 7-проводной разъем для буксировки прицепа (фонари заднего хода) |
| R302 | Реле клапана PCV с подогревом | Клапан PCV с подогревом |
| R303 | Реле топливного насоса | Выключатель топливного насоса, PCM (монитор топливного насоса), топливный насос, модуль привода топливного насоса |
| R304 | Реле экономии заряда батареи | Лампы на рейлингах крыши, Лампы в косметических зеркалах, Лампа карты/плафона, Лампа в перчаточном ящике, Лампа в багажном отделении, Лампы в зеркалах заднего вида, Комбинация приборов (внутренние лампы) |
| R305 | Реле звукового сигнала | Двойной рожок |
| * Мини-предохранители ** Максимальные предохранители | ||
| Примечание. Реле R301–R305 не подлежат обслуживанию; обратитесь за помощью к своему дилеру или квалифицированному специалисту. |
