Предохранители и реле Lincoln Navigator (2018-2020..)

Схемы относятся к указанным годам и вариантам Lincoln Navigator (2018-2020..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.

Схема предохранителей Lincoln Navigator 2018-2020…

Предохранители прикуривателя (розетка) в Lincoln Navigator Это предохранители № 6, № 8, № 51, № 56 и № 100 в блоке предохранителей моторного отсека.

Оглавление

Расположение блока предохранителей

Пассажирский салон

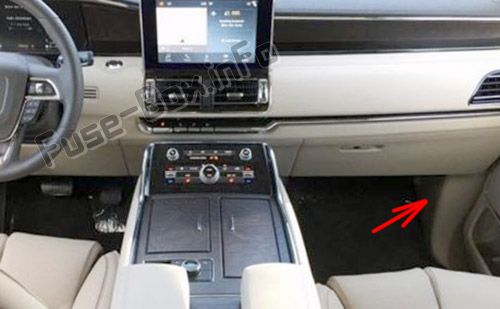

Панель предохранителей находится под правой стороной приборной панели. Пассажирский салон

Пассажирский салон

Чтобы снять панель отделки, потяните панель на себя, поверните ее в сторону и снимите. Чтобы переустановить его, совместите выступы с пазами на панели, а затем закройте его.

Моторного отсека

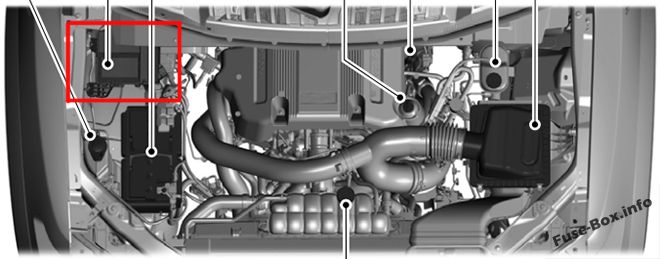

Распределительная коробка расположена в моторном отсеке. Моторного отсека

Схемы блока предохранителей

2018, 2019

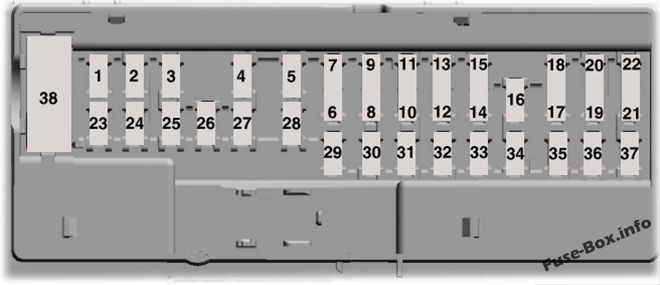

Пассажирский салон

Назначение предохранителей в салоне (2018, 2019)

№	Номинал, Ампер	Защищенный компонент
1	—	Не используется.
2	7.5A	Переключатель сиденья водителя.
3	20A	Разблокировка водительской двери.
4	5A	Контроллер тормозов прицепа (ТБМ).
5	20A	Усилитель Ревел II.
6	10A	Не использовался (запасной).
7	10A	Не использовался (запасной).
8	10A	Не использовался (запасной).
9	10A	Развлекательный модуль для пассажиров задних сидений (RSEM). Автоматический дисплей на лобовом стекле.
10	5A	Модуль беспроводного зарядного устройства переменного тока (WACM). Модуль «свободные руки». Модуль управления задней дверью Logic (PLGM).
11	5A	Комбинированный сенсорный модуль (CSM). Клавиатура.
12	7,5 А	Кластер. Логика интеллектуального разъема канала передачи данных (SDLC). Электронная панель управления (ECP).
13	7,5 А	Модуль управления рулевой колонкой (SCCM) (логика). Модуль переключения передач (GSM).
14	10A	Модуль расширенного режима питания (EPM). Тормозной выключатель.
15	10A	Интеллектуальный разъем канала передачи данных Power (SDLC).
16	15A	Реле открывания подъемного стекла.
17	5A	Блок управления телематики - модем.
18	5A	Кнопочный пусковой переключатель.
19	7,5 А	Не использовался (запасной).
20	7,5 А	Модуль управления фарами (HCM).
21	5A	Датчик температуры и влажности в салоне.
22	5A	Электрохромное (ЭХ) зеркало. Модуль обогрева сидений 2-го ряда.
23	10A	Люк (логика). Инвертор (логика LIN). Переключатель стеклоподъемников. Переключатель электропривода зеркал. DVD-проигрыватель (при наличии).
24	20A	Реле центрального замка. Реле центральной разблокировки.
25	30A	Сделан модуль левой передней двери (ДЗМ).
26	30A	Зональный модуль правой передней двери (DZM).
27	30A	Люк-наклон, вентиляция. Горка.
28	20A	Revel II усилитель.
29	30A	Зональный модуль левой задней двери (DZM).
30	30A	Зональный модуль правой задней двери (DZM).
31	15A	Регулируемый модуль памяти колонки и педали (CAPM).
32	10A	Интерфейсный модуль вспомогательного протокола (APIM) (модуль медиашлюза или SYNC). Модуль переключения режимов движения (DMSM) (при наличии). Правый передний модуль приемопередатчика (RTM). Заднее управление HVAC.
33	20A	Модуль управления аудиосистемой (ACM). Задний модуль управления аудиосистемой (RACM). Механизм выносного компакт-диска (при наличии).
34	30A	Не использовался (запасной).
35	5A	Модуль расширенного режима питания (EPM).
36	15 A	Модуль обработки изображений А (IPMA). Модуль автоматизированной системы помощи при парковке Модуль непрерывного управления демпфированием (модуль CCD).
37	20A	Подогрев руля.
38	Автоматический выключатель 30А	Левый задний электростеклоподъемник. Задний правый электростеклоподъемник.

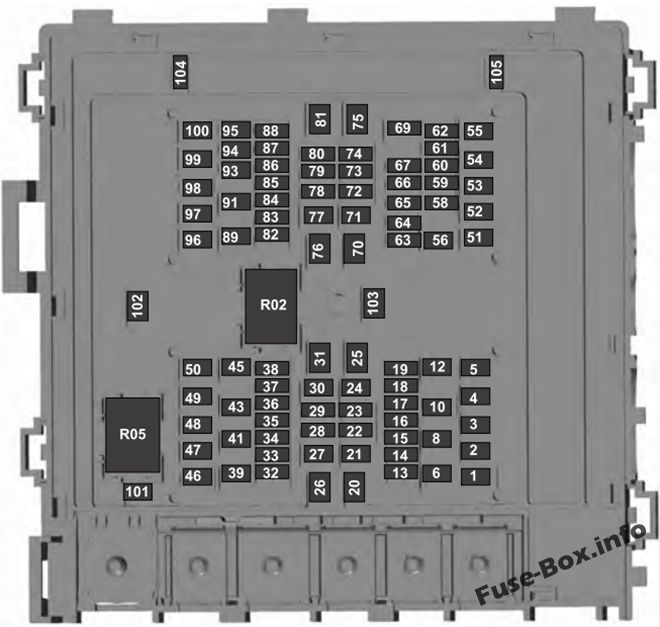

Моторного отсека

Назначение предохранителей в моторном отсеке (2018, 2019)

№	Номинал, Ампер	Защищенный компонент
1	25A	Рог.
2	50A	Вентилятор 1.
3	30A	Мотор переднего стеклоочистителя.
4	—	Не используется.
5	30A	Реле стартера.
6	20A	Точка питания №1.
8	20A	Точка питания №2.
10	5A	Датчик дождя.
12	—	Не используется
13	10A	Модуль 4х4. Подсветка с подогревом. Катушка реле обогрева зеркал. Катушка реле парковки стеклоочистителей с подогревом. Катушка реле развязки коробки передач.
14	15 A	Модуль катушки передачи.
15	15 A	Правый модуль драйвера освещения. Модуль драйвера левого освещения. Модуль качества напряжения. Информационная система слепых зон. Модуль круиз-контроля. Аппликация на двери багажника. Модуль обработки изображений Б.
16	10A	Питание модуля управления силовым агрегатом (PCM) запуска/запуска.
17	10A	Антиблокировочная тормозная система (ABS) запуска/запуска.
18	10A	Рулевое управление с электронным усилителем, подача пуск/старт.
19	—	Не используется.
20	40A	Фронтальный вентилятор.
21	40A	Моторы пассажирского сиденья.
22	20A	Не используется.
23	10A	Генератор A-line.
24	30A	Блок управления тормозами прицепа.
25	50A	Питание блока управления кузовом 1.
26	50A	Электронный вентилятор 3.
27	40 A	Моторы водительского сиденья.
28	15 A	Задние сиденья с подогревом.
29	10A	Встроенный соленоид 4x4.
30	25A	Зарядка аккумулятора прицепа ll-IV класса.
31	50A	Модуль складывания сиденья с электроприводом.
32	10A	Муфта кондиционера.
33	—	Не используется.
34	—	Не используется.
35	20 A	Мощность автомобиля 4.
36	10A	Мощность автомобиля 3.
37	25 A	Мощность автомобиля 2.
38	25 A	Мощность автомобиля 1.
39	—	Не используется.
41	50 A	Инвертор.
43	20A	Световой модуль прицепа класса ll-IV.
45	20A	Насос омывателя перед/зад.
46	7,5 А	Семейная развлекательная система.
47	—	Не используется.
48	—	Не используется.
49	—	Не используется.
50	30A	Топливный насос.
51	20A	Точка питания №3.
52	50 A	Контроль качества напряжения (VQM) модуля управления кузовным оборудованием (BCM).
53	25 A	Реле габаритных огней прицепа.
54	40 A	Электронное реле дифференциала повышенного трения (ELSD).
55	40 A	Вспомогательный вентилятор.
56	20A	Точка питания №4.
58	5A	Передние сиденья водителя и пассажира - редуктор натяжения ремней
59	—	Не используется.
60	5A	Стартовая лампа Линкольна
61	25 A	Правый модуль усиленного наружного освещения (EEL) (R64).
62	25 A	Левый модуль усиленного наружного освещения (EEL) (R64)
63	25 A	Модуль 4х4.
64	—	Не используется.
65	—	Не используется.
66	—	Не используется.
67	—	Не используется.
69	—	Не используется.
70	40A	Антиблокировочная тормозная система (ABS)/модуль стояночного тормоза.
71	25A	модуль 4х4
72	—	Не используется.
73	—	Не используется.
74	10A	Фонари заднего хода прицепа.
75	—	Не используется.
76	50 A	Модуль управления кузовным оборудованием (BCM) работает питание 2.
77	30A	Модуль сиденья с климат-контролем (обогрев/ вентиляция).
78	20A	Не используется.
79	—	Не используется.
80	10A	Парк дворников с подогревом.
81	—	Не используется.
82	—	Не используется.
83	15 A	Питание модуля управления коробкой передач (TCM).
84	—	Не используется.
85	—	Не используется.
86	5A	Умное зарядное устройство USB №5.
87	5A	Умное зарядное устройство USB №3.
88	10A	Многоконтурное реле сидений.
89	40 A	Подножки с электроприводом.
91	30A	Модуль задней двери с электроприводом.
93	15 A	Подогрев зеркал.
94	5A	Умное зарядное устройство USB №1.
95	10A	Умное зарядное устройство USB №2.
96	30A	Реле электродвигателя заднего стеклоочистителя
97	40 A	Реле вентилятора интеркулера.
98	15 A	Трансмиссионный масляный насос.
99	40A	Подсветка с подогревом.
100	20A	Точка питания №5.
101	25A	Электронный вентилятор 2.
102	—	Не используется.
103	20A	Не использовался (запасной).
104	—	Не используется.
105	—	Не используется.
R02	Реле	2018: Электронный вентилятор 2. 2019: Модуль управления силовым агрегатом
R05	Реле	2018: Модуль управления силовым агрегатом (PCM). 2019: Электровентилятор 2

2020

Пассажирский салон

Назначение предохранителей в салоне (2020)

№	Номинал, Ампер	Описание
1	—	Не используется.
2	10 A	Переключатель сиденья водителя.
3	7,5 А	Разблокировка водительской двери.
4	20A	Усилитель динамика.
5	—	Не используется.
6	10A	Логика интеллектуального разъема канала передачи данных.
7	10A	Модуль управления задней аудиосистемой. Головной дисплей.
8	5A	Беспроводное зарядное устройство. Модуль громкой связи для задней двери.
9	5A	Клавиатура. Комбинированный сенсорный модуль.
10	—	Не используется.
11	—	Не используется.
12	7.5A	Приборный щиток.
13	7.5A	Логика интеллектуального разъема канала передачи данных. Модуль климат-контроля. Модуль управления рулевой колонкой (Logic). Модуль переключения передач.
14	15A	Переключатель тормоза.
15	15A	СИНХР.
16	—	Не используется.
17	7,5 А	Модуль управления фарами.
18	7,5 А	Не использовался (запасной).
19	5A	Модуль блока управления телематики. Модуль Bluetooth с низким энергопотреблением.
20	5A	Не использовался (запасной).
21	5A	Датчик температуры и влажности в салоне.
22	5A	Электрохромное зеркало. Модуль обогрева сидений 2-го ряда.
23	30A	Зональный модуль левой передней двери. Переключатель стеклоподъемников. Переключатель электропривода зеркал. ДВД плеер.
24	30A	Логика лунной крыши.
25	20A	Усилитель динамика 2.
26	30A	Зональный модуль правой передней двери.
27	30A	Зональный модуль левой задней двери.
28	30A	Зональный модуль правой задней двери.
29	15A	Регулируемая колонка и модуль памяти педали.
30	5A	Модуль управления буксировкой прицепа.
31	10A	Задний модуль климат-контроля. Модуль переключения режимов движения. Переключатель системы управления рельефом местности. Модуль радиочастотного приемопередатчика.
32	20A	Модуль управления звуком. Развлекательный модуль для пассажиров задних сидений. Модуль управления задней аудиосистемой.
33	—	Не используется.
34	30A	Реле запуска/запуска.
35	5A	Не использовался (запасной).
36	15A	Модуль обработки изображений А. Модуль автоматической помощи при парковке Модуль демпфирования с непрерывным управлением.
37	20A	Подогрев руля.
38	30А (автоматический выключатель)	Левый задний электростеклоподъемник. Задний правый электростеклоподъемник.

Моторного отсека

Назначение предохранителей в моторном отсеке (2020)

№	Номинал, Ампер	Описание
1	25A	Рог.
2	50A	Вентилятор 1.
3	30A	Мотор переднего стеклоочистителя.
4	50A	Инвертор.
5	30A	Реле стартера.
6	20A	Точка питания №1.
8	20A	Точка питания №2.
10	5A	Датчик дождя.
12	20A	Модуль освещения прицепа.
13	10A	Модуль 4х4. Обмотка реле подсветки с подогревом. Катушка реле обогрева зеркал. Катушка реле парковки стеклоочистителей с подогревом. Катушка реле развязки коробки передач.
14	15A	Модуль катушки передачи.
15	15A	Правый модуль драйвера освещения. Модуль драйвера левого освещения. Модуль качества напряжения. Информационная система слепых зон. Модуль круиз-контроля. Аппликация на двери багажника. Датчик качества воздуха. Модуль обработки изображений Б.
16	10A	Подача запуска/запуска модуля управления силовым агрегатом.
17	10A	Антиблокировочная тормозная система запуска/запуска подачи.
18	10A	Рулевое управление с электронным усилителем, подача пуск/старт.
19	—	Не используется.
20	40A	Фронтальный вентилятор.
21	40A	Моторы пассажирского сиденья.
22	—	Не используется.
23	10A	Генератор A-line.
24	30A	Блок управления тормозами прицепа.
25	50A	Питание блока управления кузовом 1.
26	50A	Электронный вентилятор 3.
27	40A	Моторы водительского сиденья.
28	15A	Задние сиденья с подогревом. Модуль климат-контроля задних сидений.
29	10A	Встроенный соленоид 4x4.
30	25A	Зарядка аккумулятора прицепа ll-IV класса.
31	50A	Модуль складывания сиденья с электроприводом.
32	10A	Муфта кондиционера.
33	—	Не используется.
34	—	Не используется.
35	20A	Мощность автомобиля 4.
36	10A	Мощность автомобиля 3.
37	25A	Мощность автомобиля 2.
38	25A	Мощность автомобиля 1.
39	—	Не используется.
41	—	Не используется.
43	—	Не используется.
45	20A	Насос переднего и заднего омывателя.
46	7.5A	Семейная развлекательная система.
47	—	Не используется.
48	—	Не используется.
49	—	Не используется.
50	30A	Топливный насос.
51	20A	Точка питания №3.
52	50A	Контроль качества напряжения блока управления кузовом.
53	25A	Реле габаритных огней прицепа. Модуль управления буксировкой прицепа.
54	40A	Электронное дифференциальное реле повышенного трения.
55	40A	Вспомогательный вентилятор.
56	20A	Точка питания №4.
58	5A	Передние сиденья водителя и пассажира - редуктор натяжения ремней.
59	—	Не используется.
60	5A	Стартовая лампа Линкольна.
61	25A	Правый усиленный модуль наружного освещения.
62	25A	Левый усиленный модуль наружного освещения.
63	25A	Модуль 4х4.
64	—	Не используется.
65	—	Не используется.
66	—	Не используется.
67	—	Не используется.
69	30A	Модуль задней двери с электроприводом.
70	40A	Антиблокировочная тормозная система и модуль стояночного тормоза.
71	25A	модуль 4х4
72	—	Не используется.
73	—	Не используется.
74	10A	Фонари заднего хода прицепа.
75	—	Не используется.
76	50A	Питание модуля управления кузовным оборудованием 2.
77	30A	Модуль сиденья с климат-контролем.
78	—	Не используется.
79	—	Не используется.
80	10A	Парк дворников с подогревом.
81	—	Не используется.
82	—	Не используется.
83	15A	Питание модуля управления коробкой передач.
84	—	Не используется.
85	—	Не используется.
86	5A	Умное зарядное устройство USB №5.
87	5A	Умное зарядное устройство USB №3.
88	10A	Многоконтурное реле сидений.
89	40A	Подножки с электроприводом.
91	—	Не используется.
93	15A	Подогрев зеркал.
94	5A	Умное зарядное устройство USB №1.
95	10A	Умное зарядное устройство USB №2.
96	30A	Реле электродвигателя заднего стеклоочистителя
97	40A	Реле вентилятора интеркулера.
98	15A	Трансмиссионный масляный насос.
99	40A	Подсветка с подогревом.
100	20A	Точка питания №5.
101	25A	Электрический вентилятор 2.
102	—	Не используется.
103	—	Не используется.
104	—	Не используется.
105	—	Не используется.
R02	—	Реле модуля управления силовым агрегатом.
R05	—	Электровентилятор 2 Реле.
