Предохранители и реле Lincoln Town Car (1998-2002)
Схемы относятся к указанным годам и вариантам Lincoln Town Car (1998-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Расположение предохранителей Lincoln Town Car 1998-2002 гг.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский отсек

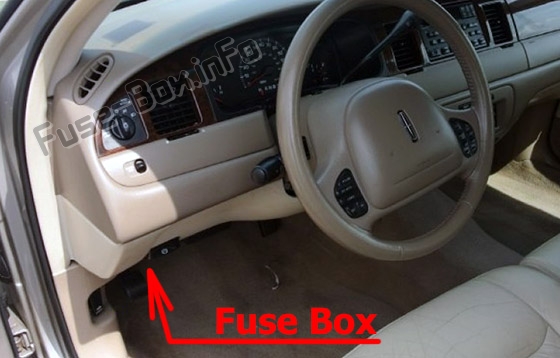

Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза. Снимите крышку панели, чтобы получить доступ к предохранителям.
Моторного отсека

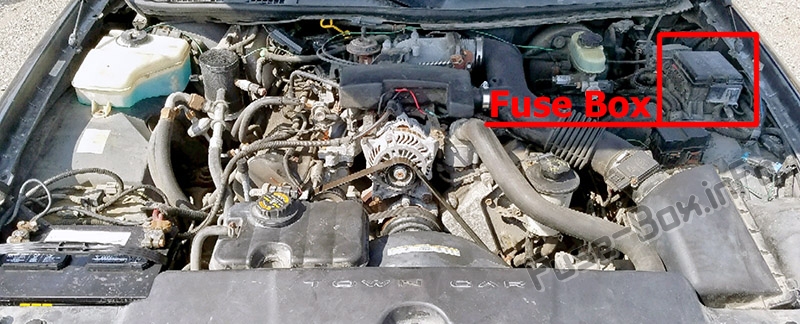

Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
1998, 1999 и 2000 гг.

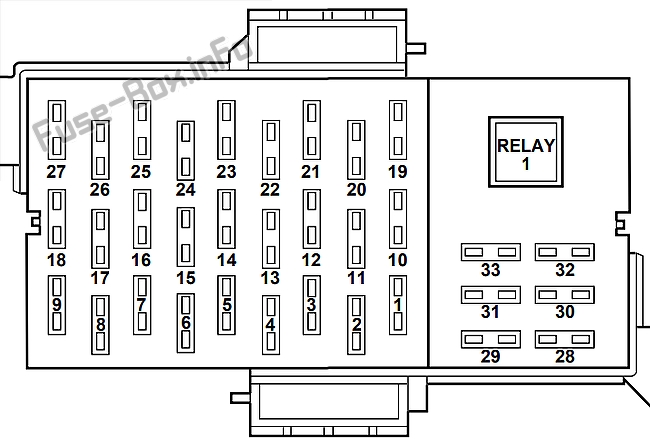

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | 1998: Модуль управления освещением (LCM) 1999-2000: Модуль управления освещением (LCM), левая фара ближнего света |
| 2 | 30A | Двигатель вентилятора EATC |
| 3 | 10A | 1998: Модуль управления освещением (LCM) 1999-2000: Модуль управления освещением (LCM), правая фара ближнего света |
| 4 | 7.5A | Приборный щиток |
| 5 | 7.5A | 1998: Модуль управления освещением (LCM) 1999-2000: Модуль управления освещением (LCM), стояночные/задние фонари |
| 6 | 15A | EATC, подогрев сидений |
| 7 | 15A | Модуль управления освещением (LCM), датчик дня/ночи/усилитель |
| 8 | 10A | Блокировка переключения передач, контроль скорости, пневматическая подвеска, датчик вращения рулевого колеса |
| 9 | 20A | 1998: Модуль управления освещением (LCM), многофункциональный переключатель 1999–2000: Модуль управления освещением (LCM), многофункциональный переключатель, фары дальнего света. |
| 10 | 20A | 1998: Датчик положения педали тормоза (BPP), датчик тормозного давления 1999-2000: Датчик положения педали тормоза (BPP), датчик тормозного давления, стоп-сигналы |
| 11 | 10A | Электронный датчик столкновения (подушка безопасности) |
| 12 | 15A | 1998: Комбинация приборов, противоугонная система, замок зажигания 1999-2000: Комбинация приборов, противоугонная система, замок зажигания, катушки зажигания. |
| 13 | 10A | Модуль антиблокировочной системы тормозов, переключатель контроля тяги |
| 14 | 7.5A | Переключатель управления коробкой передач, модуль управления освещением (LCM) |
| 15 | 20A | 1998: Многофункциональный переключатель 1999-2000: Многофункциональный переключатель, поворотники |
| 16 | 30A | Модуль управления стеклоочистителем (WCM), электродвигатель стеклоочистителя |
| 17 | 10A | 1998: Цифровой датчик дальности передачи (DTR) 1999-2000: Цифровой датчик дальности передачи (DTR), лампы заднего хода, зеркала EC |
| 18 | 7.5A | Модуль управления освещением (LCM), передний блок радиоуправления, приемопередатчик сотового телефона, электронное зеркало день/ночь, модуль компаса |
| 19 | 10A | EATC, часы, комбинация приборов, PCM |
| 20 | 7.5A | Модуль управления освещением (LCM), ABS, блокировка переключения передач |
| 21 | 20A | 1998: Многофункциональный переключатель 1999-2000: Многофункциональный переключатель, аварийная сигнализация |
| 22 | 20A | Многофункциональный переключатель, высокие стоп-сигналы |
| 23 | 20A | Разъем канала передачи данных, прикуриватель I/P |
| 24 | 5A | Передний блок радиоуправления |
| 25 | 15A | 1998: Модуль управления освещением (LCM) 1999–2000: Модуль управления освещением (LCM), лампы вежливости/по требованию |
| 26 | 5A | 1998: Цифровой датчик дальности передачи (DTR) 1999-2000: Цифровой датчик дальности передачи (DTR), катушка реле стартера |
| 27 | 20A | Выключатель лючка топливного бака |
| 28 | 10A | Зеркала с подогревом |
| 29 | 20A | 1998: Дверной модуль LF 1999–2000: Дверной модуль LF, дверные замки, разблокировка крышки багажника. |
| 30 | 7.5A | Модуль левого сиденья, переключатель открывания крышки багажника, выключатели дверных замков, переключатель управления левым сиденьем, модуль левой двери, переключатель зеркал с электроприводом |
| 31 | 7.5A | Главный выключатель освещения, модуль управления освещением (LCM) |
| 32 | 15A | Не используется |
| 33 | 15A | Передний блок радиоуправления, цифровой чейнджер компакт-дисков, приемопередатчик сотового телефона |
| Реле 1 | - | 1998: Дополнительное реле задержки 1999–2000: Реле задержки аксессуаров (Signature/Cartier) или реле стеклоподъемника (Executive) |

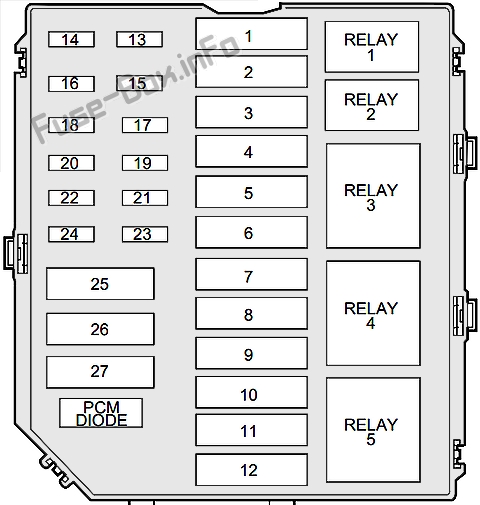

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50A | Выключатель зажигания |
| 2 | 40A | Выключатель зажигания |
| 3 | 50A | Охлаждающий вентилятор — высокая скорость |
| 4 | 30A | Реле питания ПКМ |
| 5 | 40A | Панель предохранителей I/P, предохранители 10, 19, 21, 23, 25, 27, 32 (только для длинной колесной базы) |
| 6 | 30A | Стартовая система |
| 7 | 50A | Панель предохранителей I/P, предохранители 1, 3, 5, 7, 9, 31 |
| 8 | 30A | Сиденье водителя с электроприводом, панель предохранителей I/P, предохранитель 30 |
| 9 | 50A | Антиблокировочная система тормозов |
| 10 | 40A | Задняя разморозка |
| 11 | 40A | Реле задержки аксессуаров (Signature/Cartier), реле стеклоподъемников (Executive), панель предохранителей I/P, предохранитель 29 |
| 12 | 30A | Пневматическая подвеска |
| 13 | 15A | Система зарядки |
| 14 | 20A | Топливный насос |
| 15 | 10A | 1998: Подушки безопасности (10А) 1999-2000: не используется |
| 16 | 30A | Сиденья с подогревом |
| 17 | 10A | Пневматическая подвеска |
| 18 | 15A | Horn |
| 19 | 30A | Сабвуфер, панель предохранителей I/P, предохранитель 23 |
| 20 | 15A | Топливные форсунки |
| 21 | 15A | 1998: Датчики кислорода с подогревом 1999-2000: кислородные датчики с подогревом, соленоиды трансмиссии, соленоид вентиляции адсорбера EVAP, вакуумный регулятор EGR, клапан управления парами EVAP |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | 20A | Вспомогательная розетка |
| 25 | 30A | Поясничная опора с электроприводом, пассажирское сиденье с электроприводом |
| 26 | 30A | Низкая скорость вентилятора охлаждения (автоматический выключатель) |
| 27 | — | Не используется |
| Реле | ||
| 1 | — | Реле топливного насоса |
| 2 | — | Реле сцепления кондиционера |
| 3 | — | Реле питания ПКМ |
| 4 | — | Реле пневматической подвески |
| 5 | — | Реле разморозки заднего стекла |
2001 и 2002 гг.
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Модуль управления освещением (LCM), левая фара ближнего света |
| 2 | 30A | Двигатель вентилятора EATC |
| 3 | 10A | Модуль управления освещением (LCM), правая фара ближнего света |
| 4 | 7.5A | Приборный щиток |
| 5 | 7.5A | Модуль управления освещением (LCM), подсветка приборной панели |
| 6 | 15A | EATC, подогрев сидений |
| 7 | 15A | Модуль управления освещением (LCM), датчик дня/ночи/усилитель, стояночные/задние фонари |
| 8 | 10A | Блокировка переключения передач, контроль скорости, пневматическая подвеска, датчик вращения рулевого колеса |
| 9 | 20 A | Модуль управления освещением (LCM), многофункциональный переключатель, фары дальнего света |
| 10 | 10A | Модуль управления системой пассивной безопасности (RCM), подушки безопасности |
| 11 | — | Не используется |
| 12 | 15A | Комбинация приборов, Противоугонная система, Замок зажигания, Катушки зажигания |
| 13 | 10A | Модуль антиблокировочной системы тормозов, переключатель контроля тяги |
| 14 | 7.5A | Переключатель управления коробкой передач, модуль управления освещением (LCM), VCS |
| 15 | 20A | Многофункциональный переключатель, поворотники |
| 16 | 30A | Модуль управления стеклоочистителем (WCM), электродвигатель стеклоочистителя |
| 17 | 10A | Цифровой датчик дальности передачи (DTR), фонари заднего хода, зеркала EC |
| 18 | 7.5A | Модуль управления освещением (LCM), передний блок радиоуправления, приемопередатчик сотового телефона, электронное зеркало «день/ночь», модуль компаса/задний модуль аудио/климат-контроля, VCS |
| 19 | 10A | EATC, часы, комбинация приборов, PCM |
| 20 | 7.5A | Модуль управления освещением (LCM), ABS, блокировка переключения передач |
| 21 | 20A | Многофункциональный переключатель, аварийная сигнализация |
| 22 | 20A | Многофункциональный переключатель, высокие стоп-сигналы, стоп-сигналы |
| 23 | 20A | Разъем Datalirik, прикуриватель I/P, прикуриватели задних дверей (только для длинной колесной базы) |
| 24 | 5A | Передний блок радиоуправления |
| 25 | 15A | Модуль управления освещением (LCM), лампы вежливости/по требованию |
| 26 | 5A | Цифровой датчик дальности передачи (DTR), катушка реле стартера |
| 27 | 20A | Выключатель лючка топливного бака |
| 28 | 10A | Зеркала с подогревом |
| 29 | 20A | Дверной модуль LF, дверные замки, открывание крышки багажника |
| 30 | 7.5A | Модуль левого сиденья, переключатель открывания крышки багажника, выключатели дверных замков, переключатель управления левым сиденьем, модуль левой двери, переключатель зеркал с электроприводом |
| 31 | 7.5A | Главный выключатель освещения, модуль управления освещением (LCM) |
| 32 | 25A | Датчик положения педали тормоза (BPP), датчик тормозного давления, предохранители 20 и 22 |
| 33 | 15A | Передний блок радиоуправления, цифровой чейнджер компакт-дисков, трансивер сотового телефона, VCS |
| Реле 1 | — | Реле задержки аксессуаров (Signature/Cartier) или реле стеклоподъемников (Executive) |

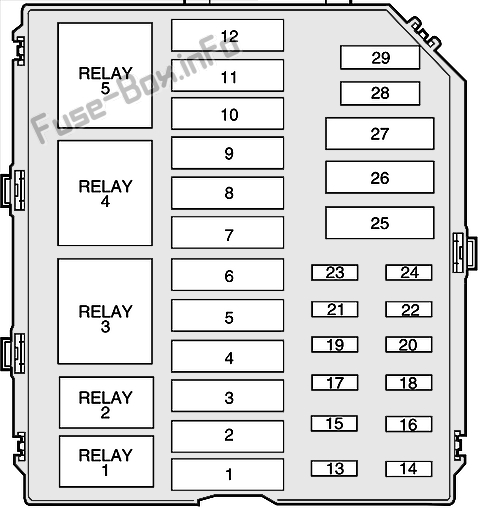

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50A | Выключатель зажигания |
| 2 | 40A | Выключатель зажигания |
| 3 | 50A | Охлаждающий вентилятор — высокая скорость |
| 4 | 30A | Реле питания ПКМ |
| 5 | 40A | Панель предохранителей I/P, предохранители 11, 19, 21, 23, 25, 27 и 32 (только для длинной колесной базы) |
| 6 | — | Не используется |
| 7 | 40A | Панель предохранителей I/P, предохранители 1, 3, 5, 7, 9, 31 |
| 8 | 30A | Сиденье с электроприводом водителя, панель предохранителей I/P, предохранитель 30, регулируемая педаль, сиденье с электроприводом пассажира |
| 9 | 40A | Антиблокировочная система тормозов |
| 10 | 40A | Задняя разморозка, панель предохранителей I/P, предохранитель 28 |
| 11 | 40A | Реле задержки аксессуаров (Sigriature/Cartier), реле стеклоподъемников (Executive), панель предохранителей I/P, предохранитель 29 |
| 12 | 30A | Пневматическая подвеска |
| 13 | 30A | Задние сиденья с подогревом (только для длинной колесной базы) |
| 14 | 20A | Задняя розетка (только для длинной колесной базы) |
| 15 | 20A | Задняя розетка (длинная колесная база) |
| 16 | 30A | Сиденья с подогревом |
| 17 | 10A | Пневматическая подвеска |
| 18 | 15A | Horn |
| 19 | 30A | Сабвуфер, панель предохранителей I/P, предохранитель 33 |
| 20 | 15A | Топливные форсунки, PCM |
| 21 | 15A | Датчики кислорода с подогревом, соленоиды трансмиссии, соленоид вентиляции адсорбера EVAP, вакуумный регулятор EGR, клапан управления парами EVAP |
| 22 | 20A | Топливный насос |
| 23 | 15A | Система зарядки |
| 24 | 20A | Вспомогательная розетка |
| 25 | 30A | Пассажирское сиденье (только с длинной колесной базой) |
| 26 | 30A | Низкая скорость вентилятора охлаждения (автоматический выключатель) |
| 27 | 20A | Антиблокировочная система тормозов |
| 28 | — | ИКМ-диод |
| 29 | — | Не используется |
| Реле: | ||
| 1 | — | Реле топливного насоса |
| 2 | — | Реле сцепления кондиционера |
| 3 | — | Реле питания ПКМ |
| 4 | — | Реле пневматической подвески |
| 5 | — | Реле разморозки заднего стекла |
