Предохранители и реле Lincoln Town Car (2003-2011)
Схемы относятся к указанным годам и вариантам Lincoln Town Car (2003-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Расположение предохранителей Lincoln Town Car 2003-2011
Предохранители прикуривателя (розетка):
2003–2004 — № 2 (передняя розетка), № 6 (правая задняя розетка — только длинная колесная база), № 12 (левая задняя розетка — только длинная колесная база) и № 14 (прикуриватели в задней двери — длинная колесная база) только база) в блоке предохранителей моторного отсека.
С 2005 года – №16 (2005-2008: Прикуриватель) в блоке предохранителей в салоне и предохранители №5 (разъем питания приборной панели), №111 (задний разъем питания №1 – слева), №113 (задний разъем питания № 2 – справа), №115 (Задние прикуриватели) и №117 (2009-2011: Прикуриватель) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

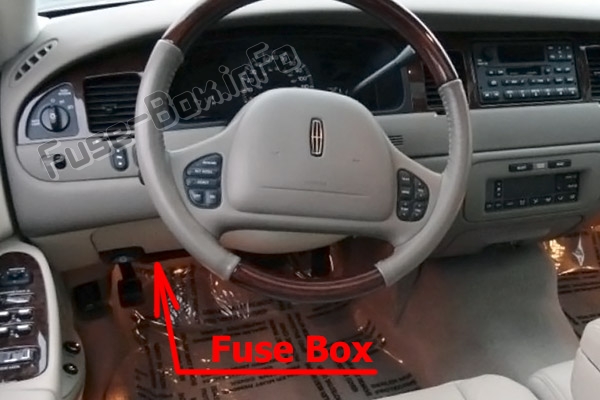

Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза.
Снимите крышку панели, чтобы получить доступ к предохранителям.

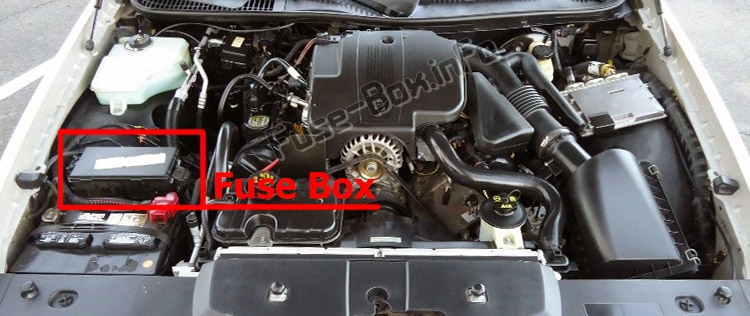

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2003

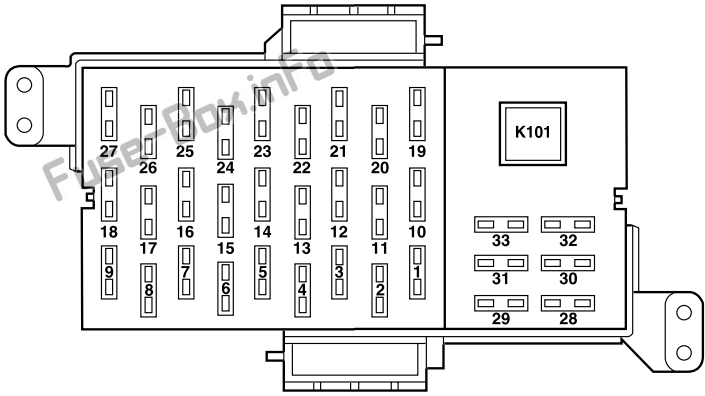

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Модуль управления освещением (LCM), левая фара ближнего света |
| 2 | 15A | Противотуманные фары |
| 3 | 10A | LCM, Правая фара ближнего света |
| 4 | 7.5A | Приборный щиток |
| 5 | 7.5A | LCM, подсветка панели приборов |
| 6 | 15A | EATC, Подогрев сидений |
| 7 | 15A | LCM, Автолампы/PAT/датчики солнечной нагрузки, стояночные/задние фонари, поворотные фонари |
| 8 | 10A | Блокировка переключения передач, Контроль скорости, Пневматическая подвеска |
| 9 | 20A | Фары дальнего света (LCM) |
| 10 | 10A | Модуль управления системой пассивной безопасности (RCM), подушки безопасности |
| 11 | 20A | Стоп-сигналы/контроль скорости |
| 12 | 15A | Комбинация приборов, Противоугонная система, Катушки зажигания |
| 13 | 10A | Модуль антиблокировочной системы тормозов, переключатель контроля тяги, реле ABS |
| 14 | 15A | Переключатель управления коробкой передач, LCM, крышка багажника |
| 15 | 15A | Многофункциональный переключатель, поворотники |
| 16 | 7.5A | Модуль управления стеклоочистителями (WCM) |
| 17 | 10A | Цифровой датчик дальности передачи (DTR), фонари заднего хода, зеркала EC, помощник заднего хода |
| 18 | 7.5A | LCM, Передний блок управления магнитолой, Электронное дневное/ночное зеркало, Модуль компаса/Задняя аудиосистема/Модуль климат-контроля, TCU, Переключатель обогрева сидений, Датчик дождя, Переключатели дверных замков, OHC, Переключатель обогрева задних сидений |
| 19 | 10A | EATC, Часы, Комбинация приборов, PCM |
| 20 | 7.5A | АБС, блокировка переключения передач |
| 21 | 15A | Многофункциональный переключатель, аварийная сигнализация |
| 22 | 15A | Многофункциональный переключатель, высокие стоп-сигналы, стоп-сигналы |
| 23 | 20A | Разъем канала передачи данных, прикуриватель I/P, прикуриватель в задней двери (только для длинной колесной базы) |
| 24 | 5A | Передний блок радиоуправления |
| 25 | 15A | LCM, Лампы вежливости/по требованию |
| 26 | 5A | Датчик DTR, катушка реле стартера |
| 27 | 20A | Выключатель люка бензобака |
| 28 | 10A | Зеркала с подогревом |
| 29 | 20A | Модуль левой передней двери. |
| 30 | 7,5 А | Переключатель открывания крышки багажника, выключатели блокировки дверей, переключатель управления левым передним сиденьем, модуль левой передней двери, переключатель зеркал с электроприводом, регулируемые педали |
| 31 | 7.5A | Выключатель основного освещения, LCM |
| 32 | 10A | Электронный скрытый антенный модуль |
| 33 | 15A | Передний блок управления магнитолой, цифровой чейнджер компакт-дисков |
| K101 | Дополнительное реле задержки (Sigriature/Cartier) или реле электрического стеклоподъемника (Executive) |

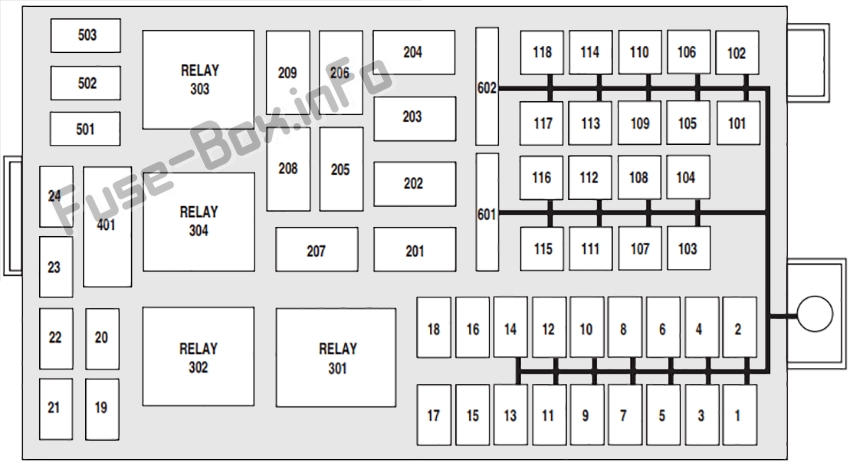

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Радио, IP-предохранитель 33 |
| 2 | 20 A | Передняя розетка |
| 3 | — | Не используется |
| 4 | 15A | Horn |
| 5 | 20 A | Топливный насос, инерционный переключатель |
| 6 | 20 A | Правая задняя розетка (только для длинной колесной базы) |
| 7 | 30A | Сиденья переднего водителя и переднего пассажира с подогревом |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | 10A | RASM |
| 11 | 30A | Задние сиденья водителя/пассажира с подогревом (только для длинной колесной базы) |
| 12 | 20 A | Левая задняя розетка (только для длинной колесной базы) |
| 13 | 15A | К генератору |
| 14 | 20 A | Прикуриватели задних дверей (только для длинной колесной базы) |
| 15 | - | Не используется |
| 16 | - | Не используется |
| 17 | — | Не используется |
| 18 | - | Не используется |
| 19 | 15A | Датчик MAF, датчик DPFE, форсунки, PCM |
| 20 | 15A | PCM, соленоид вентиляции адсорбера, VMV, HEGO |
| 21 | - | Не используется |
| 22 | - | Не используется |
| 23 | — | Не используется |
| 24 | - | Не используется |
| 101 | 50A | Замок зажигания, Стартер |
| 102 | 50A | Охлаждающий вентилятор (переменная скорость) |
| 103 | 40 A | Двигатель вентилятора |
| 104 | 40 A | Обогрев подсветки, предохранитель IP 28 |
| 105 | 30 A | Реле EEC, предохранители PDB 19, 20 |
| 106 | 40 A | Модуль АБС |
| 107 | 40 A | Предохранитель IP 29, Реле вспомогательного оборудования с задержкой (окна, люк, радио) |
| 108 | 30A | Предохранитель IP 30, Сиденья с памятью, Сиденья с электроприводом, Поясничная опора, Регулируемые педали, Зеркала с памятью |
| 109 | 40 A | Силовая крышка багажника |
| 110 | — | Не используется |
| 111 | — | Не используется |
| 112 | 40 A | Замок зажигания, предохранители IP, 10, 12, 14, 16, 18 |
| 113 | 40 A | Предохранители IP, 1, 5, 7, 9, 31 |
| 114 | 30A | компрессор RASM |
| 115 | 40 A | Предохранители IP 11, 19, 21, 23, 25, 27, 32 |
| 116 | 30 A | Дворники |
| 117 | 30 A | Задние сиденья с электроприводом (только для длинной колесной базы) |
| 118 | 20A | ABS |
| 201 | 1/2 ISO | Horn |
| 202 | 1/2 ISO | PCM |
| 203 | 1/2 ISO | Топливный насос |
| 204 | 1/2 ISO | Муфта кондиционера |
| 205 | — | Не используется |
| 206 | 1/2 ISO | Заземление поворотного фонаря |
| 207 | 1/2 ISO | Противотуманные фары |
| 208 | 1/2 ISO | Изоляция парковых фонарей |
| 209 | 1/2 ISO | Реле АБС |
| 301 | Полный ISO | Двигатель вентилятора |
| 302 | Полный ISO | соленоид стартера |
| 303 | Полный ISO | Подсветка с подогревом |
| 304 | Полный ISO | RASM |
| 401 | — | Не используется |
| 501 | Диод | PCM |
| 502 | — | Не используется |
| 503 | — | Не используется |
| 601 | — | Не используется |
| 602 | — | Не используется |
2004
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Модуль управления освещением (LCM), левая фара ближнего света |
| 2 | 5А / 15А | Помощник заднего хода (5А) / Помощник заднего хода, Противотуманные фары (15А) |
| 3 | 10A | LCM, Правая фара ближнего света |
| 4 | 7.5A | Приборный щиток |
| 5 | 7.5A | LCM, подсветка панели приборов |
| 6 | 15A | EATC, Подогрев сидений |
| 7 | 15A | LCM, Автолампы/PAT/датчики солнечной нагрузки, стояночные/задние фонари, поворотные фонари |
| 8 | 10A | Блокировка переключения передач, Контроль скорости, Пневматическая подвеска |
| 9 | 20A | Фары дальнего света (LCM) |
| 10 | 10A | Модуль управления системой пассивной безопасности (RCM), подушки безопасности |
| 11 | 20A | Стоп-сигналы/контроль скорости |
| 12 | 15A | Комбинация приборов, Противоугонная система, Катушки зажигания, Катушка реле PCM |
| 13 | 10A | Модуль антиблокировочной системы тормозов, переключатель контроля тяги, реле ABS |
| 14 | 15A | Переключатель управления коробкой передач, LCM, крышка багажника, реле муфты кондиционера |
| 15 | 15A | Многофункциональный переключатель, поворотники |
| 16 | 7.5A | Модуль управления стеклоочистителями (WCM) |
| 17 | 10A | Цифровой датчик дальности передачи (DTR), лампы заднего хода, зеркала EC, сигнал DTR для помощника заднего хода |
| 18 | 7.5A | LCM, Передний блок управления магнитолой, Задний модуль управления аудиосистемой/климатом, Подсветка переключателя обогрева сидений, Подсветка переключателя замка двери, OHC, Подсветка переключателя обогрева заднего сиденья, Подсветка переключателя зеркал |
| 19 | 10A | EATC, Часы, Комбинация приборов, PCM |
| 20 | 7.5A | АБС, блокировка переключения передач |
| 21 | 15A | Многофункциональный переключатель, аварийная сигнализация |
| 22 | 15A | Многофункциональный переключатель, высокие стоп-сигналы, стоп-сигналы |
| 23 | 20A | Разъем Datalink, прикуриватель I/P |
| 24 | 5A | Передний блок радиоуправления |
| 25 | 15A | LCM, Лампы вежливости/по требованию |
| 26 | 5A | Датчик DTR, катушка реле стартера |
| 27 | 20A | Выключатель люка бензобака |
| 28 | 10A | Зеркала с подогревом |
| 29 | 20A | Модуль левой передней двери (DDM) |
| 30 | 7.5A | Переключатель открывания крышки багажника, выключатели блокировки дверей, переключатель управления левым передним сиденьем, модуль левой передней двери, переключатель зеркал с электроприводом, регулируемые педали, модуль крышки багажника с электроприводом, переключатель правого переднего сиденья в заднем подлокотнике (только для длинной колесной базы), подсветка переключателя клавиатуры, DSM (функция памяти) |
| 31 | 7.5A | Выключатель основного освещения, LCM |
| 32 | 10A | Электронное дневное/ночное зеркало, Навигационный модуль |
| 33 | 15A | Передний блок управления магнитолой, цифровой чейнджер компакт-дисков |
| Реле К101 | Дополнительное реле задержки (Signature) или реле стеклоподъемника (Executive), дополнительное питание окон, люка, I/P предохранитель 32 и блок радиоуправления |

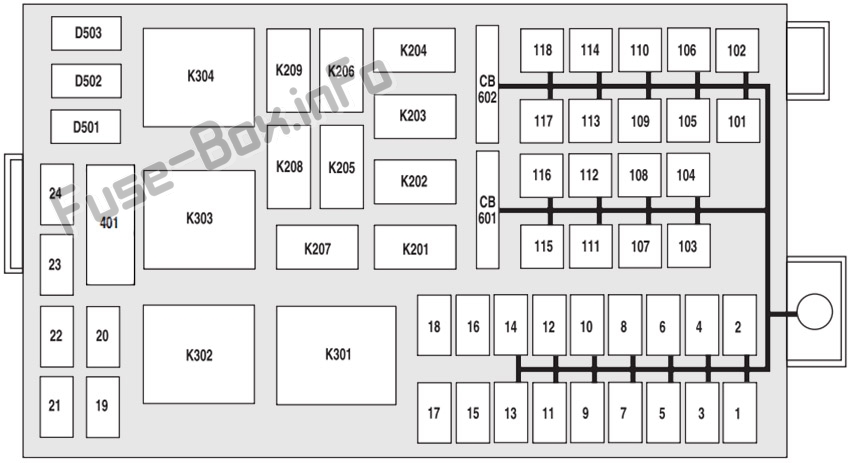

Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | 30A | Радио, I/P предохранитель 33 |
| 2 | 20A | Передняя розетка |
| 3 | — | Не используется |
| 4 | 15 A | Horn |
| 5 | 20A | Топливный насос, инерционный переключатель |
| 6 | 20A | Правая задняя розетка (только для длинной колесной базы) |
| 7 | 30A | Сиденья переднего водителя и переднего пассажира с подогревом |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | 10A | Модуль задней пневматической подвески (RASM) |
| 11 | 30A | Задние сиденья водителя/пассажира с подогревом (только для длинной колесной базы) |
| 12 | 20A | Левая задняя розетка (только для длинной колесной базы) |
| 13 | 7.5A | К генератору |
| 14 | 20A | Прикуриватели задних дверей (только для длинной колесной базы) |
| 15 | — | Не используется |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | — | Не используется |
| 19 | 15 А* | Датчик MAF, датчик DPFE, форсунки, PCM |
| 20 | 15 А* | PCM, соленоид вентиляции адсорбера, VMV, HEGO |
| 21 | - | Не используется |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | - | Не используется |
| 101 | 50A | Замок зажигания, стартер, предохранители I/P 2, 4, 6, 8, 13, 15, 17, 24 и 26 |
| 102 | 50A | Охлаждающий вентилятор (переменная скорость) |
| 103 | 40A | Двигатель вентилятора |
| 104 | 40A | Обогрев подсветки, предохранитель IP 28 |
| 105 | 30A | Реле EEC, предохранители PDB 19, 20, катушка реле топливного насоса, катушка реле муфты кондиционера |
| 106 | 40A | Модуль АБС |
| 107 | 40A | Предохранитель I/P 29, вспомогательное реле с задержкой (окна, люк, радио) |
| 108 | 30A | Предохранитель I/P 30, Сиденья с памятью, Переключатель сиденья с электроприводом, Поясничная опора, Регулируемые педали, Зеркала с памятью |
| 109 | 40A | Модуль опускания/защелки багажника |
| 110 | — | Не используется |
| 111 | — | Не используется |
| 112 | 40A | Замок зажигания, предохранители I/P, 10, 12, 14, 16, 18 |
| 113 | 40A | Предохранители I/P, 1, 3, 5, 7, 9, 31 |
| 114 | 30A | компрессор RASM |
| 115 | 40A | Предохранители I/P 11, 19, 21, 23, 25, 27 |
| 116 | 30A | Дворники |
| 117 | 30A | Задние сиденья с электроприводом (только для длинной колесной базы) |
| 118 | 20A | ABS |
| 201 | 1/2 ISO | Horn |
| 202 | 1/2 ISO | PCM |
| 203 | 1/2 ISO | Топливный насос |
| 204 | 1/2 ISO | Муфта кондиционера |
| 205 | — | Не используется |
| 206 | 1/2 ISO | Заземление поворотного фонаря |
| 207 | 1/2 ISO | Противотуманные фары |
| 208 | 1/2 ISO | Изоляция парковых фонарей |
| 209 | 1/2 ISO | Реле АБС |
| 301 | Полный ISO | Двигатель вентилятора |
| 302 | Полный ISO | соленоид стартера |
| 303 | Полный ISO | Подсветка с подогревом |
| 304 | Полный ISO | RASM |
| 401 | — | Не используется |
| 501 | Диод | PCM |
| 502 | Диод | Муфта кондиционера |
| 503 | — | Не используется |
| 601 | — | Не используется |
| 602 | — | Не используется |
2005, 2006
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Катушка реле стартера |
| 2 | 10A | Модуль управления системой пассивной безопасности (RCM), датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) |
| 3 | 10A | Аудио, головка управления навигацией |
| 4 | 10A | Фонари заднего хода |
| 5 | 10A | 2005: Аудио 2006: Не используется |
| 6 | 10A | Пассивная противоугонная система (PATS), катушка реле модуля управления трансмиссией (PCM), катушка реле катушки зажигания, катушка топливного реле |
| 7 | 10A | Модуль стеклоочистителя |
| 8 | 10A | Модуль крышки багажника с электроприводом (PDM), модуль управления освещением (LCM), переключатель отмены ускоренной передачи, приборная панель, катушка реле обогревателя заднего стекла, модуль компаса (2006 г.) |
| 9 | 7.5A | Подсветка выключателя зеркала, Подсветка выключателя замка двери, Управление аудиосистемой сзади, Подсветка выключателя обогрева сидений, LCM, Электрохроматическое зеркало, Потолочная консоль |
| 10 | 15A | Опасности |
| 11 | 10A | Модуль задней пневматической подвески (RASM) |
| 12 | 10A | ЛКМ (освещение) |
| 13 | 10A | Кластер, расширенный задний модуль помощи при парковке |
| 14 | 15A | Регулируемые педали |
| 15 | 10A | Модуль двойного автоматического контроля температуры (DATC) |
| 16 | 20A | Прикуриватель, OBD II |
| 17 | 10A | 2005: Модуль антиблокировочной тормозной системы (ABS), принудительная вентиляция картера (PCV) 2006: Модуль антиблокировочной тормозной системы (ABS) |
| 18 | 15A | LCM (Внутреннее освещение) |
| 19 | 10A | Переключатели модуля двери водителя (DDM), PDM, зеркала с электроприводом, DSM |
| 20 | 10A | LCM (правый ближний свет) |
| 21 | 10A | 2005: Светодиод PATS, Кластер, Аналоговые часы, Потолочная консоль 2006: светодиод PATS, кластер, аналоговые часы |
| 22 | 10A | LCM (левый ближний свет) |
| 23 | 10A | LCM |
| 24 | 15A | LCM (дальний свет), многофункциональный переключатель (вспышка на пас) |
| 25 | 10A | 2005: Блокировка переключения передач и тормоза (BTSI), подача сигнала выключателя остановки, выключатель деактивации контроля скорости 2006: Выключатель деактивации контроля скорости, подача сигнала выключателя остановки |
| 26 | 15A | LCM (стояночные огни, поворотники) |
| 27 | 10A | модуль ЦАП |
| 28 | 10A | Центральный верхний стоп-сигнал (CHMSL) |
| 29 | 15A | Поворотники |
| 30 | 15A | Стоп-сигналы |
| 31 | 10A | Переключатель цикла кондиционера, модуль обогрева сидений |
| 32 | 10A | Обогреватели зеркал |
| 33 | 15A | Аудио, Навигация |
| K101 | — | Реле обогревателя заднего стекла |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | Замок зажигания (ключ вставлен, RUN 1, RUN 2) |
| 2 | 25A | Замок зажигания (RUN/START, RUN/ACC, START) |
| 3 | 10A | Модуль управления трансмиссией (PCM) поддерживает питание |
| 4 | 20A | Питание топливного реле |
| 5 | 20A | Точка питания приборной панели |
| 6 | 15 A | Регулятор генератора |
| 7 | 30A | Питание реле PCM |
| 8 | 20A | Модуль двери водителя (DDM) |
| 9 | 15 A | Питание реле катушки зажигания |
| 10 | 20A | Питание реле звукового сигнала |
| 11 | 15 A | Питание реле муфты кондиционера |
| 12 | 20A | Аудио |
| 13 | 20A | Питание блока предохранителей панели приборов №3 |
| 14 | 20A | Выключатель стоп-сигнала |
| 15 | 15 A | Поясница, Топливный люк |
| 16 | 20A | Сиденья с подогревом |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 15 A | Форсунки |
| 20 | 15 A | PCM, датчик массового расхода воздуха (MAF) |
| 21 | 15 A | 2005: Нагрузки и датчики трансмиссии 2006: Нагрузки и датчики трансмиссии, питание катушки реле муфты кондиционера. |
| 22 | 10A | Модуль задней пневматической подвески (RASM) |
| 23 | 10A | Задержанный аксессуар (люк, аудиосистема и навигационная система) |
| 24 | — | Не используется |
| 101 | 40A | Питание реле вентилятора |
| 102 | 50A | Охлаждающий вентилятор |
| 103 | 50A | Питание блока предохранителей панели приборов №1 |
| 104 | 40A | Питание блока предохранителей панели приборов №2 |
| 105 | 30A | Питание реле стартера |
| 106 | 40A | Модуль АБС (насос) |
| 107 | 40A | Питание реле обогревателя заднего стекла |
| 108 | 40A | Модуль Power Decklid (PDM) |
| 109 | 20A | Модуль АБС (клапаны) |
| 110 | 30A | Модуль стеклоочистителя |
| 111 | 20A | Задняя розетка №1 |
| 112 | 30A | RASM (Воздушный компрессор) |
| 113 | 20A | Задняя розетка №2 |
| 114 | 20A | Люк |
| 115 | 20A | Задние прикуриватели |
| 116 | 30A | Выпадающий модуль |
| 117 | 30A | Модуль сиденья водителя |
| 118 | 20A | Задние сиденья с подогревом |
| K201 | Микрореле | Муфта кондиционера |
| K202 | — | Не используется |
| K203 | Микрореле | Катушка зажигания |
| K204 | Микрореле | PCM |
| K205 | — | Не используется |
| K206 | Микрореле | Fuel |
| K207 | — | Не используется |
| K208 | — | Не используется |
| K209 | Микрореле | Horn |
| K301 | Мини-реле | Стартер |
| K302 | Мини-реле | RASM (Воздушный компрессор) |
| K303 | Мини-реле | воздуходувка |
| K304 | Мини-реле | Аксессуар с задержкой |
| D501 | Диод | Муфта кондиционера |
| D502 | Диод | Обратная батарея |
| D503 | Диод | Звуковой сигнал, дверная защелка |
| CB601 | Автоматический выключатель 20А | Сиденья с электроприводом |
| CB602 | Автоматический выключатель 20А | Дополнительное реле с задержкой для окон, люка, аудиосистемы и навигационной системы |
2007, 2008, 2009, 2010, 2011
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Катушка реле стартера |
| 2 | 10A | Модуль управления системой пассивной безопасности (RCM), датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) |
| 3 | 10A | 2007: Аудиосистема, блок управления навигацией 2008-2011: Аудио |
| 4 | 10A | 2007-2008: Фонари заднего хода 2009-2011: Фонари заднего хода, антиблокировочная система тормозов (ABS) |
| 5 | 7.5A | Модуль управления освещением (LCM) |
| 6 | 10A | Пассивная противоугонная система (PATS), катушка реле модуля управления трансмиссией (PCM), катушка реле катушки зажигания, катушка топливного реле |
| 7 | 10A | Модуль стеклоочистителя |
| 8 | 10A | 2007–2008: модуль крышки багажника (PDM), переключатель отмены ускоренной передачи, приборная панель, модуль компаса, LCM. 2009-2011: Модуль Power Decklid (PDM), переключатель отмены ускоренной передачи, комбинация приборов, модуль компаса, LCM, переключатель контроля тяги. |
| 9 | 7.5A | 2007-2008: Подсветка выключателя зеркала, Подсветка выключателя замка двери, Подсветка выключателя обогрева сидений, Электрохромное зеркало 2009-2011: Подсветка выключателя замка двери, Подсветка выключателя обогрева сидений, Электрохромное зеркало |
| 10 | 15A | Опасности |
| 11 | 15A | Сигнал поворота |
| 12 | 15A | Аудио/навигация |
| 13 | 10A | 2007-2008: Расширенный задний модуль помощи при парковке, антиблокировочная тормозная система (ABS), приборная панель. 2009-2011: Расширенный задний модуль помощи при парковке, Cluster |
| 14 | 15A | Регулируемые педали, катушка вспомогательного реле с задержкой |
| 15 | 10A | Модуль двойного автоматического контроля температуры (DATC) |
| 16 | 20A | 2007-2008: Прикуриватель, OBD II 2009-2011: БД II |
| 17 | 10A | Переключатель цикла кондиционера, модули сидений с подогревом |
| 18 | 15A | LCM (Внутреннее освещение) |
| 19 | 7.5A | Переключатели модуля двери водителя (DDM), PDM, зеркала с электроприводом, DSM, DDM, светодиод PATS |
| 20 | 10A | LCM (правый ближний свет) |
| 21 | 10A | Аналоговые часы, LCM (Подсветка) |
| 22 | 10A | LCM (левый ближний свет) |
| 23 | 10A | LCM |
| 24 | 15A | LCM (дальний свет), многофункциональный переключатель (вспышка на пас) |
| 25 | 10A | Модуль DATC, Кластер |
| 26 | 15A | LCM (стояночные огни, поворотные огни, номерные огни) |
| 27 | — | Не используется |
| 28 | 7.5A | Тормозной сигнал, LCM (BTSI), ABS |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | 5A | LCM (ввод с клавиатуры) |
| 32 | 7.5A | 2007: Аксессуар с задержкой (навигация/аудио/люк) 2008-2011: Аксессуар задержки (аудио) |
| 33 | — | Не используется |
| K101 | — | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Замок зажигания |
| 2 | 20A | 2007: Люк в крыше, подогрев задних сидений 2008-2011: Задние сиденья с подогревом |
| 3 | 10A | Модуль управления трансмиссией (PCM) поддерживает питание и вентиляцию канистры |
| 4 | 20A | Питание топливного реле |
| 5 | 20A | Точка питания приборной панели |
| 6 | 15A | Регулятор генератора |
| 7 | 30A | Питание реле PCM |
| 8 | 20A | Модуль двери водителя (DDM) |
| 9 | 15A | Питание реле катушки зажигания |
| 10 | 20A | Питание реле звукового сигнала |
| 11 | 15A | Питание реле муфты кондиционера |
| 12 | 20A | Аудио |
| 13 | 10A | Модуль задней пневматической подвески (RASM) |
| 14 | 20A | Выключатель стоп-сигнала |
| 15 | 15A | Поясница, Топливный люк |
| 16 | 20A | Сиденья с подогревом |
| 17 | - | Не используется |
| 18 | - | Не используется |
| 19 | 15A | Форсунки |
| 20 | 15A | PCM |
| 21 | 15A | Нагрузки силового агрегата и датчики |
| 22 | — | Не используется |
| 23 | 10A | Зеркала с подогревом |
| 24 | - | Не используется |
| 101 | 40A | Питание реле вентилятора |
| 102 | 50A | Охлаждающий вентилятор |
| 103 | 50A | Питание блока предохранителей панели приборов №1 |
| 104 | 50A | Питание блока предохранителей панели приборов №2 |
| 105 | 30A | Питание реле стартера |
| 106 | 40A | Модуль АБС (насос) |
| 107 | 40A | Питание реле обогревателя заднего стекла |
| 108 | 40A | Модуль Power Decklid (PDM) |
| 109 | 20A | Модуль АБС (клапаны) |
| 110 | 30A | Модуль стеклоочистителя |
| 111 | 20A | Задняя розетка №1 (слева) |
| 112 | 30A | RASM (Воздушный компрессор) |
| 113 | 20A | Задняя розетка №2 (справа) |
| 114 | 20A | Питание блока предохранителей панели приборов №3 |
| 115 | 20A | Задние прикуриватели |
| 116 | 30A | Выдвижной модуль Decklid |
| 117 | 20A | 2007: Противотуманные фары 2008: Не используется 2009-2011: Прикуриватель |
| 118 | — | Не используется |
| K201 | Микрореле | Муфта кондиционера |
| K202 | Микрореле | 2007: Противотуманные фары 2008-2011: Не используется |
| K203 | Микрореле | Катушка зажигания |
| K204 | Микрореле | PCM |
| K205 | — | Не используется |
| K206 | Микрореле | Fuel |
| K207 | — | Не используется |
| K208 | — | Не используется |
| K209 | Микрореле | Horn |
| K301 | Мини-реле | Стартер |
| K302 | Мини-реле | RASM (Воздушный компрессор) |
| K303 | Мини-реле | воздуходувка |
| K304 | Мини-реле | Задний антиобледенитель |
| D501 | Диод | 2007: Муфта кондиционера 2008-2011: Не используется |
| D502 | Диод | Обратная батарея |
| D503 | Диод | Звуковой сигнал, дверная защелка |
| CB601 | Автоматический выключатель 20А | Сиденья с электроприводом, модуль сиденья водителя |
| CB602 | Автоматический выключатель 20А | 2007: Дополнительное реле с задержкой для окон, люка, аудиосистемы и навигационной системы. 2008-2011: Дополнительное реле с задержкой для окон, аудио |
