Предохранители и реле Lincoln Zephyr (2006)
Схемы относятся к указанным годам и вариантам Lincoln Zephyr (2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lincoln.
Расположение предохранителей Lincoln Zephyr 2006
Предохранители прикуривателя (розетка) в Lincoln Zephyr Это предохранитель № 15 (прикуриватель) в блоке предохранителей панели приборов и предохранитель № 17 (разъем питания консоли) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

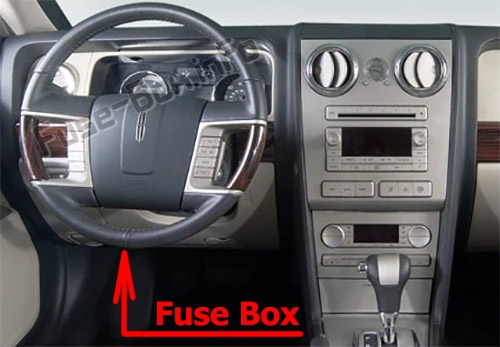

Пассажирский салон
Панель предохранителей расположена ниже и левее руля у педали тормоза (под приборной панелью).

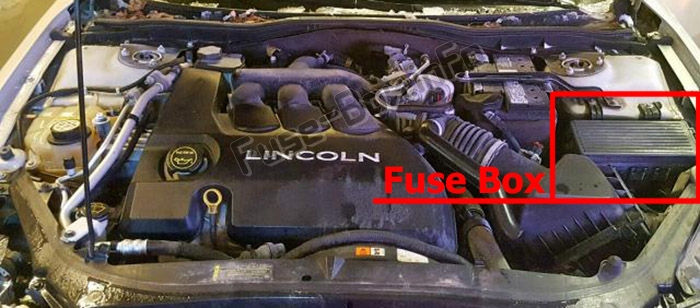

Моторного отсека
Распределительная коробка расположена в моторном отсеке (слева).
Схемы блока предохранителей
Схемы блока предохранителей

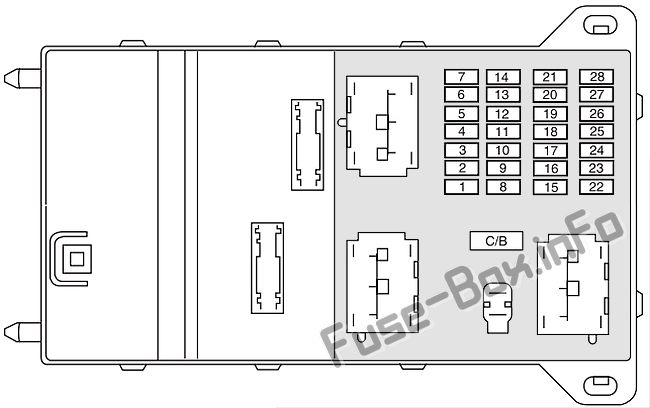

Пассажирский отсек
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Лампы заднего хода, Электрохроматическое зеркало |
| 2 | 20A | Рога |
| 3 | 15A | Экономия заряда батареи: Внутреннее освещение, Освещение лужи, Освещение багажника, Освещение перчаточного ящика, Задние электрические стеклоподъемники |
| 4 | 15A | Парковочные фонари, Освещение номерного знака |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 30A | Обогрев заднего стекла |
| 9 | 10A | Зеркала с подогревом |
| 10 | 30A | Катушка стартера, ПКМ |
| 11 | 15A | Дальний свет |
| 12 | 7.5A | Аксессуары Delay: Головные радиоустройства, Люк, Передние электрические стеклоподъемники, Электрохроматические зеркала |
| 13 | 7.5A | Комбинация приборов, КАМ-ПКМ, Аналоговые часы, Головные устройства климат-контроля, Соленоид вентиляции адсорбера |
| 14 | 15A | Насос омывателя |
| 15 | 20A | Зажигалка |
| 16 | 15A | Привод замка двери, соленоид замка крышки багажника |
| 17 | 20A | Сабвуфер, модуль THXII DSP |
| 18 | 20A | Головные радиоустройства, разъем OBDII |
| 19 | — | Не используется |
| 20 | 7.5A | Зеркала с электроприводом, DSP (радио THX/Navigation) |
| 21 | 7.5A | Стоп-сигналы |
| 22 | 7.5A | Аудио |
| 23 | 7.5A | Катушка реле стеклоочистителя, кластерная логика |
| 24 | 7.5A | OCS (пассажирское сиденье), индикатор PAD |
| 25 | 7.5A | RCM |
| 26 | 7.5A | Приемопередатчик PATS, соленоид блокировки переключения тормозов, переключатель педали тормоза |
| 27 | 7.5A | Кластер, головные устройства климат-контроля |
| 28 | 10A | ABS/Контроль тяги, Подогрев сидений, Компас |
| C/B | Автоматический выключатель 30А | Задние электрические стеклоподъемники, аксессуар с задержкой (предохранитель SJB 12) |

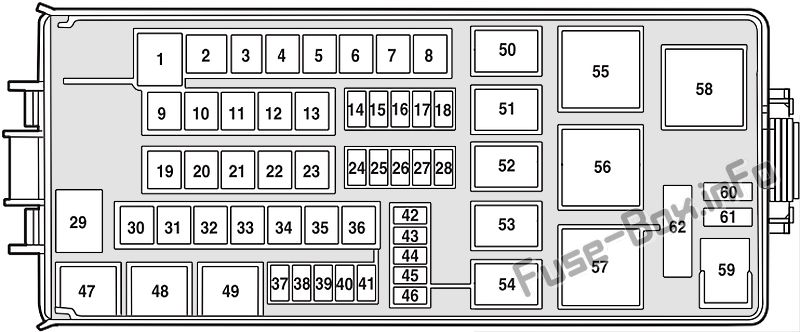

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А*** | Питание SJB (предохранители 12, 13, 14, 15, 16, 17, 18, C/B) |
| 2 | 40А** | Мощность силового агрегата |
| 3 | — | Не используется |
| 4 | 40А** | Двигатель вентилятора |
| 5 | — | Не используется |
| 6 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 7 | — | Не используется |
| 8 | — | Не используется |
| 9 | 20А** | Дворники |
| 10 | 20А** | Клапаны АБС |
| 11 | 30А** | Подогрев сидений, Пассажирское сиденье с подогревом/охлаждением |
| 12 | 30А** | Сиденье водителя с подогревом/охлаждением |
| 13 | — | Не используется |
| 14 | 15 А* | Замок зажигания |
| 15 | 10 А* | Логика модуля памяти |
| 16 | 15 А* | Передача инфекции |
| 17 | 20A* | Консольная точка питания |
| 18 | 10 А* | смысл генератора |
| 19 | 40А** | Логическая подача на SJB (твердотельные устройства) |
| 20 | 20А** | Усилитель THXII №1 |
| 21 | 20А** | Усилитель THXII №2 |
| 22 | — | Не используется |
| 23 | 60А** | Питание SJB (предохранители 1, 2, 4, 10, 11) |
| 24 | 15 А* | Противотуманные фары |
| 25 | 10 А* | Муфта компрессора кондиционера |
| 26 | 15 А* | Левый HID ближний свет |
| 27 | 15 А* | Правый HID ближний свет |
| 28 | — | Не используется |
| 29 | 60А*** | Вентилятор охлаждения двигателя |
| 30 | 30А** | Питание реле топливного насоса |
| 31 | 30А** | Пассажирское сиденье с электроприводом |
| 32 | 30А** | Водительское сиденье с электроприводом |
| 33 | 20А** | Люк |
| 34 | 30А** | Драйвер Умное стеклоподъемник |
| 35 | 30А** | Пассажирское интеллектуальное стеклоподъемник |
| 36 | 40А** | Насос АБС |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 15 А* | PCM, не связанный с выбросами |
| 43 | 15 А* | Катушка на штекере |
| 44 | 15 А* | Относящийся к выбросам PCM |
| 45 | — | Не используется |
| 46 | 15 А* | Форсунки |
| 47 | Реле 1/2 ISO | Противотуманные фары |
| 48 | Реле 1/2 ISO | Левый HID ближний свет |
| 49 | Реле 1/2 ISO | Правый HID ближний свет |
| 50 | Реле 1/2 ISO | Дворник Парк |
| 51 | Реле 1/2 ISO | Муфта кондиционера |
| 52 | — | Не используется |
| 53 | Реле 1/2 ISO | Стеклоочиститель РАБОТАЕТ |
| 54 | — | Не используется |
| 55 | Полное реле ISO | Топливный насос |
| 56 | Полное реле ISO | Двигатель вентилятора |
| 57 | Полное реле ISO | PCM |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | Диод | Топливный насос |
| 61 | — | Не используется |
| 62 | Автоматический выключатель | Запасной |
| * - Мини предохранители ** - предохранители А1 *** - предохранители А3 |
