Предохранители и реле Mahindra Bolero Neo 2021-2023
Схемы относятся к указанным годам и вариантам Mahindra Bolero Neo 2021-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mahindra.
Компактный внедорожник Mahindra Bolero Neo выпускается с 2021 года. В статье приведены схемы блоков предохранителей для Mahindra Bolero Neo 2021, 2022 и 2023, сведения о расположении блоков и назначении каждого предохранителя и реле.
Схема предохранителей Mahindra Bolero Neo 2021-2023
Содержание
Салонный блок предохранителей

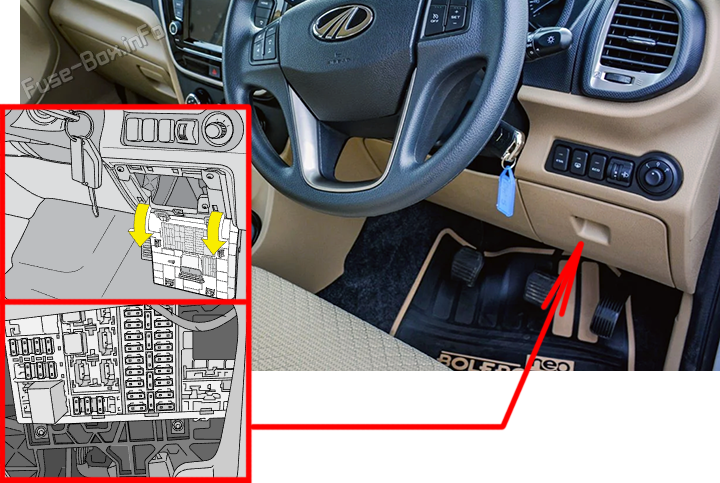

Расположение блока предохранителей
Чтобы получить доступ к салонному блоку предохранителей, потяните наружу крышку под панелью переключателей. Внутри блока предусмотрены запасные предохранители.

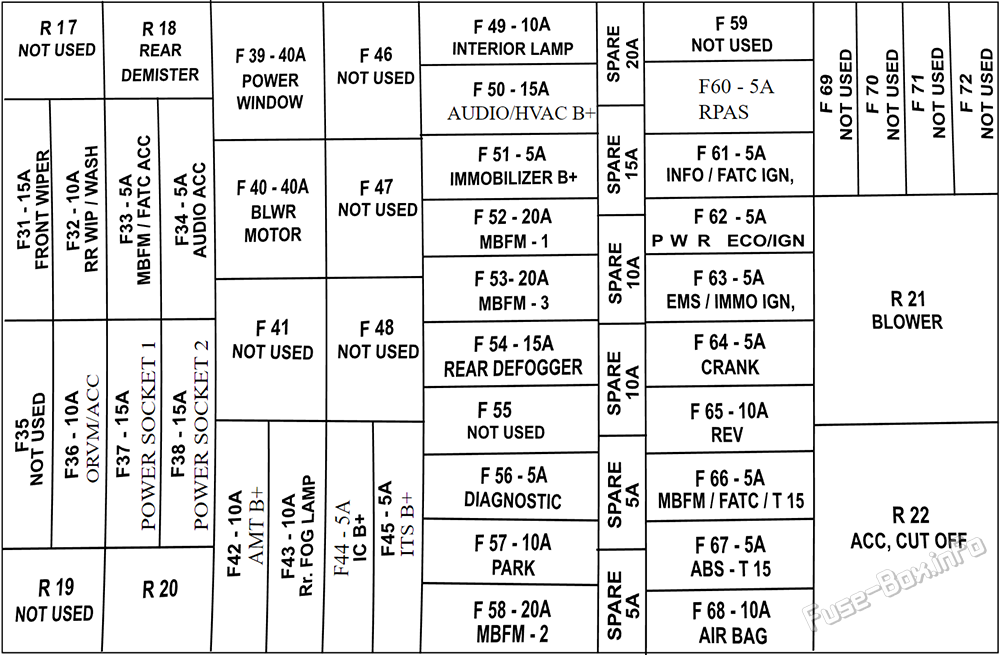

Схема блока предохранителей
| № | Номинал | Цепь |
|---|---|---|
| F31 | 15A | Передний стеклоочиститель |
| F32 | 10A | Задний стеклоочиститель / информационно-развлекательная система / IC |
| F33 | 5A | MBFM/ACC |
| F34 | 5A | Аудиосистема, ACC |
| F35 | – | – |
| F36 | 10A | ORVM/ACC |
| F37 | 15A | Розетка питания 1 |
| F38 | 15A | Розетка питания 2 |
| F39 | 40A | Стеклоподъёмники |
| F40 | 40A | Электродвигатель вентилятора отопителя |
| F41 | – | – |
| F42 | 10A | AMT B+ |
| F43 | 10A | Задний противотуманный фонарь |
| F44 | 5A | Комбинация приборов, B+ |
| F45 | 5A | ITS B+ |
| F46 | – | – |
| F47 | – | – |
| F48 | – | – |
| F49 | 10A | Освещение салона |
| F50 | 15A | AUDIO / HVAC B+ |
| F51 | 5A | Иммобилизатор B+ |
| F52 | 20A | MBFM-1 |
| F53 | 20A | MBFM-3 |
| F54 | 15A | Обогрев заднего стекла |
| F55 | – | – |
| F56 | 5A | Диагностика |
| F57 | 10A | Габаритные огни |
| F58 | 20A | MBFM-2 |
| F59 | – | – |
| F60 | 5A | RPAS |
| F61 | 5A | Информационно-развлекательная система / FATC, IGN |
| F62 | 5A | Питание ECO/IGN |
| F63 | 5A | Иммобилайзер EMS, IGN |
| F64 | 5A | Запуск двигателя |
| F65 | 10A | Фонари заднего хода |
| F66 | 5A | MBFM / FATC / T15 |
| F67 | 5A | ABS - T15 |
| F68 | 10A | Подушки безопасности |
| F69 | – | – |
| F70 | – | – |
| F71 | – | – |
| F72 | – | – |
| Реле | ||
| R15 | – | |
| R18 | Реле обогрева стекла | |
| R19 | – | |
| R20 | – | |
| R21 | Вентилятор отопителя | |
| R22 | Отключение AC |
Блок предохранителей в моторном отсеке

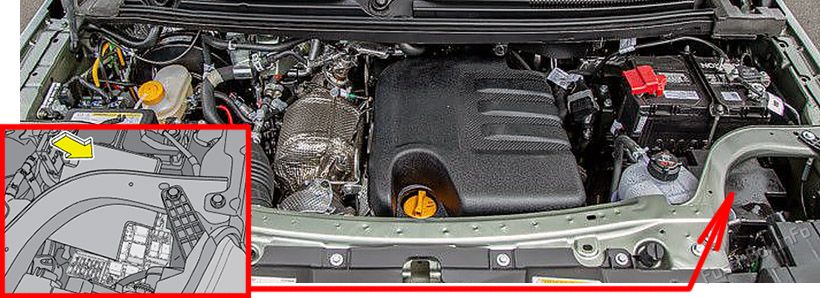

Расположение блока предохранителей
Блок предохранителей в моторном отсеке расположен рядом с аккумулятором автомобиля. Здесь находятся предохранители цепей двигателя.
Чтобы снять крышку блока предохранителей:
- слегка прижмите крышку со стороны фары и освободите передний фиксатор;
- затем нажмите на верхнюю часть крышки со стороны аккумулятора и полностью снимите её.

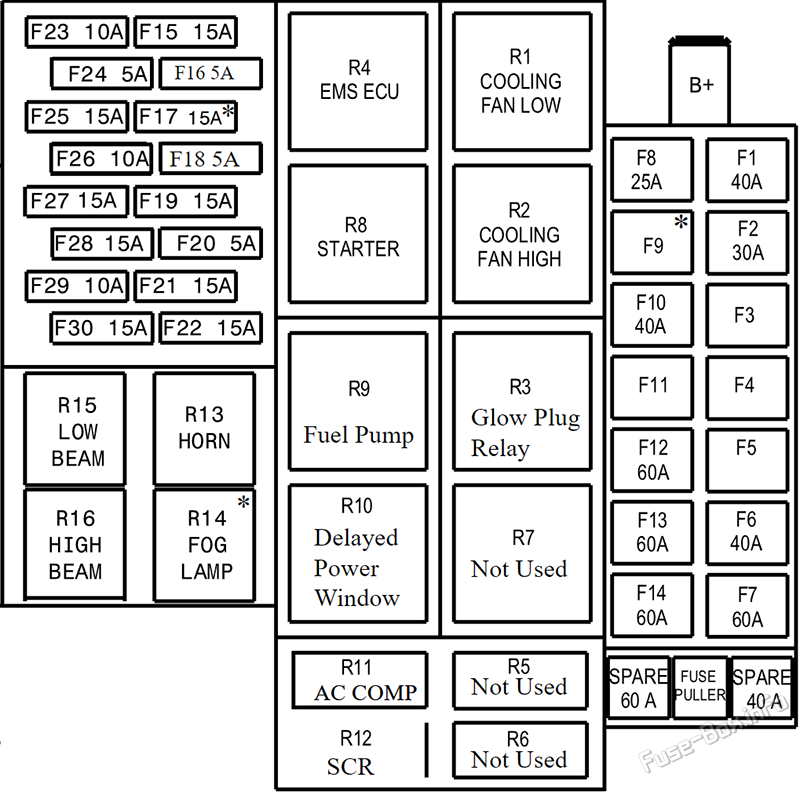

Схема блока предохранителей
| № | Номинал | Цепь |
|---|---|---|
| F1 | 40A | Электродвигатель ABS |
| F2 | 30A | Питание EMS |
| F3 | – | – |
| F4 | – | – |
| F5 | – | – |
| F6 | 40A | Соленоид стартера |
| F7 | 60A | Дополнительная функция EC, B+ |
| F8 | 25A | Соленоид ABS |
| F9 | 40A | Свечи накаливания |
| F10 | 40A | Стеклоподъёмники с защитой от защемления |
| F11 | – | – |
| F12 | 60A | Кабель аккумулятора 2 |
| F13 | 60A | Аккумулятор 1 |
| F14 | 60A | Кабель аккумулятора 3 |
| F15 | 15A | Звуковой сигнал |
| F16 | 5A | DRL |
| F17 | 15A | Передняя противотуманная фара |
| F18 | 5A | SCR |
| F19 | 15A | Ближний свет |
| F20 | 5A | BMS, EMS |
| F21 | 15A | Дальний свет |
| F22 | 15A | Топливный насос |
| F23 | 10A | Блок управления свечами накаливания |
| F24 | 5A | ESS/ WIF/ TPS |
| F25 | 15A | EGR/ PBA/ FMU |
| F26 | 10A | Компрессор AC |
| F27 | 15A | Питание EMS от аккумулятора 2 |
| F28 | 15A | NOx, HFM, UDM |
| F29 | 10A | Питание EMS от аккумулятора 1 |
| F30 | 15A | Выключатель стоп-сигналов |
| Реле | ||
| R1 | Низкая скорость вентилятора охлаждения | |
| R2 | Высокая скорость вентилятора охлаждения | |
| R3 | Блок управления свечами накаливания | |
| R4 | EMS ECU | |
| R5 | – | |
| R6 | – | |
| R7 | – | |
| R8 | Запуск двигателя | |
| R9 | Топливный насос | |
| R10 | Стеклоподъёмники с защитой от защемления | |
| R11 | Компрессор AC | |
| R12 | SCR | |
| R13 | HORN | |
| R14 | Противотуманные фары | |
| R15 | Ближний свет | |
| R16 | Дальний свет |

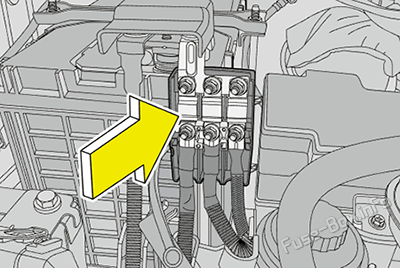

Блок предохранителей на аккумуляторе
Блок предохранителей на аккумуляторе подключён к его положительной клемме.
Блок предохранителей на аккумуляторе включает следующие элементы:
- главный предохранитель цепи зарядки –125A (розовый);
- предохранитель шины –80A (белый);
- предохранитель вентилятора охлаждения –60A (жёлтый).
