Предохранители и реле Mahindra e2o E20 2014-2019
Схемы относятся к указанным годам и вариантам Mahindra e2o E20 2014-2019. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mahindra.
Городской электромобиль Mahindra e2o выпускался с 2016 по 2020 год. В статье приведены схемы блоков предохранителей для Mahindra e2o 2014, 2015, 2016, 2017, 2018 и 2019, сведения о расположении блоков и назначении каждого предохранителя и реле.
Схема предохранителей Mahindra e2o / e2o Plus
Содержание

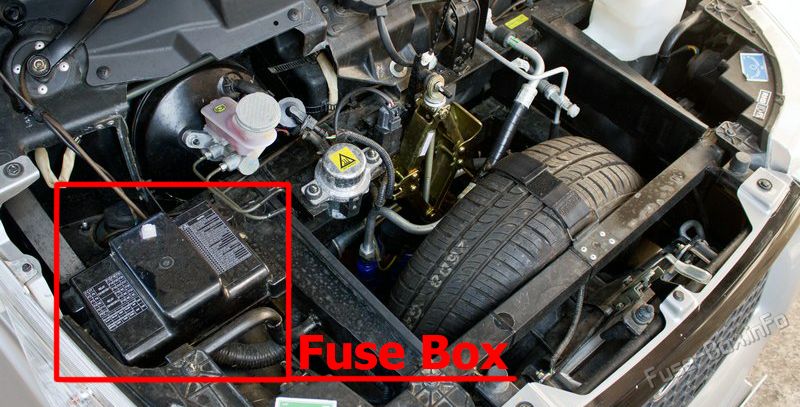

Расположение блока предохранителей
Блок предохранителей расположен под капотом, под правой боковой крышкой. Чтобы открыть его, потяните крышку вверх.

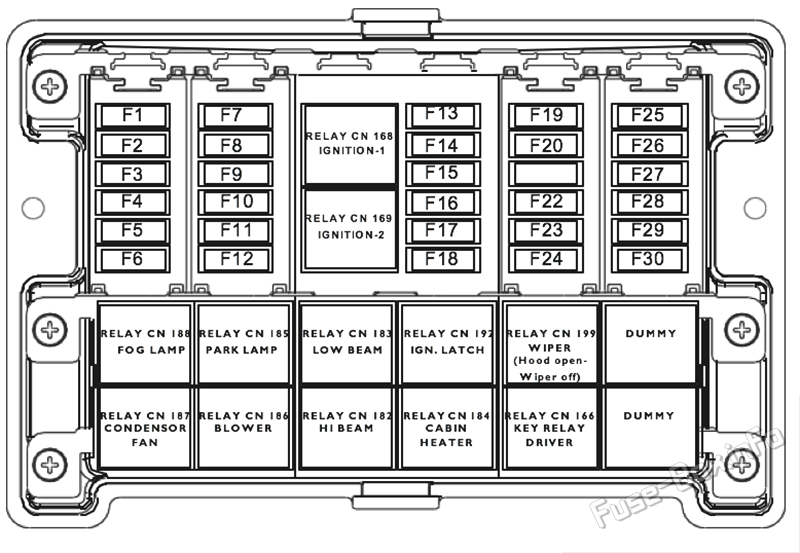

Схема блока предохранителей
| № | Номинал | Защищаемая цепь |
|---|---|---|
| F1 | 15A | Ближний свет фар LH и RH |
| F2 | 3A | P2, P4, P6: габаритные огни, H/L ближнего и дальнего света Plus P8: задние габаритные огни, H/L ближнего и дальнего света, стоп-сигналы, HMSL и аварийная сигнализация |
| F3 | 3A/20A | P2, P4, P6: стоп-сигналы и HMSL Plus P8: стоп-сигналы, HMSL и аварийная сигнализация |
| F4 | 7.5A/5A | Звуковой сигнал |
| F5 | 15A | P2, P4, P6: замки левой и правой дверей и отпирание задней двери Plus P8: передний стеклоочиститель |
| F6 | 15A | P2, P4, P6: передний стеклоочиститель Plus P8: замки левой и правой дверей и отпирание задней двери |
| F7 | 15A | Дальний свет LH и RH |
| F8 | 5A | Габаритные огни, плафон, подсветка водителя и заднее освещение |
| F9 | 3A/5A | P2, P4, P6: реле насоса омывателя и отопитель A/C Plus P8: дистанционный вентилятор и регулятор вентилятора BLDC |
| F10 | - | - |
| F11 | 15A | Дистанционное управление, обычный конденсатор и регулятор вентилятора BLDC |
| F12 | 15A/20A | Модуль контроля давления и скорости (SRM) |
| F13 | 30A | Электродвигатели стеклоподъёмников LH и RH |
| F14 | 20A | 5.2.4 Электровакуумный насос (при наличии EVP) |
| F15 | 15A | Обогрев заднего стекла |
| F16 | 7.5A | P2, P4, P6: передние противотуманные фары |
| F17 | 3A | Ключ KSI ON/OFF (зажигание) |
| F18 | 3A | P2, P4, P6: регулировка ORVM, фары H/L LH и RH, переключатель Plus P8: регулировка ORVM, фары H/L LH и RH, вентилятор |
| F19 | 15A | P2, P4, P6: указатели поворота и аварийная сигнализация Plus P8: комбинация приборов |
| F20 | 7.5A/10A | Информационно-развлекательная система |
| F21 | 3A | P2, P4, P6: модуль HVAC, аварийная сигнализация и комбинация приборов IP Plus P8: модуль HVAC, аварийная сигнализация и SIU |
| F22 | - | - |
| F23 | 20A | P2, P4, P6: омыватель и звуковой сигнал |
| F24 | 3A | P2, P4, P6: электроусилитель рулевого управления (EPS) |
| F25 | 3A | Зажигание I/P — BCM и IEMS |
| F26 | 7.5A | Розетка AUX 12V |
| F27 | 3A | Зажигание I/P — KSI SSR |
| F28 | 3A | Подрулевой переключатель — указатели поворота, стеклоочиститель и омыватель |
| F29 | 3A | IGN I/P — HVAC, информационная система и OBD |
| F30 | 10A/15A | P2, P4, P6: PRNDL, фонарь заднего хода, камера и вентилятор двигателя Plus P8: PRNDL, фонарь заднего хода, камера, вентилятор двигателя и стеклоподъёмники LH & RH |
| Реле | ||
| CN166 | Привод замка | |
| CN168 | Реле KSI 1 | |
| CN169 | Реле KSI 2 | |
| CN182 | Дальний свет | |
| CN183 | Ближний свет | |
| CN184 | Датчик температуры воздуха | |
| CN185 | Габаритные огни | |
| CN186 | Вентилятор отопителя | |
| CN187 | Вентилятор конденсатора | |
| CN188 | Передние противотуманные фары | |
| CN192 | Реле зажигания | |
| CN199 | Стеклоочиститель |
