Предохранители и реле Mahindra Marazzo 2019-2023

Схемы относятся к указанным годам и вариантам Mahindra Marazzo 2019-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mahindra.



Компактвэн Mahindra Marazzo выпускается с 2019 года. В статье приведены схемы блоков предохранителей для Mahindra Marazzo 2019, 2020, 2021, 2022 и 2023, сведения о расположении блоков и назначении каждого предохранителя и реле.

Схема предохранителей Mahindra Marazzo (2019-2023)

Mahindra Marazzo (2019-2023)

Салонный блок предохранителей

Расположение блока предохранителей

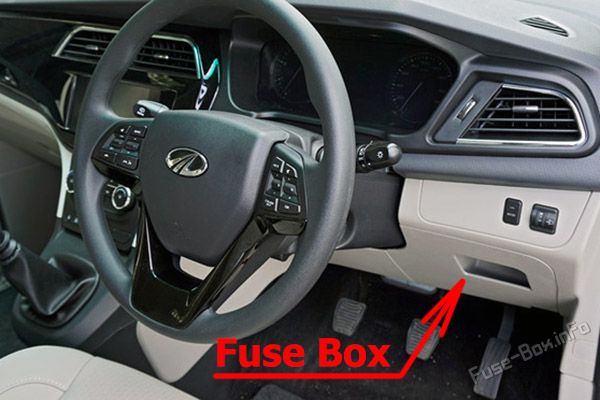

Салонный блок предохранителей расположен под панелью приборов со стороны водителя. Для доступа снимите верхнюю панель, показанную на изображении.Расположение предохранителей в салоне Mahindra Marazzo (2019-2023)

Схема блока предохранителей

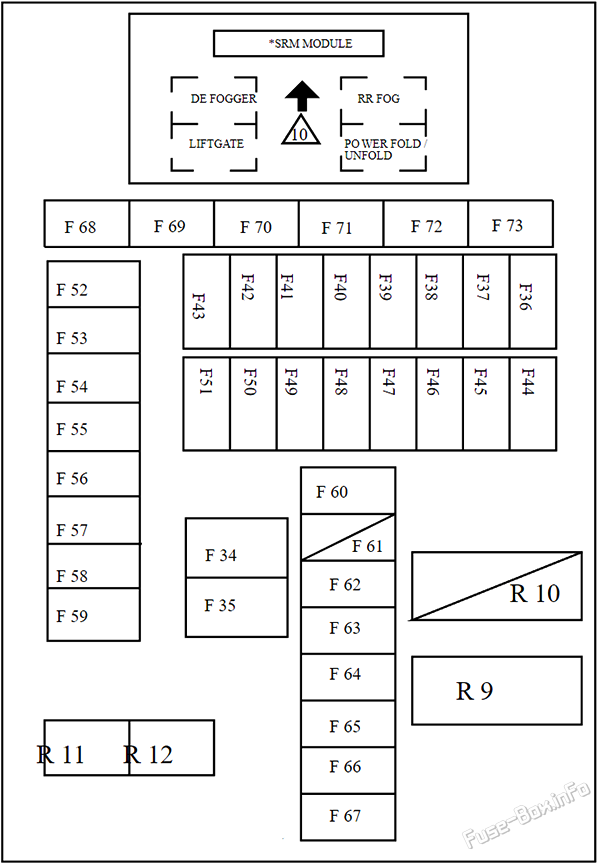

Схема салонного блока предохранителей Mahindra Marazzo (2019, 2020, 2021, 2022, 2023)

Назначение предохранителей в салонном блоке
№ЦепьНоминал
F34POWER WINDOW40A
F35BLWR MOTOR40A
F36MBFM-25A
F37DIAGNOSTIC5A
F38INFOTAINMENT B+15A
F39CRANK AMT/EMS5A
F40PARK10A
F41TAILGATE ACTUATOR10A
F42EPS5A
F43POWER FOLD/ANTI PINCH15A
F44MBFM-120A
F45IMMO/ ITS B+5A
F46IC/FATC B+10A
F47ORVM SW IP, HL COMBI IP, RR AC RL COIL IP, FR BLWR RLY COIL IP, DEMISTR RLY COIL IP10A
F48ITS/RVC/INFO IGN
BS6: IGN ITS/RVC/INFO/FRNT & RR USB ILLUMNTN		5A
F49AIRBAG10A
F50ABS5A
F51REAR FOG10A
F52REAR DEFOGGER20A
F53KEY IN5A
F54INTERIOR LAMP10A
F55REVERSE10A
F56INFOTAINMENT ACC5A
F57MBFM/IC/ETC/FATC IGN5A
F58POWER WINDOW REAR30A
F59REAR AC30A
F60MBFM-320A
F61--
F62POWER ECO/PAB LED5A
F63REAR WIPER10A
F64IMMO/EMS IGN10A
F65P/O FRONT15A
F66FATC/MBFM ACC5A
F67WIPER FRONT25A
F68SPARE5A
F69SPARE
BS6: IGN AMT		10A
F70SPARE15A
F71SPARE20A
F72SPARE25A
F73SPARE30A
RELAY
R9BLOWER RELAY
R10-
BS6: REV RELAY (AMT) / ACCESORY CUT OFF RELAY NORMALLY CLOSED (MT)
R11DEMISTER RELAY
R12LIFT GATE RELAY

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

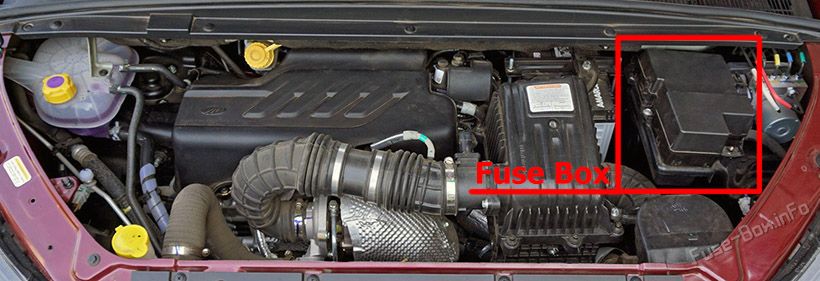

Блок предохранителей в моторном отсеке расположен рядом с аккумулятором. Чтобы открыть крышку, нажмите фиксатор со стороны двигателя и поднимите её. Запасные предохранители находятся внутри блока. Для замены используйте предохранитель того же номинала.Расположение предохранителей в моторном отсеке Mahindra Marazzo (2019-2023)

Схема блока предохранителей

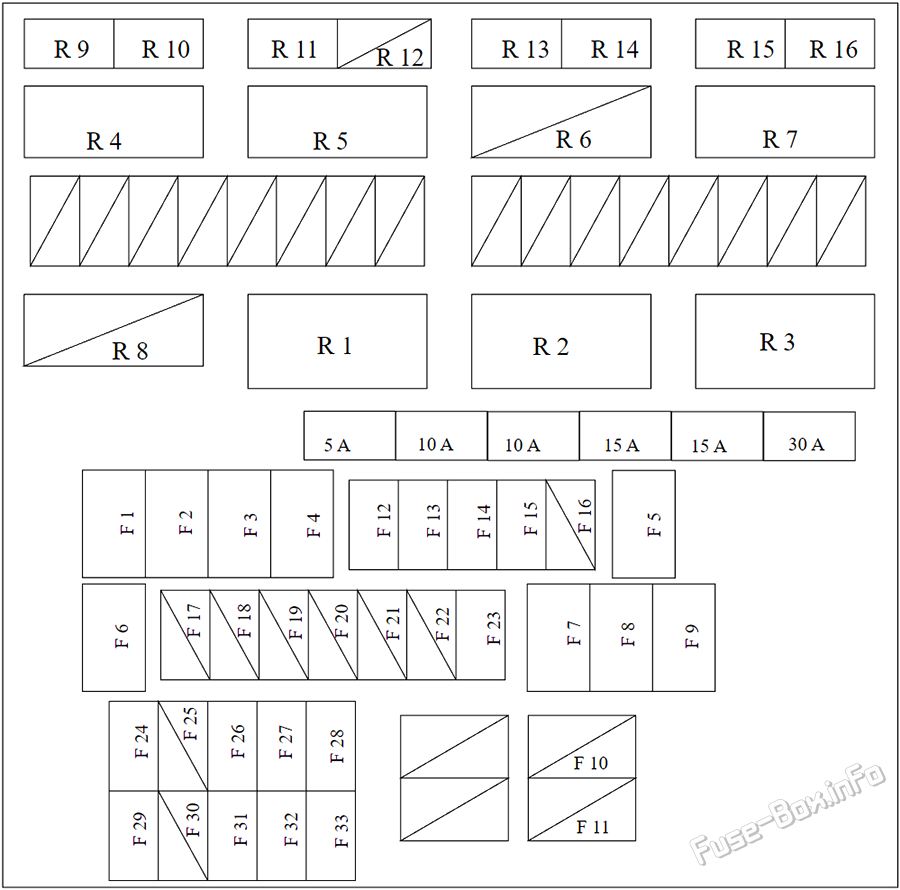

Схема блока предохранителей в моторном отсеке Mahindra Marazzo (2019, 2020, 2021, 2022, 2023)

6.4.2 Назначение предохранителей в блоке моторного отсека
№ЦепьНоминал
F1CAB BATT. 160A
F2GLOW PLUG40A
F3CAB BATT. 260A
F4STARTER SOLENOID40A
F5ABS MOTOR40A
F6EMS MAIN RELAY I/P30A
F6BS6: EMS40A
F7COOLING FAN60A
F8ABS SOLENOID25A
F9CAB BATT. 360A
F10BS6: AMT BAT130A
F11--
F12H/L HIGH BEAM15A
F13H/L LOW BEAM15A
F14HORN15A
F15FOG/CORNERING LAMP10A
F16BS6: EMS B+5A
F17--
F18--
F19--
F20--
F21BS6: SCR5A
F22BS6: AMT BAT215A
F23FUEL FEED PUMP15A
F24AC CLUTCH10A
F25--
F26EMS BATT. 110A
F27AC PR SW
BS6: NOT USED		5A
F28EGR/FMU/BPA
BS6: NOT USED		15A
F29STOP LAMP15A
F30--
F31EMS BATT. 210A/15A
F32HFM
BS6: NOT USED		10A
F33AC RELAY COIL10A
F33BS6: датчик HFM, температура и вариант топлива, топливный насос HP, контур охлаждения EGR, вентилятор AC, реле регулятора водяного насоса SCR с ручным управлением охлаждением, катушка компрессора AC, катушка Glow suil15A
RELAY
R1COOLING FAN HIGH RELAY
R2GLOW PLUG RELAY
R3COOLING FAN LOW RELAY
R4STARTER SOLENOID RELAY
R5GNS RELAY
BS6: BREAK LAMP RELAY
R6-
R7EMS ECU RELAY
R8-
R9HEAD LAMP LOW BEAM
R10HORN RELAY
R11FRONT FOG LAMP RELAY RH
R12BS6: SCR RELAY
R13AC COMPRESSOR RELAY
R14FRONT FOG LAMP RELAY LH
R15FUEL FEED PUMP RELAY
R16HEAD LAMP HI BEAM

Блок предохранителей на аккумуляторе

Блок предохранителей на аккумуляторе подключён к его положительной клемме.Mahindra Marazzo (2019, 2020, 2021, 2022, 2023)

№ЦепьНоминал
1Электродвигатель EPS80A
2B — положительный вывод150A
3Блок предохранителей в моторном отсеке80A
