Предохранители и реле Mahindra Nuvosport 2016-2020
Схемы относятся к указанным годам и вариантам Mahindra Nuvosport 2016-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mahindra.
Компактный внедорожник Mahindra NuvoSport выпускался с 2016 по 2020 год. В статье приведены схемы блоков предохранителей для Mahindra NuvoSport 2016, 2017, 2018, 2019 и 2020, сведения о расположении блоков и назначении каждого предохранителя и реле.
Схема предохранителей Mahindra NuvoSport
Содержание
Салонный блок предохранителей
Расположение блока предохранителей

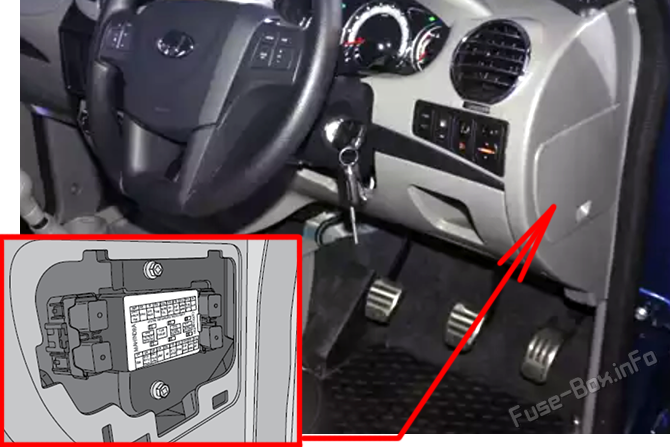

Чтобы получить доступ к салонному блоку предохранителей, потяните наружу крышку под панелью переключателей.

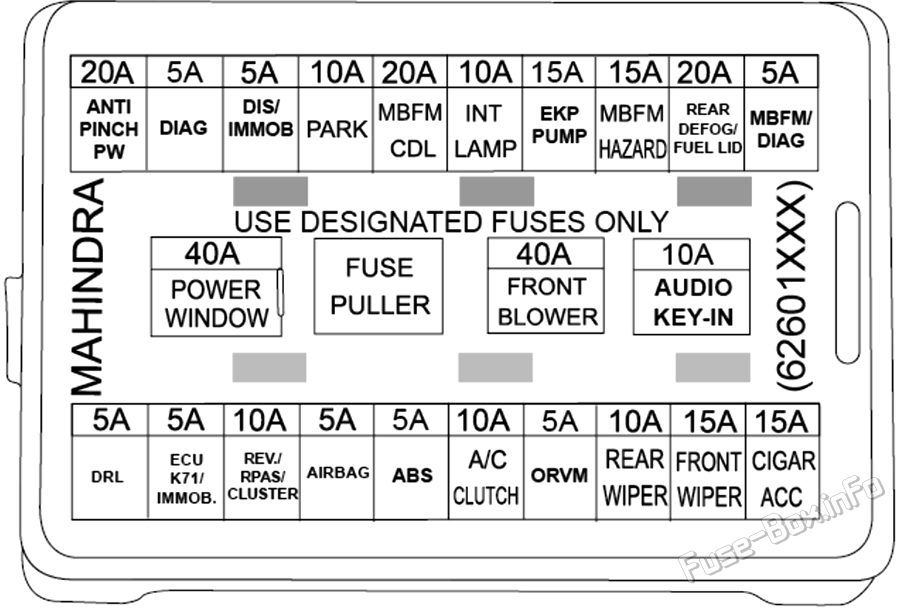

Схема блока предохранителей
| № | Номинал | Цепь |
|---|---|---|
| 1 | 20A | ANTI PINCH PW |
| 2 | 10A | TCU B+ |
| 3 | 5A | DIS / IMMO |
| 4 | 10A | PARK |
| 5 | 20A | MBFM / CDL |
| 6 | 10A | INT LMP |
| 7 | 15A | EKP PUMP |
| 8 | 10A | Габаритные огни |
| 9 | 15A | MBFM / HAZARD |
| 10 | 20A | REAR DEFOG / FUEL LID |
| 11 | 15A | MBFM / DIAG |
| 12 | 5A | DRL |
| 13 | 5A | ECU K-71 / IMMO |
| 14 | 10A | REV / RPAS / CLUSTER / ORVM |
| 15 | 5A | AIRBAG |
| 16 | 5A | ABS |
| 17 | 5A | TCU / TGS |
| 18 | 10A | AC CLUTCH |
| 19 | 10A | REAR WIPER |
| 20 | 15A | FRONT WIPER |
| 21 | 15A | CIGAR / ACC |
| 22 | 10A | AUDIO KEY IN |
| 23 | 40A | POWER WINDOW |
| 24 | 40A | FRONT BLOWER |
| 25 | 40A | PUMP MOTOR |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

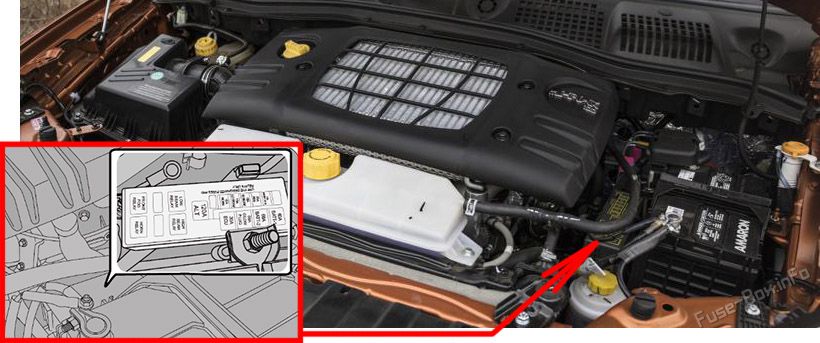

Блок предохранителей в моторном отсеке расположен рядом с аккумулятором. Слегка прижмите крышку со стороны фары и освободите передний фиксатор. Затем нажмите на верхнюю часть крышки со стороны аккумулятора и полностью снимите её.

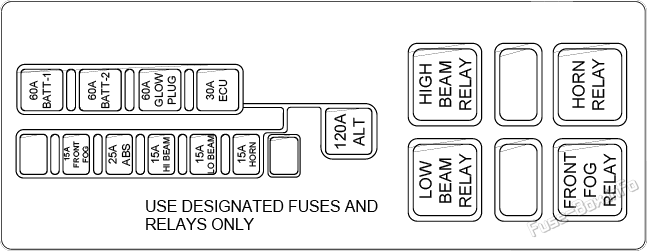

Схема блока предохранителей
| № | Номинал | Цепь |
|---|---|---|
| 1 | 120A | Стартер |
| 2 | 60A | BATT-1 |
| 3 | 60A | BATT-2 |
| 4 | 60A | GLOW PLUG |
| 5 | 30A | ECU |
| 6 | 15A | FRONT FOG |
| 7 | 15A | HI BEAM |
| 8 | 15A | LOW BEAM |
| 9 | 15A | HORN |
| 10 | 25A | ABS |

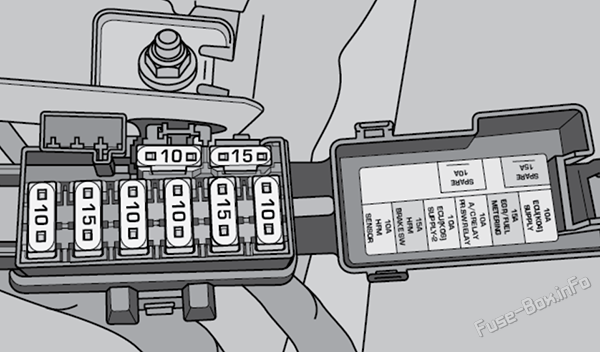

2.2.4.8 Блок предохранителей жгута двигателя расположен под панелью приборов
| № | Номинал | Цепь |
|---|---|---|
| 1 | 15A | EGR / FUEL METERING |
| 2 | 15A | BRAKE CLUTCH |
| 3 | 10A | ECU K-6 |
| 4 | 10A | ECU-K4 |
| 5 | 10A | AC RELAY / PR.SW RELAY |
| 6 | 10A | HFM SENSOR |
Реле
| № | Цепь |
|---|---|
| 1 | Реле вентилятора |
| 2 | Сброс давления |
| 3 | Реле насоса |
| 4 | Компрессор AC |
| 5 | Реле топливного насоса |
| 6 | Реле заднего противотуманного фонаря |
| 7 | Реле обогрева стекла |
| 8 | Реле дальнего света |
| 9 | Реле ближнего света |
| 10 | Звуковой сигнал |
| 11 | Реле передних противотуманных фар |
| 12 | Запуск двигателя |
| 13 | Реле вентилятора охлаждения - 1 |
| 14 | Реле вентилятора охлаждения - 2 |
| 15 | Реле предохранителей |
| 16 | Реле ECU |
| 17 | Реле переключения |
Блок предохранителей на аккумуляторе

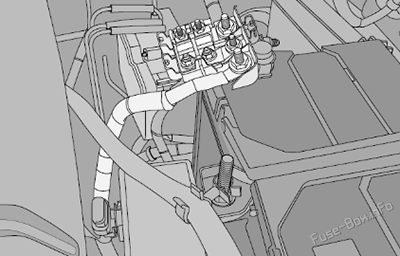

Блок предохранителей на аккумуляторе подключён к его положительной клемме. Он защищает цепь генератора, питание основного блока в моторном отсеке и электрический вентилятор охлаждения.
| № | Номинал | Цепь |
|---|---|---|
| 1 | 60A | Вентилятор охлаждения - 1 |
| 2 | 60A | Вентилятор охлаждения - 1 |
