Предохранители и реле Mahindra Thar 2021-2023

Схемы относятся к указанным годам и вариантам Mahindra Thar 2021-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mahindra.



В статье рассмотрено второе поколение Mahindra Thar, выпускаемое с 2021 года. Здесь приведены схемы блоков предохранителей для Mahindra Thar 2021, 2022 и 2023, сведения о расположении блоков и назначении каждого предохранителя и реле.

Схема предохранителей Mahindra Thar 2021-2023

Mahindra Thar (2021-2023..)

Салонный блок предохранителей

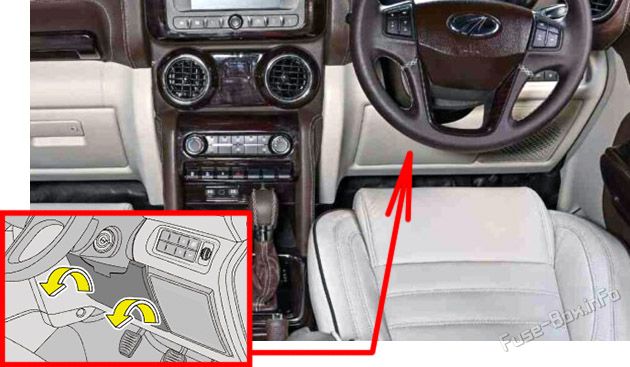

Расположение блока предохранителей

Чтобы получить доступ к салонному блоку предохранителей, потяните наружу крышку под панелью переключателей.Расположение предохранителей в салоне Mahindra Thar (2021, 2022, 2023)

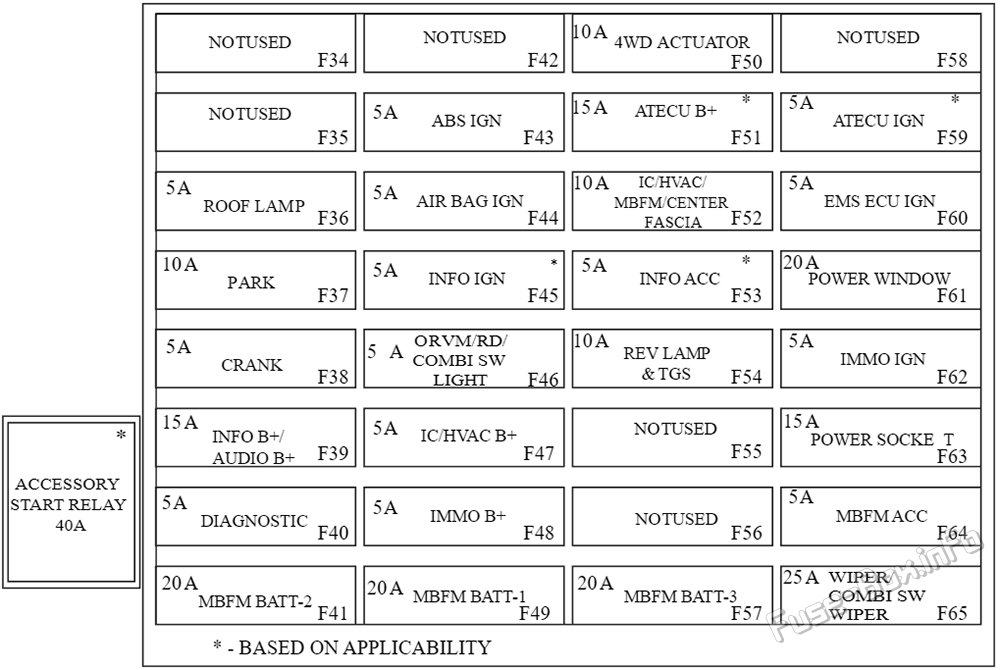

Схема блока предохранителей

Схема салонного блока предохранителей Mahindra Thar (2021, 2022, 2023)

Назначение предохранителей в салонном блоке
№НоминалЦепь
F34––
F35––
F365AROOF LAMP
F3710APARK
F385ACRANK
F3915AINFO B+ / AUDIO B+
F405ADIAGNOSTIC
F4120AMBFM BATT-2
F42––
F435AABS IGN
F445AAIR BAG IGN
F455AINFO IGN
F465AORVM / RD / COMBI SW LIGHT
F475AIC/HVAC B+
F485AIMMO B+
F4920AMBFM BATT-1
F5010A4WD ACTUATOR
F5115AAT ECU B+
F5210AIC / HVAC / MBFM / CENTER FASCIA
F535AINFO ACC
F5410AREV LAMP & TGS
F55––
F56__
F5720AMBFM BATT-3
F58––
F595AAT ECU IGN
F605AEMS ECU IGN
F6120APOWER WINDOW
F625AIMMO IGN
F6315APOWER SOCKET
F645AMBFM ACC
F6525AWIPER / COMBI SW WIPER
R140AACCESSORY START RELAY

Блок предохранителей в моторном отсеке

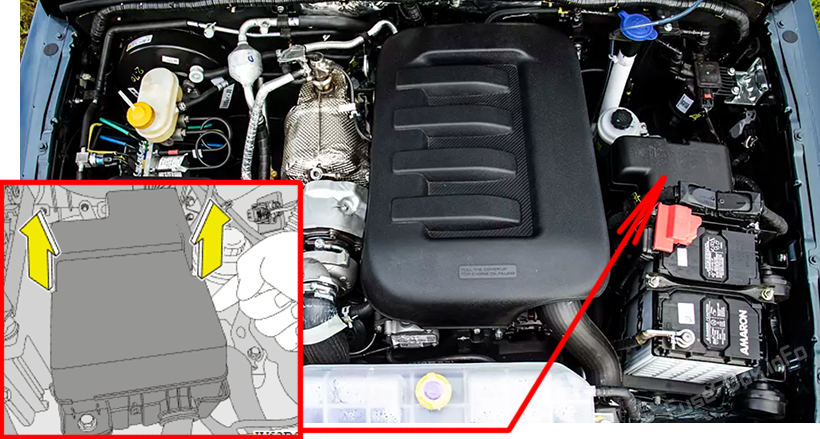

Расположение блока предохранителей

Чтобы открыть блок предохранителей, нажмите фиксатор крышки и поднимите её.Расположение предохранителей в моторном отсеке Mahindra Thar (2021, 2022, 2023)

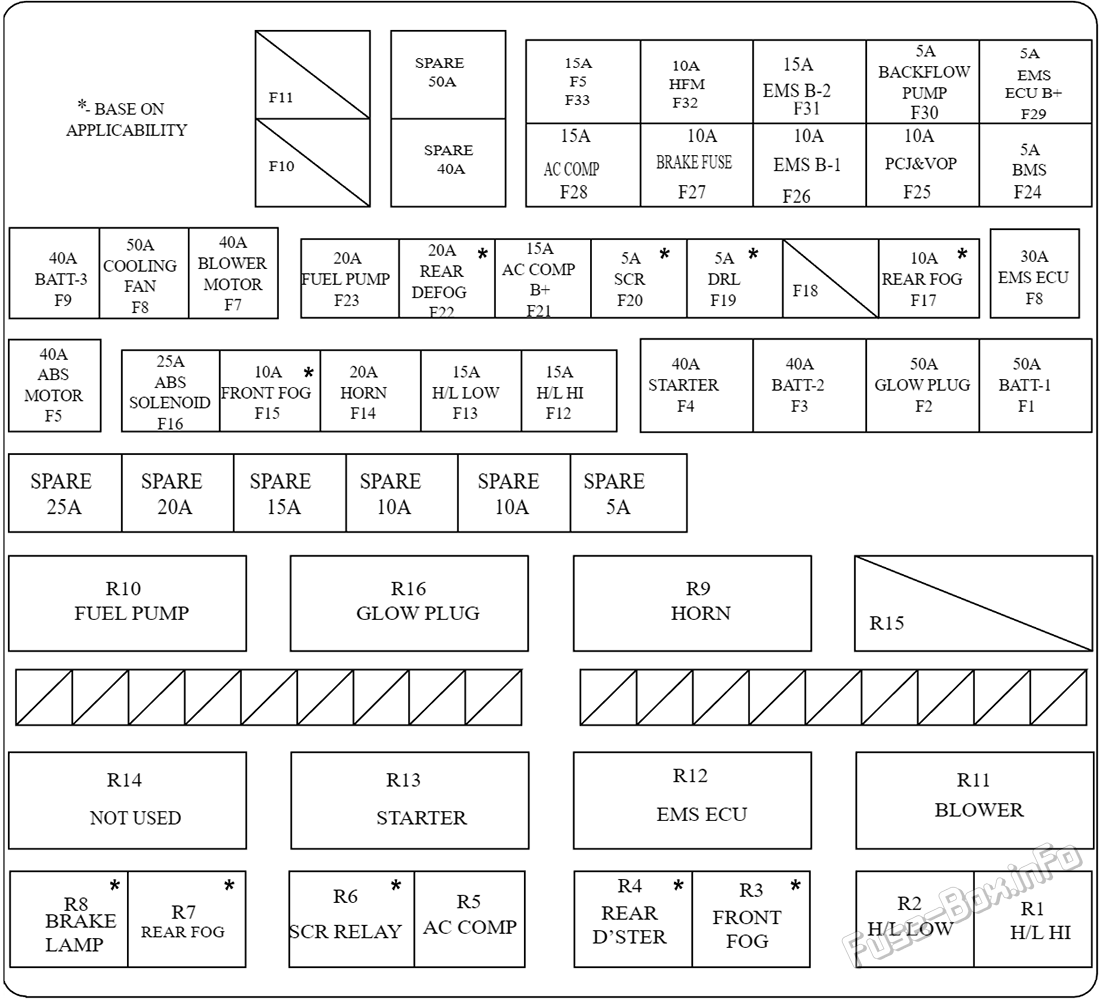

Схема блока предохранителей (Дизель)

Схема блока предохранителей в моторном отсеке (дизель) Mahindra Thar (2021, 2022, 2023)

6.4.2 Назначение предохранителей в блоке моторного отсека (Дизель)
№НоминалЦепь
F150ABATT-1
F250AGLOW PLUG
F340ABATT-2
F440ASTARTER
F540AABS MOTOR
F630AEMS ECU
F740ABLOWER MOTOR
F850ACOOLING FAN
F940ABATT-3
F10––
F11––
F1215AH/L HI
F1315H/L LOW
F1420AHORN
F1510AFRONT FOG
F1625AABS SOLENOID
F1710AREAR FOG
F18––
F195ADRL
F205ASCR
F2115AAC COMP B+
F2220AREAR DEFOG
F2320AFUEL PUMP
F245ABMS
F2510APCJ&VOP
F2610AEMS B-1
F2710ABRAKE FUSE
F2815AAC COMP
F295AEMS ECU B+
F305ABACKFLOW PUMP
F3115AEMS B-2
F3210AHFM
F3315AF5
Реле
R1H/L HI
R2H/L LOW
R3FRONT FOG
R4REAR D’STER
R5AC COMP
R6SCR RELAY
R7REAR FOG
R8BRAKE LAMP
R9Звуковой сигнал
R10FUEL PUMP
R11BLOWER
R12EMS ECU
R13STARTER
R14–
R15–
R16GLOW PLUG

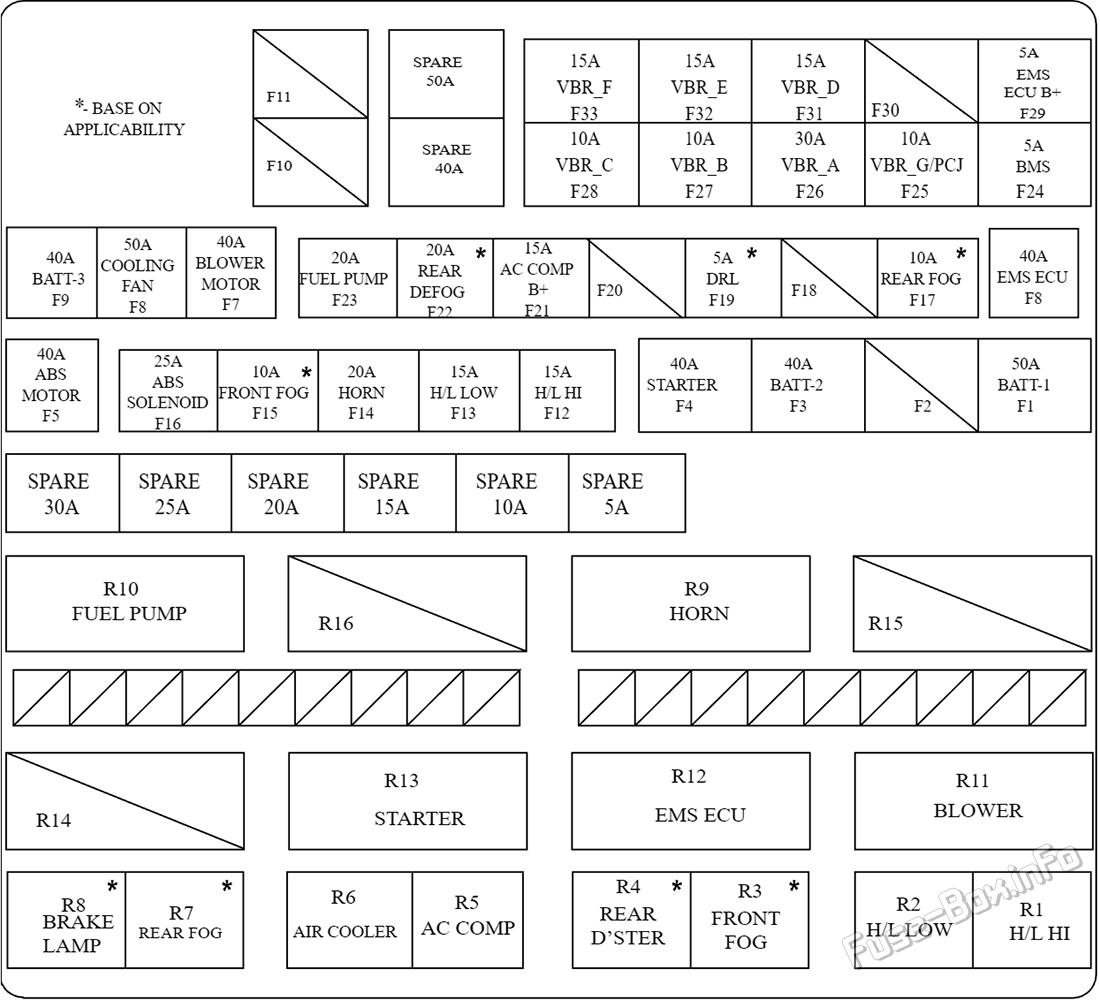

Схема блока предохранителей (бензин)

Схема блока предохранителей в моторном отсеке (бензин) Mahindra Thar (2021, 2022, 2023)

6.4.2 Назначение предохранителей в блоке моторного отсека (бензин)
№НоминалЦепь
F150ABATT-1
F2––
F340ABATT-2
F440ASTARTER
F540AABS MOTOR
F640AEMS ECU
F740ABLOWER MOTOR
F850ACOOLING FAN
F940ABATT-3
F10––
F11––
F1215AH/L HI
F1315AH/L LOW
F1420AHORN
F1510AFRONT FOG
F1625AABS SOLENOID
F1710AREAR FOG*
F18––
F195ADRL
F20––
F2115AAC COMP B+
F2220AREAR DEFOG
F2320AFUEL PUMP
F245ABMS
F2510AVBR_G/PCJ
F2630AVBR_A
F2710AVBR_B
F2810AVBR_C
F295AEMS ECU B+
F30––
F3115AVBR_D
F3215AVBR_E
F3315AVBR_F
Реле
R1H/L HI
R2H/L LOW
R3FRONT FOG
R4REAR D’STER
R5AC COMP
R6AIR COOLER
R7REAR FOG
R8BRAKE LAMP
R9Звуковой сигнал
R10FUEL PUMP
R11BLOWER
R12EMS ECU
R13STARTER
R14–
R15–
R16–

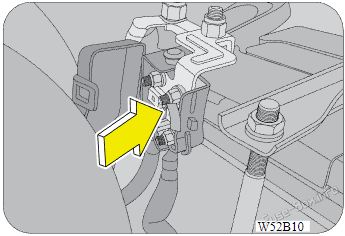

Блок предохранителей на аккумуляторе

Блок предохранителей на аккумуляторе подключён к его положительной клемме. Он защищает цепь генератора и питание основного блока в моторном отсеке.Блок предохранителей на аккумуляторе Mahindra Thar (2021, 2022, 2023)

Блок предохранителей на аккумуляторе включает следующие элементы:

  • главный предохранитель цепи зарядки –150A (розовый)
  • предохранитель шины –80A (белый)
