Предохранители и реле Mahindra XUV300 2019-2020
Схемы относятся к указанным годам и вариантам Mahindra XUV300 2019-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mahindra.
Субкомпактный кроссовер Mahindra XUV300 выпускался с 2019 по 2020 год. В статье приведены схемы блоков предохранителей для Mahindra XUV300 2019 и 2020, сведения о расположении блоков и назначении каждого предохранителя и реле.
Схема предохранителей Mahindra XUV300 2019-2020
Содержание
Салонный блок предохранителей

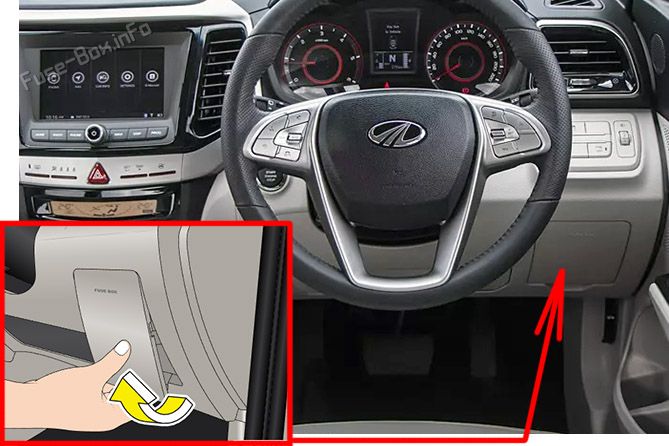

Расположение блока предохранителей
Салонный блок предохранителей расположен под панелью приборов со стороны водителя. Для доступа снимите верхнюю панель.

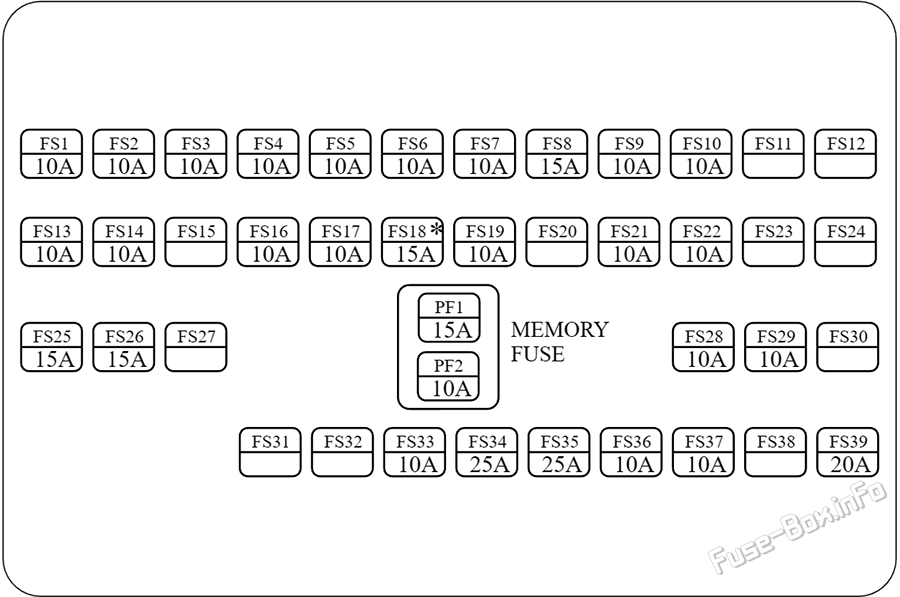

Схема блока предохранителей
| № | Цепь | Номинал |
|---|---|---|
| FS1 | START | 10A |
| FS2 | INSIDE MIRROR | 10A |
| FS3 | EPS, RVC, BCM, SMART KEY | 10A |
| FS4 | A/CON, HTR RLY, AUDIO | 10A |
| FS5 | H/LAMP LEVELLING DEVICE | 10A |
| FS6 | ABS/ESP | 10A |
| FS7 | TCU | 10A |
| FS8 | TCU, HVAC | 10A |
| FS9 | AUDIO | 10A |
| FS10 | OUT SIDE MIRROR, SMART KEY | 10A |
| FS11 & FS12 | - | - |
| FS13 | ENG ECU | 10A |
| FS14 | BUGLER ALARM HORN | 10A |
| FS15 | - | - |
| FS16 | BACK UP LAMP, PAS | 10A |
| FS17 | AIRBAG | 10A |
| FS18 | START | 15A |
| FS19 | SMART KEY BUTTON, DIAGNOSIS | 10A |
| FS20 | - | - |
| FS21 | DEFOGGER, BLOWER COIL | 10A |
| FS22 | BCM | 10A |
| FS23 & FS24 | - | - |
| FS25 | HAZARD,TURN SIGNAL LAMP | 15A |
| FS26 | DOOR LOCK | 15A |
| FS27 | - | - |
| FS28 | RR WIPER | 10A |
| FS29 | WASHER | 10A |
| FS30–FS32 | - | - |
| FS33 | RR FOG | 10A |
| FS34 | POWER WDW LH | 25A |
| FS35 | POWER WDW RH | 25A |
| FS36 | FRT FOG LAMP | 10A |
| FS37 | DRL | 10A |
| FS38 | - | - |
| FS39 | SUNROOF | 20A |
| MEMORY FUSE | ||
| PF1 | AUDIO | 15A |
| PF2 | ROOM LAMP, FOLDING, CLUSTER MIRROR, HVAC, TPMS, MBFM | 10A |
Блок предохранителей в моторном отсеке

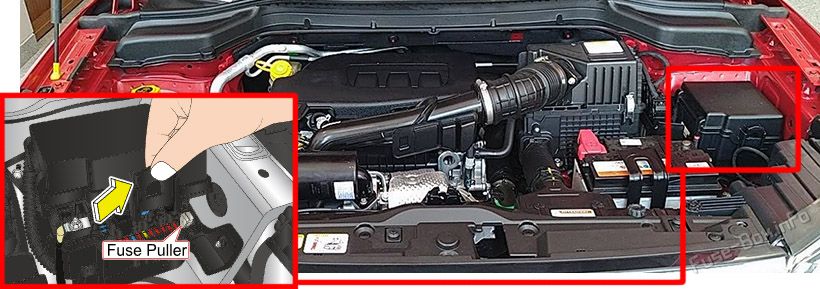

Расположение блока предохранителей
Блок предохранителей в моторном отсеке расположен рядом с аккумулятором. Чтобы открыть крышку, нажмите фиксатор и поднимите её. Запасные предохранители находятся внутри блока. Для замены используйте предохранитель того же номинала.

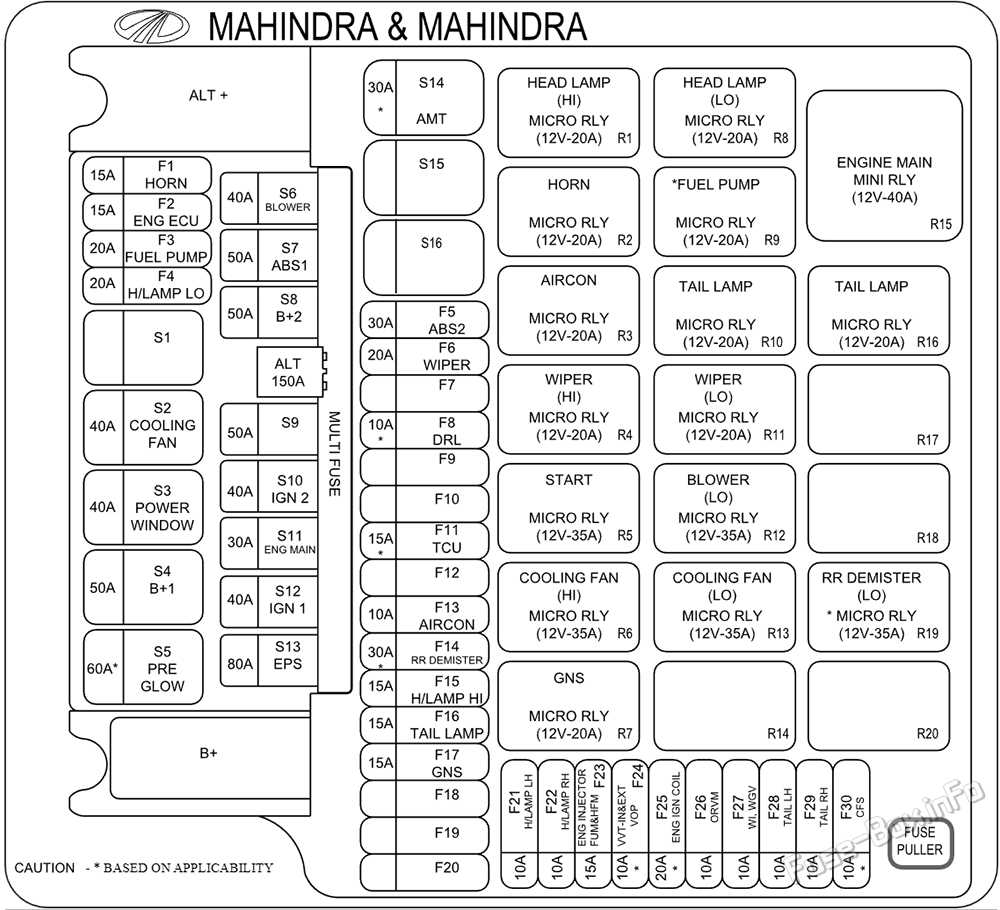

Схема блока предохранителей
| № | Цепь |
|---|---|
| F1 | HORN |
| F2 | ENG ECU |
| F3 | FUEL PUMP |
| F4 | H/LAMP LO |
| F5 | ABS |
| F6 | WIPER |
| F7 | - |
| F8 | DRL |
| F9 &10 | - |
| F11 | TCU |
| F12 | - |
| F13 | HVAC |
| F14 | RR DEMISTER |
| F15 | H/LAMP HI |
| F16 | TAIL LAMP |
| F17 | GNS |
| F18 20 | - |
| F21 | H/LAMP LH |
| F22 | H/LAMP RH |
| F23 | INJECTOR, FUM&HFM |
| F24 | VVT-IN & OUT, VOP |
| F25 | IGN COIL |
| F26 | ORVM |
| F27 | WP, WGV |
| F28 | TAIL LH |
| F29 | TAIL RH |
| F30 | LFS |
| RELAY | |
| R1 | HEAD LAMP HI |
| R2 | HORN |
| R3 | HVAC |
| R4 | WIPER HI |
| R5 | START |
| R6 | COOLING FAN HI |
| R7 | GNS |
| R8 | HEAD LAMP LO |
| R9 | FUEL PUMP |
| R10 | TAIL LAMP |
| R11 | WIPER LO |
| R12 | BLOWER |
| R13 | COOLING FAN LO |
| R14 | - |
| R15 | ENGINE MAIN |
| R16 | TAIL LAMP |
| R17 | - |
| R18 | - |
| R19 | RR DEMISTER |
| R20 | - |
