Предохранители и реле Mahindra XUV300 BS6 2021-2023

Схемы относятся к указанным годам и вариантам Mahindra XUV300 BS6 2021-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mahindra.



Субкомпактный кроссовер Mahindra XUV300 (BS6) выпускается с 2021 года. В этой статье приведены схемы блоков предохранителей Mahindra XUV300 BS6 2021, 2022 и 2023 годов, сведения об их расположении в автомобиле, а также назначении каждого предохранителя и реле.

Схема предохранителей Mahindra XUV300 BS6

Mahindra XUV300 BS6 (2021-2023)

Блок предохранителей в салоне

Расположение блока предохранителей

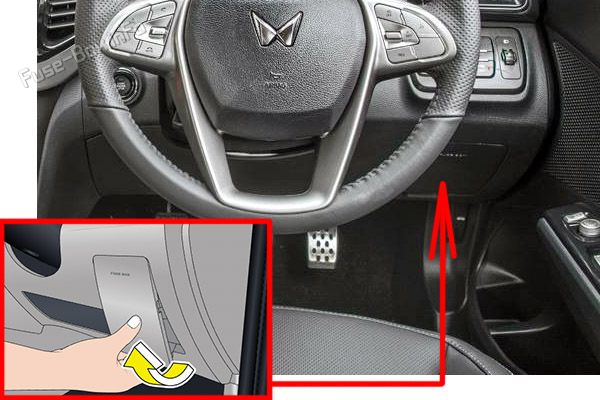

Блок находится под панелью приборов со стороны водителя. Чтобы получить к нему доступ, снимите верхнюю панель.Расположение предохранителей в салоне: Mahindra XUV300 BS6 (2021, 2022, 2023)

Схема блока предохранителей (бензиновая версия)

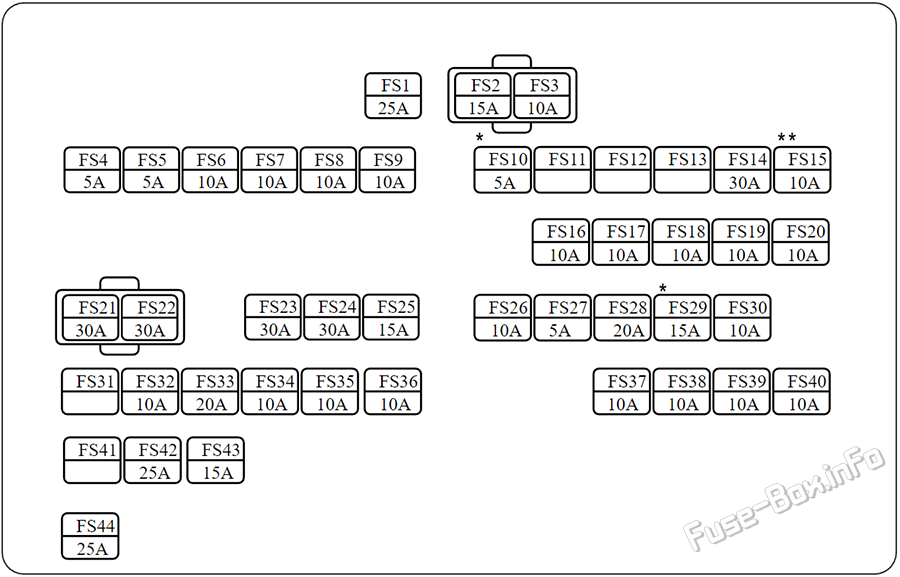

Схема блока предохранителей в панели приборов: Mahindra XUV300 BS6 (2021, 2022, 2023)

Назначение предохранителей в блоке панели приборов (бензиновая версия)
№ЦЕПЬНОМИНАЛ, А
FS1MBFM - 125A
FS4ESCL5A
FS5ROOM LAMP5A
FS6REVERSE LAMP10A
FS7CLUSTER EPS, PKE, IMMO10A
FS8SPARE10A
FS9MBFM10A
FS10PKE5A
FS11, FS12 & FS13--
FS14P/OUTLET30A
FS15AMT. TO U10A
FS16AUDIO-10A
FS17LOWER MAIN SW10A
FS18INSIDE MIRROR10A
FS19AIRBAG.PAB OFF SW10A
FS20AUDIO, REAR CAMERA10A
FS23MBFM - 530A
FS24MBFM - 430A
FS25SPARE15A
FS26HVAC10A
FS27PKE, SUNROOF SW-5A
FS28SUNROOF MOTOR20A
FS29PKE15A
FS30DIAGNOSTIC. IMMO10A
FS31--
FS32SPARE10A
FS33SPARE20A
FS34SPARE10A
FS35OUTSIDE MIRROR10A
FS36START10A
FS37ABS10A
FS38EMS ECU10
FS39SPARE10A
FS40BLOWER RLY COIL40A
FS41--
FS42POWER WINDOW LH25A
FS43SPARE15A
FS44POWER WINDOW RH25A
MEMORY FUSE
FS2AUDIO15A
FS3CLUSTER HVAC10A
FS21MBFM - 330A
FS22MBFM - 230A

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

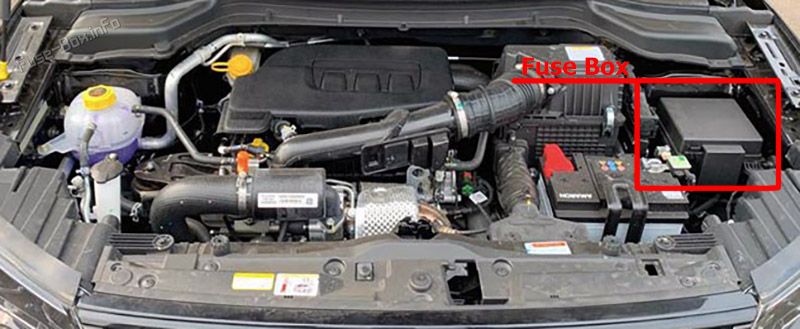

Блок предохранителей в моторном отсеке расположен рядом с аккумуляторной батареей. Чтобы открыть его, нажмите на фиксатор, сдвиньте крышку назад и поднимите её. Запасные предохранители для замены перегоревших находятся в блоке. Устанавливайте предохранитель только того же номинала.Расположение предохранителей в моторном отсеке: Mahindra XUV300 BS6 (2021, 2022, 2023)

Схема блока предохранителей (бензиновая версия)

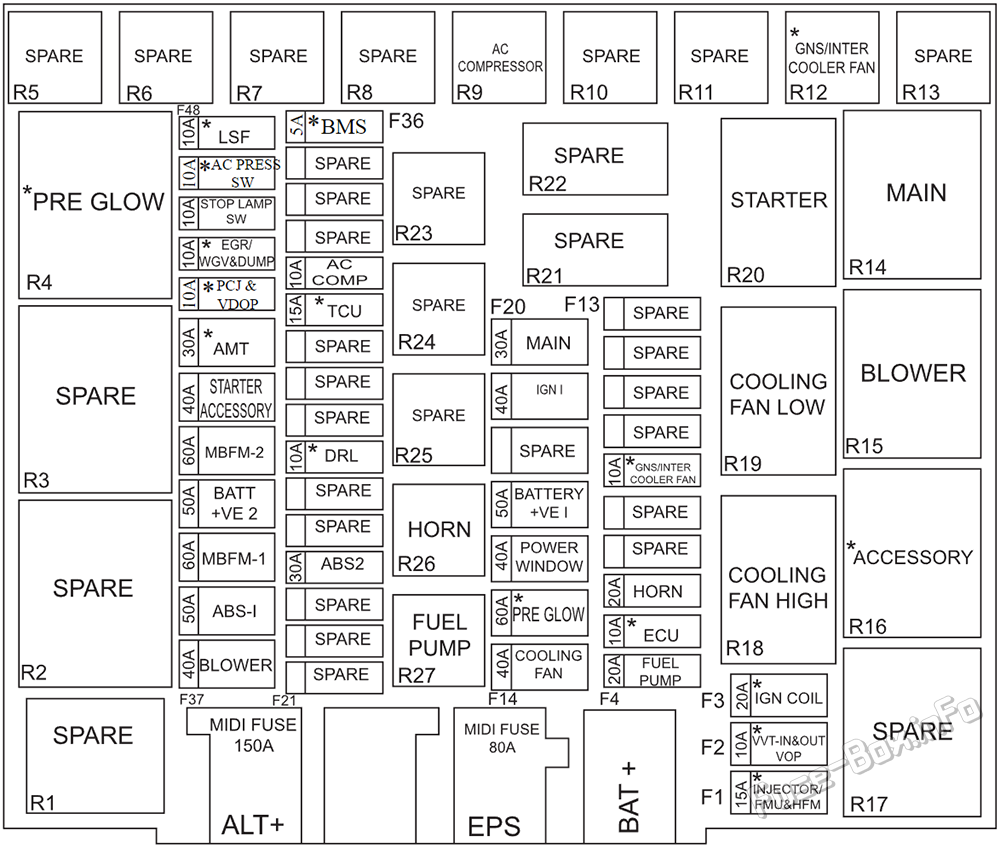

Схема блока предохранителей в моторном отсеке: Mahindra XUV300 BS6 (2021, 2022, 2023)

Назначение предохранителей в блоке моторного отсека (бензиновая версия)
№ЦЕПЬНОМИНАЛ, А
F1Форсунки / FMU и HFM15A
F2WT - IN & OUT VOP10A
F3IGN COIL20A
F4Топливный насос20A
F5ECU10A
F6Звуковой сигнал20A
F7Запасной-
F8Запасной-
F9GNS / вентилятор интеркулера10A
F10Запасной-
F11Запасной-
F12Запасной-
F13Запасной-
F14Вентилятор охлаждения40A
F15Предпусковой подогрев60A
F16Электрические стеклоподъёмники40A
F17Аккумулятор +VE I50A
F18Запасной-
F19IGN I40A
F20Главная цепь30A
F21Запасной-
F22Запасной-
F23Запасной-
F24ABS 230A
F25Запасной-
F26Запасной-
F27DRL10A
F28Запасной-
F29Запасной-
F30Запасной-
F31TCU15A
F32Компрессор кондиционера10A
F33Запасной-
F34Запасной-
F35Запасной-
F36BMS5A
F37Вентилятор отопителя40A
F38ABS -I50A
F39MBFM-160A
F40Аккумулятор +VE 250A
F41MBFM-260A
F42Вспомогательная цепь стартера40A
F43AMT30A
F44PCI VDOP10A
F45EGR/WGV и сброс10A
F46Выключатель стоп-сигналов (SW)10A
F47AC PRESSURE SW10A
F48LSF10A
F49ALT +150A
F50EPS80A
F51BAT +-
RELAY
R1Запасной
R2Запасной
R3Запасной
R4Предпусковой подогрев
R5Запасной
R6Запасной
R7Запасной
R8Запасной
R9Компрессор кондиционера
R10Запасной
R11Запасной
R12GNS / вентилятор интеркулера
R13Запасной
R14Главная цепь
R15Вентилятор отопителя
R16Вспомогательная цепь
R17Запасной
R18Вентилятор охлаждения, высокая скорость
R19Вентилятор охлаждения, низкая скорость
R20Стартер
R21Запасной
R22Запасной
R23Запасной
R24Запасной
R25Запасной
R26Звуковой сигнал
R27Топливный насос
