Предохранители и реле Mahindra XUV400 2023-2024
Схемы относятся к указанным годам и вариантам Mahindra XUV400 2023-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mahindra.
Электрический кроссовер Mahindra XUV400 выпускается с 2023 года. В этой статье приведены схемы блоков предохранителей Mahindra XUV400 2023 и 2024 годов, сведения об их расположении в автомобиле, а также назначении каждого предохранителя и реле.
Схема предохранителей Mahindra XUV400
Содержание
Блок предохранителей в салоне
Расположение блока предохранителей

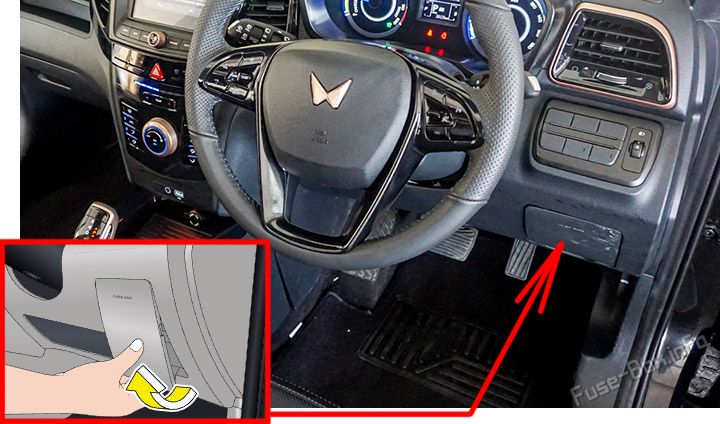

Блок находится под панелью приборов со стороны водителя. Чтобы получить к нему доступ, снимите верхнюю панель.

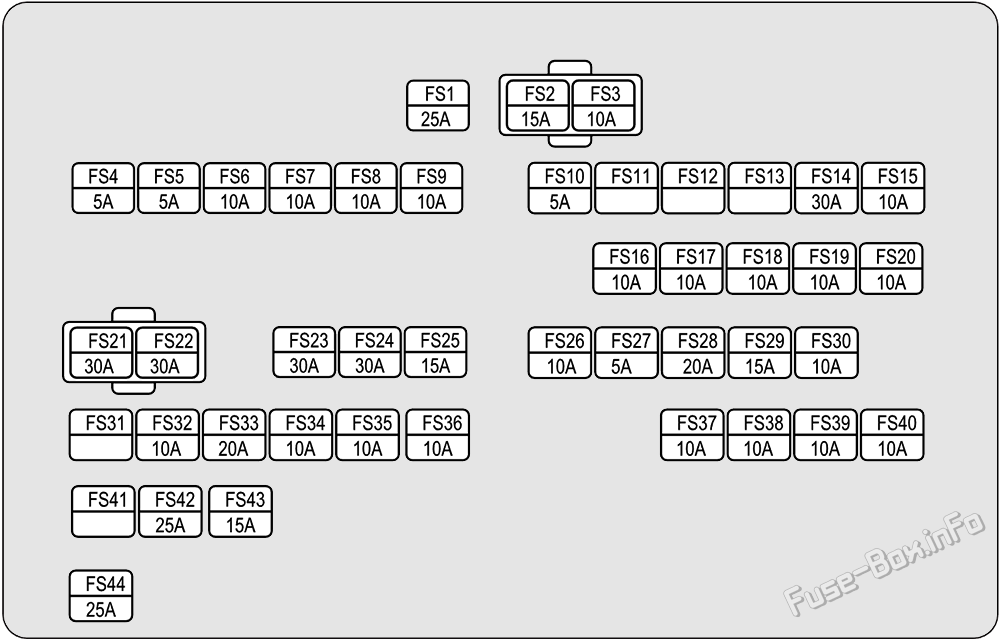

Схема блока предохранителей
| № | Номинал, А | ЦЕПЬ |
|---|---|---|
| FS1 | 25A | MBFM-1 |
| FS2 | 15A | Аудиосистема |
| FS3 | 10A | Комбинация приборов, HVAC, лампа солнцезащитного козырька, выключатель центральной панели |
| FS4 | 5A | ESCL |
| FS5 | 5A | Освещение салона |
| FS6 | 10A | Фонарь заднего хода |
| FS7 | 10A | Комбинация приборов, EPS, PKE, IMMO, автоматическое освещение |
| FS8 | 10A | CAN-шлюз |
| FS9 | 10A | MBFM |
| FS10 | 5A | PKE (для версии с PKE) |
| FS11 | - | - |
| FS12 | - | - |
| FS13 | - | - |
| FS14 | 30A | Розетка питания |
| FS15 | 10A | SBW/TGS |
| FS16 | 10A | Аудиосистема |
| FS17 | 10A | HLLD |
| FS18 | 10A | CAN-шлюз |
| FS19 | 10A | Подушки безопасности, выключатель отключения PAB |
| FS20 | 10A | Аудиосистема, камера заднего вида, телематика |
| FS21 | 30A | MBFM-3 |
| FS22 | 30A | MBFM-2 |
| FS23 | 30A | MBFM-5 |
| FS24 | 30A | MBFM-4 |
| FS25 | 15A | CCM |
| FS26 | 10A | Запасной |
| FS27 | 5A | PKE, выключатель люка |
| FS28 | 20A | Электропривод люка |
| FS29 | 15A | PKE (для версии с PKE) |
| FS30 | 10A | Диагностика, IMMO, телематика |
| FS31 | – | – |
| FS32 | 10A | Запасной |
| FS33 | 20A | Запасной |
| FS34 | 10A | Запасной |
| FS35 | 10A | Наружные зеркала |
| FS36 | 10A | Запуск / T50 |
| FS37 | 10A | ABS |
| FS38 | 10 | VCU |
| FS39 | 10A | Запасной |
| FS40 | 40A | Катушка реле вентилятора отопителя (RLY) |
| FS41 | – | – |
| FS42 | 25A | Левый электрический стеклоподъёмник |
| FS43 | 15A | Запасной |
| FS44 | 25A | Правый электрический стеклоподъёмник |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

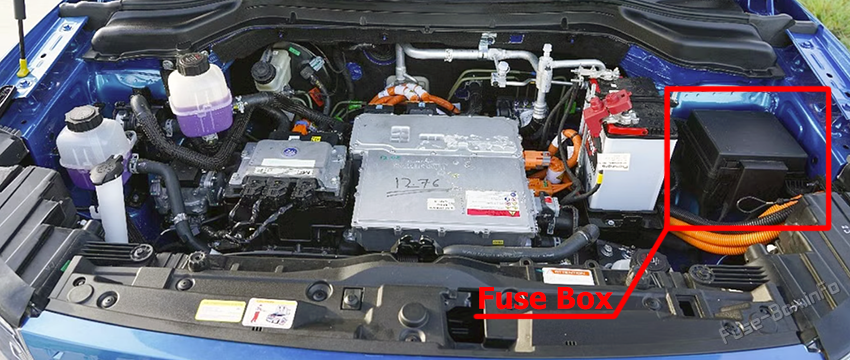

Блок предохранителей в моторном отсеке расположен рядом с аккумуляторной батареей. Чтобы открыть его, нажмите на фиксатор, сдвиньте крышку назад и поднимите её.

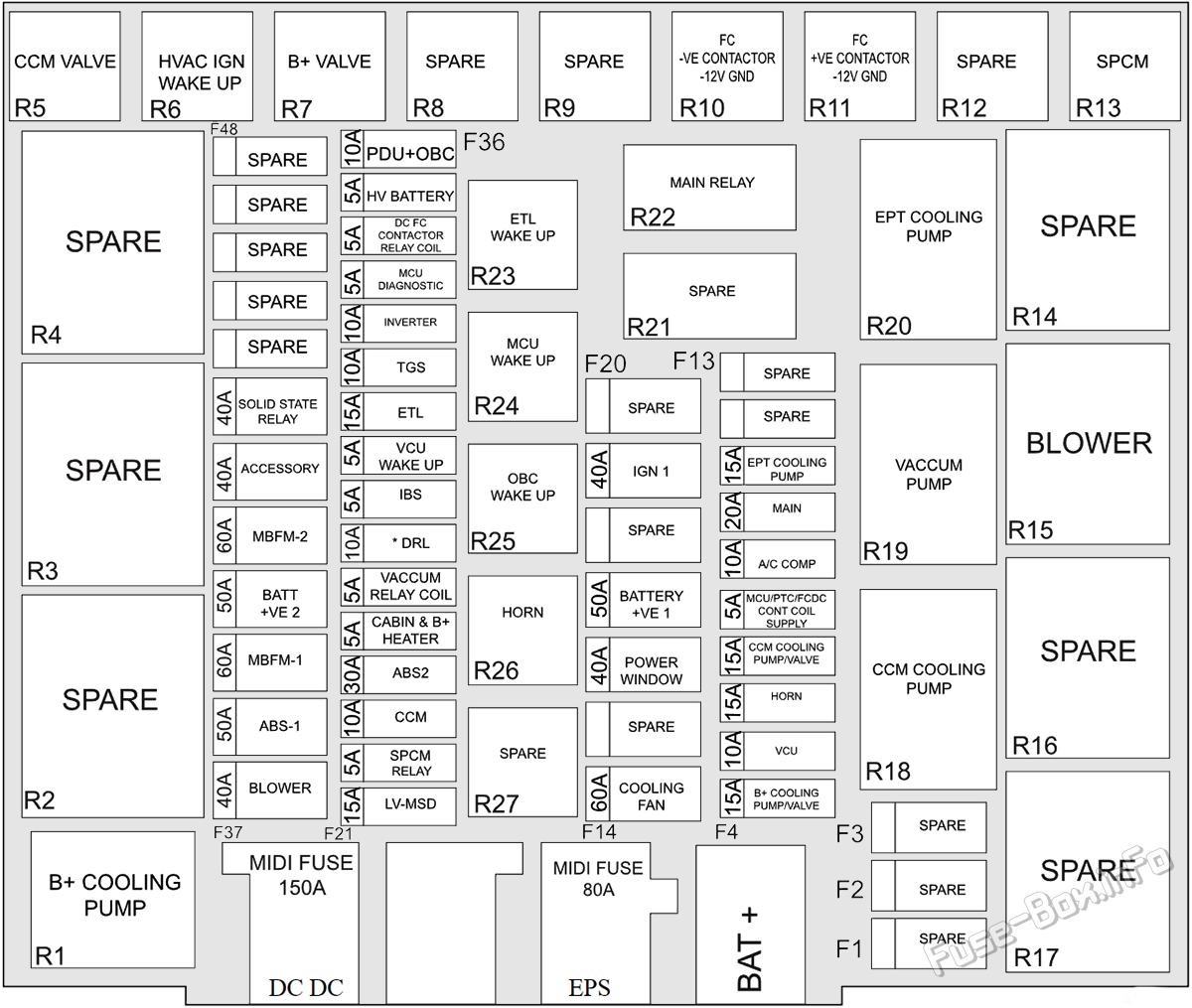

Схема блока предохранителей
| № | Номинал, А | ЦЕПЬ |
|---|---|---|
| F1 | - | Запасной |
| F2 | - | Запасной |
| F3 | - | Запасной |
| F4 | 15A | Насос / клапан охлаждения B+ |
| F5 | 10A | VCU |
| F6 | 15A | Звуковой сигнал |
| F7 | 15A | Насос / клапан охлаждения CCM |
| F8 | 5A | Питание катушек MCU/PTC/FCDC |
| F9 | 10A | Компрессор кондиционера |
| F10 | 20A | Главная цепь |
| F11 | 15A | Насос охлаждения EPT |
| F12 | - | Запасной |
| F13 | - | Запасной |
| F14 | 60A | Вентилятор охлаждения |
| F15 | - | Запасной |
| F16 | 40A | Электрические стеклоподъёмники |
| F17 | 50A | Аккумулятор +VE I |
| F18 | - | Запасной |
| F19 | 40A | IGN I |
| F20 | - | Запасной |
| F21 | 15A | LV-MSD |
| F22 | 5A | Реле SPCM |
| F23 | 10A | CCM |
| F24 | 30A | ABS 2 |
| F25 | 5A | Отопитель салона и B+ |
| F26 | 5A | Катушка реле вакуумного насоса |
| F27 | 10A | DRL |
| F28 | 5A | IBS |
| F29 | 5A | Цепь активации VCU |
| F30 | 15A | ETL |
| F31 | 10A | TGS |
| F32 | 10A | Инвертор |
| F33 | 5A | Диагностика MCU |
| F34 | 5A | Катушка реле контактора DC FC |
| F35 | 5A | Высоковольтная аккумуляторная батарея |
| F36 | 10A | PDU+OBC |
| F37 | 40A | Вентилятор отопителя |
| F38 | 50A | ABS-I |
| F39 | 60A | MBFM-1 |
| F40 | 50A | Аккумулятор +VE 2 |
| F41 | 60A | MBFM-2 |
| F42 | 40A | Вспомогательная цепь |
| F43 | 40A | Твердотельное реле |
| F44 | - | Запасной |
| F45 | - | Запасной |
| F46 | - | Запасной |
| F47 | - | Запасной |
| F48 | - | Запасной |
| 150A | DC DC | |
| 80A | EPS | |
| - | BAT + | |
| Реле | ||
| R1 | Насос охлаждения B+ | |
| R2 | Запасной | |
| R3 | Запасной | |
| R4 | Запасной | |
| R5 | Клапан CCM | |
| R6 | Цепь активации HVAC IGN | |
| R7 | Клапан B+ | |
| R8 | Запасной | |
| R9 | Запасной | |
| R10 | Контактор FC -VE, масса 12 V | |
| R11 | Контактор FC +VE, масса 12 V | |
| R12 | Запасной | |
| R13 | SPCM | |
| R14 | Запасной | |
| R15 | Вентилятор отопителя | |
| R16 | Запасной | |
| R17 | Запасной | |
| R18 | Насос охлаждения CCM | |
| R19 | Вакуумный насос | |
| R20 | Насос охлаждения EPT | |
| R21 | Запасной | |
| R22 | Главное реле | |
| R23 | Цепь активации ETL | |
| R24 | Цепь активации MCU | |
| R25 | Цепь активации OBC | |
| R26 | Звуковой сигнал | |
| R27 | Запасной |
Блок предохранителей на аккумуляторной батарее
| Номинал, А | Цепь |
|---|---|
| 150A | DC DC |
| 100A | EC FB |
