Предохранители и реле Mahindra XUV700 2021-2023
Схемы относятся к указанным годам и вариантам Mahindra XUV700 2021-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mahindra.
Компактный кроссовер Mahindra XUV700 выпускается с 2021 года. В этой статье приведены схемы блоков предохранителей Mahindra XUV700 2021, 2022 и 2023 годов, сведения об их расположении в автомобиле, а также назначении каждого предохранителя и реле.
Схема предохранителей Mahindra XUV700
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

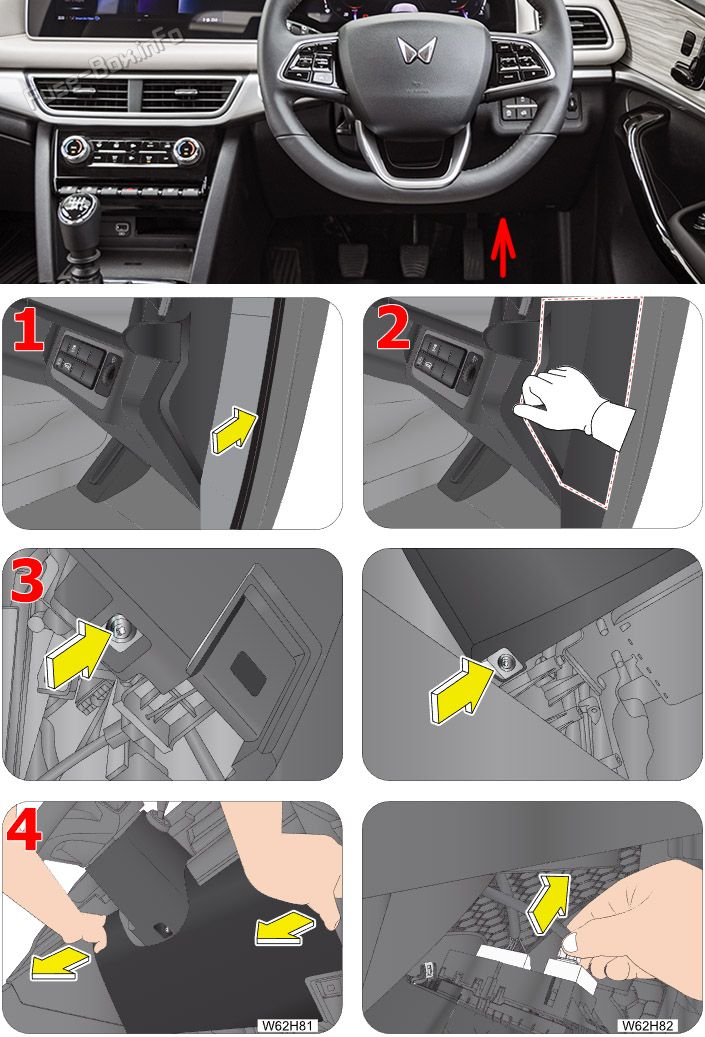

Расположение блока предохранителей
Блок предохранителей расположен под панелью приборов со стороны водителя.
Для доступа выполните следующие действия:
- Частично отведите уплотнитель передней правой двери (RHS).
- Потяните и снимите правую боковую крышку панели приборов (IP RH).
- Крестообразной отвёрткой выверните нижние винты крепления нижней облицовки панели приборов со стороны водителя.
- Частично отсоедините нижнюю облицовку панели приборов со стороны водителя. Отсоедините от неё все электрические разъёмы и отведите панель наружу, чтобы получить доступ к блоку предохранителей.

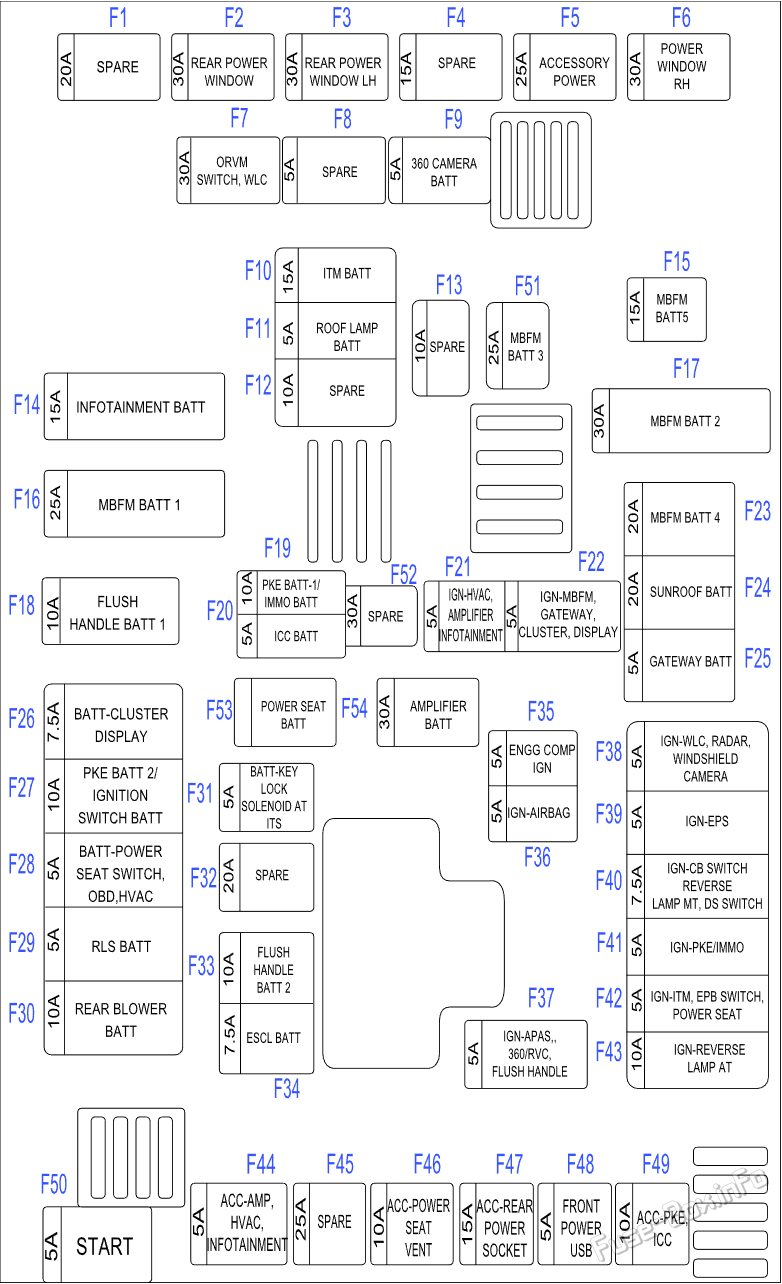

Схема блока предохранителей
| № | Цепь | Номинал, А |
|---|---|---|
| F1 | Запасной | 20A |
| F2 | Задние электрические стеклоподъёмники | 30A |
| F3 | Левый электрический стеклоподъёмник (LH) | 30A |
| F4 | Запасной | 15A |
| F5 | Питание вспомогательного оборудования | 25A |
| F6 | Правый электрический стеклоподъёмник (RH) | 30A |
| F7 | Выключатель наружных зеркал (ORVM), WLC | 5A |
| F8 | Запасной | 5A |
| F9 | Питание камеры 360° от аккумулятора | 5A |
| F10 | Питание ITM от аккумулятора | 15A |
| F11 | Питание освещения потолка от аккумулятора | 5A |
| F12 | Запасной | 10A |
| F13 | Запасной | 10A |
| F14 | Питание мультимедийной системы от аккумулятора | 15A |
| F15 | Питание MBFM Batt 5 | 15A |
| F16 | Питание MBFM Batt 1 | 25A |
| F17 | Питание MBFM Batt 2 | 30A |
| F18 | Питание выдвижных ручек Batt 1 | 10A |
| F19 | Питание PKE / иммобилайзера от аккумулятора | 10A |
| F20 | Питание ICC от аккумулятора | 5A |
| F21 | IGN — HVAC, усилитель, мультимедийная система | 5A |
| F22 | IGN — MBFM, шлюз, комбинация приборов, дисплей | 5A |
| F23 | Питание MBFM Batt 4 | 20A |
| F24 | Питание люка от аккумулятора | 20A |
| F25 | Питание шлюза от аккумулятора | 5A |
| F26 | Питание комбинации приборов и дисплея от аккумулятора | 7.5A |
| F27 | Питание PKE Batt 2 / выключателя зажигания | 10A |
| F28 | Питание выключателя сиденья, OBD и HVAC от аккумулятора | 5A |
| F29 | Питание RLS от аккумулятора | 5A |
| F30 | Питание заднего вентилятора отопителя от аккумулятора | 10A |
| F31 | Питание соленоида блокировки ключа AT и ITS от аккумулятора | 5A |
| F32 | Запасной | 20A |
| F33 | Питание выдвижных ручек Batt 2 | 10A |
| F34 | Питание ESCL от аккумулятора | 7.5A |
| F35 | Зажигание моторного отсека (IGN) | 5A |
| F36 | IGN — подушки безопасности | 5A |
| F37 | IGN — APAS, 360/RVC, выдвижные ручки | 5A |
| F38 | IGN — WLC, радар, камера ветрового стекла | 5A |
| F39 | IGN — EPS | 5A |
| F40 | IGN — выключатель CB, фонарь заднего хода MT, выключатель DS | 7.5A |
| F41 | IGN — PKE/IMMO | 5A |
| F42 | IGN — ITM, выключатель EPB, электропривод сиденья | 5A |
| F43 | IGN — фонарь заднего хода AT | 10A |
| F44 | ACC — усилитель, HVAC, мультимедийная система | 5A |
| F45 | SPARE | 25A |
| F46 | ACC — вентиляция сидений | 10A |
| F47 | ACC — задняя розетка питания | 15A |
| F48 | Передний разъём USB с питанием | 5A |
| F49 | ACC — PKE, ICC | 5A |
| F50 | Запуск | 5A |
| F51 | Питание MBFM Batt 3 | 25A |
| F52 | Запасной | 30A |
| F53 | Питание электропривода сиденья от аккумулятора | 15A |
| F54 | Питание усилителя от аккумулятора | 30A |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

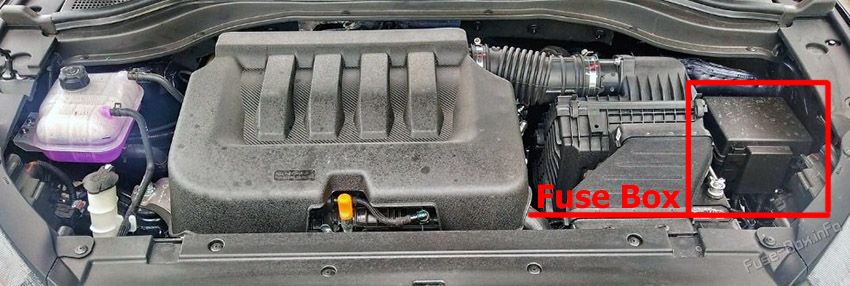

Расположение блока предохранителей
Блок предохранителей в моторном отсеке расположен рядом с аккумуляторной батареей. Освободите фиксатор, затем одновременно нажмите обеими руками на защёлки с двух сторон и снимите крышку. Запасные предохранители находятся в блоке. Устанавливайте предохранитель только того же номинала.

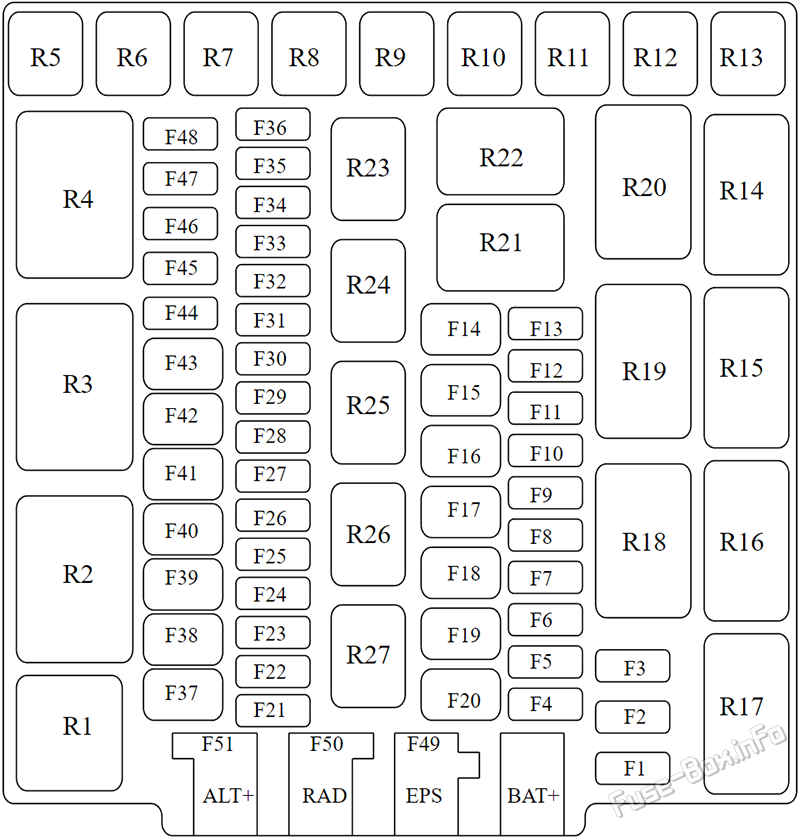

Схема блока предохранителей
| № | Цепь | Номинал, А |
|---|---|---|
| F1 | Питание EMS Batt 1 (дизель) | 15A |
| F1 | Питание EMS Batt 1 (бензин) | 30A |
| F2 | Питание EMS Batt 2 (дизель) | 10A |
| F2 | WTIN/EX, VOP, адсорбер (бензин) | 10A |
| F3 | Реле насоса HFM/FMU/FEED (дизель) | 10A |
| F3 | Катушки зажигания (бензин) | 15A |
| F4 | Запасной | — |
| F5 | Запасной | — |
| F6 | Постоянное питание блока EMS ECU | 5A |
| F7 | Запасной | — |
| F8 | Звуковой сигнал | 20A |
| F9 | Питание фар +ve 1 / правый DRL (RH) | 10A |
| F10 | Питание фар +ve 2 / левый DRL (LH) | 10A |
| F11 | Питание TCU (только AT) | 15A |
| F12 | Нагрузки EMS — реле / WIF / EGR BP (дизель) | 15A |
| F12 | Нагрузки EMS — лямбда-зонд (бензин) | 10A |
| F13 | Стоп-сигналы (выключатель) | 10A |
| F14 | Передний вентилятор отопителя | 40A |
| F15 | Запасной | — |
| F16 | Клапан ABS (ABS ESP) | 25A |
| F16 | Клапан ABS (ESP EPB) | 40A |
| F17 | Запасной | — |
| F18 | Насос ABS | 40A |
| F19 | Запасной | — |
| F20 | Главная цепь EMS | 40A |
| F21-F24 | Запасной | — |
| F25 | Реле SCR (дизель) / вентилятор интеркулера (бензин) | 10A |
| F26-F29 | Запасной | — |
| F30 | Компрессор кондиционера EVDC | 10A |
| F31 | Топливный насос | 20A |
| F32-F35 | Запасной | — |
| F36 | Соленоид селектора (только AT) | 5A |
| F37 | Стартер | 30A |
| F38 | Свечи накаливания (только дизель) | 50A |
| F39 | Главное питание Batt 3 | 60A |
| F40 | Вентилятор охлаждения, низкая скорость | 40A |
| F41 | Главное питание Batt 2 | 60A |
| F42 | Главное питание Batt 4 | 60A |
| F43 | Главное питание Batt 1 | 60A |
| F44 | ABS IGN | 5A |
| F45 | TCU IGN (только AT) | 5A |
| F46 | EMS IGN | 5A |
| F47 | Водяной насос (дизель) | 10A |
| F47 | Клапан рециркуляции турбокомпрессора / реле вентилятора IC (бензин) | 10A |
| F48 | Датчик NOx (дизель) | 10A |
| F48 | Нагрузки реле EMS (бензин) | 5A |
| F49 | EPS | 125A |
| F50 | Вентилятор радиатора (высокая скорость) | 60A |
| F51 | Генератор | 150A |
| Реле | ||
| R2 | Вентилятор охлаждения, высокая скорость | |
| R3 | Свечи накаливания (только дизель) | |
| R6 | Вентилятор интеркулера (только бензин) | |
| R8 | Соленоид селектора (только AT) | |
| R11 | Топливный насос | |
| R13 | Реле звукового сигнала | |
| R14 | Главная цепь EMS | |
| R15 | Вентилятор охлаждения, низкая скорость | |
| R16 | Передний вентилятор отопителя | |
| R22 | Стартер | |
| R23 | Компрессор кондиционера | |
| R25 | SCR (только дизель) | |
| R1, R4, R5, R7, R9, R10, R12, R17, R18, R19, R20, R21, R24, R26 и R27 — запасные |
