Предохранители и реле Mazda 2 (DE, 2007-2014)
Схемы относятся к указанным годам и вариантам Mazda 2 (DE, 2007-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda2 2007-2014
Предохранитель прикуривателя/розетки в Mazda 2 это предохранитель №3 "СИГАРА" в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

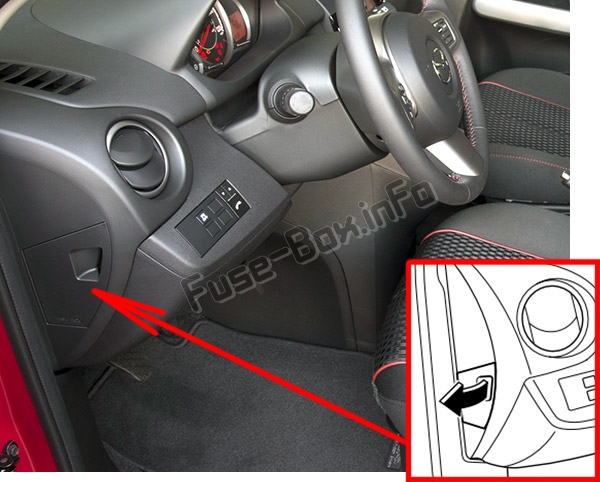

Пассажирский салон
Блок предохранителей находится за крышкой с левой стороны приборной панели.

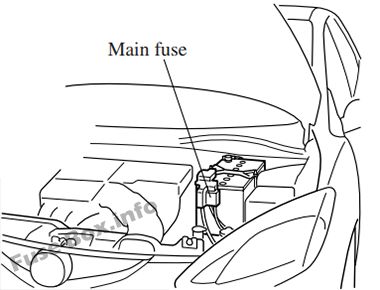

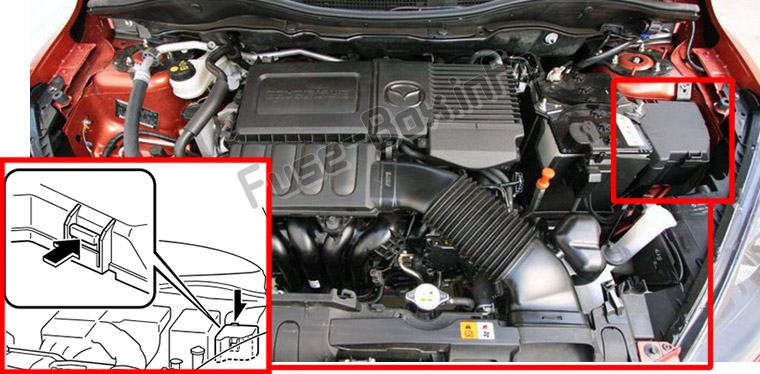

Моторного отсека
Не заменяйте главный предохранитель самостоятельно. Обратитесь к авторизованному дилеру Mazda для выполнения замены.
Схемы блока предохранителей
Схемы блока предохранителей
2011

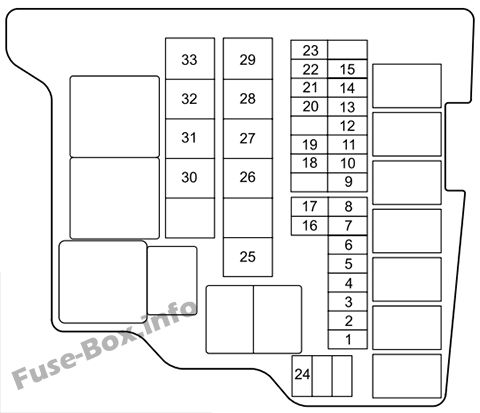

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | — | — | — |
| 2 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливный насос |
| 3 | Ф.ВОГ | 15 A | Противотуманные фары (некоторые модели) |
| 4 | P/W | 20 A | Электрические стеклоподъемники |
| 5 | HORN | 10 A | Horn |
| 6 | EGI | 10 A | Система управления двигателем |
| 7 | ДСК-П | 30 A | DSC |
| 8 | ДСК-В | 20 A | DSC |
| 9 | MAG | 7,5 А | Кондиционер |
| 10 | TAIL | 15 A | Задние фонари, Габаритные огни, Освещение номерного знака |
| 11 | STOP | 10 A | Стоп-сигналы |
| 12 | SWS | 7,5 А | Воздушная подушка |
| 13 | R.DEF | 20 A | Обогрев заднего стекла |
| 14 | ОПАСНОСТЬ | 10 A | Аварийная сигнализация, указатели поворота |
| 15 | D/L | 20 A | Дверные замки с электроприводом |
| 16 | АНГЛ БАР | 15 A | Датчик расхода воздуха, система управления двигателем |
| 17 | АНГ ИНЖ | 15 A | Система управления двигателем |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | В/Н НГ ПРАВ | 15 A | Фара (правая) |
| 21 | В/Н НИ ЛЕВ | 15 A | Фара (левая) |
| 22 | — | — | — |
| 23 | — | — | — |
| 24 | ROOM | 15 A | Верхний свет |
| 25 | — | — | — |
| 26 | ИГ КЛЮЧ 1 | 40 A | Для защиты различных цепей |
| 27 | — | — | — |
| 28 | ВЕНТИЛЯТОР 2 | 30 A | Охлаждающий вентилятор |
| 29 | — | — | — |
| 30 | ИГ КЛЮЧ 2 | 30 A | Для защиты различных цепей |
| 31 | — | — | — |
| 32 | — | — | — |
| 33 | ВОЗДУХОДУВКА | 30 A | Двигатель вентилятора |

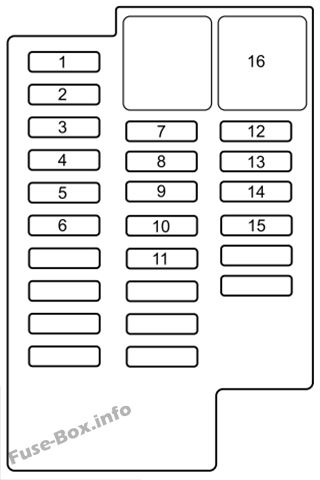

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | TCM | — | — |
| 2 | ИЛЛЮМИ | 7,5 А | Подсветка приборной панели |
| 3 | СИГАРА | 15 A | Розетка для аксессуаров |
| 4 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 5 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 6 | С.ТЕПЛО | — | — |
| 7 | A/ C | 7,5 А | Кондиционер |
| 8 | F.WIP | 20 A | Стеклоочиститель и омыватель переднего стекла |
| 9 | R.WIP | 10 A | Стеклоочиститель и омыватель заднего стекла |
| 10 | СТАРТЕР | — | — |
| 11 | МЕТР 2 | — | — |
| 12 | ENG | 10 A | Система управления двигателем |
| 13 | МЕТР | 10 A | Приборный щиток |
| 14 | SAS | 10 A | Подушка безопасности, ДСК |
| 15 | АУДИО 3 | — | — |
| 16 | P/W | 30 A | Электрические стеклоподъемники |
2012, 2013, 2014

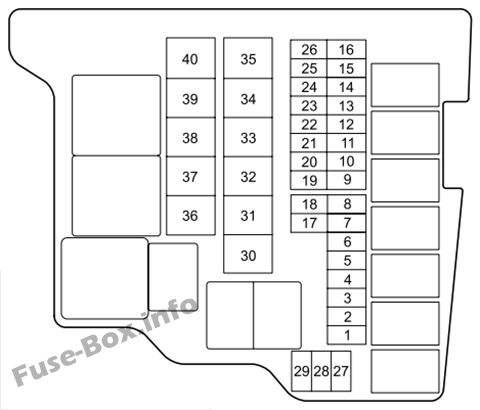

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ТОПЛИВО ТЕПЛО | — | — |
| 2 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливный насос |
| 3 | Ф.ВОГ | 15 A | Противотуманные фары (некоторые модели) |
| 4 | P/W | 20 A | Электрические стеклоподъемники |
| 5 | HORN | 10 A | Horn |
| 6 | EGI | 10 A | Система управления двигателем |
| 7 | ДСК-П | 30 A | DSC |
| 8 | ДСК-В | 20 A | DSC |
| 9 | MAG | 7,5 А | Кондиционер |
| 10 | TAIL | 15 A | Задние фонари, Габаритные огни, Освещение номерного знака |
| 11 | STOP | 10 A | Стоп-сигналы |
| 12 | SWS | 7,5 А | Воздушная подушка |
| 13 | R.DEF | 20 A | Обогрев заднего стекла |
| 14 | ОПАСНОСТЬ | 10 A | Аварийная сигнализация, указатели поворота |
| 15 | D/L | 20 A | Дверные замки с электроприводом |
| 16 | EOP | — | — |
| 17 | АНГЛ БАР | 15 A | Система управления двигателем |
| 18 | АНГ ИНЖ | 15 A | Система управления двигателем |
| 19 | АНГ ИНЖ2 | — | — |
| 20 | В/Л ВЫС ПРАВ | — | — |
| 21 | В/Н ВЫС ЛЕВ | — | — |
| 22 | DCDC3 | — | — |
| 23 | В/Н НГ ПРАВ | 15 A | Фара (правая) |
| 24 | В/Н НИ ЛЕВ | 15 A | Фара (левая) |
| 25 | АУДИ02 | — | — |
| 26 | ДСК-В2 | — | — |
| 27 | РОГ2 | — | — |
| 28 | МЕТР | — | — |
| 29 | ROOM | 15 A | Верхний свет |
| 30 | GLOW | — | — |
| 31 | EVVT | — | — |
| 32 | ИГ КЛЮЧ 1 | 40 A | Для защиты различных цепей |
| 33 | ВЕНТИЛЯТОР 3 | — | — |
| 34 | ВЕНТИЛЯТОР 2 | 30 A | Охлаждающий вентилятор |
| 35 | ВЕНТИЛЯТОР 1 | — | — |
| 36 | INJ | — | — |
| 37 | ИГ КЛЮЧ 2 | 30 A | Для защиты различных цепей |
| 38 | 4WD | — | — |
| 39 | АБС ДСК-П2 | — | — |
| 40 | ВОЗДУХОДУВКА | 30 A | Кондиционер |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | TCM | — | — |
| 2 | ИЛЛЮМИ | 7,5 А | Подсветка приборной панели |
| 3 | СИГАРА | 15 A | Розетка для аксессуаров |
| 4 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 5 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 6 | С.ТЕПЛО | — | — |
| 7 | A/C | 7,5 А | Кондиционер |
| 8 | F.WIP | 20 A | Стеклоочиститель и омыватель переднего стекла |
| 9 | R.WIP | 10 A | Стеклоочиститель и омыватель заднего стекла |
| 10 | СТАРТЕР | — | — |
| 11 | МЕТР 2 | — | — |
| 12 | ENG | 10 A | Система управления двигателем |
| 13 | МЕТР | 10 A | Приборный щиток |
| 14 | SAS | 10 A | Воздушная подушка |
| 15 | АУДИО 3 | — | — |
| 16 | P/W | 30 A | Электрические стеклоподъемники |
