Предохранители и реле Mazda 2 (DJ, 2015-2019..)
Схемы относятся к указанным годам и вариантам Mazda 2 (DJ, 2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda2 2015-2019…
Предохранитель прикуривателя (розетки) в Mazda 2 предохранитель №5 «F.ВЫПУСК» в блоке предохранителей салона.
Расположение блока предохранителей
Расположение блока предохранителей
Если какое-либо освещение, аксессуары или элементы управления не работают, проверьте соответствующий предохранитель цепи. Если предохранитель перегорел, внутренний элемент расплавится.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, осмотрите блок предохранителей под капотом.
Оглавление
Пассажирский салон
Крышка расположена с левой стороны салона, внизу, возле двери (на автомобилях с левым рулем он там же расположен).

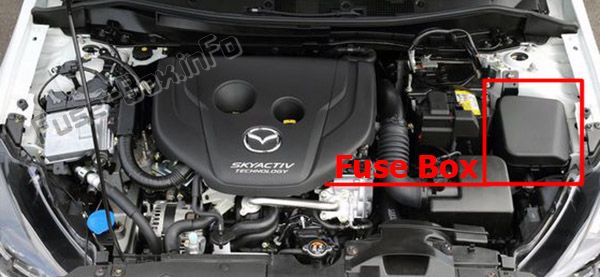

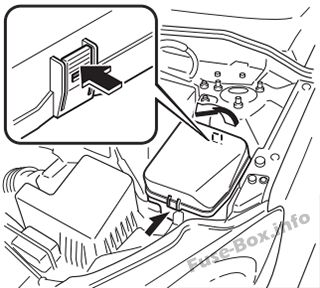

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2015, 2016

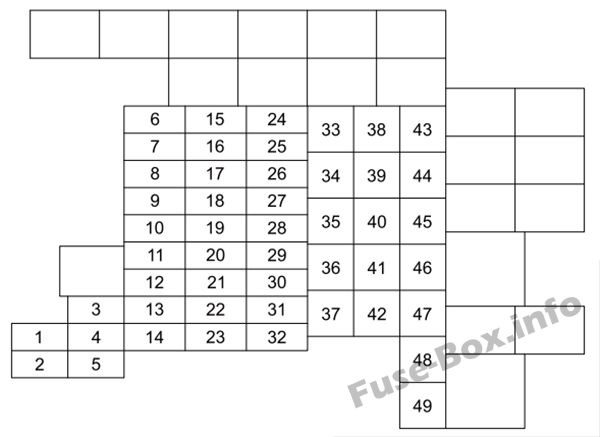

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 2 | ДВИГАТЕЛЬ IG1 | 7,5 А | Система управления двигателем |
| 3 | ЛЮК | 10 A | — |
| 4 | ИНТЕРЬЕР | 15 A | Верхний свет |
| 5 | АНГ+Б | 7,5 А | Система управления двигателем |
| 6 | АУДИО2 | 15 A | Аудио система |
| 7 | МЕТР1 | 10 A | Приборный щиток |
| 8 | SRS1 | 7,5 А | Воздушная подушка |
| 9 | МЕТР2 | 7,5 А | Комбинация приборов (некоторые модели) |
| 10 | РАДИО | 7,5 А | Аудио система |
| 11 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 12 | ДВИГАТЕЛЬ 1 | 15 A | Система управления двигателем |
| 13 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 14 | АУДИО1 | 25 A | Аудио система |
| 15 | МАГНИТ КОНДИЦИОНЕРА | 7,5 А | КондиционерНекоторые модели (Некоторые модели) |
| 16 | НА НАСОСЕ | 15 A | Система управления коробкой передач (некоторые модели) |
| 17 | AT | 15 A | Система управления коробкой передач (некоторые модели) |
| 18 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 19 | В/Л Правая | 20 A | Фара (правая) |
| 20 | АНГ+В2 | 7,5 А | Система управления двигателем |
| 21 | TAIL | 20 A | Задние фонари, Освещение номерного знака, Габаритные огни |
| 22 | — | — | — |
| 23 | ROOM | 25 A | Верхний свет |
| 24 | FOG | 15 A | Передние противотуманные фары (некоторые модели) |
| 25 | Ч/ЧИСТЫЙ | 20 A | Омыватель фар (некоторые модели) |
| 26 | STOP | 10 A | Стоп-сигналы, задний противотуманный фонарь (некоторые модели) |
| 27 | HORN | 15 A | Horn |
| 28 | В/Н ЛГ | 20 A | Фара (левая) |
| 29 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости (некоторые модели) |
| 30 | ОПАСНОСТЬ | 15 A | Аварийная сигнализация, указатели поворота |
| 31 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система (некоторые модели) |
| 32 | ТОПЛИВО ТЕПЛОЕ | 25 A | Подогреватель топлива (некоторые модели) |
| 33 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель переднего стекла |
| 34 | КАБИНА+B | 50 A | Для защиты различных цепей |
| 35 | FAN2 | 30 A | Охлаждающий вентилятор (некоторые модели) |
| 36 | ТОПЛИВНЫЙ НАСОС | 30 A | — |
| 37 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости (некоторые модели) |
| 38 | EVVT | 20 A | Система управления двигателем (некоторые модели) |
| 39 | — | — | — |
| 40 | FAN1 | 30 A | Охлаждающий вентилятор (некоторые модели) |
| 41 | ВЕНТИЛЯТОР 3 | 40 A | Охлаждающий вентилятор (некоторые модели) |
| 42 | ENG.MAIN | 40 A | Система управления двигателем |
| 43 | EPS | 60 A | Система гидроусилителя руля (некоторые модели) |
| 44 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 45 | 1G2 | 30 A | Для защиты различных цепей |
| 46 | ИНЖЕКТОР | 30 A | Система управления двигателем (некоторые модели) |
| 47 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 48 | П. ОКНО 1 | 30 A | Электрические стеклоподъемники |
| 49 | DCDC DE | 40 A | Для защиты различных цепей (некоторые модели) |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 6 | — | — | — |
| 7 | В ИНДЕ | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 8 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 9 | — | — | — |
| 10 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 11 | Р.ВАЙПЕР | 15 A | Стеклоочиститель и омыватель заднего стекла |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | SRS2/ESCL | 15 A | Электронная блокировка руля |
| 15 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 16 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
2017
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 2 | ДВИГАТЕЛЬ IG1 | 7,5 А | Система управления двигателем |
| 3 | ЛЮК | 10 A | — |
| 4 | ИНТЕРЬЕР | 15 A | Верхний свет |
| 5 | АНГ+Б | 7,5 А | Система управления двигателем |
| 6 | АУДИО2 | 15 A | Аудио система |
| 7 | МЕТР1 | 10 A | Приборный щиток |
| 8 | SRS1 | 7,5 А | Воздушная подушка |
| 9 | МЕТР2 | 7,5 А | Комбинация приборов (некоторые модели) |
| 10 | РАДИО | 7,5 А | Аудио система |
| 11 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 12 | ДВИГАТЕЛЬ 1 | 15 A | Система управления двигателем |
| 13 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 14 | АУДИО1 | 25 A | Аудио система |
| 15 | МАГНИТ КОНДИЦИОНЕРА | 7,5 А | КондиционерНекоторые модели (Некоторые модели) |
| 16 | НА НАСОСЕ | 15 A | Система управления коробкой передач (некоторые модели) |
| 17 | AT | 15 A | Система управления коробкой передач (некоторые модели) |
| 18 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 19 | В/Л Правая | 20 A | Фара (правая) |
| 20 | АНГ+В2 | 7,5 А | Система управления двигателем |
| 21 | TAIL | 20 A | Задние фонари, Освещение номерного знака, Габаритные огни |
| 22 | СТ.НАГРЕВАТЕЛЬ | 15 A | — |
| 22 | — | — | — |
| 23 | ROOM | 25 A | Верхний свет |
| 24 | FOG | 15 A | Передние противотуманные фары (некоторые модели) |
| 25 | Ч/ЧИСТЫЙ | 20 A | Омыватель фар (некоторые модели) |
| 26 | STOP | 10 A | Стоп-сигналы, задний противотуманный фонарь (некоторые модели) |
| 27 | HORN | 15 A | Horn |
| 28 | В/Н ЛГ | 20 A | Фара (левая) |
| 29 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости (некоторые модели) |
| 30 | ОПАСНОСТЬ | 15 A | Аварийная сигнализация, указатели поворота |
| 31 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система (некоторые модели) |
| 32 | ТОПЛИВО ТЕПЛОЕ | 25 A | Подогреватель топлива (некоторые модели) |
| 33 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель переднего стекла |
| 34 | КАБИНА+B | 50 A | Для защиты различных цепей |
| 35 | FAN2 | 30 A | Охлаждающий вентилятор (некоторые модели) |
| 36 | ТОПЛИВНЫЙ НАСОС | 30 A | — |
| 37 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости (некоторые модели) |
| 38 | EVVT | 20 A | Система управления двигателем (некоторые модели) |
| 39 | — | — | — |
| 40 | FAN1 | 30 A | Охлаждающий вентилятор (некоторые модели) |
| 41 | ВЕНТИЛЯТОР 3 | 40 A | Охлаждающий вентилятор (некоторые модели) |
| 42 | ENG.MAIN | 40 A | Система управления двигателем |
| 43 | EPS | 60 A | Система гидроусилителя руля (некоторые модели) |
| 44 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 45 | 1G2 | 30 A | Для защиты различных цепей |
| 46 | ИНЖЕКТОР | 30 A | Система управления двигателем (некоторые модели) |
| 47 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 48 | П. ОКНО 1 | 30 A | Электрические стеклоподъемники |
| 49 | DCDC DE | 40 A | Для защиты различных цепей (некоторые модели) |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 6 | — | — | — |
| 7 | В ИНДЕ | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 8 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 9 | — | — | — |
| 10 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 11 | Р.ВАЙПЕР | 15 A | Стеклоочиститель и омыватель заднего стекла |
| 12 | П.СИДЕНЬЕ D | 30 A | — |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | SRS2/ESCL | 15 A | Электронная блокировка руля |
| 15 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 16 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
