Предохранители и реле Mazda 3 (BK, 2003-2009)
Схемы относятся к указанным годам и вариантам Mazda 3 (BK, 2003-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda3 2003-2009
Предохранители прикуривателя (розетка):№43 «СИГАРА» в блоке предохранителей салона и предохранитель №29 «P.ВЫХОД» (с 2007 г.) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если какие-либо источники света, аксессуары или элементы управления не работают, проверьте соответствующий предохранитель цепи. Если предохранитель перегорел, внутренний элемент расплавится.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в порядке, проверьте блок предохранителей под капотом.
Пассажирский салон

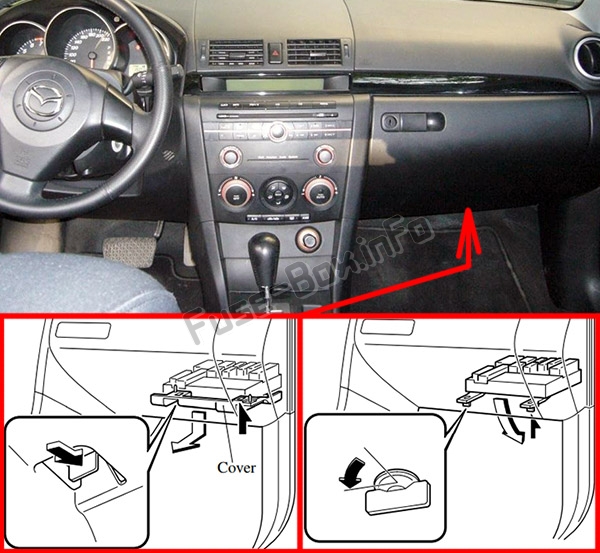

Блок предохранителей находится со стороны переднего пассажира под перчаточным ящиком (снимите дно бардачка, поверните два фиксатора и опустите блок предохранителей вниз).

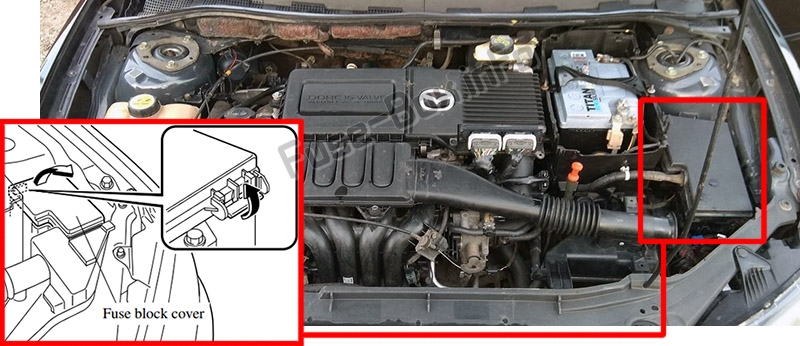

Моторного отсека

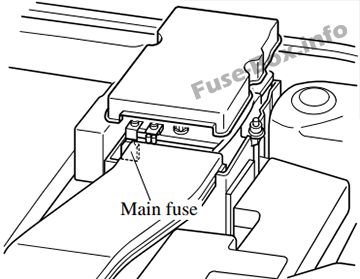

Для замены ГЛАВНОГО предохранителя обратитесь к авторизованному дилеру Mazda.
Схемы блока предохранителей
Схемы блока предохранителей
2004, 2005

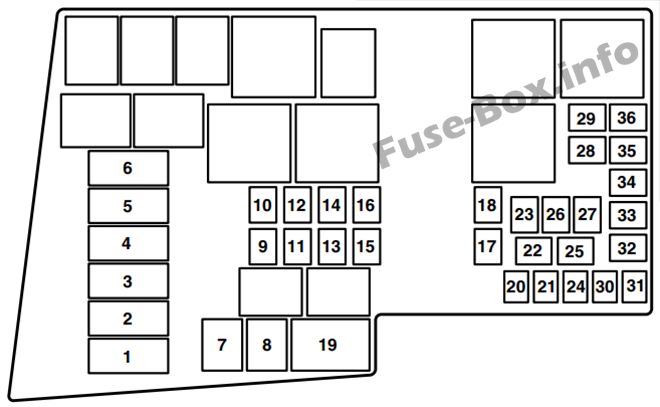

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FAN | 40A | Охлаждающий вентилятор |
| 2 | P/ST | 80A | ЭХПАС |
| 3 | BTN | 40A | Для защиты различных цепей |
| 4 | HEAD | 40A | передние фары |
| 5 | PTC | 80A | — |
| 6 | GLOW | 60A | — |
| 7 | АБС 1 | 30A | АБС (некоторые модели) |
| 8 | АБС 2 | 20A | АБС (некоторые модели) |
| 9 | ДВИГАТЕЛЬ | 30A | Для защиты различных цепей |
| 10 | — | — | — |
| 11 | ИГ КЛЮЧ 1 | 30A | Замок зажигания |
| 12 | СТАРТЕР | 20A | Муфта стартера |
| 13 | ИГ КЛЮЧ 2 | 30A | Замок зажигания |
| 14 | — | — | — |
| 15 | НАГРЕВАТЕЛЬ | 40A | Двигатель вентилятора |
| 16 | — | — | — |
| 17 | УДАЛЕНИЕ ТУМАНА | 40A | Обогрев заднего стекла |
| 18 | — | — | — |
| 19 | АБС ИГ | 10A | АБС (некоторые модели) |
| 20 | FOG | 15A | Противотуманные фары (некоторые модели) |
| 21 | HORN | 15A | Horn |
| 22 | — | — | — |
| 23 | Ч/ЧИСТЫЙ | 20A | — |
| 24 | F/НАСОС | 15A | Топливный насос |
| 25 | П/СТ ИГ | 10A | Усилитель руля |
| 26 | МАГНИТ КОНДИЦИОНЕРА | 10A | Кондиционер |
| 27 | ALT | 10A | — |
| 28 | — | — | — |
| 29 | — | — | — |
| 30 | АНГ +В | 10A | PCM |
| 31 | ROOM | 15A | Внутреннее освещение |
| 32 | АНГЛ БАР 4 | 10A | О 2 нагреватель |
| 33 | АНГЛИЙСКИЙ БАР 3 | 10A | О 2 нагреватель |
| 34 | ЭГИ ИНЖ | 10A | Инжектор |
| 35 | АНГЛИЙСКИЙ БАР 1 | 10A | Датчик расхода воздуха |
| 36 | АНГЛ БАР 2 | 10A | Клапан управления рециркуляцией отработавших газов |

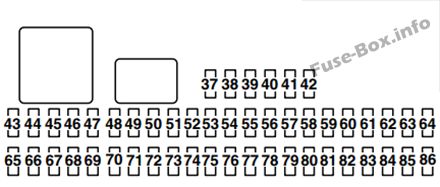

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 37 | Д/БЛОКИРОВКА 2 | 15A | Замок двери с электроприводом |
| 38 | — | — | — |
| 39 | ГОЛОВА ВЫСОКАЯ L | 10A | Дальний свет фар (левая) |
| 40 | ГОЛОВА ВЫСОКАЯ R | 10A | Дальний свет фар (правая) |
| 41 | — | — | — |
| 42 | — | — | — |
| 43 | СИГАРА | 15A | Более легкий |
| 44 | РАДИО | 7.5A | Аудио система |
| 45 | ЗЕРКАЛО | 10A | Зеркало управления питанием |
| 46 | ХВОСТ R | 7.5A | Задний фонарь (правый), Габаритные огни (правый) Освещение номерного знака |
| 47 | OBD | 10A | Для защиты различных цепей |
| 48 | — | — | — |
| 49 | ТР/БЛОКИРОВКА | 20A | — |
| 50 | мощность процессора | 10A | Устройство управления |
| 51 | ОПАСНОСТЬ | 15A | Поворотники. Сигнализаторы опасности |
| 52 | СОЛНЕЧНАЯ КРЫША | 20A | МунруФ |
| 53 | ШАЙБА | 20A | Передний омыватель. Стеклоочиститель и омыватель заднего стекла |
| 54 | — | — | — |
| 55 | П/ВЕТЕР Р | 30A | — |
| 56 | П/ВЕТЕР Л | 30A | — |
| 57 | ТРЕВОГА | 7.5A | — |
| 58 | М/DEF | 7.5A | Зеркальный антиобледенитель |
| 59 | — | — | — |
| 60 | ГОЛОВА НИЗКАЯ R | 15A | Ближний свет фар (RH), корректор фар (некоторые модели) |
| 61 | НИЗКАЯ ГОЛОВА | 15A | Ближний свет фар (LH) |
| 62 | — | — | — |
| 63 | — | — | — |
| 64 | — | — | — |
| 65 | SAS | 10A | Дополнительная удерживающая система |
| 66 | МЕТР | 10A | Приборный щиток. Система иммобилайзера, система блокировки переключения передач |
| 67 | ЗАЖИГАНИЕ | 20A | ABS\ EH PAS (некоторые модели) |
| 68 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочиститель |
| 69 | ДВИГАТЕЛЬ | 20A | Для защиты различных цепей |
| 70 | ИГ СИГ | 10A | Автоматический стеклоочиститель (некоторые модели) |
| 71 | САС 2 | 7.5A | Дополнительная удерживающая система |
| 72 | — | — | — |
| 73 | — | — | — |
| 74 | ПОДОГРЕВ СИДЕНЬЯ | 20A | — |
| 75 | Д/БЛОКИРОВКА 1 | 25A | Замок двери с электроприводом |
| 76 | A/C | 10A | Кондиционер, блок управления отопителем |
| 77 | П/ВЕТЕР Л | 30A | Электростеклоподъемник (левый) (некоторые модели) |
| 78 | П/ВЕТЕР Р | 30A | Электростеклоподъемник (правый) (некоторые модели) |
| 79 | BACK | 10A | Фонари заднего хода |
| 80 | СОЛНЕЧНАЯ КРЫША | 7.5A | Люк (некоторые модели) |
| 81 | ХВОСТ | 7.5A | Задние фонари (левые), Габаритные огни (левые) |
| 82 | ИЛЛЮМИ | 7.5A | Освещение |
| 83 | — | — | — |
| 84 | — | — | — |
| 85 | — | — | — |
| 86 | — | — | — |
2006
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FAN | 40 A | Охлаждающий вентилятор |
| 2 | P/ST | 80 A | ЭХПАС |
| 3 | BTN | 40 A | Для защиты различных цепей |
| 4 | HEAD | 40 A | передние фары |
| 5 | PTC | 80 A | — |
| 6 | GLOW | 60 A | — |
| 7 | АБС 1 | 30 A | АБС (некоторые модели) |
| 8 | АБС 2 | 20 A | АБС (некоторые модели) |
| 9 | ДВИГАТЕЛЬ | 30 A | Для защиты различных цепей |
| 10 | — | — | — |
| 11 | ИГ КЛЮЧ 1 | 30 A | Замок зажигания |
| 12 | СТАРТЕР | 20 A | Муфта стартера |
| 13 | ИГ КЛЮЧ 2 | 30 A | Замок зажигания |
| 14 | — | — | — |
| 15 | НАГРЕВАТЕЛЬ | 40 A | Двигатель вентилятора |
| 16 | — | — | — |
| 17 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 18 | АУДИО | 30 A | Аудиосистема (модель со звуковой системой BOSE) |
| 19 | АБС ИГ | 10A | АБС (некоторые модели) |
| 20 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 21 | HORN | 15 A | Horn |
| 22 | — | — | — |
| 23 | Ч/ЧИСТЫЙ | 20 A | — |
| 24 | F/НАСОС | 15 A | Топливный насос |
| 25 | П/СТ ИГ | 10A | Усилитель руля |
| 26 | МАГНИТ КОНДИЦИОНЕРА | 10A | Кондиционер |
| 27 | TCM | 15A | Модуль управления коробкой передач |
| 28 | — | — | — |
| 29 | — | — | — |
| 30 | АНГ +В | 10A | PCM |
| 31 | ROOM | 15 A | Внутреннее освещение |
| 32 | АНГЛ БАР 4 | 10A | нагреватель O2 |
| 33 | АНГЛИЙСКИЙ БАР 3 | 10A | нагреватель O2 |
| 34 | ЭГИ ИНЖ | 10A | Инжектор |
| 35 | АНГЛИЙСКИЙ БАР 1 | 10A | Датчик расхода воздуха |
| 36 | АНГЛ БАР 2 | 10A | Клапан управления рециркуляцией отработавших газов |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 37 | Д/БЛОКИРОВКА 2 | 15 A | Замок двери с электроприводом |
| 38 | STOP | 10A | Стоп-сигналы |
| 39 | ГОЛОВА ВЫСОКАЯ L | 10A | Дальний свет фар (левая) |
| 40 | ГОЛОВА ВЫСОКАЯ R | 10A | Дальний свет фар (правая) |
| 41 | — | — | — |
| 42 | — | — | — |
| 43 | СИГАРА | 15 A | Более легкий |
| 44 | РАДИО | 7,5 А | Аудио система |
| 45 | ЗЕРКАЛО | 10A | Зеркало управления питанием |
| 46 | ХВОСТ R | 7,5 А | Задний фонарь (правый), Габаритные огни (правый) Освещение номерного знака |
| 47 | OBD | 10A | Для защиты различных цепей |
| 48 | — | — | — |
| 49 | ТР/БЛОКИРОВКА | 20 A | — |
| 50 | мощность процессора | 10A | Устройство управления |
| 51 | ОПАСНОСТЬ | 15 A | Поворотники, аварийная сигнализация |
| 52 | СОЛНЕЧНАЯ КРЫША | 20 A | Люк (некоторые модели) |
| 53 | ШАЙБА | 20 A | Передний омыватель, Стеклоочиститель и омыватель заднего стекла |
| 54 | — | — | — |
| 55 | П/ВЕТЕР Р | 30 A | — |
| 56 | П/ВЕТЕР Л | 30 A | — |
| 57 | ТРЕВОГА | 7,5 А | — |
| 58 | М/DEF | 7,5 А | Зеркальный антиобледенитель |
| 59 | — | — | — |
| 60 | ГОЛОВА НИЗКАЯ R | 15 A | Ближний свет фар (правая), корректор фар (некоторые модели) |
| 61 | ГОЛОВКА НИЗКАЯ L | 15 A | Ближний свет фар (левая) |
| 62 | — | — | — |
| 63 | — | — | — |
| 64 | — | — | — |
| 65 | SAS | 10A | Дополнительная удерживающая система |
| 66 | МЕТР | 10A | Приборный щиток. Система иммобилайзера. Система блокировки переключения передач |
| 67 | ЗАЖИГАНИЕ | 20 A | ABS (некоторые модели), ЭХПАС |
| 68 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель |
| 69 | ДВИГАТЕЛЬ | 20 A | Для защиты различных цепей |
| 70 | ИГ СИГ | 10A | Автоматический стеклоочиститель (некоторые модели) |
| 71 | САС 2 | 7,5 А | Дополнительная удерживающая система |
| 72 | — | — | — |
| 73 | — | — | — |
| 74 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | — |
| 75 | Д/БЛОКИРОВКА 1 | 25 A | Замок двери с электроприводом |
| 76 | A/C | 10A | Кондиционер, блок управления отопителем |
| 77 | П/ВЕТЕР Л | 30 A | Электростеклоподъемник (левый) (некоторые модели) |
| 78 | П/ВЕТЕР Р | 30 A | Электростеклоподъемник (правый) |
| 79 | BACK | 10A | Фонари заднего хода |
| 80 | СОЛНЕЧНАЯ КРЫША | 7,5 А | Люк (некоторые модели) |
| 81 | ХВОСТ | 7,5 А | Задние фонари (левые), Габаритные огни (левые) |
| 82 | ИЛЛЮМИ | 7,5 А | Освещение |
| 83 | — | — | — |
| 84 | — | — | — |
| 85 | — | — | — |
| 86 | — | — | — |
2007, 2008
Моторного отсека
Без турбонагнетателя
Назначение предохранителей в моторном отсеке (Без турбокомпрессора, 2007, 2008)| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FAN | 40A | Охлаждающий вентилятор |
| 2 | P/ST | 80A | Усилитель руля |
| 3 | BTN | 40A | Для защиты различных цепей |
| 4 | HEAD | 40A | передние фары |
| 5 | PTC | — | — |
| 6 | GLOW | — | — |
| 7 | АБС 1 | 30A | ABS (некоторые модели), DSC (некоторые модели) |
| 8 | АБС 2 | 20A | ABS (некоторые модели), DSC (некоторые модели) |
| 9 | ДВИГАТЕЛЬ | 30A | Для защиты различных цепей |
| 10 | — | — | — |
| 11 | ИГ КЛЮЧ 1 | 30A | Замок зажигания |
| 12 | СТАРТЕР | 20A | Муфта стартера |
| 13 | ИГ КЛЮЧ 2 | 30A | Замок зажигания |
| 14 | СВЕЧЕНИЕ 1 | — | — |
| 15 | НАГРЕВАТЕЛЬ | 40A | Двигатель вентилятора |
| 16 | СВЕЧЕНИЕ 2 | — | — |
| 17 | УДАЛЕНИЕ ТУМАНА | 40A | Обогрев заднего стекла |
| 18 | АУДИО | 30A | Аудиосистема (модель со звуковой системой BOSE) |
| 19 | АБС ИГ | 10A | ABS (некоторые модели), DSC (некоторые модели) |
| 20 | FOG | 15A | Передние противотуманные фары (некоторые модели) |
| 21 | HORN | 15A | Horn |
| 22 | DRL | 10A | ДХО (некоторые модели) |
| 23 | Ч/ЧИСТЫЙ | — | — |
| 24 | F/НАСОС | 15A | Топливный насос |
| 25 | П/СТ ИГ | 10A | Усилитель руля |
| 26 | МАГНИТ КОНДИЦИОНЕРА | 10A | Кондиционер (некоторые модели) |
| 27 | ALT/ТКМ | 10А/15А | ТКМ (некоторые модели) |
| 28 | СВЕТЯЩИЙСЯ ЗНАК | — | — |
| 29 | P.ВЫХОД | — | Розетка |
| 30 | АНГ +В | 10A | PCM |
| 31 | ROOM | 15A | Внутреннее освещение |
| 32 | АНГЛ БАР 4 | 10A | Датчики O2 (некоторые модели) |
| 33 | АНГЛИЙСКИЙ БАР 3 | 10A | Датчики кислорода |
| 34 | ЭГИ ИНЖ | 10A | Инжектор |
| 35 | АНГЛИЙСКИЙ БАР 1 | 10A | Для защиты различных цепей |
| 36 | АНГЛ БАР 2 | 10A | ПКМ, Топливный насос |
С турбокомпрессором
Назначение предохранителей в моторном отсеке (с турбокомпрессором, 2007, 2008)| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FAN | 70A | Охлаждающий вентилятор |
| 2 | — | — | — |
| 3 | BTN | 40A | Для защиты различных цепей |
| 4 | HEAD | 40A | передние фары |
| 5 | F/НАСОС | 30A | Топливный насос |
| 6 | — | — | — |
| 7 | АБС 1 | 30A | АБС, ДСК |
| 8 | АБС 2 | 20A | АБС, ДСК |
| 9 | ДВИГАТЕЛЬ | 30A | Для защиты различных цепей |
| 10 | ИНЖЕКТОР | 30A | Топливный инжектор |
| 11 | ИГ КЛЮЧ 1 | 30A | Замок зажигания |
| 12 | СТАТЕР | 20A | Муфта стартера |
| 13 | ИГ КЛЮЧ2 | 30A | Замок зажигания |
| 14 | — | — | — |
| 15 | НАГРЕВАТЕЛЬ | 40A | Двигатель вентилятора |
| 16 | — | — | — |
| 17 | УДАЛЕНИЕ ТУМАНА | 40A | Дефорестер заднего стекла |
| 18 | АУДИО | 30A | Аудиосистема (модель со звуковой системой BOSE) |
| 19 | АБС ИГ | 10A | ABS |
| 20 | FOG | 15A | Передние противотуманные фары |
| 21 | HORN | 15A | Horn |
| 22 | DRL | 10A | ДХО (некоторые модели) |
| 23 | Ч/ЧИСТЫЙ | — | — |
| 24 | ETC | 10A | Электрика, дроссельная заслонка |
| 25 | — | — | — |
| 26 | МАГНИТ КОНДИЦИОНЕРА | 10A | Кондиционер |
| 27 | — | — | — |
| 28 | — | — | — |
| 29 | P.ВЫХОД | 15A | Розетка |
| 30 | АНГ +В | 10A | PCM |
| 31 | ROOM | 15A | Внутреннее освещение |
| 32 | — | — | — |
| 33 | АНГЛИЙСКИЙ БАР 3 | 10A | Датчики кислорода |
| 34 | — | — | — |
| 35 | АНГЛИЙСКИЙ БАР 1 | 15A | Для защиты различных цепей |
| 36 | АНГЛ БАР 2 | 10A | ПКМ, Топливный насос |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 37 | Д/БЛОКИРОВКА 2 | 15A | Двойная система блокировки (некоторые модели) |
| 38 | СТОП-СИГНАЛ/СИГНАЛ | 10A | Стоп-сигнал, звуковой сигнал |
| 39 | ГОЛОВА ВЫСОКАЯ L | 10A | Дальний свет фары (левая) |
| 40 | ГОЛОВА ВЫСОКАЯ R | 10A | Дальний свет фары (правая) |
| 41 | — | — | — |
| 42 | — | — | — |
| 43 | СИГАРА | 15A | Более легкий |
| 44 | РАДИО | 7.5A | Аудио система |
| 45 | ЗЕРКАЛО | 10A | Зеркало с электроприводом (некоторые модели) |
| 46 | ХВОСТ R | 7.5A | Задний фонарь (правый), Габаритный фонарь (правый), Освещение номерного знака |
| 47 | OBD | 10A | Для защиты различных цепей |
| 48 | — | — | — |
| 49 | ТР/БЛОКИРОВКА | — | — |
| 50 | — | — | — |
| 51 | — | — | — |
| 52 | СОЛНЕЧНАЯ КРЫША | 20A | Люк (некоторые модели) |
| 53 | ШАЙБА | 20A | Стеклоочиститель и омыватель лобового стекла |
| 54 | — | — | — |
| 55 | П/ВЕТЕР Р | — | — |
| 56 | П/ВЕТЕР Л | — | — |
| 57 | ТРЕВОГА | — | — |
| 58 | М/DEF | 7.5A | Обогрев зеркал (некоторые модели) |
| 59 | — | — | — |
| 60 | ГОЛОВА НИЗКАЯ R | 15A | Ближний свет фар (правая), корректор фар |
| 61 | ГОЛОВКА НИЗКАЯ L | 15A | Фара ближнего света (левая) |
| 62 | — | — | — |
| 63 | — | — | — |
| 64 | — | — | — |
| 65 | SAS | 10A | Дополнительная удерживающая система |
| 66 | МЕТР | 10A | Комбинация приборов, система иммобилайзера |
| 67 | ЗАЖИГАНИЕ | 20A | ABS (некоторые модели), DSC (некоторые модели), Усилитель руля |
| 68 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочиститель и омыватель лобового стекла |
| 69 | ДВИГАТЕЛЬ | 20A | Для защиты различных цепей |
| 70 | ИГ СИГ | 10A | Автоматический стеклоочиститель (некоторые модели), переключатель электрического стеклоподъемника (некоторые модели) |
| 71 | САС 2 | 7.5A | Датчик веса сиденья |
| 72 | — | — | — |
| 73 | — | — | — |
| 74 | ПОДОГРЕВ СИДЕНЬЯ | 20A | Сиденье с подогревом (некоторые модели) |
| 75 | Д/БЛОКИРОВКА 1 | 25A | Замок двери с электроприводом (некоторые модели) |
| 76 | A/C | 10A | Кондиционер (Некоторые модели), Блок управления отопителем |
| 77 | П/ВЕТЕР Л | 30A | Электростеклоподъемник (левый) (некоторые модели) |
| 78 | П/ВЕТЕР Р | 30A | Электростеклоподъемник (правый) (некоторые модели) |
| 79 | BACK | 10A | Фонари заднего хода |
| 80 | СОЛНЕЧНАЯ КРЫША | 7.5A | Люк (некоторые модели) |
| 81 | ХВОСТ | 7.5A | Задний фонарь (левый), стояночный фонарь (левый) |
| 82 | ИЛЛЮМИ | 7.5A | Освещение |
| 83 | — | — | — |
| 84 | — | — | — |
| 85 | — | — | — |
| 86 | — | — | — |
2009
Моторного отсека
Без турбонагнетателя
Назначение предохранителей в моторном отсеке (Без турбокомпрессора, 2009 г.)| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FAN | 40A | Охлаждающий вентилятор |
| 2 | P/ST | 80A | Усилитель руля |
| 3 | BTN | 40A | Для защиты различных цепей |
| 4 | HEAD | 40A | передние фары |
| 5 | PTC | — | — |
| 6 | GLOW/P.SEAT | 30A | Сиденье с электроприводом |
| 7 | АБС 1 | 30A | ABS (некоторые модели), DSC (некоторые модели) |
| 8 | АБС 2 | 20A | ABS (некоторые модели), DSC (некоторые модели) |
| 9 | ДВИГАТЕЛЬ | 30A | Для защиты различных цепей |
| 10 | — | — | — |
| 11 | ИГ КЛЮЧ 1 | 30A | Замок зажигания |
| 12 | СТАРТЕР | 20A | Муфта стартера |
| 13 | ИГ КЛЮЧ 2 | 30A | Замок зажигания |
| 14 | СВЕЧЕНИЕ 1 | — | — |
| 15 | НАГРЕВАТЕЛЬ | 40A | Двигатель вентилятора |
| 16 | СВЕЧЕНИЕ 2 | — | — |
| 17 | УДАЛЕНИЕ ТУМАНА | 40A | Обогрев заднего стекла |
| 18 | АУДИО | 30A | Аудиосистема (модель со звуковой системой BOSE) (некоторые модели) |
| 19 | АБС ИГ | 10A | ABS (некоторые модели), DSC (некоторые модели) |
| 20 | FOG | 15A | Передние противотуманные фары (некоторые модели) |
| 21 | HORN | 15A | Horn |
| 22 | DRL | 10A | ДХО (некоторые модели) |
| 23 | Ч/ЧИСТЫЙ | — | — |
| 24 | F/НАСОС | 15A | Топливный насос |
| 25 | П/СТ ИГ | 10A | Усилитель руля |
| 26 | МАГНИТ КОНДИЦИОНЕРА | 10A | Кондиционер (некоторые модели) |
| 27 | ALT/ТКМ | 15A | ТКМ (некоторые модели) |
| 28 | СВЕТЯЩИЙСЯ ЗНАК | — | — |
| 29 | P.ВЫХОД | 15A | Розетка |
| 30 | АНГ +В | 10A | PCM |
| 31 | ROOM | 15A | Внутреннее освещение |
| 32 | АНГЛ БАР 4 | 10A | Датчики O2 (некоторые модели) |
| 33 | АНГЛИЙСКИЙ БАР 3 | 10A | Датчики кислорода |
| 34 | ЭГИ ИНЖ | 10A | Инжектор |
| 35 | АНГЛИЙСКИЙ БАР 1 | 10A | Для защиты различных цепей |
| 36 | АНГЛ БАР 2 | 10A | ПКМ, Топливный насос |
С турбокомпрессором
Назначение предохранителей в моторном отсеке (С турбокомпрессором, 2009 г.)| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FAN | 70A | Охлаждающий вентилятор |
| 2 | — | — | — |
| 3 | BTN | 40A | Для защиты различных цепей |
| 4 | HEAD | 40A | передние фары |
| 5 | F/НАСОС | 30A | Топливный насос |
| 6 | — | — | — |
| 7 | АБС 1 | 30A | АБС, ДСК |
| 8 | АБС 2 | 20A | АБС, ДСК |
| 9 | ДВИГАТЕЛЬ | 30A | Для защиты различных цепей |
| 10 | ИНЖЕКТОР | 30A | Топливный инжектор |
| 11 | ИГ КЛЮЧ1 | 30A | Замок зажигания |
| 12 | СТАРТЕР | 20A | Муфта стартера |
| 13 | ИГ КЛЮЧ2 | 30A | Замок зажигания |
| 14 | — | — | — |
| 15 | НАГРЕВАТЕЛЬ | 40A | Двигатель вентилятора |
| 16 | — | — | — |
| 17 | УДАЛЕНИЕ ТУМАНА | 40A | Обогрев заднего стекла |
| 18 | АУДИО | 30A | Аудиосистема (модель со звуковой системой BOSE) (некоторые модели) |
| 19 | АБС ИГ | 10A | ABS |
| 20 | FOG | 15A | Передние противотуманные фары |
| 21 | HORN | 15A | Horn |
| 22 | DRL | 10A | ДХО (некоторые модели) |
| 23 | Ч/ЧИСТЫЙ | — | — |
| 24 | ETC | 10A | Электрика, дроссельная заслонка |
| 25 | — | — | — |
| 26 | МАГНИТ КОНДИЦИОНЕРА | 10A | Кондиционер |
| 27 | — | — | — |
| 28 | — | — | — |
| 29 | P.ВЫХОД | 15A | Розетка |
| 30 | АНГ +В | 10A | PCM |
| 31 | ROOM | 15A | Внутреннее освещение |
| 32 | — | — | — |
| 33 | АНГЛИЙСКИЙ БАР 3 | 10A | Датчики кислорода |
| 34 | — | — | — |
| 35 | АНГЛИЙСКИЙ БАР 1 | 15A | Для защиты различных цепей |
| 36 | АНГЛ БАР 2 | 10A | ПКМ, Топливный насос |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 37 | Д/БЛОКИРОВКА 2 | 15A | Двойная система блокировки (некоторые модели) |
| 38 | СТОП-СИГНАЛ/СИГНАЛ | 10A | Стоп-сигнал, звуковой сигнал |
| 39 | ГОЛОВА ВЫСОКАЯ L | 10A | Дальний свет фары (левая) |
| 40 | ГОЛОВА ВЫСОКАЯ R | 10A | Дальний свет фары (правая) |
| 41 | — | — | — |
| 42 | — | — | — |
| 43 | СИГАРА | 15A | Более легкий |
| 44 | РАДИО | 7.5A | Аудио система |
| 45 | ЗЕРКАЛО | 10A | Зеркало с электроприводом (некоторые модели) |
| 46 | ХВОСТ R | 7.5A | Задний фонарь (правый), Габаритный фонарь (правый), Освещение номерного знака |
| 47 | OBD | 10A | Для защиты различных цепей |
| 48 | — | — | — |
| 49 | ТР/БЛОКИРОВКА | — | — |
| 50 | — | — | — |
| 51 | — | — | — |
| 52 | СОЛНЕЧНАЯ КРЫША | 20A | Люк (некоторые модели) |
| 53 | ШАЙБА | 20A | Стеклоочиститель и омыватель лобового стекла |
| 54 | — | — | — |
| 55 | П/ВЕТЕР Р | — | — |
| 56 | П/ВЕТЕР Л | — | — |
| 57 | ТРЕВОГА | — | — |
| 58 | М/DEF | 7.5A | Обогрев зеркал (некоторые модели) |
| 59 | — | — | — |
| 60 | ГОЛОВА НИЗКАЯ R | 15A | Ближний свет фар (правая), корректор фар |
| 61 | ГОЛОВКА НИЗКАЯ L | 15A | Фара ближнего света (левая) |
| 62 | — | — | — |
| 63 | — | — | — |
| 64 | — | — | — |
| 65 | SAS | 10A | Дополнительная удерживающая система |
| 66 | МЕТР | 10A | Комбинация приборов, система иммобилайзера |
| 67 | ЗАЖИГАНИЕ | 20A | ABS (некоторые модели), DSC (некоторые модели), Усилитель руля |
| 68 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочиститель и омыватель лобового стекла |
| 69 | ДВИГАТЕЛЬ | 20A | Для защиты различных цепей |
| 70 | ИГ СИГ | 10A | Автоматический стеклоочиститель (некоторые модели), переключатель электрического стеклоподъемника (некоторые модели) |
| 71 | САС 2 | 7.5A | Датчик веса сиденья |
| 72 | — | — | — |
| 73 | — | — | — |
| 74 | ПОДОГРЕВ СИДЕНЬЯ | 20A | Сиденье с подогревом (некоторые модели) |
| 75 | Д/БЛОКИРОВКА 1 | 25A | Замок двери с электроприводом (некоторые модели) |
| 76 | A/C | 10A | Кондиционер (Некоторые модели), Блок управления отопителем |
| 77 | П/ВЕТЕР Л | 30A | Электростеклоподъемник (левый) (некоторые модели) |
| 78 | П/ВЕТЕР Р | 30A | Электростеклоподъемник (правый) (некоторые модели) |
| 79 | BACK | 10A | Фонари заднего хода |
| 80 | СОЛНЕЧНАЯ КРЫША | 7.5A | Люк (некоторые модели) |
| 81 | ХВОСТ | 7.5A | Задний фонарь (левый), стояночный фонарь (левый) |
| 82 | ИЛЛЮМИ | 7.5A | Освещение |
| 83 | — | — | — |
| 84 | — | — | — |
| 85 | — | — | — |
| 86 | — | — | — |
