Предохранители и реле Mazda 3 (BL, 2010-2013)
Схемы относятся к указанным годам и вариантам Mazda 3 (BL, 2010-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda3 2010-2013
Предохранители прикуривателя (розетка):#12 «ВЫХОД» (гнезда для аксессуаров) и №14 «СИГАРА» (прикуриватель) в блоке предохранителей приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители с левой стороны автомобиля.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, осмотрите блок предохранителей под капотом.

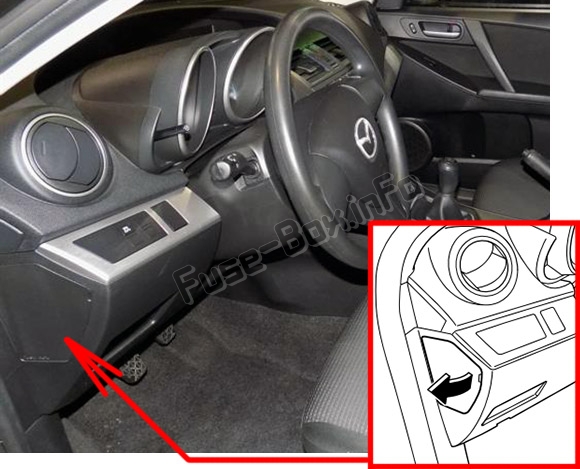

Пассажирский салон
Блок предохранителей расположен с левой стороны приборной панели за крышкой.

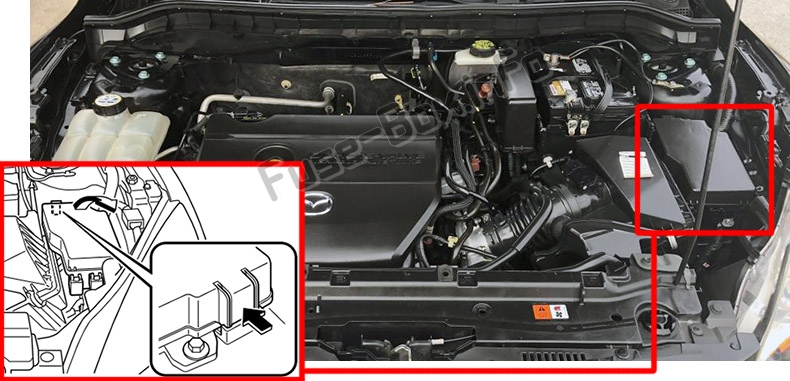

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2010

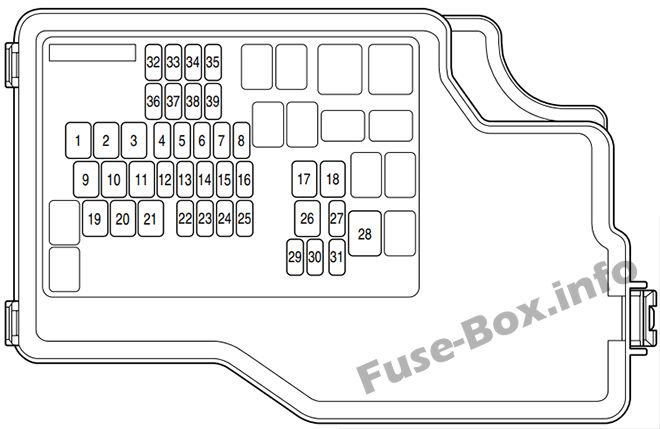

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ВЕНТИЛЯТОР 2 | — | — |
| 2 | ГЛАВНАЯ | 40 A | Система управления двигателем |
| 3 | 1 баттон | 50 A | Для защиты различных цепей |
| 4 | МАГНИТ КОНДИЦИОНЕРА | 7,5 А | Кондиционер |
| 5 | H/L HI | 20 A | Дальний свет фар |
| 6 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 7 | H/LWASH | — | — |
| 8 | ЛЮК | 15 A | Люк (некоторые модели) |
| 9 | F.DEF ПРАВ. | — | — |
| 10 | F.DEF левый | — | — |
| 11 | ВЕНТИЛЯТОР 1 | 40 A | Охлаждающий вентилятор |
| 12 | ROOM | 15 A | Внутреннее освещение |
| 13 | TCM | 15 A | ТКМ (некоторые модели) |
| 14 | DSC | 20 A | Система динамического контроля устойчивости (некоторые модели) |
| 15 | 2 кнопки | 7,5 А | Для защиты различных цепей |
| 16 | НА НАСОСЕ | — | — |
| 17 | НАГРЕВАТЕЛЬ | 40 A | Обогреватель |
| 18 | INJ | — | — |
| 19 | R.DEF | 30 A | Обогрев заднего стекла |
| 20 | ИГКИ 2 | 40 A | Для защиты различных цепей |
| 21 | ИГКИ 1 | 40 A | Для защиты различных цепей |
| 22 | HORN | 15 A | Horn |
| 23 | STOP | 15 A | Стоп-сигналы |
| 24 | АНГ+Б | 10A | Система управления двигателем |
| 25 | ТОПЛИВНЫЙ НАСОС | 25 A | Топливная система |
| 26 | ABS | 40 A | ABS |
| 27 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 28 | ЭГ ПАС | 80 A | Электрогидравлический усилитель рулевого управления |
| 29 | — | — | — |
| 30 | АБС ИГ | 7,5 А | ABS |
| 31 | — | — | — |
| 32 | В/Н НГ ПРАВ | 15 A | Ближний свет фар (правая) |
| 33 | В/Н НИ ЛЕВ | 15 A | Фара ближнего света (левая) |
| 34 | ИЛЛЮМ | 7,5 А | Подсветка приборной панели |
| 35 | TAIL | 15 A | Задний фонарь |
| 36 | АНГ ИНЖ | 15 A | Система управления двигателем |
| 37 | АНГЛ БАР | 15 A | PCM |
| 38 | АНГЛ БАР 2 | 20 A | PCM |
| 39 | ETV | 15 A | Электрический дроссельный клапан |

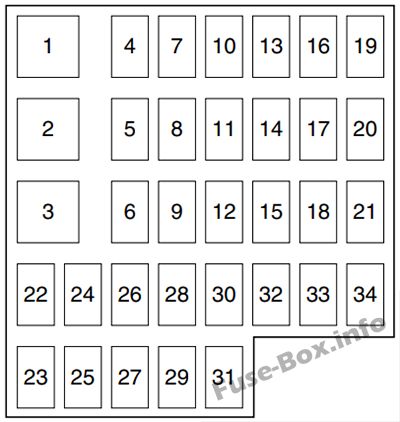

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | BOSE | 30 A | Модель со звуковой системой Bose® (некоторые модели) |
| 2 | PSEAT | 30 A | Сиденье с электроприводом (некоторые модели) |
| 3 | П.ВЕТЕР | 30 A | Электростеклоподъемник |
| 4 | Д ЗАМОК | 25 A | Мотор дверного замка |
| 5 | — | — | — |
| 6 | — | — | — |
| 7 | ESCL | 15 A | Электронная блокировка руля (некоторые модели) |
| 8 | SAS | 15 A | Воздушная подушка |
| 9 | — | — | — |
| 10 | ОПАСНОСТЬ | 15 A | Сигнализаторы опасности |
| 11 | МЕТР | 15 A | Для защиты различных цепей |
| 12 | ВЫХОД | 15 A | Розетки для аксессуаров |
| 13 | Р СТЕКЛООЧИСТИТЕЛЬ | 15 A | Задний стеклоочиститель (некоторые модели) |
| 14 | СИГАРА | 15 A | Более легкий |
| 15 | — | — | — |
| 16 | НАГРЕВАТЕЛЬ | 10 A | Двигатель вентилятора |
| 17 | ЗЕРКАЛО | 10 A | Зеркало управления питанием |
| 18 | ST SIG | 10 A | Знак стартера |
| 19 | — | — | — |
| 20 | АУДИО | 7,5 А | Аудио система |
| 21 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 22 | AFS | 7,5 А | Адаптивная система переднего освещения (некоторые модели) |
| 23 | — | — | — |
| 24 | ENG | 20 A | Система управления двигателем |
| 25 | — | — | — |
| 26 | — | — | — |
| 27 | — | — | — |
| 28 | — | — | — |
| 29 | — | — | — |
| 30 | П.ВЕТЕР | 25 A | Электростеклоподъемник |
| 31 | — | — | — |
| 32 | F СТЕКЛООЧИСТИТЕЛЬ | 25 A | Стеклоочиститель и омыватель лобового стекла |
| 33 | — | — | — |
| 34 | — | — | — |
2011
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ВЕНТИЛЯТОР 2 | 40 A | Охлаждающий вентилятор (некоторые модели) |
| 2 | ГЛАВНАЯ | 40 A | Система управления двигателем |
| 3 | 1 баттон | 50 A | Для защиты различных цепей |
| 4 | МАГНИТ КОНДИЦИОНЕРА | 7,5 А | Кондиционер |
| 5 | H/L HI | 20 A | Дальний свет фар |
| 6 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 7 | Г/Л СТИРКА | — | — |
| 8 | ЛЮК | 15 A | Люк (некоторые модели) |
| 9 | F.DEF ПРАВ. | — | — |
| 10 | F.DEF левый | — | — |
| 11 | ВЕНТИЛЯТОР 1 | 40 A | Охлаждающий вентилятор |
| 12 | ROOM | 15 A | Внутреннее освещение |
| 13 | TCM | 15 A | ТКМ (некоторые модели) |
| 14 | DSC | 20 A | Система динамического контроля устойчивости (некоторые модели) |
| 15 | 2 кнопки | 7,5 А | Для защиты различных цепей |
| 16 | НА НАСОСЕ | — | — |
| 17 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 18 | INJ | 30 A | Инжектор (некоторые модели) |
| 19 | R.DEF | 30 A | Обогрев заднего стекла |
| 20 | ИГКИ 2 | 40 A | Для защиты различных цепей |
| 21 | ИГКИ 1 | 40 A | Для защиты различных цепей |
| 22 | HORN | 15 A | Horn |
| 23 | STOP | 15 A | Стоп-сигналы |
| 24 | АНГ+Б | 10A | Система управления двигателем |
| 25 | ТОПЛИВНЫЙ НАСОС | 25 A | Топливная система |
| 26 | ABS | 40 A | ABS |
| 27 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Сиденье с подогревом (некоторые модели) |
| 28 | ЭГ ПАС | 80 A | Электрогидравлический усилитель рулевого управления |
| 29 | — | — | — |
| 30 | АБС ИГ | 7,5 А | ABS |
| 31 | SWS | 7,5 А | Воздушная подушка |
| 32 | В/Н НГ ПРАВ | 15 A | Ближний свет фар (правая) |
| 33 | В/Н НИ ЛЕВ | 15 A | Фара ближнего света (левая) |
| 34 | ИЛЛЮМ | 7,5 А | Подсветка приборной панели |
| 35 | TAIL | 15 A | Задние фонари |
| 36 | АНГ ИНЖ | 15 A | Система управления двигателем |
| 37 | АНГЛ БАР | 15 A | PCM |
| 38 | АНГЛ БАР 2 | 20 A | PCM |
| 39 | ETV | 15 A | Электрический дроссельный клапан |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | BOSE | 30 A | Модель со звуковой системой Bose (некоторые модели) |
| 2 | PSEAT | 30 A | Сиденье с электроприводом (некоторые модели) |
| 3 | П.ВЕТЕР | 30 A | Электростеклоподъемник |
| 4 | Д ЗАМОК | 25 A | Мотор дверного замка |
| 5 | — | — | — |
| 6 | — | — | — |
| 7 | ESCL | — | — |
| 8 | SAS | 15 A | Воздушная подушка |
| 9 | — | — | — |
| 10 | ОПАСНОСТЬ | 15 A | Сигнализаторы опасности |
| 11 | МЕТР | 15 A | Для защиты различных цепей |
| 12 | ВЫХОД | 15 A | Розетки для аксессуаров |
| 13 | Р СТЕКЛООЧИСТИТЕЛЬ | 15 A | Задний стеклоочиститель |
| 14 | СИГАРА | 15 A | Более легкий |
| 15 | — | — | — |
| 16 | НАГРЕВАТЕЛЬ | 10 A | Кондиционер |
| 17 | ЗЕРКАЛО | 10 A | Зеркало управления питанием |
| 18 | ST SIG | 10 A | Знак стартера |
| 19 | — | — | — |
| 20 | АУДИО | 7,5 А | Аудио система |
| 21 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 22 | AFS | 7,5 А | Адаптивная система переднего освещения (некоторые модели) |
| 23 | — | — | — |
| 24 | ENG | 20 A | Система управления двигателем |
| 25 | — | — | — |
| 26 | — | — | — |
| 27 | — | — | — |
| 28 | — | — | — |
| 29 | — | — | — |
| 30 | П.ВЕТЕР | 25 A | Электростеклоподъемник |
| 31 | — | — | — |
| 32 | F СТЕКЛООЧИСТИТЕЛЬ | 25 A | Стеклоочиститель и омыватель лобового стекла |
| 33 | — | — | — |
| 34 | — | — | — |
2012, 2013
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | DC DC (SKYACTIV-G 2.0) | — | — |
| 1 | ВЕНТИЛЯТОР 2 (MZR 2.0, MZR 2.3 DISI Turbo и MZR 2.5) | 40 A | Охлаждающий вентилятор (некоторые модели) |
| 2 | ГЛАВНАЯ | 40 A | Система управления двигателем |
| 3 | 1 баттон | 50 A | Для защиты различных цепей |
| 4 | А/СМАГ | 7,5 А | Кондиционер |
| 5 | H/L HI | 20 A | Дальний свет фар |
| 6 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 7 | Г/Л СТИРКА | — | — |
| 8 | ЛЮК | 15 A | Люк (некоторые модели) |
| 9 | ОБОГРЕВАТЕЛЬ (SKYACTIV-G 2.0) | 40 A | Кондиционер |
| 9 | F.DEF ПРАВ. (MZR 2.0, MZR 2.3 DISI Turbo и MZR 2.5) | — | — |
| 10 | ЭВВТ (SKYACTIV-G 2.0) | 20 A | Система управления двигателем |
| 10 | F.DEF левый (MZR 2.0, MZR 2.3 DISI Turbo и MZR 2.5) | — | — |
| 11 | ВЕНТИЛЯТОР 1 | 40 A | Охлаждающий вентилятор (некоторые модели) |
| 12 | ROOM | 15 A | Верхнее освещение |
| 13 | TCM | 15 A | Система управления коробкой передач (некоторые модели) |
| 14 | DSC | 20 A | Система динамического контроля устойчивости (некоторые модели) |
| 15 | 2 кнопки | 7,5 А | Для защиты различных цепей |
| 16 | НА НАСОСЕ | — | — |
| 17 | ПТК (SKYACTIV-G 2.0) | — | — |
| 17 | НАГРЕВАТЕЛЬ (MZR 2.0, MZR 2.3 DISI Turbo и MZR 2.5) | 40 A | Кондиционер |
| 18 | INJ | 30 A | Система управления двигателем (некоторые модели) |
| 19 | R.DEF | 30 A | Обогрев заднего стекла |
| 20 | ИГКИ 2 | 40 A | Для защиты различных цепей |
| 21 | ИГКИ 1 | 40 A | Для защиты различных цепей |
| 22 | HORN | 15 A | Horn |
| 23 | STOP | 15 A | Стоп-сигналы |
| 24 | АНГ+Б | 10A | Система управления двигателем |
| 25 | ТОПЛИВНЫЙ НАСОС | 25 A | Топливная система |
| 26 | ABS | 40 A | ABS |
| 27 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 28 | ЭГ ПАС | 80 A | Рулевое управление с усилителем |
| 29 | — | — | — |
| 30 | АБС ИГ | 7,5 А | ABS |
| 31 | SWS | 7,5 А | Воздушная подушка |
| 32 | В/Н НГ ПРАВ | 15 A | Ближний свет фар (правая) |
| 33 | В/Н НИ ЛЕВ | 15 A | Фара ближнего света (левая) |
| 34 | ИЛЛЮМ | 7,5 А | Подсветка панели приборов |
| 35 | TAIL | 15 A | Задние фонари, Габаритные огни, Освещение номерного знака |
| 36 | АНГ ИНЖ | 15 A | Система управления двигателем |
| 37 | АНГЛ БАР | 15 A | Система управления двигателем |
| 38 | АНГ ИНЖ (SKYACTIV-G 2.0) | 15 A | Система управления двигателем |
| 38 | АНГЛ БАР 2 (MZR 2.0, MZR 2.3 DISI Turbo и MZR 2.5) | 20 A | Система управления двигателем |
| 39 | EHPAS ИГ (SKYACTIV-G 2.0) | — | — |
| 39 | ETV (MZR 2.0, MZR 2.3 DISI Turbo и MZR 2.5) | 15 A | Система управления двигателем |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | BOSE | — | — |
| 2 | СИДЕНЬЕ P | 30 A | Сиденье с электроприводом (некоторые модели) |
| 3 | П.ВЕТЕР | 30 A | Электростеклоподъемник |
| 4 | D.LOCK | 25 A | Замок двери с электроприводом |
| 5 | — | — | — |
| 6 | — | — | — |
| 7 | ESCL | — | — |
| 8 | SAS | 15 A | Воздушная подушка |
| 9 | — | — | — |
| 10 | ОПАСНОСТЬ | 15 A | Аварийная сигнализация, указатели поворота |
| 11 | МЕТР | 15 A | Приборный щиток |
| 12 | ВЫХОД | 15 A | Розетки для аксессуаров |
| 13 | Р.ВАЙПЕР | 15 A | Стеклоочиститель и омыватель заднего стекла (некоторые модели) |
| 14 | СИГАРА | 15 A | Розетки для аксессуаров |
| 15 | КОМНАТА2 | — | — |
| 16 | НАГРЕВАТЕЛЬ | 10 A | Кондиционер |
| 17 | ЗЕРКАЛО | 10 A | Зеркало управления питанием |
| 18 | ST SIG | 10 A | Система управления двигателем |
| 19 | — | — | — |
| 20 | АУДИО | 7,5 А | Аудио система |
| 21 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 22 | AFS | 7,5 А | Адаптивная система переднего освещения (некоторые модели) |
| 23 | — | — | — |
| 24 | ENG | 20 A | Система управления двигателем |
| 25 | — | — | — |
| 26 | МЕТР2 | — | — |
| 27 | — | — | — |
| 28 | АУДИО2 | — | — |
| 29 | — | — | — |
| 30 | П.ВЕТЕР | 25 A | Электростеклоподъемник |
| 31 | — | — | — |
| 32 | F.ДВИГАТЕЛЬ | 25 A | Стеклоочиститель и омыватель переднего стекла |
| 33 | БОЗ 2 | 25 A | Модель со звуковой системой Bose (некоторые модели) |
| 34 | — | — | — |
