Предохранители и реле Mazda 3 (BM/BN, 2014-2018)
Схемы относятся к указанным годам и вариантам Mazda 3 (BM/BN, 2014-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda3 2014-2018
Предохранители прикуривателя (розетка):№5 «R.ВЫХОД3» и №11 «F.ВЫПУСК» в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители с левой стороны автомобиля.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, осмотрите блок предохранителей под капотом.

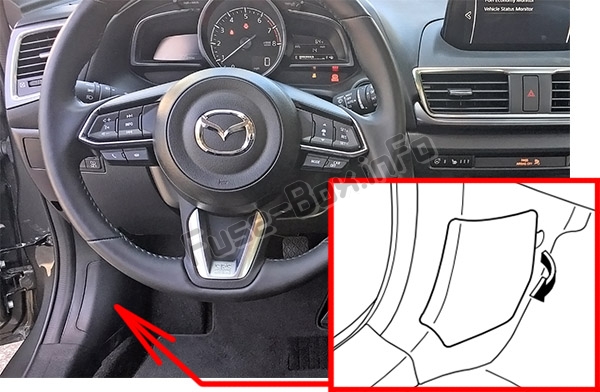

Пассажирский салон
Блок предохранителей расположен с левой стороны автомобиля, рядом с дверью.

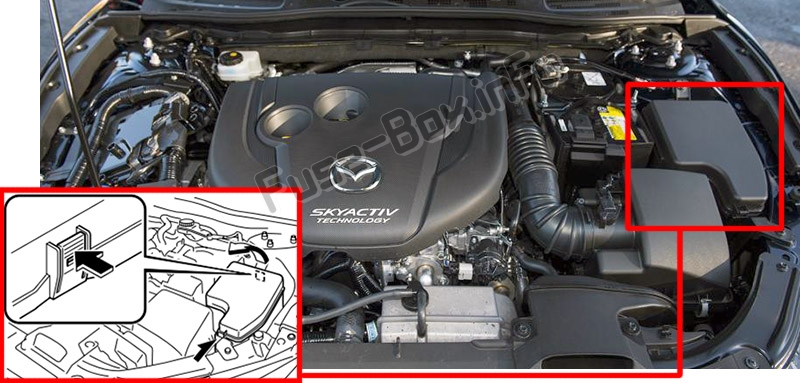

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2014

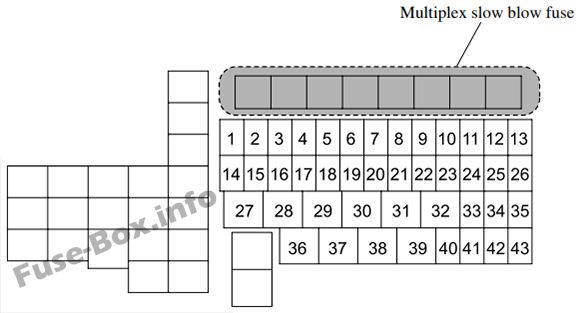

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 2 | H/L HI | 20 A | Дальний свет фар (некоторые модели) |
| 3 | Ч/ЧИСТЫЙ | 20 A | — |
| 4 | STOP | 10 A | Стоп-сигналы |
| 5 | ROOM | 15 A | Верхний свет |
| 6 | АНГ+Б | 7,5 А | Система управления двигателем |
| 7 | ТОПЛИВО ТЕПЛОЕ | — | — |
| 8 | ОПАСНОСТЬ | 25 A | Аварийная сигнализация, указатели поворота |
| 9 | АБС/ДСКС | 30 A | ABS, система динамического контроля устойчивости |
| 10 | МЕТР2 | — | — |
| 11 | АУДИО2 | 7,5 А | Аудио система |
| 12 | BOSE | 25 A | Модель со звуковой системой Bose (некоторые модели) |
| 13 | АУДИО1 | 15 A | Аудио система |
| 14 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система |
| 15 | СПРЯТАННЫЙ Р ДХО | 15 A | Фара (правая) (с ксеноновыми фарами Fusion), дневные ходовые огни (некоторые модели) |
| 16 | НА НАСОСЕ | — | — |
| 17 | HORN | 15 A | Horn |
| 18 | TAIL | 15 A | Задние фонари, Освещение номерного знака, Габаритные огни, Передние габаритные огни |
| 19 | — | — | — |
| 20 | AT | 15 A | Система управления коробкой передач |
| 21 | Р.ВАЙПЕР | 15 A | Стеклоочиститель заднего стекла (некоторые модели) |
| 22 | A/C | 7,5 А | Кондиционер |
| 23 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 24 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 25 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем |
| 26 | СВЕТЯЩИЙСЯ ЗНАК | — | — |
| 27 | EVVT | 20 A | Система управления двигателем |
| 28 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель переднего стекла |
| 29 | ПОСТОЯННЫЙ ПОСТОЯННЫЙ РЕГ | — | — |
| 30 | — | — | — |
| 31 | ДОБАВИТЬ ВЕНТИЛЯТОР | — | — |
| 32 | П.ОКНО1 | 30 A | Электрические стеклоподъемники |
| 33 | В/Н НИЗКИЙ П | 15 A | Фара ближнего света (правая) (с галогенными фарами) |
| 34 | H/L LOW L HID L | 15 A | Фара (левая) (с ксеноновыми фарами Fusion), ближний свет фары (левая) (с галогенными фарами) |
| 35 | МЕТР1 | 10 A | Приборный щиток |
| 36 | IG2 | 30 A | Для защиты различных цепей |
| 37 | — | — | — |
| 38 | ФАН ДЕ | — | — |
| 39 | DC DC DE | — | — |
| 40 | SRS1 | 7,5 А | Воздушная подушка |
| 41 | ДВИГАТЕЛЬ. ИГ1 | 15 A | Система управления двигателем |
| 42 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 43 | — | — | — |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | П.СИДЕНЬЕ D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 2 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 3 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 4 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 5 | R.ВЫХОД3 | 15 A | Розетки для аксессуаров |
| 6 | SRS2/ESCL | 15 A | Датчик веса сиденья (некоторые модели) |
| 7 | ЛЮК | 10 A | Люк (некоторые модели) |
| 8 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 9 | R.ВЫХОД1 | — | — |
| 10 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 11 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 12 | В ИНДЕ | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 13 | — | — | — |
| 14 | — | — | — |
| 15 | — | — | — |
2015, 2016
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 2 | H/LH1 | 20 A | Дальний свет фар (с галогенными фарами) |
| 3 | Ч/ЧИСТЫЙ | 20 A | — |
| 4 | STOP | 10 A | Стоп-сигналы |
| 5 | ROOM | 15 A | Верхний свет |
| 6 | АНГ+Б | 7,5 А | Система управления двигателем |
| 7 | ТОПЛИВО ТЕПЛОЕ | 15 A | — |
| 8 | ОПАСНОСТЬ | 25 A | Аварийная сигнализация, указатели поворота |
| 9 | АБС/ДСКС | 30 A | ABS, система динамического контроля устойчивости |
| 10 | МЕТР2 | 7,5 А | — |
| 11 | АУДИ02 | 7,5 А | Аудио система |
| 12 | BOSE | 25 A | Модель со звуковой системой Bose (некоторые модели) |
| 13 | АУДИО1 | 15 A | Аудио система |
| 14 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система |
| 15 | СПРЯТАННЫЙ Р ДХО | 15 A | Фара (правая) (с ксеноновыми фарами Fusion), дневные ходовые огни (некоторые модели) |
| 16 | НА НАСОСЕ | 15 A | — |
| 17 | HORN | 15 A | Horn |
| 18 | TAIL | 15 A | Задние фонари, Освещение номерного знака, Габаритные огни. Передние боковые габаритные огни |
| 19 | CNG | 15 A | — |
| 20 | AT | 15 A | Система управления коробкой передач |
| 21 | Р. ДВИГАТЕЛЬ | 15 A | Стеклоочиститель заднего стекла (некоторые модели) |
| 22 | A/C | 7,5 А | Кондиционер |
| 23 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 24 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 25 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем |
| 26 | СВЕТЯЩИЙСЯ ЗНАК | 5 A | — |
| 27 | EVVT | 20 A | Система управления двигателем |
| 28 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель переднего стекла |
| 29 | DCDC РЕГ | 30 A | — |
| 30 | ТОПЛИВНЫЙ НАСОС2 | 30 A | — |
| 31 | ДОБАВИТЬ ВЕНТИЛЯТОР | 40 A | — |
| 32 | П. ОКНО 1 | 30 A | Электрические стеклоподъемники |
| 33 | В/Н НИЗКИЙ П | 15 A | Фара ближнего света (правая) (с галогенными фарами) |
| 34 | H/L LOW L HID L | 15 A | Фара (левая) (с ксеноновыми фарами Fusion), ближний свет фары (левая) (с галогенными фарами) |
| 35 | МЕТР1 | 10 A | Приборный щиток |
| 36 | IG2 | 30 A | Для защиты различных цепей |
| 37 | LPG | 30 A | — |
| 38 | ФАН ДЕ | 40 A | — |
| 39 | DCDC DE | 40 A | — |
| 40 | SRS1 | 7,5 А | Воздушная подушка |
| 41 | ДВИГАТЕЛЬ. ИГ1 | 15 A | Система управления двигателем |
| 42 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 43 | — | — | — |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | P.WINDOW3 PSEAT D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 2 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 3 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 4 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 5 | R.ВЫХОД3 | 15 A | Розетки для аксессуаров |
| 6 | SRS2/ESCL | 15 A | Датчик веса сиденья |
| 7 | ЛЮК | 10 A | Люк (некоторые модели) |
| 8 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 9 | R.ВЫХОД1 | 15 A | — |
| 10 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 11 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 12 | АБС ИГ АТИНД | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 13 | SRS1 | 7,5 А | — |
| 14 | МЕТР1 | 10 A | — |
| 15 | С/У ИГ1 | 15 A | — |
2017, 2018
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 2 | H/L HI | 20 A | Дальний свет фар (с галогенными фарами) |
| 3 | Ч/ЧИСТЫЙ | 20 A | — |
| 4 | STOP | 10 A | Стоп-сигналы |
| 5 | ROOM | 15 A | Верхний свет |
| 6 | АНГ+Б | 7,5 А | Система управления двигателем |
| 7 | ТОПЛИВО ТЕПЛОЕ | 15 A | — |
| 8 | ОПАСНОСТЬ | 25 A | Аварийная сигнализация, указатели поворота |
| 9 | АБС/ДСКС | 30 A | ABS, система динамического контроля устойчивости |
| 10 | МЕТР2 | 7,5 А | — |
| 11 | АУДИО2 | 7,5 А | Аудио система |
| 12 | BOSE | 25 A | Модель со звуковой системой Bose (некоторые модели) |
| 13 | АУДИО1 | 15 A | Аудио система |
| 14 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система |
| 15 | СПРЯТАННЫЙ Р ДХО | 15 A | Фара (правая) (со светодиодными фарами), дневные ходовые огни (некоторые модели) |
| 16 | НА НАСОСЕ | 15 A | — |
| 17 | HORN | 15 A | Horn |
| 18 | TAIL | 15 A | Задние фонари, Освещение номерного знака, Габаритные огни, Передние габаритные огни |
| 19 | НАГРЕВАТЕЛЬ СТ | 15 A | Рулевое колесо с подогревом (некоторые модели) |
| 20 | AT | 15 A | Система управления коробкой передач |
| 21 | Р. ДВИГАТЕЛЬ | 15 A | Стеклоочиститель заднего стекла (некоторые модели) |
| 22 | A/C | 7,5 А | Кондиционер |
| 23 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 24 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 25 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем |
| 26 | СВЕТЯЩИЙСЯ ЗНАК | 5 A | — |
| 27 | EVVT | 20 A | Система управления двигателем |
| 28 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель переднего стекла |
| 29 | ПОСТОЯННЫЙ ПОСТОЯННЫЙ РЕГ | 30 A | — |
| 30 | EPBL FUEL.P2 | 30 A | Электрический стояночный тормоз (левый) (некоторые модели) |
| 31 | ДОБАВИТЬ ВЕНТИЛЯТОР | 40 A | — |
| 32 | П. ОКНО 1 | 30 A | Электрические стеклоподъемники |
| 33 | В/Н НИЗКИЙ П | 15 A | Фара ближнего света (правая) (с галогенными фарами) |
| 34 | H/L LOW L HID L | 15 A | Фара (левая) (со светодиодными фарами), ближний свет фары (левая) (с галогенными фарами) |
| 35 | МЕТР1 | 10 A | Приборный щиток |
| 36 | IG2 | 30 A | Для защиты различных цепей |
| 37 | ЭПБР СУГ | 30 A | Электрический стояночный тормоз (правый) (некоторые модели) |
| 38 | ТОПЛИВО.P3 ВЕНТИЛЯТОР DE | 40 A | — |
| 39 | DCDC DE | 40 A | — |
| 40 | SRS1 | 7,5 А | Воздушная подушка |
| 41 | ДВИГАТЕЛЬ. ИГ1 | 15 A | Система управления двигателем |
| 42 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 43 | МЕТР3 | 10 A | — |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | P.WINDOW3 ПС СИДЕНЬЕ D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 2 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 3 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 4 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 5 | R.ВЫХОД3 | 15 A | Розетки для аксессуаров |
| 6 | SRS2/ESCL | 15 A | Датчик веса сиденья |
| 7 | ЛЮК | 10 A | Люк (некоторые модели) |
| 8 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 9 | R.ВЫХОД1 | 15 A | — |
| 10 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 11 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 12 | АБС ИГ АТИНД | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 13 | SRS1 | 7,5 А | — |
| 14 | МЕТР1 | 10 A | — |
| 15 | С/У ИГ1 | 15 A | — |
