Предохранители и реле Mazda 323f Astina 1995-1998
Схемы относятся к указанным годам и вариантам Mazda 323f Astina 1995-1998. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.

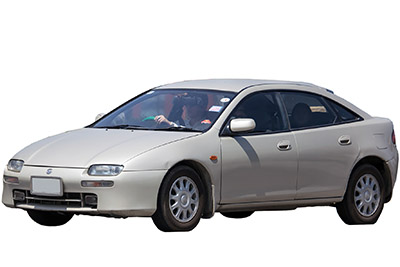

Mazda 323F (323 Astina / Lantis) выпускалась с 1994 по 1998 год. В этой статье приведены схемы блоков предохранителей Mazda 323F 1995, 1996, 1997 и 1998 годов, сведения об их расположении в автомобиле и назначении каждого предохранителя.
Схема предохранителей Mazda 323F
Содержание
Блок предохранителей в салоне

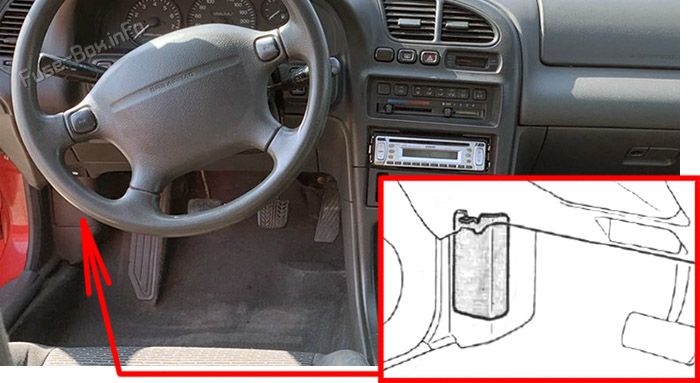

Расположение блока предохранителей
Блок предохранителей в салоне находится за крышкой под панелью приборов со стороны водителя.

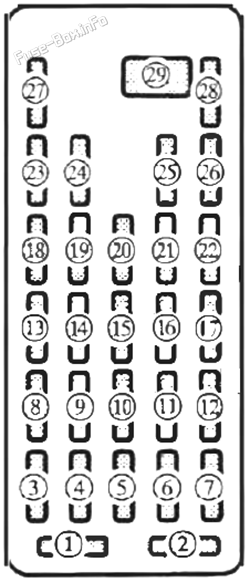

Схема блока предохранителей
| № | Обозначение | Номинал, А | Назначение |
|---|---|---|---|
| 1 | - | - | - |
| 2 | ROOM | 15A | Освещение салона, освещение багажника |
| 3 | S/ROOF | 15A | Люк |
| 4 | METER | 15A | Комбинация приборов, фонарь заднего хода |
| 5 | P.WIND | 30A | Электрические стеклоподъёмники |
| 6 | HORN | 10A | Звуковой сигнал |
| 7 | - | - | - |
| 8 | R.WIP | 10A | Задний стеклоочиститель |
| 9 | DEFOG | 20A | Обогрев заднего стекла |
| 10 | A/C | 10A | Кондиционер |
| 11 | - | - | - |
| 12 | - | - | - |
| 13 | ENGINE | 10A | Выключатель двигателя |
| 14 | WIPER | 20A | Передние стеклоочистители |
| 15 | P.WIND | 30A | Электрические стеклоподъёмники |
| 16 | TAIL | 10A | Задние габаритные огни |
| 17 | - | - | - |
| 18 | RADIO | 15A | Аудиосистема |
| 19 | TURN | 10A | Указатели поворота |
| 20 | - | - | - |
| 21 | STOP | I5A | Стоп-сигналы, задние габаритные огни |
| 22 | - | - | - |
| 23 | CIGAR | 15A | Прикуриватель |
| 24 | - | - | - |
| 25 | D.LOCK | 30A | Электрические замки дверей |
| 26 | - | - | - |
| 27 | SPARE | 10A | - |
| 28 | SPARE | 15A | - |
| 29 | HEATER | 40A | Система климат-контроля |
Блок предохранителей в моторном отсеке

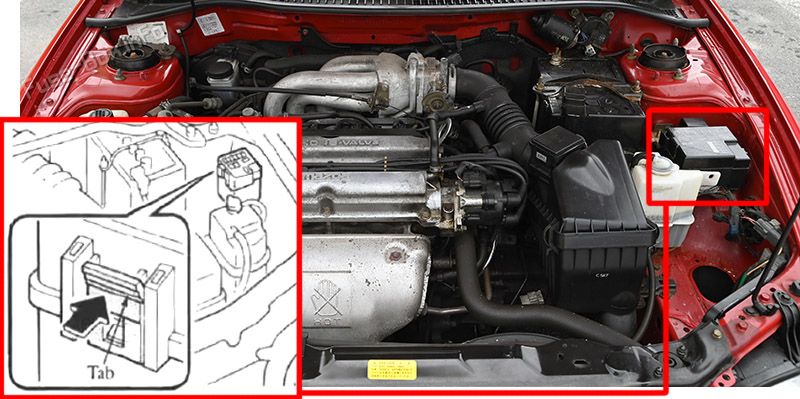

Расположение блока предохранителей
Отожмите фиксаторы и поднимите крышку блока предохранителей.

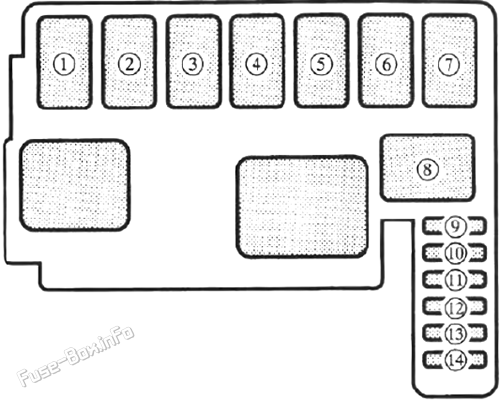

Схема блока предохранителей
| № | Обозначение | Номинал, А | Назначение |
|---|---|---|---|
| 1 | HEAD | 30A | Предохранители ROOM, TOWER WINDOW и DOOR LOCK |
| 2 | INJ | 30A | Система впрыска топлива |
| 3 | MAIN | 80A 100A (2.0L) | Защита всех цепей |
| 4 | AD FAN | 30A | Дополнительный вентилятор (кондиционер) |
| 5 | IG KEY | 50A | Предохранители RADIO, TERN, METER и ENGINE; система зажигания |
| 6 | ABS | 40A | Антиблокировочная система тормозов |
| 7 | BTN | 60A | Фары |
| 8 | COOLING FAN | 20A/30A | Вентилятор охлаждения |
| 9 | HAZARD | 15A | Аварийная сигнализация |
| 10 | A/C | 10A | Кондиционер |
| 11 | - | - | - |
| 12 | FOG | 20A | Противотуманные фары |
| 13 | ST SIGN | 10A | Стартер |
| 14 | - | - | - |

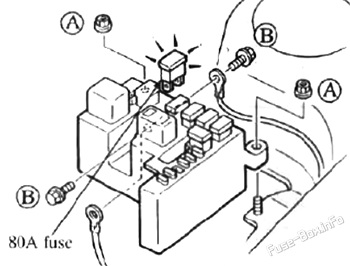

Замена предохранителя MAIN
- Убедитесь, что зажигание выключено.
- Отсоедините отрицательную клемму аккумуляторной батареи.
- Отверните гайки A.
- Поднимите блок предохранителей и выверните болты B.
- Установите новый предохранитель того же номинала.
- Установите детали в порядке, обратном снятию.
