Предохранители и реле Mazda B Series 1998-2006
Схемы относятся к указанным годам и вариантам Mazda B Series 1998-2006. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
В этой статье рассмотрена Mazda B-Series пятого поколения (UN) после рестайлинга, выпускавшаяся с 2002 по 2006 год. Здесь приведены схемы блоков предохранителей Mazda B2300, B3000 и B4000 2002, 2003, 2004, 2005 и 2006 годов, сведения об их расположении в автомобиле, а также назначении каждого предохранителя и реле.
Схема предохранителей Mazda B-Series 2002–2006
Предохранители прикуривателя и розеток питания:
2002–2003: предохранители № 17 (прикуриватель) и № 22 (вспомогательная розетка питания) в блоке салона.
С 2004 года: предохранители № 29 (прикуриватель) и № 34 (розетка питания) в блоке салона.
Содержание
Расположение блоков предохранителей
Расположение блоков предохранителей
Салон

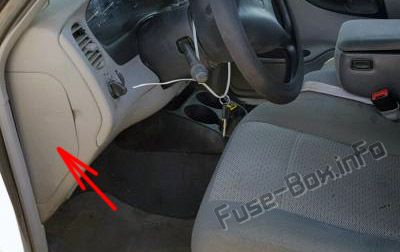

До 2004 года:

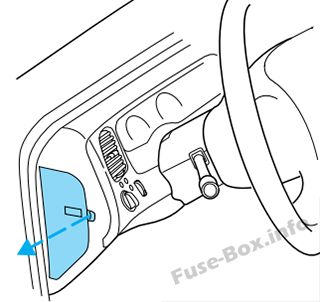

Блок предохранителей находится с левой стороны панели приборов, напротив двери водителя.
Для извлечения предохранителя используйте съёмник, закреплённый на крышке блока.

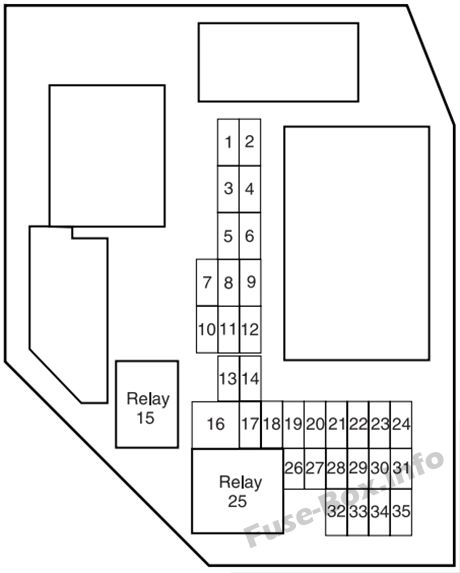

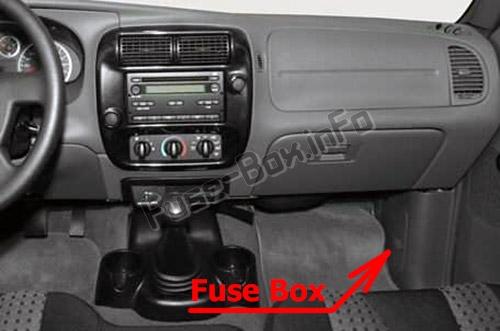

С 2004 года:
Блок предохранителей находится под правой частью панели приборов, за боковой облицовкой.

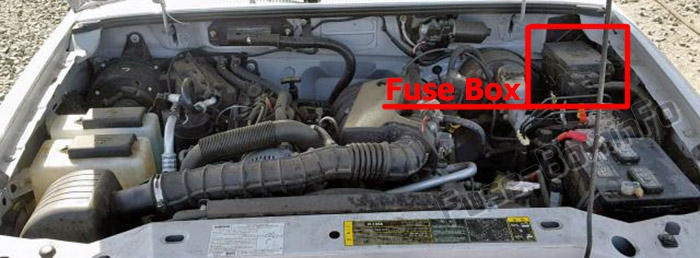

Моторный отсек
Блок распределения питания находится в моторном отсеке.
Схемы блоков предохранителей
Схемы блоков предохранителей
2002

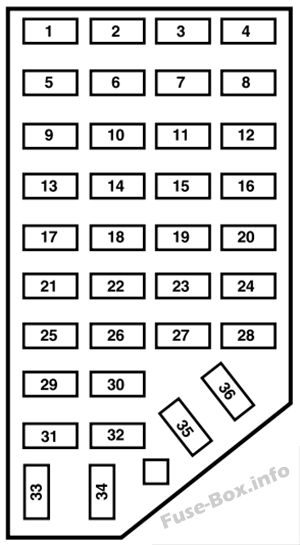

Салон
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 5A | Выключатель электрической регулировки зеркал |
| 2 | 10A | Дневные ходовые огни (DRL), фонари заднего хода, трансмиссия, выключатель отключения подушки безопасности пассажира, реле вентилятора отопителя |
| 3 | 7.5A | Правый стоп-сигнал / указатель поворота разъёма прицепа |
| 4 | — | Не используется |
| 5 | 15A | Блок управления полным приводом 4x4 |
| 6 | — | Не используется |
| 7 | 7.5A | Левый стоп-сигнал / указатель поворота разъёма прицепа |
| 8 | — | Не используется |
| 9 | 7.5A | Датчик положения педали тормоза |
| 10 | 7.5A | Сервопривод / усилитель круиз-контроля, общий электронный модуль (GEM), привод блокировки селектора, указатели поворота |
| 11 | 7.5A | Комбинация приборов, система 4x4, главный переключатель освещения, центральный модуль безопасности (CSM) |
| 12 | — | Не используется |
| 13 | 20A | Датчик положения педали тормоза |
| 14 | 10 A или не используется | 10 A: блок управления антиблокировочной системой тормозов (ABS), если предусмотрен комплектацией |
| 15 | — | Не используется |
| 16 | 30A | Электродвигатель стеклоочистителей, реле высокой / низкой скорости, реле работы / парковки стеклоочистителей |
| 17 | 20A | Прикуриватель, диагностический разъём (DLC) |
| 18 | — | Не используется |
| 19 | 25A | Силовой диод PCM, зажигание, PATS |
| 20 | 7.5A | Общий электронный модуль (GEM), аудиосистема |
| 21 | 15A | Аварийная сигнализация |
| 22 | 20A | Вспомогательная розетка питания |
| 23 | — | Не используется |
| 24 | 7.5A | Выключатель положения педали сцепления (CPP), реле блокировки стартера |
| 25 | Не используется | |
| 26 | 10A | Реле энергосбережения аккумулятора, дополнительный блок реле, центральный модуль удерживающих устройств (RCM), общий электронный модуль (GEM), комбинация приборов |
| 27 | — | Не используется |
| 28 | 7.5A | Общий электронный модуль (GEM), аудиосистема |
| 29 | 20A | Аудиосистема |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 15A | Фары, модуль дневных ходовых огней (DRL), комбинация приборов |
| 34 | — | Не используется |
| 35 | 15A | Реле звукового сигнала (если центральный модуль безопасности не установлен) |
| 36 | — | Не используется |

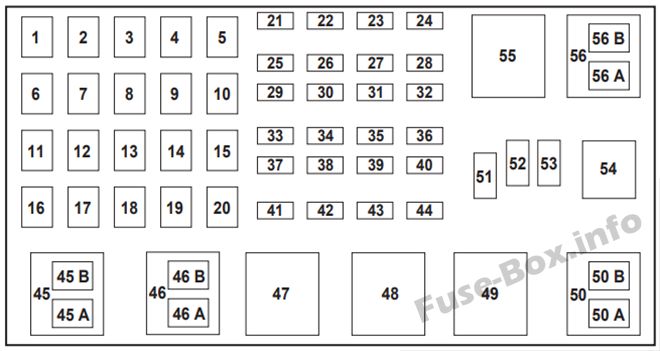

Моторный отсек (2.3L)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 50A** | Блок предохранителей панели приборов |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50A** | Электродвигатель насоса ABS |
| 7 | 30A* | Блок управления силовым агрегатом (PCM) |
| 8 | 20A* | Центральный модуль безопасности, электрические замки дверей, дистанционное отпирание |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 50A** | Реле стартера, замок зажигания |
| 12 | 20A* | Электрические стеклоподъёмники |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 40A** | Вентилятор отопителя |
| 17 | 20A** | Дополнительный вентилятор охлаждения |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 A* | Память PCM |
| 22 | — | Не используется |
| 23 | 20A* | Электродвигатель топливного насоса |
| 24 | 30A* | Фары |
| 25 | 10 A* | Реле муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 30A* | Блок 4WABS |
| 29 | — | Не используется |
| 30 | 15 A* | Электрооборудование прицепа |
| 31 | 20A* | Противотуманные фары, дневные ходовые огни (DRL) |
| 32 | — | Не используется |
| 33 | 15A* | Габаритные огни, центральный модуль безопасности |
| 34 | — | Не используется |
| 35 | Не используется | |
| 36 | Не используется | |
| 37 | — | Не используется |
| 38 | 10 A* | Ближний свет левой фары |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 20A* | Подогреваемые датчики кислорода |
| 42 | 10 A* | Ближний свет правой фары |
| 43 | — | (Резистор) |
| 44 | — | Не используется |
| 45A | — | Реле высокой / низкой скорости стеклоочистителей |
| 45B | — | Реле парковки / работы стеклоочистителей |
| 46A | — | Реле топливного насоса |
| 46B | — | Реле электрооборудования прицепа |
| 47 | — | Реле стартера |
| 48 | — | Дополнительный вентилятор охлаждения |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Диод блока управления силовым агрегатом (PCM) |
| 54 | — | Реле блока управления силовым агрегатом (PCM) |
| 55 | — | Реле вентилятора отопителя |
| 56A | — | Реле муфты кондиционера |
| 56B | — | Реле насоса омывателя ветрового стекла |
| * Мини-предохранители ** Макси-предохранители |

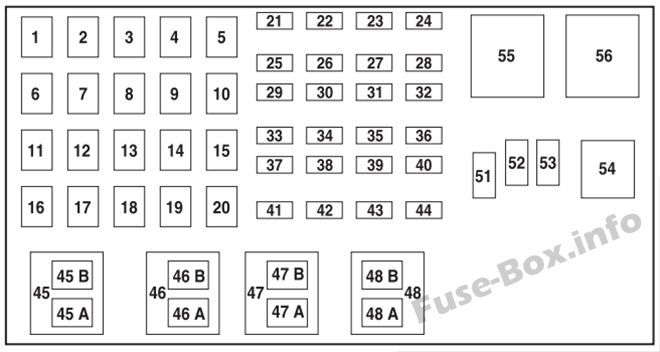

Моторный отсек (3.0L и 4.0L)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 50A** | Блок предохранителей панели приборов |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50A** | Блок управления ABS |
| 7 | 30A* | Блок управления силовым агрегатом (PCM) |
| 8 | 20A* | Центральный модуль безопасности, электрические замки дверей, дистанционное отпирание |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 50A** | Реле стартера, замок зажигания |
| 12 | 20A* | Электрические стеклоподъёмники |
| 13 | 20A* | Блок управления полным приводом |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 40A** | Вентилятор отопителя |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 A* | Память PCM |
| 22 | — | Не используется |
| 23 | 20A* | Электродвигатель топливного насоса |
| 24 | 30A* | Фары |
| 25 | 10 A* | Реле муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 30A* | Блок 4WABS |
| 29 | — | Не используется |
| 30 | 15 A* | Электрооборудование прицепа |
| 31 | 20A* | Противотуманные фары, дневные ходовые огни (DRL) |
| 32 | — | Не используется |
| 33 | 15 A* | Габаритные огни, центральный модуль безопасности |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 10 A* | Ближний свет левой фары |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 20A* | Подогреваемые датчики кислорода |
| 42 | 10 A* | Ближний свет правой фары |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле высокой / низкой скорости стеклоочистителей |
| 45B | — | Реле парковки / работы стеклоочистителей |
| 46A | — | Реле топливного насоса |
| 46B | — | Реле электрооборудования прицепа |
| 47A | — | Реле соленоида муфты кондиционера |
| 47B | — | Реле насоса омывателя ветрового стекла |
| 48A | — | Реле противотуманных фар |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Диод блока управления силовым агрегатом (PCM) |
| 54 | — | Реле блока управления силовым агрегатом (PCM) |
| 55 | — | Реле вентилятора отопителя |
| 56 | — | Реле стартера |
| * Мини-предохранители ** Макси-предохранители |
2003
Салон
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 5A | Выключатель электрической регулировки зеркал |
| 2 | 10A | Дневные ходовые огни (DRL), фонари заднего хода, трансмиссия, выключатель отключения подушки безопасности пассажира, реле вентилятора отопителя |
| 3 | 7.5A | Левый стоп-сигнал / указатель поворота разъёма прицепа |
| 4 | — | Не используется |
| 5 | 15A | Блок управления полным приводом 4x4 |
| 6 | 2A | Датчик давления в тормозной системе |
| 7 | 7.5A | Правый стоп-сигнал / указатель поворота разъёма прицепа |
| 8 | — | Не используется |
| 9 | 7.5A | Датчик положения педали тормоза |
| 10 | 7.5A | Сервопривод / усилитель круиз-контроля, общий электронный модуль (GEM), привод блокировки селектора, указатели поворота, система 4x4 |
| 11 | 7.5A | Комбинация приборов, система 4x4, главный переключатель освещения, центральный модуль безопасности (CSM), общий электронный модуль (GEM) |
| 12 | — | Не используется |
| 13 | 20A | Датчик положения педали тормоза |
| 14 | 10A | Блок управления антиблокировочной системой тормозов (ABS) |
| 15 | — | Не используется |
| 16 | 30A | Электродвигатель стеклоочистителей, реле высокой / низкой скорости, реле работы / парковки стеклоочистителей |
| 17 | 20A | Прикуриватель, диагностический разъём (DLC) |
| 18 | — | Не используется |
| 19 | 25A | Силовой диод блока управления силовым агрегатом (PCM), зажигание, пассивная противоугонная система PATS |
| 20 | 7.5A | Общий электронный модуль (GEM), аудиосистема |
| 21 | 15A | Аварийная сигнализация |
| 22 | 20A | Вспомогательная розетка питания |
| 23 | — | Не используется |
| 24 | 7.5A | Выключатель положения педали сцепления (CPP), реле блокировки стартера |
| 25 | — | Не используется |
| 26 | 10A | Реле энергосбережения аккумулятора, дополнительный блок реле, центральный модуль удерживающих устройств (RCM), общий электронный модуль (GEM), комбинация приборов |
| 27 | — | Не используется |
| 28 | 7.5A | Общий электронный модуль (GEM), аудиосистема |
| 29 | 20A | Аудиосистема |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 15A | Фары, модуль дневных ходовых огней (DRL), комбинация приборов |
| 34 | — | Не используется |
| 35 | 15A | Реле звукового сигнала (если центральный модуль безопасности не установлен) |
| 36 | — | Не используется |
Моторный отсек (2.3L)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 50A** | Блок предохранителей панели приборов |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50A** | Электродвигатель насоса антиблокировочной системы тормозов (ABS) |
| 7 | 30A* | Блок управления силовым агрегатом (PCM) |
| 8 | 20 A* | Центральный модуль безопасности, электрические замки дверей, дистанционное отпирание |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 50A** | Реле стартера, замок зажигания |
| 12 | 20 A* | Электрические стеклоподъёмники |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 40A** | Вентилятор отопителя |
| 17 | 20A** | Дополнительный вентилятор охлаждения |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 A* | Память PCM |
| 22 | — | Не используется |
| 23 | 20 A* | Электродвигатель топливного насоса |
| 24 | 30A* | Фары |
| 25 | 10 A* | Реле муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 30A* | Блок ABS |
| 29 | — | Не используется |
| 30 | 15 A* | Электрооборудование прицепа |
| 31 | 20 A* | Противотуманные фары, дневные ходовые огни (DRL) |
| 32 | — | Не используется |
| 33 | 15A* | Габаритные огни, центральный модуль безопасности |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 10 A* | Ближний свет левой фары |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 20 A* | Подогреваемые датчики кислорода |
| 42 | 10 A* | Ближний свет правой фары |
| 43 | — | (Резистор) |
| 44 | — | Не используется |
| 45A | — | Реле высокой / низкой скорости стеклоочистителей |
| 45B | — | Реле парковки / работы стеклоочистителей |
| 46A | — | Реле топливного насоса |
| 46B | — | Реле электрооборудования прицепа |
| 47 | — | Реле стартера |
| 48 | — | Реле дополнительного вентилятора охлаждения |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Диод PCM |
| 54 | — | Реле PCM |
| 55 | — | Реле вентилятора отопителя |
| 56A | — | Реле муфты кондиционера |
| 56B | — | Реле насоса омывателя ветрового стекла |
| * Мини-предохранители ** Макси-предохранители |
Моторный отсек (3.0L и 4.0L)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 50A** | Блок предохранителей панели приборов |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50A** | Электродвигатель насоса антиблокировочной системы тормозов (ABS) |
| 7 | 30A* | Блок управления силовым агрегатом (PCM) |
| 8 | 20 A* | Электрические замки дверей, дистанционное отпирание |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 50A** | Реле стартера, замок зажигания |
| 12 | 20 A* | Электрические стеклоподъёмники |
| 13 | 20 A* | Электродвигатель системы 4x4 |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 40A** | Вентилятор отопителя |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 A* | Память блока управления силовым агрегатом (PCM) |
| 22 | — | Не используется |
| 23 | 20 A* | Электродвигатель топливного насоса |
| 24 | 30A* | Фары |
| 25 | 10 A* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 30A* | Блок антиблокировочной системы тормозов (ABS) |
| 29 | — | Не используется |
| 30 | 15 A* | Электрооборудование прицепа |
| 31 | 20 A* | Противотуманные фары, дневные ходовые огни (DRL) |
| 32 | — | Не используется |
| 33 | 15 A* | Габаритные огни |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 10 A* | Ближний свет левой фары |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 20 A* | Подогреваемые датчики кислорода |
| 42 | 10 A* | Ближний свет правой фары |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле высокой / низкой скорости стеклоочистителей |
| 45B | — | Реле парковки / работы стеклоочистителей |
| 46A | — | Реле топливного насоса |
| 46B | — | Реле электрооборудования прицепа |
| 47A | — | Реле соленоида муфты кондиционера |
| 47B | — | Реле насоса омывателя ветрового стекла |
| 48A | — | Противотуманные фары |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Диод блока управления силовым агрегатом (PCM) |
| 54 | — | Реле блока управления силовым агрегатом (PCM) |
| 55 | — | Реле вентилятора отопителя |
| 56 | — | Реле стартера |
| * Мини-предохранители ** Макси-предохранители |
2004
Салон
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 5A | Регулятор яркости панели приборов |
| 2 | 10A | Габаритные огни прицепа |
| 3 | 10A | Ближний свет правой фары |
| 4 | 10A | Ближний свет левой фары |
| 5 | 30A | Стеклоочистители / омыватель ветрового стекла |
| 6 | 10A | Аудиосистема (RUN/ACCY) |
| 7 | 5A | Индикатор включения фар |
| 8 | 10A | Модуль управления удерживающими устройствами (RCM), индикатор отключения подушки безопасности пассажира PADI |
| 9 | 5A | Индикатор подушки безопасности в комбинации приборов |
| 10 | 10A | Комбинация приборов (RUN/START), блок 4x4 (RUN/START) |
| 11 | 10A | Блок предохранителей салона (логическое питание) |
| 12 | — | Не используется |
| 13 | 15A | Звуковой сигнал, освещение салона |
| 14 | 15A | Дальний свет фар, индикатор дальнего света в комбинации приборов |
| 15 | — | Реле автоматического опускания стекла |
| 16 | Картриджный предохранитель 30 A | Электрические стеклоподъёмники |
| 17 | 15A | Указатели поворота / аварийная сигнализация |
| 18 | — | Не используется |
| 19 | 20A | Центральный верхний стоп-сигнал (CHMSL) / стоп-сигналы |
| 20 | 10A | Блок ABS, блокировка селектора тормозной педалью, модуль круиз-контроля, фонари заднего хода, выключатель Overdrive, электронное реле указателей поворота / аварийной сигнализации |
| 21 | 5A | Реле стартера |
| 22 | 5A | Запасной |
| 23 | 30A | Фары (ближний и дальний свет) |
| 24 | 20A | Аудиосистема |
| 25 | — | Реле вспомогательного оборудования |
| 26 | 2A | Датчик давления в тормозной системе |
| 27 | 10A | Реле вентилятора климатической установки / заслонки смешивания, блок 4x4 |
| 28 | 15A | Питание B+ блока 4x4 |
| 29 | 20A | Прикуриватель, диагностический разъём OBD II |
| 30 | 5A | Электрическая регулировка зеркал |
| 31 | 20A | Передние и задние габаритные огни, подсветка номерного знака |
| 32 | 5A | Выключатель тормоза (логическая цепь) |
| 33 | 5A | Комбинация приборов |
| 34 | 20A | Розетка питания |
| 35 | 15A | Электрические замки дверей |
Моторный отсек (2.3L)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 50A** | Блок предохранителей салона |
| 2 | — | Не используется |
| 3 | 50A** | Блок предохранителей салона |
| 4 | — | Не используется |
| 5 | 50A** | Блок предохранителей салона |
| 6 | — | Не используется |
| 7 | 40 A** | Предохранитель реле стартера |
| 8 | — | Не используется |
| 9 | 40 A** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30A** | Блок управления силовым агрегатом (PCM), датчики двигателя |
| 12 | — | Не используется |
| 13 | 30A** | Вентилятор климатической установки |
| 14 | — | Не используется |
| 15 | 30A** | Соленоиды антиблокировочной системы тормозов (ABS) |
| 16 | — | Не используется |
| 17 | 40 A** | Электродвигатель ABS |
| 18 | — | Не используется |
| 19 | 20A** | Вентилятор двигателя |
| 20 | — | Не используется |
| 21 | 10 A* | PCM |
| 22 | — | Не используется |
| 23 | 20A* | Топливный насос |
| 24 | — | Не используется |
| 25 | 10 A* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | — | Не используется |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7.5A* | Правый указатель поворота прицепа |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 15A* | Датчики HEGO |
| 42 | 7.5A* | Левый указатель поворота прицепа |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле высокой / низкой скорости стеклоочистителей |
| 45B | — | Реле парковки / работы стеклоочистителей |
| 46A | — | Реле топливного насоса |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле вентилятора двигателя |
| 48 | — | Реле стартера |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Реле PCM |
| 55 | — | Реле вентилятора отопителя |
| 56A | — | Реле соленоида муфты кондиционера |
| 56B | — | Не используется |
| * Мини-предохранители ** Макси-предохранители |
Моторный отсек (3.0L и 4.0L)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 50A** | Блок предохранителей салона |
| 2 | — | Не используется |
| 3 | 50A** | Блок предохранителей салона |
| 4 | — | Не используется |
| 5 | 50A** | Блок предохранителей салона |
| 6 | — | Не используется |
| 7 | 40 A** | Предохранитель реле стартера |
| 8 | — | Не используется |
| 9 | 40 A** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30A** | Предохранитель реле блока управления силовым агрегатом (PCM) |
| 12 | — | Не используется |
| 13 | 30A** | Вентилятор климатической установки |
| 14 | — | Не используется |
| 15 | 30A** | Соленоиды антиблокировочной системы тормозов (ABS) |
| 16 | — | Не используется |
| 17 | 40 A** | Электродвигатель ABS |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 A* | PCM |
| 22 | — | Не используется |
| 23 | 20A* | Топливный насос |
| 24 | — | Не используется |
| 25 | 10 A* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | 20A* | Блок 4x4 |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | 15A* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | — | Не используется |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7.5A* | Правый указатель поворота прицепа |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 15A* | Датчики HEGO |
| 42 | 7.5A* | Левый указатель поворота прицепа |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле высокой / низкой скорости стеклоочистителей |
| 45B | — | Реле парковки / работы стеклоочистителей |
| 46A | — | Соленоид муфты кондиционера |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле PCM |
| 48A | — | Реле топливного насоса |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Реле вентилятора отопителя |
| 56 | — | Реле стартера |
| * Мини-предохранители ** Макси-предохранители |
2005
Салон
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 5A | Регулятор яркости панели приборов |
| 2 | 10A | Габаритные огни прицепа |
| 3 | 10A | Ближний свет правой фары |
| 4 | 10A | Ближний свет левой фары |
| 5 | 30A | Стеклоочистители / омыватель ветрового стекла |
| 6 | 10A | Аудиосистема (RUN/ACCY) |
| 7 | 5A | Индикатор включения фар |
| 8 | 10A | Модуль управления удерживающими устройствами (RCM), индикатор отключения подушки безопасности пассажира PADI |
| 9 | 5A | Индикатор подушки безопасности в комбинации приборов |
| 10 | 10A | Комбинация приборов (RUN/START), блок 4x4 (RUN/START) |
| 11 | 10A | Интеллектуальный коммутационный блок (SJB), логическое питание |
| 12 | — | Не используется |
| 13 | 15A | Звуковой сигнал, освещение салона |
| 14 | 15A | Дальний свет фар, индикатор дальнего света в комбинации приборов |
| 15 | — | Реле автоматического опускания стекла |
| 16 | Картриджный предохранитель 30 A | Электрические стеклоподъёмники |
| 17 | 15A | Указатели поворота / аварийная сигнализация |
| 18 | — | Не используется |
| 19 | 20A | Центральный верхний стоп-сигнал (CHMSL) / стоп-сигналы |
| 20 | 10A | Блок ABS, блокировка селектора тормозной педалью, модуль круиз-контроля, фонари заднего хода, выключатель Overdrive, электронное реле указателей поворота / аварийной сигнализации |
| 21 | 5A | Реле стартера |
| 22 | 5A | Аудиосистема (START), датчик нейтрали 4x4 (только механическая коробка) |
| 23 | 30A | Фары (ближний и дальний свет) |
| 24 | 20A | Аудиосистема |
| 25 | — | Реле вспомогательного оборудования |
| 26 | 2A | Датчик давления в тормозной системе |
| 27 | 10A | Реле вентилятора климатической установки / заслонки смешивания, блок 4x4 |
| 28 | 15A | Питание B+ блока 4x4 |
| 29 | 20A | Прикуриватель, диагностический разъём OBD II |
| 30 | 5A | Электрическая регулировка зеркал |
| 31 | 20A | Передние и задние габаритные огни, подсветка номерного знака |
| 32 | 5A | Выключатель тормоза (логическая цепь) |
| 33 | 5A | Комбинация приборов |
| 34 | 20A | Розетка питания |
| 35 | 15A | Электрические замки дверей |
Моторный отсек (2.3L)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 40A** | Блок предохранителей салона |
| 2 | — | Не используется |
| 3 | 40A** | Блок предохранителей салона |
| 4 | — | Не используется |
| 5 | 50A** | Блок предохранителей салона |
| 6 | — | Не используется |
| 7 | 40A** | Предохранитель реле стартера |
| 8 | — | Не используется |
| 9 | 40A** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30A** | Блок управления силовым агрегатом (PCM), датчики двигателя |
| 12 | — | Не используется |
| 13 | 30A** | Вентилятор климатической установки |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40A** | Электродвигатель ABS |
| 18 | — | Не используется |
| 19 | 20A** | Вентилятор двигателя |
| 20 | — | Не используется |
| 21 | 10 A* | PCM |
| 22 | — | Не используется |
| 23 | 20 A* | Топливный насос |
| 24 | — | Не используется |
| 25 | 10 A* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 30A* | Соленоиды антиблокировочной системы тормозов (ABS) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | Не используется | |
| 37 | — | Не используется |
| 38 | 7.5A* | Правый указатель поворота прицепа |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 15 A* | Датчики HEGO |
| 42 | 7.5A* | Левый указатель поворота прицепа |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле высокой / низкой скорости стеклоочистителей |
| 45B | — | Реле парковки / работы стеклоочистителей |
| 46A | — | Реле топливного насоса |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле вентилятора двигателя |
| 48 | — | Реле стартера |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Реле PCM |
| 55 | — | Реле вентилятора отопителя |
| 56A | — | Реле соленоида муфты кондиционера |
| 56B | — | Не используется |
| * Мини-предохранители ** Макси-предохранители |
Моторный отсек (3.0L и 4.0L)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 40A** | Блок предохранителей салона |
| 2 | — | Не используется |
| 3 | 40A** | Блок предохранителей салона |
| 4 | — | Не используется |
| 5 | 50A** | Блок предохранителей салона |
| 6 | — | Не используется |
| 7 | 40A** | Предохранитель реле стартера |
| 8 | — | Не используется |
| 9 | 40A** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30A** | Предохранитель реле блока управления силовым агрегатом (PCM) |
| 12 | — | Не используется |
| 13 | 30A** | Вентилятор климатической установки |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40A** | Электродвигатель ABS |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 A* | PCM |
| 22 | — | Не используется |
| 23 | 20 A* | Топливный насос |
| 24 | — | Не используется |
| 25 | 10 A* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | 20 A* | Блок 4x4 |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | 15 A* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | 30A* | Соленоиды антиблокировочной системы тормозов (ABS) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7.5A* | Правый указатель поворота прицепа |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 15 A* | Датчики HEGO |
| 42 | 7.5A* | Левый указатель поворота прицепа |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле высокой / низкой скорости стеклоочистителей |
| 45B | — | Реле парковки / работы стеклоочистителей |
| 46A | — | Соленоид муфты кондиционера |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле PCM |
| 48A | — | Реле топливного насоса |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Реле вентилятора отопителя |
| 56 | — | Реле стартера |
| * Мини-предохранители ** Макси-предохранители |
2006
Салон
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 5A | Регулятор яркости панели приборов |
| 2 | 10A | Габаритные огни прицепа |
| 3 | 10A | Ближний свет правой фары |
| 4 | 10A | Ближний свет левой фары |
| 5 | 30A | Стеклоочистители / омыватель ветрового стекла |
| 6 | 10A | Аудиосистема (RUN/ACCY) |
| 7 | 5A | Подсветка переключателя фар |
| 8 | 10A | Модуль управления удерживающими устройствами (RCM), индикатор отключения подушки безопасности пассажира PADI |
| 9 | 5A | Индикатор подушки безопасности в комбинации приборов |
| 10 | 10A | Комбинация приборов (RUN/START), блок 4x4 (RUN/START) |
| 11 | 10A | Коммутационный блок SJB (логическое питание) |
| 12 | — | Не используется |
| 13 | 15A | Звуковой сигнал, освещение салона |
| 14 | 15A | Дальний свет фар, индикатор дальнего света в комбинации приборов |
| 15 | — | Реле автоматического опускания стекла |
| 16 | Картриджный предохранитель 30 A | Электрические стеклоподъёмники |
| 17 | 15A | Указатели поворота / аварийная сигнализация |
| 18 | — | Не используется |
| 19 | 20A | Центральный верхний стоп-сигнал (CHMSL) / стоп-сигналы |
| 20 | 10A | Блок ABS, блокировка селектора тормозной педалью, модуль круиз-контроля, фонари заднего хода, выключатель Overdrive, электронное реле указателей поворота / аварийной сигнализации |
| 21 | 5A | Катушка реле стартера |
| 22 | 5A | Аудиосистема (START), датчик нейтрали 4x4 (только механическая коробка) |
| 23 | 30A | Фары (ближний и дальний свет) |
| 24 | 20A | Питание аудиосистемы от аккумулятора (B+) |
| 25 | — | Реле вспомогательного оборудования |
| 26 | 2A | Датчик давления в тормозной системе |
| 27 | 10A | Реле вентилятора климатической установки / заслонки смешивания, блок 4x4 |
| 28 | 15A | Питание блока 4x4 от аккумулятора (B+) |
| 29 | 20A | Прикуриватель, диагностический разъём OBD II |
| 30 | 5A | Электрическая регулировка зеркал |
| 31 | 20A | Передние и задние габаритные огни, подсветка номерного знака, регулятор яркости, габаритные огни прицепа |
| 32 | 5A | Выключатель тормоза (логическая цепь) |
| 33 | 5A | Питание комбинации приборов от аккумулятора (B+) |
| 34 | 20A | Розетка питания |
| 35 | 15A | Электрические замки дверей |
Моторный отсек (2.3L)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 40A** | Блок предохранителей салона |
| 2 | — | Не используется |
| 3 | 40A** | Блок предохранителей салона |
| 4 | — | Не используется |
| 5 | 50A** | Блок предохранителей салона |
| 6 | — | Не используется |
| 7 | 40A** | Соленоид стартера |
| 8 | — | Не используется |
| 9 | 40A** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30A** | Блок управления силовым агрегатом (PCM), датчики двигателя |
| 12 | — | Не используется |
| 13 | 30A** | Вентилятор климатической установки |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40A** | Электродвигатель ABS |
| 18 | — | Не используется |
| 19 | 20A** | Вентилятор двигателя |
| 20 | — | Не используется |
| 21 | 10A* | Постоянное питание памяти PCM |
| 22 | — | Не используется |
| 23 | 20A* | Топливный насос |
| 24 | — | Не используется |
| 25 | 10A* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 30A* | Соленоиды антиблокировочной системы тормозов (ABS) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7.5A* | Правый указатель поворота прицепа |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 15 A* | Датчики HEGO |
| 42 | 7.5A* | Левый указатель поворота прицепа |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле высокой / низкой скорости стеклоочистителей |
| 45B | — | Реле парковки / работы стеклоочистителей |
| 46 A | — | Реле топливного насоса |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле вентилятора двигателя |
| 48 | — | Реле стартера |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Реле PCM |
| 55 | — | Реле вентилятора отопителя |
| 56A | — | Реле соленоида муфты кондиционера |
| 56B | — | Не используется |
| * Мини-предохранители ** Макси-предохранители |
Моторный отсек (3.0L и 4.0L)
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 40A** | Блок предохранителей салона |
| 2 | — | Не используется |
| 3 | 40A** | Блок предохранителей салона |
| 4 | — | Не используется |
| 5 | 50A** | Блок предохранителей салона |
| 6 | — | Не используется |
| 7 | 40A** | Соленоид стартера |
| 8 | — | Не используется |
| 9 | 40A** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30A** | Предохранитель реле блока управления силовым агрегатом (PCM) |
| 12 | — | Не используется |
| 13 | 30A** | Вентилятор климатической установки |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40A** | Электродвигатель ABS |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10A* | Постоянное питание памяти PCM |
| 22 | — | Не используется |
| 23 | 20A* | Топливный насос |
| 24 | — | Не используется |
| 25 | 10A* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | 20A* | Блок 4x4 |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | 15 A* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | 30A* | Соленоиды антиблокировочной системы тормозов (ABS) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7.5A* | Правый указатель поворота прицепа |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 15 A* | Датчики HEGO |
| 42 | 7.5A* | Левый указатель поворота прицепа |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле высокой / низкой скорости стеклоочистителей |
| 45B | — | Реле парковки / работы стеклоочистителей |
| 46A | — | Соленоид муфты кондиционера |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле PCM |
| 48A | — | Реле топливного насоса |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Реле вентилятора отопителя |
| 56 | — | Реле стартера |
| * Мини-предохранители ** Макси-предохранители |

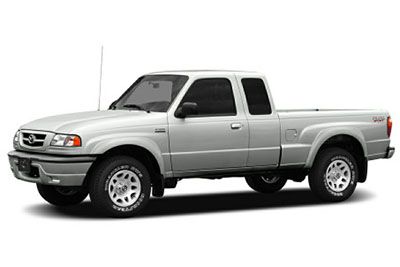

Дополнительная информация: Mazda B Series 1998-2006
Предохранители и реле mazda b series 1998 2006: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
