Предохранители и реле Mazda 5 (2006-2010)
Схемы относятся к указанным годам и вариантам Mazda 5 (2006-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda5 2006-2010
Предохранители прикуривателя (розетка): № 4 «P.ВЫХОД» (гнездо для принадлежностей) и № 6 «СИГАРА» (прикуриватель) в блоке предохранителей приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители на стороне пассажира.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в порядке, проверьте блок предохранителей под капотом.
Пассажирский салон
Блок предохранителей находится за крышкой на панели приборов со стороны пассажира.
Моторного отсека
ГЛАВНЫЙ предохранитель:
Для замены ГЛАВНОГО предохранителя обратитесь к авторизованному дилеру Mazda.
Схемы блока предохранителей
Схемы блока предохранителей
2006
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FAN | 30 A | Охлаждающий вентилятор |
| 2 | FAN | 30 A | Охлаждающий вентилятор |
| 3 | П.ВЕТЕР | 40 A | Электрические стеклоподъемники (некоторые модели) |
| 4 | ИГ КЛЮЧ1 | 30 A | Для защиты различных цепей |
| 5 | АБС-В | 20 A | ABS, DSC (некоторые модели) |
| 6 | АБС-П | 30 A | ABS, DSC (некоторые модели) |
| 7 | ИГ КЛЮЧ2 | 20 A | Для защиты различных цепей (некоторые модели) |
| 8 | НАГРЕВАТЕЛЬ ПРОТИВООБЛЕДИТЕЛЬНЫЙ | 20 A | Водонагреватель (некоторые модели) |
| 9 | ВОЗДУХОДУВКА | 40 A | Двигатель вентилятора |
| 10 | СВЕТЯЩИЙСЯ КЛЮЧ 1 | 40 A | Свечи накаливания (некоторые модели) |
| 11 | BTN | 40 A | Для защиты различных цепей |
| 12 | ИГ КЛЮЧ2 | 40 A | Для защиты различных цепей (некоторые модели) |
| 13 | БЛИЖАЙШАЯ СЛАЙД ЛЕВАЯ | 20 A | Легкий доводчик, сдвижная дверь с электроприводом (левая) (некоторые модели) |
| 14 | БЛИЖЕ СТР. СЛАЙД ПРАВ. | 20 A | Легкий доводчик, сдвижная дверь с электроприводом (правая) (некоторые модели) |
| 15 | ЭХПАС | 80 A | Электрогидравлический усилитель рулевого управления (некоторые модели) |
| 16 | FOG | 15 A | Передние противотуманные фары (некоторые модели) |
| 17 | D.LOCK | 20 A | Замок двери с электроприводом |
| 18 | P.ВЕТЕР H/ЧИСТЫЙ | 20 A | Омыватель фар (некоторые модели), электрические стеклоподъемники (некоторые модели) |
| 19 | MAG | 10 A | Магнитная муфта |
| 20 | УДАЛЕНИЕ ТУМАНА | 25 A | Обогрев заднего стекла |
| 21 | АНГ+Б | 10 A | PCM |
| 22 | STOP | 10 A | Стоп-сигналы |
| 23 | FUEL | 20 A | Топливный насос (некоторые модели), подогреватель топлива (некоторые модели) |
| 24 | ОПАСНОСТЬ | 10 A | Поворотники, аварийная сигнализация |
| 25 | ROOM | 15 A | Верхние фонари. Подсветка карты, Подсветка багажного отделения, Для защиты различных цепей |
| 26 | — | — | — |
| 27 | — | — | — |
| 28 | СВЕТЯЩИЙСЯ ЗНАК | 7,5 А | ПКМ (некоторые модели) |
| 29 | НАЧАЛЬНИК HR | 10 A | Дальний свет фар (правая) |
| 30 | ГОЛОВА HL | 10 A | Дальний свет фар (левая) |
| 31 | HORN | 15 A | Horn |
| 32 | СОЛНЕЧНАЯ КРЫША | 20 A | Люк (некоторые модели) |
| 33 | ВЗЛОМ ЗЕРКАЛА И Т.Д. | 7,5 А | Система защиты от кражи (некоторые модели) |
| 34 | ГОЛОВА ЛР | 15 A | Ближний свет фар (правая), ручная регулировка угла наклона фар (некоторые модели) |
| 35 | ГОЛОВА ЛЛ | 15 A | Ближний свет фар (левая) |
| 36 | АНГЛ BAR2 | 15 A | Нагреватель O2 (некоторые модели) |
| 37 | АНГЛ БАР | 15 A | Датчик расхода воздуха, система управления двигателем |
| 38 | INJ | 20 A | Инжектор (некоторые модели), PCM (некоторые модели) |
| 39 | ИЛЛЮМИ | 10 A | Освещение |
| 40 | TAIL | 10 A | Задние фонари, Габаритные огни, Освещение номерного знака. Задний противотуманный фонарь (некоторые модели), Для защиты различных цепей |

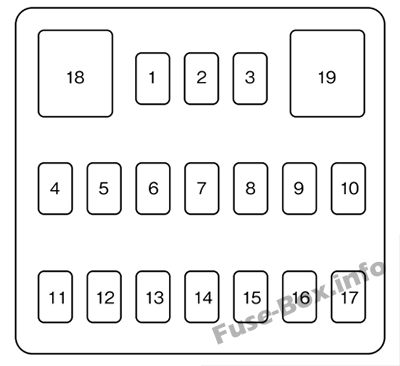

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | P.ВЫХОД | 15 A | Розетка для аксессуаров |
| 5 | СДВИГ/Л | 5 A | АКПП (некоторые модели) |
| 6 | СИГАРА | 15 A | Более легкий |
| 7 | ЗЕРКАЛО | 7,5 А | Зеркало с электроприводом, аудиосистема (некоторые модели) |
| 8 | A/C | 10 A | Кондиционер |
| 9 | F.WIP | 25 A | Стеклоочистители и омыватели лобового стекла |
| 10 | R.WIP | 15 A | Стеклоочиститель и омыватель заднего стекла |
| 11 | ENG | 5 A | Главное реле (некоторые модели), PCM (некоторые модели) |
| 12 | МЕТР | 10 A | Приборный щиток. Автоматическое выравнивание фар (некоторые модели) |
| 13 | SAS | 10 A | Дополнительные удерживающие системы |
| 14 | С.ТЕПЛО | 15 A | Обогрев сиденья (некоторые модели) |
| 15 | АБС/ДСК | 5 A | ABS, DSC (некоторые модели) |
| 16 | ЭХПАС | 5 A | Электрогидравлический усилитель рулевого управления (некоторые модели) |
| 17 | ENG2 | 15 A | — |
| 18 | P/W | 30 A | Электрические стеклоподъемники (некоторые модели) |
| 19 | P/W | 40 A | — |
2007

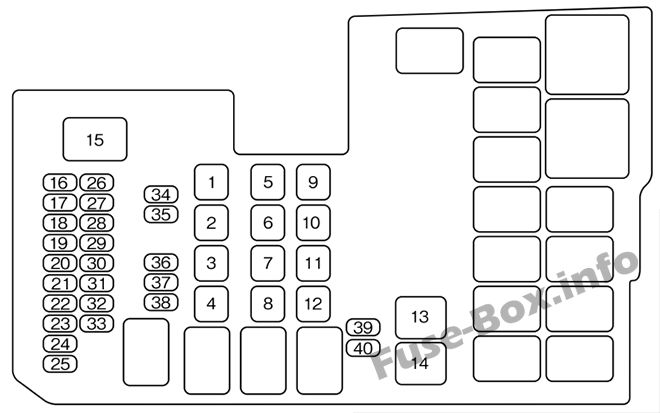

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FAN | 30 A | Охлаждающий вентилятор |
| 2 | FAN | 30 A | Охлаждающий вентилятор |
| 3 | П.ВЕТЕР | 40 A | — |
| 4 | ИГ КЛЮЧ1 | 30 A | — |
| 5 | АБС-В | 20 A | ABS |
| 6 | АБС-П | 30 A | ABS |
| 7 | ИГ КЛЮЧ2 | 20 A | Для защиты различных цепей |
| 8 | НАГРЕВАТЕЛЬ ПРОТИВООБЛЕДИТЕЛЬНЫЙ | 20 A | — |
| 9 | ВОЗДУХОДУВКА | 40 A | Двигатель вентилятора |
| 10 | СВЕТЯЩИЙСЯ КЛЮЧ 1 | 40 A | Для защиты различных цепей |
| 11 | BTN | 40 A | Для защиты различных цепей |
| 12 | ИГ КЛЮЧ2 | 40 A | — |
| 13 | БЛИЖАЙШАЯ СЛАЙД ЛЕВАЯ | 20 A | Легкий доводчик (левый) (некоторые модели) |
| 14 | БЛИЖЕ СТР. СЛАЙД ПРАВ. | 20 A | Легкий доводчик (правый) (некоторые модели) |
| 15 | ЭХПАС | 80 A | Электрогидравлический усилитель рулевого управления |
| 16 | FOG | 15 A | Передние противотуманные фары (некоторые модели) |
| 17 | D.LOCK | 20 A | Замок двери с электроприводом |
| 18 | P.ВЕТЕР H/ЧИСТЫЙ | 20 A | — |
| 19 | MAG | 10 A | Магнитная муфта |
| 20 | УДАЛЕНИЕ ТУМАНА | 25 A | Обогрев заднего стекла |
| 21 | АНГ+Б | 10 A | PCM |
| 22 | STOP | 10 A | Стоп-сигналы |
| 23 | FUEL | 20 A | Топливный насос |
| 24 | ОПАСНОСТЬ | 10 A | Поворотники, аварийная сигнализация |
| 25 | ROOM | 15 A | Верхние фонари. Подсветка карты, Подсветка багажного отделения, Для защиты различных цепей |
| 26 | — | — | — |
| 27 | — | — | — |
| 28 | СВЕТЯЩИЙСЯ ЗНАК | 7,5 А | — |
| 29 | НАЧАЛЬНИК HR | 10 A | Дальний свет фары (правая) |
| 30 | ГОЛОВА HL | 10 A | Дальний свет фары (левая) |
| 31 | HORN | 15 A | Horn |
| 32 | СОЛНЕЧНАЯ КРЫША | 20 A | Люк (некоторые модели) |
| 33 | ВЗЛОМ ЗЕРКАЛА И Т.Д. | 7,5 А | PCM |
| 34 | ГОЛОВА ЛР | 15 A | Фара ближнего света (правая), ручная регулировка угла наклона фар (некоторые модели) |
| 35 | ГОЛОВА ЛЛ | 15 A | Фара ближнего света (левая) |
| 36 | АНГЛ BAR2 | 15 A | PCM |
| 37 | АНГЛ БАР | 15 A | Датчик расхода воздуха, система управления двигателем |
| 38 | INJ | 20 A | Инжектор |
| 39 | ИЛЛЮМИ | 10 A | Освещение |
| 40 | TAIL | 10 A | Задние фонари, Габаритные огни, Освещение номерного знака, Для защиты различных цепей |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | P.ВЫХОД | 15 A | Розетка для аксессуаров |
| 5 | СДВИГ/Л | 5 A | АКПП (некоторые модели) |
| 6 | СИГАРА | 15 A | Розетка для аксессуаров |
| 7 | ЗЕРКАЛО | 7,5 А | Зеркало с электроприводом, аудиосистема (некоторые модели) |
| 8 | A/C | 10 A | Кондиционер |
| 9 | F.WIP | 25 A | Стеклоочистители и омыватели лобового стекла |
| 10 | R.WIP | 15 A | Стеклоочиститель и омыватель заднего стекла |
| 11 | ENG | 5 A | PCM |
| 12 | МЕТР | 10 A | Приборный щиток |
| 13 | SAS | 10 A | Дополнительные удерживающие системы |
| 14 | С.ТЕПЛО | 15 A | Обогрев сиденья (некоторые модели) |
| 15 | АБС/ДСК | 5 A | ABS |
| 16 | ЭХПАС | 5 A | Электрогидравлический усилитель рулевого управления |
| 17 | ENG2 | 15 A | нагреватель O2 |
| 18 | P/W | 30 A | Электрические стеклоподъемники |
| 19 | P/W | 40 A | — |
2008, 2009, 2010
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FAN | 30 A | Охлаждающий вентилятор |
| 2 | FAN | 30 A | Охлаждающий вентилятор |
| 3 | П.ВЕТЕР (Без задней системы вентиляции) | 40 A | Электрические стеклоподъемники |
| 3 | R. ВОЗДУХОДУВКА (с задней системой вентиляции) | 30 A | Двигатель заднего вентилятора |
| 4 | ИГ КЛЮЧ1 INJ (Без задней системы вентиляции) | 30 A | Для защиты различных цепей |
| 4 | ИГ КЛЮЧ2 (с задней системой вентиляции) | 20 A | — |
| 5 | АБС-В | 20 A | ABS |
| 6 | АБС-П | 30 A | ABS |
| 7 | ИГ КЛЮЧ2 (Без задней системы вентиляции) | 20 A | — |
| 7 | ИГ КЛЮЧ1 (с задней системой вентиляции) | 40 A | Для защиты различных цепей |
| 8 | НАГРЕВАТЕЛЬ ПРОТИВООБЛЕДИТЕЛЬНЫЙ TCM | 20 A | — |
| 9 | ВЕНТИЛЯТОР (без задней системы вентиляции) | 40 A | Двигатель вентилятора |
| 9 | F.ВОЗДУХОДУВКА (с задней системой вентиляции) | 20 A | Двигатель переднего вентилятора |
| 10 | GLOW IG KEYl (Без задней системы вентиляции) | 40 A | Для защиты различных цепей |
| 10 | F.ВОЗДУХОДУВКА (с задней системой вентиляции) | 20 A | Двигатель переднего вентилятора |
| 11 | BTN | 60 A | Для защиты различных цепей |
| 12 | ИГ КЛЮЧ2 | 40 A | — |
| 13 | БЛИЖАЙШАЯ СЛАЙД ЛЕВАЯ | 20 A | Легкий доводчик (некоторые модели) |
| 14 | БЛИЖЕ СТР. СЛАЙД ПРАВ. | 20 A | Легкий доводчик (некоторые модели) |
| 15 | ЭХПАС | 80 A | Электрогидравлический усилитель рулевого управления |
| 16 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 17 | D.LOCK | 20 A | Замок двери с электроприводом |
| 18 | P.ВЕТЕР H/ЧИСТЫЙ | 20 A | Электрические стеклоподъемники |
| 19 | ETC | 10 A | Датчик положения акселератора |
| 20 | УДАЛЕНИЕ ТУМАНА | 25 A | Обогрев заднего стекла |
| 21 | АНГ+Б | 10 A | PCM |
| 22 | STOP | 10 A | Стоп-сигналы |
| 23 | FUEL | 20 A | Топливный насос |
| 24 | ОПАСНОСТЬ | 10 A | Поворотники, аварийная сигнализация |
| 25 | ROOM | 15 A | Верхнее освещение, Подсветка карты, Освещение багажного отделения, Для защиты различных цепей |
| 26 | — | — | — |
| 27 | MAG | 10 A | Магнитная муфта |
| 28 | GLOW SIC (без задней системы вентиляции) | 7,5 А | — |
| 28 | — (с задней системой вентиляции) | — | — |
| 29 | НАЧАЛЬНИК HR | 10 A | Дальний свет фары (правая) |
| 30 | ГОЛОВА HL | 10 A | Дальний свет фары (левая) |
| 31 | HORN | 15 A | Horn |
| 32 | СОЛНЕЧНАЯ КРЫША | 20 A | Люк (некоторые модели) |
| 33 | ЗЕРКАЛО ВЗЛОМ (Без задней системы вентиляции) | 7,5 А | Система защиты от кражи (некоторые модели) |
| 33 | — | — | — |
| 34 | ГОЛОВА ЛР | 15 A | Фара ближнего света (правая), ручная регулировка угла наклона фар (некоторые модели) |
| 35 | ГОЛОВА ЛЛ | 15 A | Фара ближнего света (левая) |
| 36 | АНГЛ BAR2 | 15 A | нагреватель O2 |
| 37 | АНГЛ БАР | 15 A | Датчик расхода воздуха, система управления двигателем |
| 38 | ИНЖ АН БА | 20 A | Инжектор |
| 39 | ИЛЛЮМИ | 10 A | Освещение |
| 40 | TAIL | 10 A | Задние фонари, Габаритные огни, Освещение номерного знака, Для защиты различных цепей |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 2 | — | — | — |
| 3 | ENG3 | 20 A | Замок зажигания |
| 4 | P.ВЫХОД | 15 A | Розетка для аксессуаров |
| 5 | СДВИГ/Л | 5 A | АКПП (некоторые модели) |
| 6 | СИГАРА | 15 A | Более легкий |
| 7 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием. Аудиосистема (некоторые модели) |
| 8 | A/C | 10 A | Кондиционер |
| 9 | F.WIP | 25 A | Стеклоочистители и омыватели лобового стекла |
| 10 | R.WIP | 15 A | Стеклоочиститель и омыватель заднего стекла |
| 11 | ENG | 5 A | Главное реле |
| 12 | МЕТР | 10 A | Приборный щиток |
| 13 | SAS | 10 A | Дополнительные удерживающие системы |
| 14 | С.ТЕПЛО | 15 A | Обогрев сиденья (некоторые модели) |
| 15 | АБС/ДСК | 5 A | ABS |
| 16 | ЭХПАС | 5 A | Электрогидравлический усилитель рулевого управления |
| 17 | ENG2 | 15 A | — |
| 18 | P/W | 30 A | Электрические стеклоподъемники |
| 19 | P/W | — | — |
