Предохранители и реле Mazda 5 (2011-2018)
Схемы относятся к указанным годам и вариантам Mazda 5 (2011-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda5 2011-2018
Предохранители прикуривателя (розетка): № 6 «P.ВЫХОД» (разъемы для аксессуаров — грузовой отсек) и № 8 «СИГАРА» (разъемы для аксессуаров — приборная панель) в блоке предохранителей приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители с левой стороны автомобиля.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, осмотрите блок предохранителей под капотом.

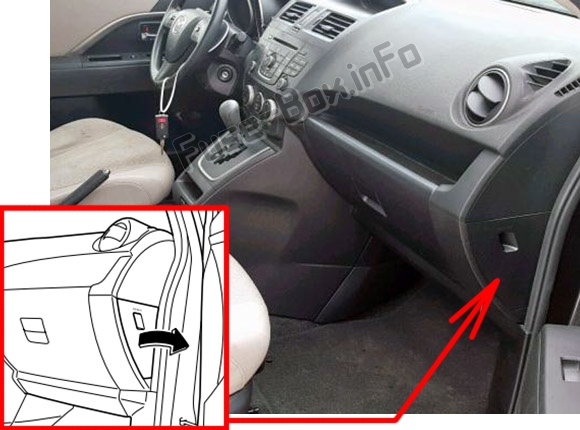

Пассажирский салон
Блок предохранителей находится за крышкой на панели приборов со стороны пассажира.

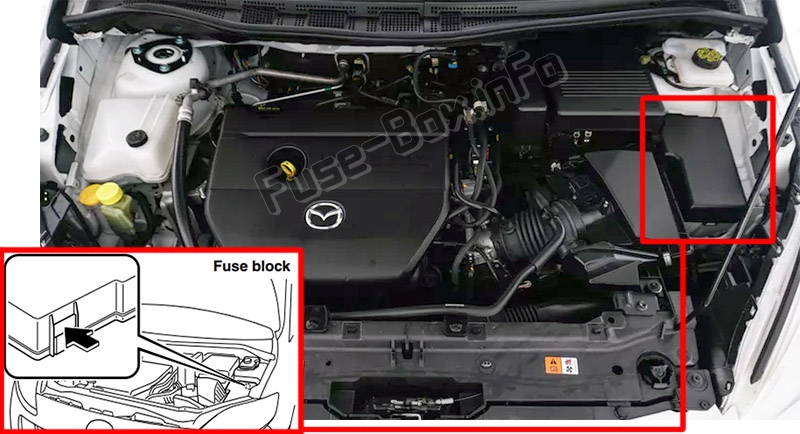

Моторного отсека

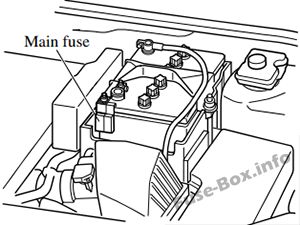

ГЛАВНЫЙ предохранитель:
Для замены ГЛАВНОГО предохранителя обратитесь к авторизованному дилеру Mazda.
Схемы блока предохранителей
Схемы блока предохранителей
2012, 2013

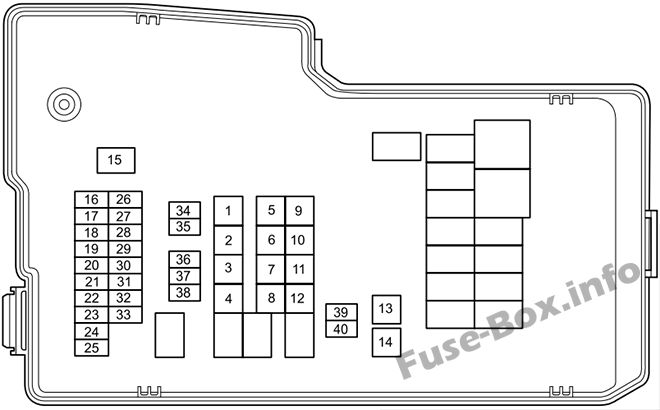

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ИГ КЛЮЧ I | 50 A | Для защиты различных цепей |
| 2 | РЕКЛАМНЫЙ ВЕНТИЛЯТОР | 30 A | Охлаждающий вентилятор |
| 3 | НАГРЕВ2 НАГРЕВАТЕЛЬ2 | 30 A | Кондиционер |
| 4 | ЭГИ ГЛАВНЫЙ | 40 A | Система управления двигателем |
| 5 | ИНЖ ФАН2 | — | — |
| 6 | ABSP | 40 A | АБС, ДСК |
| 7 | П.СЛАЙД L | — | — |
| 8 | TCM | 20 A | Система управления коробкой передач (некоторые модели) |
| 9 | НАГРЕВАТЕЛЬ1 | 40 A | Кондиционер |
| 10 | НАГРЕВ1 НАГРЕВАТЕЛЬ3 | 30 A | Кондиционер |
| 11 | BTN | 60 A | Для защиты различных цепей |
| 12 | ИГ КЛЮЧ2 | 40 A | Для защиты различных цепей |
| 13 | FAN1 | 30 A | Охлаждающий вентилятор |
| 14 | P.СЛАЙД R | — | — |
| 15 | ЭХПАС | 80 A | Рулевое управление с усилителем |
| 16 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 17 | D.LOCK | 20 A | Замок двери с электроприводом |
| 18 | П.ВЕТЕР | 20 A | Электростеклоподъемник |
| 19 | НА НАСОСЕ | — | — |
| 20 | ГОЛОВА ПРИВЕТ | 20 A | Дальний свет фар |
| 21 | АНГ+Б | 10 A | Система управления двигателем |
| 22 | STOP | 10 A | Стоп-сигналы |
| 23 | F. ПОДОГРЕВ ТОПЛИВНОГО НАСОСА | 20 A | Топливный насос |
| 24 | ОПАСНОСТЬ | 10 A | Аварийная световая сигнализация, указатели поворота |
| 25 | ROOM | 15 A | Верхнее освещение |
| 26 | TAIL | 15 A | Задние фонари, Габаритные огни, Освещение номерного знака |
| 27 | МАГНИТ КОНДИЦИОНЕРА | 10 A | Кондиционер |
| 28 | АБС В | 20 A | АБС, ДСК |
| 29 | СОЛНЕЧНАЯ КРЫША | 20 A | Люк (некоторые модели) |
| 30 | Ч/ЧИСТЫЙ | — | — |
| 31 | HORN | 15 A | Horn |
| 32 | — | — | — |
| 33 | ИЛЛЮМИ | 7,5 А | Освещение |
| 34 | АНГ ИНЖ | 25 A | Система управления двигателем |
| 35 | АНГЛ БАР | 15 A | Система управления двигателем |
| 36 | — | — | — |
| 37 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 38 | УДАЛЕНИЕ ТУМАНА | 25 A | Обогрев заднего стекла |
| 39 | ГОЛОВА LO L | 15 A | Фара ближнего света (левая) |
| 40 | ГОЛОВА LO R | 15 A | Ближний свет фар (правая) |

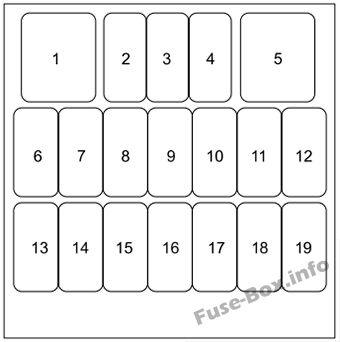

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | P/W | 30 A | Электростеклоподъемник |
| 2 | M.DEF | — | — |
| 3 | СТАРТЕР | 10 A | Система управления двигателем |
| 4 | ENG3 | 20 A | Система управления двигателем |
| 5 | P/W | — | — |
| 6 | P.ВЫХОД | 15 A | Розетки для аксессуаров (грузовой отсек) |
| 7 | СДВИГ/Л | 5 A | — |
| 8 | СИГАРА | 15 A | Розетки для аксессуаров (приборная панель) |
| 9 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 10 | A/C | 10 A | Кондиционер |
| 11 | F.WIP | 25 A | Стеклоочистители и омыватели лобового стекла |
| 12 | R.WIP | 15 A | Стеклоочиститель заднего стекла |
| 13 | ENG | — | — |
| 14 | МЕТР | 10 A | Приборный щиток |
| 15 | SAS | 10 A | Воздушная подушка |
| 16 | С.ТЕПЛО | 15 A | Обогрев сиденья (некоторые модели) |
| 17 | АБС/ДСК | — | — |
| 18 | ЭХПАС | 5 A | Рулевое управление с усилителем |
| 19 | ENG2 | 15 A | Система управления двигателем |
2014, 2015, 2016, 2017

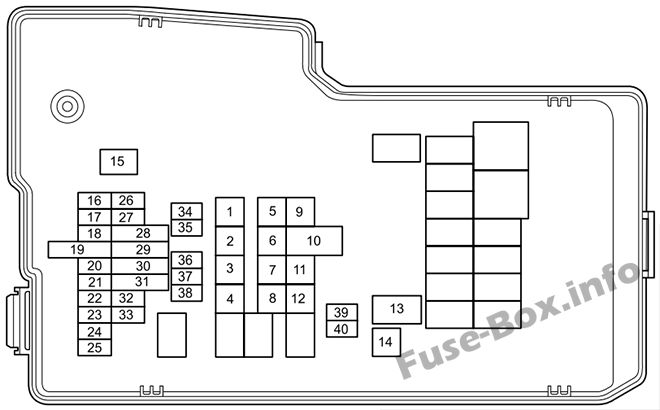

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ИГ КЛЮЧ1 | 50 A | Для защиты различных цепей |
| 2 | РЕКЛАМНЫЙ ВЕНТИЛЯТОР | 30 A | Охлаждающий вентилятор |
| 3 | НАГРЕВ2 НАГРЕВАТЕЛЬ2 ВЕНТИЛЯТОР1 | 30 A | Кондиционер |
| 4 | ЭГИ ГЛАВНЫЙ | 40 A | Система управления двигателем |
| 5 | ИНЖ ВЕНТИЛЯТОР 2 | — | — |
| 6 | АБС П | 40 A | АБС, ДСК |
| 7 | П.СЛАЙД L | — | — |
| 8 | ТКМ ЭВВТ | 20 A | Система управления коробкой передач |
| 9 | НАГРЕВАТЕЛЬ1 | 40 A | Кондиционер |
| 10 | DCDC2 | — | — |
| 10 | НАГРЕВ 1 НАГРЕВАТЕЛЬ3 | 30 A | Кондиционер |
| 11 | BTN | 60 A | Для защиты различных цепей |
| 12 | ИГ КЛЮЧ2 | 40 A | Для защиты различных цепей |
| 13 | FAN1 | 30 A | Охлаждающий вентилятор |
| 13 | НА НАСОСЕ | — | — |
| 14 | P.СЛАЙД R | — | — |
| 15 | ЭХПАС | 80 A | Рулевое управление с усилителем |
| 16 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 17 | D.LOCK | 20 A | Замок двери с электроприводом |
| 18 | П.ВЕТЕР | 20 A | Электростеклоподъемник |
| 19 | НА НАСОСЕ | — | — |
| 19 | TCM | — | — |
| 20 | ГОЛОВА ПРИВЕТ | 20 A | Дальний свет фар |
| 21 | АНГ+Б | 10 A | Система управления двигателем |
| 22 | STOP | 10 A | Стоп-сигналы |
| 23 | F. ПОДОГРЕВ ТОПЛИВНОГО НАСОСА | 20 A | Топливная система |
| 24 | ОПАСНОСТЬ | 10 A | Аварийная световая сигнализация, указатели поворота |
| 25 | ROOM | 15 A | Верхнее освещение |
| 26 | TAIL ENG FAN | 15 A | Задние фонари, Габаритные огни, Освещение номерного знака |
| 27 | МАГНИТ КОНДИЦИОНЕРА | 10 A | Кондиционер |
| 28 | АБС В | 20 A | ABS, система динамического контроля устойчивости |
| 28 | HORN | — | — |
| 29 | СОЛНЕЧНАЯ КРЫША | 20 A | Люк (некоторые модели) |
| 29 | АУДИО 1 | — | — |
| 30 | Ч/ЧИСТЫЙ | — | — |
| 30 | DCDC3 | — | — |
| 31 | HORN | 15 A | Horn |
| 31 | АБС В | — | — |
| 32 | TAIL | — | — |
| 33 | ИЛЛЮМИ | 7,5 А | Подсветка панели приборов |
| 34 | АНГ ИНЖ | 25 A | Система управления двигателем |
| 35 | АНГЛ БАР | 15 A | Система управления двигателем |
| 36 | — | — | — |
| 37 | M.DEF | 7,5 А | Размораживатель зеркал |
| 38 | УДАЛЕНИЕ ТУМАНА | 25 A | Обогрев заднего стекла |
| 39 | ГОЛОВА LO L | 15 A | Фара ближнего света (левая) |
| 40 | ГОЛОВА LO R | 15 A | Ближний свет фар (правая) |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | P/W | 30 A | Электростеклоподъемник |
| 2 | M.DEF | — | — |
| 3 | СТАРТЕР | 10 A | Система управления двигателем |
| 4 | ENG3 | 20 A | Система управления двигателем |
| 5 | P/W | — | — |
| 6 | P.ВЫХОД | 15 A | Розетки для аксессуаров (грузовой отсек) |
| 7 | СДВИГ/Л | 5 A | Система управления коробкой передач |
| 8 | СИГАРА | 15 A | Розетки для аксессуаров (приборная панель) |
| 9 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 10 | A/C | 10 A | Кондиционер |
| 11 | F.WIP | 25 A | Стеклоочиститель и омыватель переднего стекла |
| 12 | R.WIP | 15 A | Стеклоочиститель заднего стекла |
| 13 | ENG | — | — |
| 14 | МЕТР | 10 A | Приборный щиток |
| 15 | SAS | 10 A | Воздушная подушка |
| 16 | С.ТЕПЛО | 15 A | Обогрев сиденья (некоторые модели) |
| 17 | АБС/ДСК | — | — |
| 18 | ЭХПАС | 5 A | Рулевое управление с усилителем |
| 19 | ENG2 | 15 A | Система управления двигателем |
