Предохранители и реле Mazda 6 (GG1, 2003-2008)
Схемы относятся к указанным годам и вариантам Mazda 6 (GG1, 2003-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda6 2003-2008
Предохранители прикуривателя (розетка): № 10 (2003–2005 гг.) или № 1 (2006–2008 гг.) («СИГАРА» — зажигалка) и № 14 (2003–2005 гг.) или № 11 (2006–2008 гг.) («Р.СИГАР» — розетка для аксессуаров) в блок предохранителей салона.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители с левой стороны автомобиля.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в порядке, проверьте блок предохранителей под капотом.

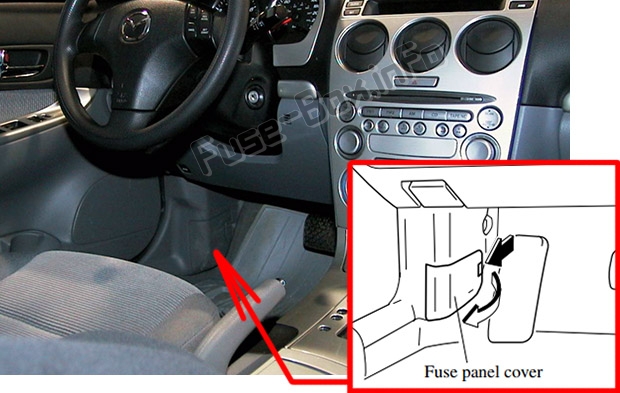

Пассажирский салон
Блок предохранителей расположен с левой стороны автомобиля, внизу, возле двери.

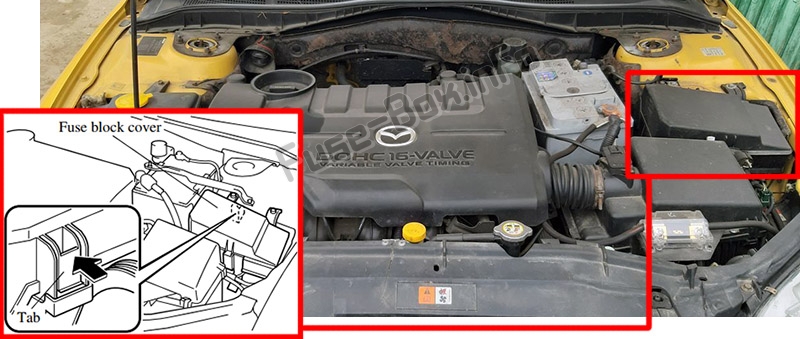

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2003, 2004

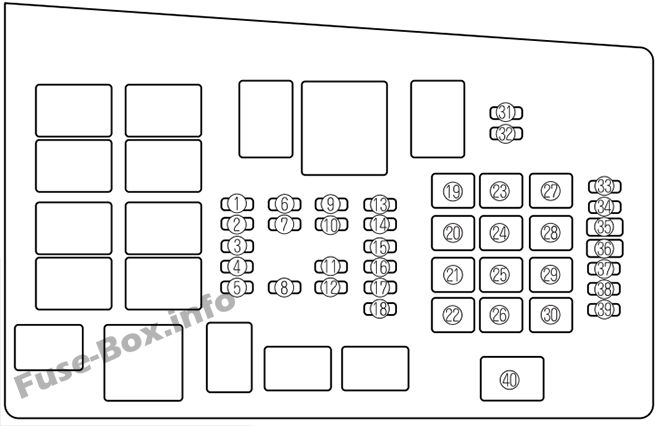

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ЗАПАСНОЙ | 20A | — |
| 2 | ЗАПАСНОЙ | 15A | — |
| 3 | ЗАПАСНОЙ | 10A | — |
| 4 | — | — | — |
| 5 | — | — | — |
| 6 | INJ | 15A | Инжектор |
| 7 | АНГЛ БАР | 10А (двигатель 2,3 л) | Датчик расхода воздуха, клапан управления EGR |
| 7 | АНГЛ БАР | 15А (двигатель 3,0 л) | Датчик расхода воздуха, клапан управления EGR |
| 8 | АНГЛ БАР2 (двигатель 2,3 л) | 15A | Датчик О2 |
| 8 | ENG BB (двигатель 3,0 л) | 5A | Охлаждающий вентилятор |
| 9 | ГОЛОВА ЛР | 10A | Головной свет ближнего света (правый) |
| 10 | ГОЛОВА ЛЛ | 10A | Головной свет ближнего света (левый) |
| 11 | ГОЛОВА HL | 10A | Фара-дальний свет (левая) |
| 12 | НАЧАЛЬНИК HR | 10A | Фара-дальний свет (правая) |
| 13 | ETC | 7.5A | Датчик положения акселератора |
| 14 | ОПАСНОСТЬ | 10A | Сигнальные огни поворота |
| 15 | STOP | 15A | Тормоз/Задние фонари |
| 16 | ТКМ (двигатель 2,3 л) | 10A | TCM |
| 16 | IGI (3,0-литровый двигатель) | 15A | Датчик О2 |
| 17 | АНГ + Б | 7.5A | ПКМ, ТКМ |
| 18 | ТОПЛИВНЫЙ НАСОС | 15A | Топливный насос |
| 19 | ИГ КЛЮЧ | 40A | Стеклоочиститель и омыватель лобового стекла. Блок управления двигателем, зажигалка |
| 20 | П.ВЕТЕР | 30A | Электростеклоподъемник |
| 21 | — | — | — |
| 22 | — | — | — |
| 23 | ИГ КЛЮЧ2 | 30A | Фонари заднего хода, блок управления отопителем |
| 24 | ВОЗДУХОДУВКА | 40A | Двигатель вентилятора |
| 25 | BTN | 40A | Верхний свет. Замок двери с электроприводом |
| 26 | — | — | — |
| 27 | УДАЛЕНИЕ ТУМАНА | 40A | Обогрев заднего стекла |
| 28 | ABS | 60A | ABS |
| 29 | AD FAN (двигатель 2,3 л) | 30A | Охлаждающий вентилятор |
| 29 | FAN2 (двигатель 3,0 л) | 30A | Охлаждающий вентилятор |
| 30 | ВЕНТИЛЯТОР (двигатель 2,3 л) | 30A | Охлаждающий вентилятор |
| 30 | FAN1 (двигатель 3,0 л) | 30A | Охлаждающий вентилятор |
| 31 | TAIL | 10A | Тормоз/Задние фонари, Освещение номерного знака, Габаритные огни |
| 32 | ИЛЛЮМИ | 10A | Подсветка приборной панели |
| 33 | MAG | 10A | Магнитная муфта |
| 34 | АУДИО | 15A | Аудио система |
| 35 | П.СИДЕНЬЕ | 30A | Сиденье с электроприводом |
| 36 | ОТКРЫТИЕ | 7.5A | Открыватель крышки топливного бака |
| 37 | — | — | — |
| 38 | — | — | — |
| 39 | FOG | 15A | Противотуманные огни |
| 40 | MAIN | 100А (двигатель 2,3 л) | Для защиты всех цепей |
| 40 | MAIN | 120А (двигатель 3,0 л) | Для защиты всех цепей |

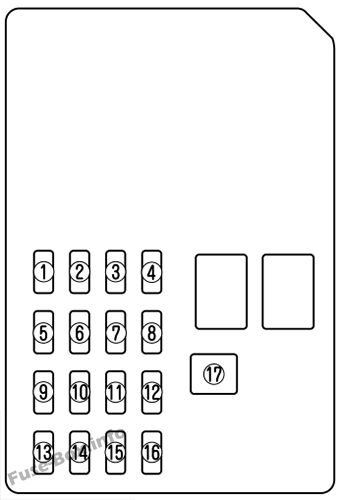

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ДВИГАТЕЛЬ ИГ | 15A | Система управления двигателем |
| 2 | МЕТР ИГ | 15A | Приборный щиток |
| 3 | SEAT | 15A | Обогрев сидений, Обогрев заднего стекла |
| 4 | M.DEF | 7.5A | Размораживатель зеркал |
| 5 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочиститель и омыватель лобового стекла |
| 6 | SAS | 15A | Блок АБС, блок SAS |
| 7 | BACK | 5A | Фонари заднего хода |
| 8 | A/C | 15A | Обогреватель |
| 9 | СЧЕТЧИК АКК | 5A | Приборный щиток |
| 10 | СИГАРА | 15A | Более легкий |
| 11 | ROOM | 15A | Верхний свет |
| 12 | — | — | — |
| 13 | ЗЕРКАЛО | 5A | Зеркало с электроприводом, Аудиосистема |
| 14 | Р.СИГАР | 15A | Розетка для аксессуаров |
| 15 | — | — | — |
| 16 | D.LOCK | 30A | Замок двери с электроприводом |
| 17 | — | — | — |
2005
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ЗАПАСНОЙ | 20A | — |
| 2 | ЗАПАСНОЙ | 15A | — |
| 3 | ЗАПАСНОЙ | 10A | — |
| 4 | — | — | — |
| 5 | — | — | — |
| 6 | INJ | 15A | Инжектор |
| 7 | АНГЛ БАР | 10А (двигатель 2,3 л) | Датчик расхода воздуха, клапан управления EGR |
| 7 | АНГЛ БАР | 15 А (двигатель 3,0 л) | Датчик расхода воздуха, клапан управления EGR |
| 8 | АНГЛ БАР2 (двигатель 2,3 л) | 15A | Датчик О2 |
| 8 | ENG BB (двигатель 3,0 л) | 5A | Охлаждающий вентилятор |
| 9 | ГОЛОВА ЛР | 10A | Фара-ближний свет (правая) |
| 10 | ГОЛОВА ЛЛ | 10A | Фара-ближний свет (левая) |
| 11 | ГОЛОВА HL | 10A | Фара-дальний свет (левая) |
| 12 | НАЧАЛЬНИК HR | 10A | Фара-дальний свет (правая) |
| 13 | ETC | 7.5A | Датчик положения акселератора |
| 14 | ОПАСНОСТЬ | 10A | Сигнальные огни поворота |
| 15 | STOP | 15A | Тормоз/рог |
| 16 | TCM | 10A | TCM |
| 17 | АНГ+Б | 7.5A | ПКМ, ТКМ |
| 18 | ТОПЛИВНЫЙ НАСОС | 15A | Топливный насос |
| 19 | ИГ КЛЮЧ | 40A | Стеклоочиститель и омыватель ветрового стекла, Блок управления двигателем, Зажигалка |
| 20 | П.ВЕТЕР | 30A | Электростеклоподъемник |
| 21 | — | — | — |
| 22 | — | — | — |
| 23 | ИГ КЛЮЧ2 | 30A | Электродвигатель заднего стеклоочистителя (некоторые модели), блок управления отопителем |
| 24 | ВОЗДУХОДУВКА | 40A | Двигатель вентилятора |
| 25 | BTN | 40A | Верхний свет, Замок двери с электроприводом |
| 26 | — | — | — |
| 27 | УДАЛЕНИЕ ТУМАНА | 40A | Обогрев заднего стекла |
| 28 | ABS | 60A | АБС (некоторые модели) |
| 29 | AD FAN (двигатель 2,3 л) | 30A | Охлаждающий вентилятор |
| 29 | FAN2 (двигатель 3,0 л) | 30A | Охлаждающий вентилятор |
| 30 | ВЕНТИЛЯТОР (двигатель 2,3 л) | 30A | Охлаждающий вентилятор |
| 30 | ВЕНТИЛЯТОР 1 | 30A | Охлаждающий вентилятор |
| 31 | TAIL | 10A | Задние фонари, Освещение номерного знака, Габаритные огни |
| 32 | ИЛЛЮМИ | 10A | Подсветка приборной панели |
| 33 | MAG | 10A | Магнитная муфта |
| 34 | АУДИО | 15A | Аудио система |
| 35 | П.СИДЕНЬЕ | 30A | Сиденье с электроприводом (некоторые модели) |
| 36 | ОТКРЫТИЕ | 7.5A | Электродвигатель открывания багажника (некоторые модели) |
| 37 | — | — | — |
| 38 | Игл (двигатель 3,0 л) | 15A | КПП ССР |
| 39 | FOG | 15A | Противотуманные фары (некоторые модели) |
| 40 | MAIN | 100А (двигатель 2,3 л) | Для защиты всех цепей |
| 40 | MAIN | 120А (двигатель 3,0 л) | Для защиты всех цепей |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ДВИГАТЕЛЬ ИГ | 15A | Система управления двигателем |
| 2 | МЕТР ИГ | 15A | Приборный щиток |
| 3 | SEAT | 15A | Обогрев сидений (некоторые модели), обогреватель заднего стекла |
| 4 | M.DEF | 7.5A | Размораживатель зеркал |
| 5 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочиститель и омыватель лобового стекла |
| 6 | SAS | 15 | Блок ABS (некоторые модели), блок SAS |
| 7 | — | — | — |
| 8 | A/ C | 15A | Обогреватель |
| 9 | СЧЕТЧИК АКК | 5A | Устройство автоматического отключения света |
| 10 | СИГАРА | 15A | Более легкий |
| 11 | ROOM | 15A | Верхний свет |
| 12 | R.WIP | 10A | Задний стеклоочиститель (некоторые модели) |
| 13 | ЗЕРКАЛО | 5A | Зеркало с электроприводом, Аудиосистема |
| 14 | Р.СИГАР | 15A | Розетка для аксессуаров |
| 15 | — | — | — |
| 16 | D.LOCK | 30A | Замок двери с электроприводом |
| 17 | — | — | — |
2006, 2007, 2008
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ЗАПАСНОЙ | — | — |
| 2 | ЗАПАСНОЙ | — | — |
| 3 | ЗАПАСНОЙ | — | — |
| 4 | M.DEF | 7.5A | Обогрев зеркал (некоторые модели) |
| 5 | — | — | — |
| 6 | INJ | 15A | Инжектор |
| 7 | АНГЛ БАР | 10А (двигатель 2,3 л) | Датчик расхода воздуха, клапан управления EGR |
| 7 | АНГЛ БАР | 15А (двигатель 3,0 л) | Датчик расхода воздуха, клапан управления EGR |
| 8 | — (двигатель 2,3 литра) | — | — |
| 8 | ENG BB (двигатель 3,0 л) | 5A | Охлаждающий вентилятор |
| 9 | ГОЛОВА ЛР | 15A | Фара-ближний свет (правая) |
| 10 | ГОЛОВА ЛЛ | 15A | Фара-ближний свет (левая) |
| 11 | ГОЛОВА HL | 10A | Фара-дальний свет (левая) |
| 12 | НАЧАЛЬНИК HR | 10A | Фара-дальний свет (правая) |
| 13 | ETC | 7.5A | Датчик положения акселератора |
| 14 | ОПАСНОСТЬ | 10A | Сигнальные огни поворота |
| 15 | STOP | 20A | Тормоз/рог |
| 16 | TCM | 15А (двигатель 2,3 л) | TCM |
| 16 | TCM | 10А (двигатель 2,3 л) | TCM |
| 17 | АНГ+Б | 7.5A | ПКМ, ТКМ |
| 18 | ТОПЛИВНЫЙ НАСОС | 15A | Топливный насос |
| 19 | IGKEY1 | 30A | Блок управления двигателем, зажигалка |
| 20 | П.ВЕТЕР | 30A | Электростеклоподъемник |
| 21 | — | — | — |
| 22 | DRL | 20A | DRL |
| 23 | — | — | — |
| 24 | ВОЗДУХОДУВКА | 40A | Двигатель вентилятора |
| 25 | BTN | 40A | Верхний свет. Замок двери с электроприводом |
| 26 | ИГ КЛЮЧ2 | 40A | Электродвигатель заднего стеклоочистителя (некоторые модели), блок управления отопителем, стеклоочиститель и омыватель ветрового стекла |
| 27 | УДАЛЕНИЕ ТУМАНА | 40A | Обогрев заднего стекла |
| 28 | ABS | 60A | АБС (некоторые модели) |
| 29 | AD FAN (двигатель 2,3 л) | 30A | Охлаждающий вентилятор |
| 29 | FAN2 (двигатель 3,0 л) | 30A | Охлаждающий вентилятор |
| 30 | ВЕНТИЛЯТОР (двигатель 2,3 л) | 30A | Охлаждающий вентилятор |
| 30 | ВЕНТИЛЯТОР 1 | 30A | Охлаждающий вентилятор |
| 31 | TAIL | 10A | Задние фонари, Освещение номерного знака, Габаритные огни |
| 32 | ИЛЛЮМИ | 10A | Подсветка приборной панели |
| 33 | MAG | 10A | Магнитная муфта |
| 34 | АУДИО | 15A | Аудио система |
| 35 | П.СИДЕНЬЕ | 30A | Сиденье с электроприводом (некоторые модели) |
| 36 | ОТКРЫТИЕ | 7.5A | Электродвигатель открывания багажника (некоторые модели) |
| 37 | — | — | — |
| 38 | — (двигатель 2,3 литра) | — | — |
| 38 | IGI (3,0-литровый двигатель) | 15A | КПП ССР |
| 39 | FOG | 15A | Противотуманные фары (некоторые модели) |
| 40 | MAIN | 120A | Для защиты всех цепей |

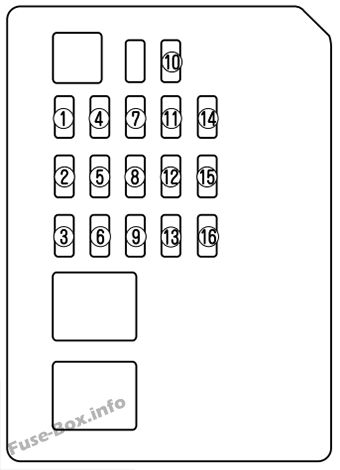

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | СИГАРА | 15 A | Розетка для аксессуаров |
| 2 | ДВИГАТЕЛЬ ИГ | 15 A | Система управления двигателем |
| 3 | A/ C | 10 A | Обогреватель |
| 4 | ЗЕРКАЛО | 5 A | Зеркало управления питанием |
| 5 | SAS | 10 A | Блок АБС, блок SAS |
| 6 | SEAT | 15 A | Обогрев сиденья (некоторые модели) |
| 7 | СЧЕТЧИК АКК | 5 A | Звуковой блок выключения света |
| 8 | МЕТР ИГ | 15 A | Приборный щиток |
| 9 | R.WIP | 10 A | Задний стеклоочиститель (некоторые модели) |
| 10 | D.LOCK | 30 A | Дверные замки с электроприводом |
| 11 | Р.СИГАР | 15 A | Розетка для аксессуаров |
| 12 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель лобового стекла |
| 13 | ROOM | 15 A | Верхний свет |
| 14 | ЗАПАСНОЙ | — | — |
| 15 | ЗАПАСНОЙ | — | — |
| 16 | ЗАПАСНОЙ | — | — |
