Предохранители и реле Mazda 6 (GH1, 2009-2012)
Схемы относятся к указанным годам и вариантам Mazda 6 (GH1, 2009-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda6 2009-2012
Предохранители прикуривателя (розетки) в Mazda 6 являются предохранитель №11 «P.ВЫПУСК/СИГАРА» в блоке предохранителей в салоне и предохранитель №8 «ВЫХОД (R)» в блоке предохранителей в моторном отсеке.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители на боковой панели водителя.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, осмотрите блок предохранителей под капотом.

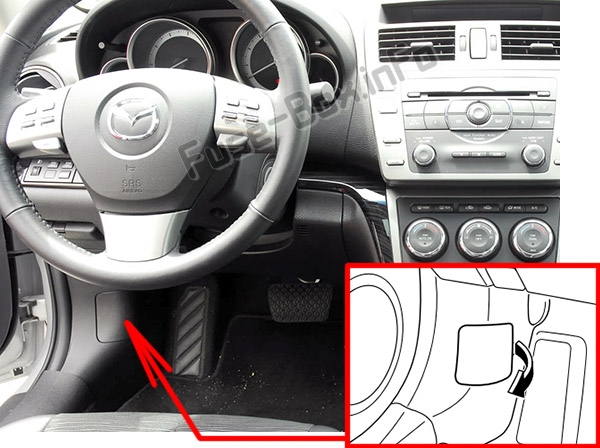

Пассажирский салон
Блок предохранителей расположен с левой стороны автомобиля.

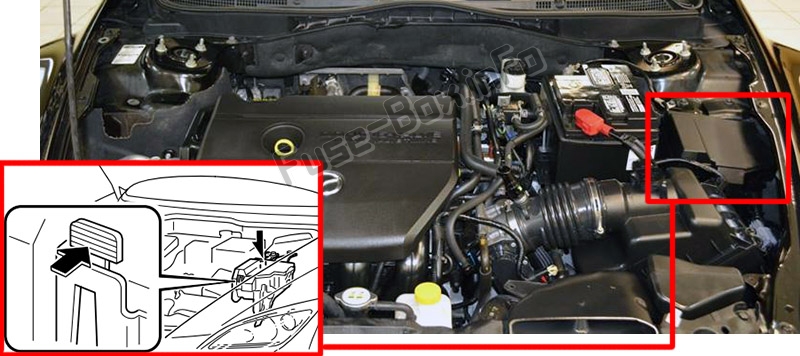

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2009, 2010

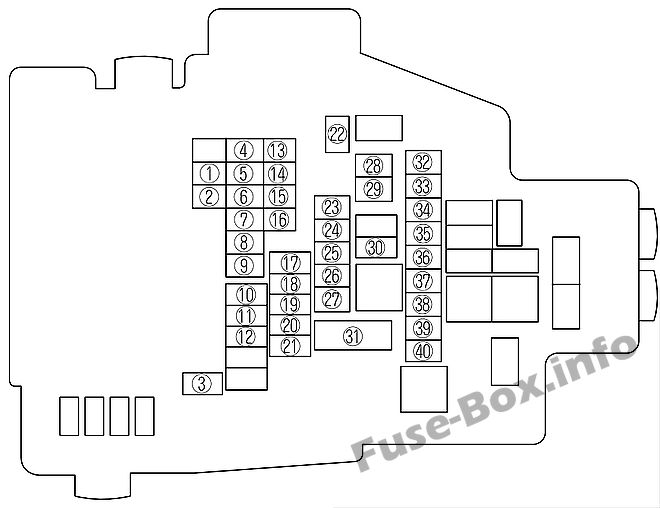

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | M.DEF | 10 A | Обогрев зеркал (некоторые модели) |
| 2 | ST SIG | 5 A | Знак стартера |
| 3 | АБС СОЛ | 30 A | ABS, DSC (некоторые модели) |
| 4 | P.ВЕТЕР (P) | 25 A | Электростеклоподъемник |
| 5 | СИДЕНЬЕ (P) | 30 A | Сиденье с электроприводом (некоторые модели) |
| 6 | СОЛНЕЧНАЯ КРЫША | 15 A | Люк (некоторые модели) |
| 7 | TAIL | 15 A | BCM, Задний фонарь |
| 8 | ВЫХОД (R) | 15 A | Розетки для аксессуаров |
| 9 | АУДИО | 30 A | Аудиосистема (модель с Bose Sound System) |
| 10 | МОТОР АБС | 60 A | ABS, DSC (некоторые модели) |
| 11 | П.ВЕТЕР (D) | 40 A | Электростеклоподъемник |
| 12 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 13 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья |
| 14 | A/C | 10 A | Кондиционер |
| 15 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 16 | ВОЗДУХОДУВКА 2 | 15 A | Двигатель вентилятора |
| 17 | FAN | 60 A | Охлаждающий вентилятор |
| 18 | СИДЕНЬЕ (D) | 30 A | Сиденье с электроприводом (некоторые модели) |
| 19 | BTN | 30 A | Для защиты различных цепей |
| 20 | ИГ КЛЮЧ2 | 40 A | Система запуска |
| 21 | ВОЗДУХОДУВКА | 40 A | Двигатель вентилятора |
| 22 | ТОПЛИВНЫЙ НАСОС | 25 A | Топливный насос |
| 23 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 24 | ЭГИ ИНЖ | 15 A | Инжектор |
| 25 | PCM | 10 A | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ | 10 А (двигатель 2,5 л) | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ | 20 А (двигатель 3,7 л) | Система управления двигателем |
| 27 | IG | 20 A | Для защиты различных цепей |
| 28 | TCM | 20 A | ТКМ (некоторые модели) |
| 29 | ESCL | 10 A | Электронная блокировка руля |
| 30 | ИГ КЛЮЧ1 | 40 A | Для защиты различных цепей |
| 31 | MAIN | 125 А | Для защиты всех цепей |
| 32 | DRL | 20 A | ДХО (некоторые модели) |
| 33 | ОПАСНОСТЬ | 10 A | Сигнализаторы опасности |
| 34 | АНГ+Б | 10 A | PCM |
| 35 | STOP | 10 A | Стоп-сигналы |
| 36 | HORN | 15 A | Horn |
| 37 | ГОЛОВА ПРИВЕТ ПРАВАЯ | 15 A | Фара-дальний свет (правая) |
| 38 | ГОЛОВКА НИЖНЯЯ ПРАВАЯ | 10 A | Фара-ближний свет (правая) |
| 39 | ГОЛОВА ПРИВЕТ ЛЕВАЯ | 15 A | Фара-дальний свет (левая) |
| 40 | ГОЛОВКА LO LH | 10 A | Фара-ближний свет (левая) |

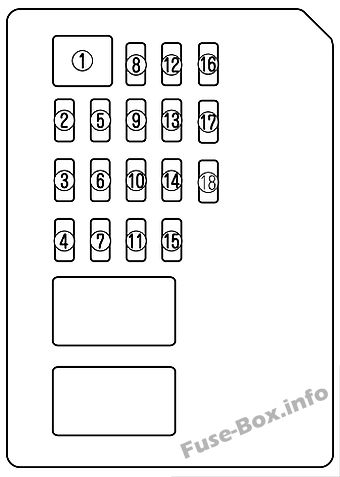

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | П.ВЕТЕР | 30 A | Электростеклоподъемник |
| 2 | МЕТР ИГ | 15 A | Для защиты различных цепей |
| 3 | ИЛЛЮМИ | 7,5 А | БКМ, Освещение |
| 4 | ЗЕРКАЛО | 5 A | Зеркало управления питанием |
| 5 | SAS | 5 A | Подушка безопасности, АБС |
| 6 | — | — | — |
| 7 | ВНУТР., БЛОКИРОВКА/СМЕЩЕНИЕ | 5 A | АКПП (некоторые модели) |
| 8 | — | — | — |
| 9 | HEGO | 5 A | Зеркало управления питанием |
| 10 | A/C | 10 A | Кондиционер |
| 11 | P.ВЫПУСК/СИГАРА | 15 A | Зажигалка (некоторые модели) |
| 12 | Д.ВЗГЛЯД | 25 A | BCM, электродвигатель дверного замка |
| 13 | ДВИГАТЕЛЬ ИГ | 15 A | Система управления двигателем |
| 14 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 A | Стеклоочиститель и омыватель лобового стекла |
| 15 | ROOM | 15 A | Внутреннее освещение |
| 16 | ЗАПАСНОЙ | — | — |
| 17 | ЗАПАСНОЙ | — | — |
| 18 | ЗАПАСНОЙ | — | — |
2011, 2012
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | M.DEF | 10 A | Обогрев зеркал (некоторые модели) |
| 2 | ST SIG | 5 A | Знак стартера |
| 3 | АБС СОЛ | 30 A | DSC |
| 4 | P.ВЕТЕР (P) | — | — |
| 5 | СИДЕНЬЕ (P) | 30 A | Сиденье с электроприводом (некоторые модели) |
| 6 | СОЛНЕЧНАЯ КРЫША | 15 A | Люк (некоторые модели) |
| 7 | TAIL | 15 A | BCM, Задний фонарь |
| 8 | ВЫХОД (R) | 15 A | Розетки для аксессуаров |
| 9 | АУДИО | 30 A | Аудиосистема (модель с Bose Sound System) |
| 10 | МОТОР АБС | 60 A | DSC |
| 11 | П.ВЕТЕР (D) | 40 A | Электростеклоподъемник |
| 12 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 13 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 14 | A/C | 10 A | Кондиционер |
| 15 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 16 | ВОЗДУХОДУВКА 2 | — | — |
| 17 | FAN | 60 A | Охлаждающий вентилятор |
| 18 | СИДЕНЬЕ (D) | 30 A | Сиденье с электроприводом (некоторые модели) |
| 19 | BTN | 30 A | Для защиты различных цепей |
| 20 | ИГ КЛЮЧ2 | 40 A | Система запуска |
| 21 | ВОЗДУХОДУВКА | 40 A | Двигатель вентилятора |
| 22 | ТОПЛИВНЫЙ НАСОС | 25 A | Топливный насос |
| 23 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем (некоторые модели) |
| 24 | ЭГИ ИНЖ | 15 A | Инжектор |
| 25 | PCM | 10 A | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ | 10 А (двигатель 2,5 л) | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ | 20 А (двигатель 3,7 л) | Система управления двигателем |
| 27 | IG | 20 A | Для защиты различных цепей (некоторые модели) |
| 28 | TCM | 20 A | ТКМ (некоторые модели) |
| 29 | ESCL | 10 A | Электронная блокировка руля (некоторые модели) |
| 30 | ИГ КЛЮЧ1 | 40 A | Для защиты различных цепей |
| 31 | MAIN | 125 А | Для защиты всех цепей |
| 32 | DRL | 20 A | ДХО (некоторые модели) |
| 33 | ОПАСНОСТЬ | 10 A | Сигнализаторы опасности |
| 34 | АНГ+Б | 10 A | PCM |
| 35 | STOP | 10 A | Стоп-сигналы |
| 36 | HORN | 15 A | Horn |
| 37 | ГОЛОВА ПРИВЕТ ПРАВАЯ | 15 A | Фара-дальний свет (правая) (некоторые модели) |
| 38 | ГОЛОВКА НИЖНЯЯ ПРАВАЯ | 10 A | Фара-ближний свет (правая) |
| 39 | ГОЛОВА ПРИВЕТ ЛЕВАЯ | 15 A | Фара-дальний свет (левая) (некоторые модели) |
| 40 | ГОЛОВКА LO LH | 10 A | Фара-ближний свет (левая) |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | П.ВЕТЕР | 30 A | Электростеклоподъемник |
| 2 | МЕТР ИГ | 15 A | Для защиты различных цепей |
| 3 | ИЛЛЮМИ | 7,5 А | БКМ, Освещение |
| 4 | ЗЕРКАЛО | 5 A | Зеркало управления питанием |
| 5 | SAS | 5 A | Подушка безопасности, ДСК |
| 6 | — | — | — |
| 7 | ВНУТР., БЛОКИРОВКА/СМЕЩЕНИЕ | 5 A | АКПП (некоторые модели) |
| 8 | — | — | — |
| 9 | HEGO | 5 A | Система управления двигателем (некоторые модели) |
| 10 | A/C | 10 A | Кондиционер |
| 11 | P.ВЫПУСК/СИГАРА | 15 A | Розетка |
| 12 | Д.ВЗГЛЯД | 25 A | BCM, электродвигатель дверного замка |
| 13 | ДВИГАТЕЛЬ ИГ | 15 A | Система управления двигателем |
| 14 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 A | Стеклоочиститель и омыватель лобового стекла |
| 15 | ROOM | 15 A | Внутреннее освещение |
| 16 | ЗАПАСНОЙ | 20 A | — |
| 17 | ЗАПАСНОЙ | 10 A | — |
| 18 | ЗАПАСНОЙ | — | — |
