Предохранители и реле Mazda 6 (GJ1/GL, 2013-2020)

Схемы относятся к указанным годам и вариантам Mazda 6 (GJ1/GL, 2013-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.

Оглавление

Расположение предохранителей Mazda6 2013-2020

Предохранители прикуривателя (розетка): №9 «F.ВЫХОД» («R.ВЫХОД1» с 2018 г.), №14 (с 2018 г.) «R.ВЫХОД2» в блоке предохранителей салона и предохранитель №52 «R.ВЫХОД2» («ВЫХОД» с 2018 г. ) в блоке предохранителей моторного отсека.

Расположение блока предохранителей

Если электрическая система не работает, сначала проверьте предохранители на левой боковой панели.

Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, осмотрите блок предохранителей под капотом.

Пассажирский салон

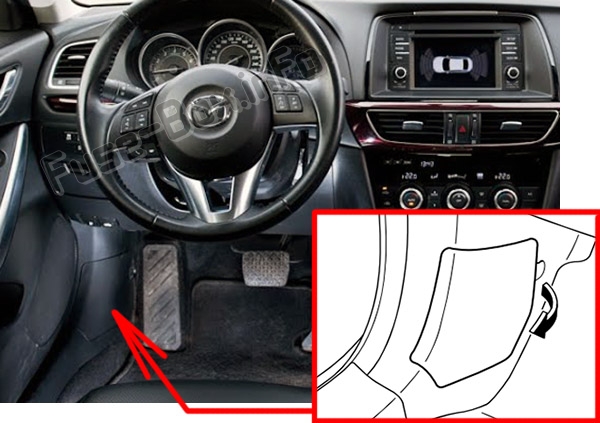

Блок предохранителей расположен с левой стороны автомобиля. Пассажирский салон

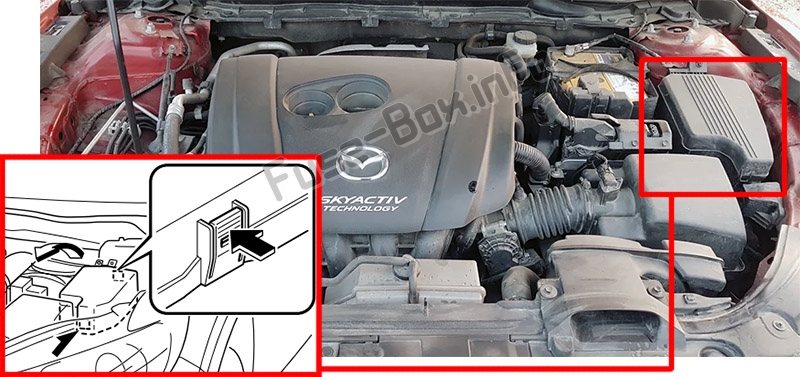

Моторного отсека

Схемы блока предохранителей

2013, 2014, 2015

Моторного отсека

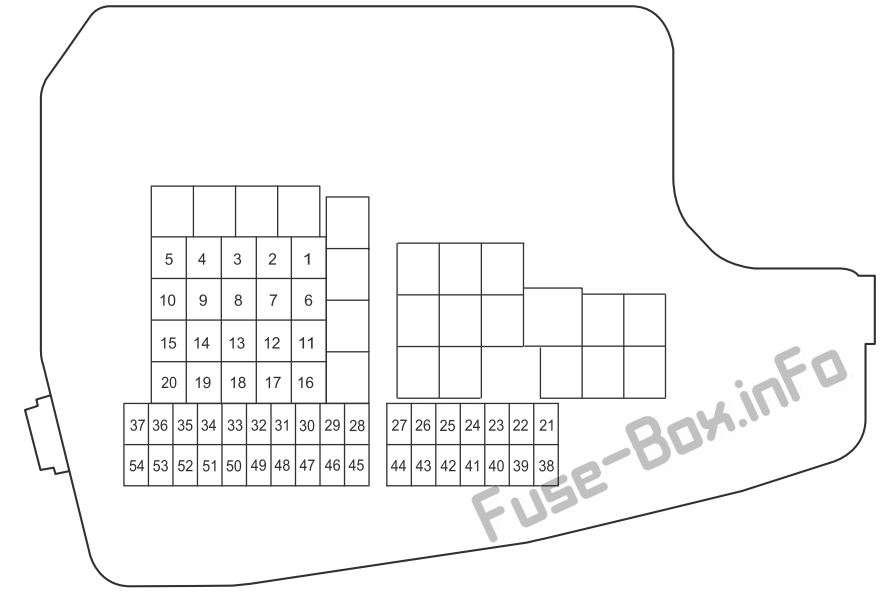

Назначение предохранителей в моторном отсеке (2013, 2014, 2015)

№	ОПИСАНИЕ	Номинал, Ампер	Защищаемая цепь
1	ДОБАВИТЬ ВЕНТИЛЯТОР	30 A	Охлаждающий вентилятор
2	IG2	30 A	Для защиты различных цепей
3	ИНЖЕКТОР	30 A	Система управления двигателем
4	ФАН ДЕ	40 A	—
5	П. ОКНО 1	30 A	Электрические стеклоподъемники (некоторые модели)
6	—	—	—
7	ДОБАВИТЬ ВЕНТИЛЯТОР	40 A	—
8	EVVT	20 A	Система управления двигателем
9	УДАЛЕНИЕ ТУМАНА	40 A	Обогрев заднего стекла
10	DC DC DE	40 A	—
11	FAN GE	30 A	Охлаждающий вентилятор
12	—	—	—
13	—	—	—
14	—	—	—
15	ENG.MAIN	40 A	Система управления двигателем
16	АБС/ДСК М	50 A	ABS, система динамического контроля устойчивости
17	КАБИНА.+B	50 A	Для защиты различных цепей
18	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	20 A	Стеклоочиститель и омыватель переднего стекла
19	НАГРЕВАТЕЛЬ	40 A	Кондиционер
20	ПОСТОЯННЫЙ ПОСТОЯННЫЙ РЕГ	30 A	—
21	ДВИГАТЕЛЬ.IG1	7,5 А	Система управления двигателем
22	С/У ИГ1	15 A	Для защиты различных цепей
23	В/Н НИЗКИЙ Л HID L	15 A	Фара (левая) (с ксеноновыми фарами Fusion), ближний свет фары (левая) (с галогенными фарами)
24	В/Н НИЗКИЙ П	15 A	Фара ближнего света (правая) (с галогенными фарами)
25	ДВИГАТЕЛЬ3	15 A	Система управления двигателем
26	ДВИГАТЕЛЬ2	15 A	Система управления двигателем
27	ДВИГАТЕЛЬ1	15 A	Система управления двигателем
28	AT	15 A	Система управления коробкой передач (некоторые модели)
29	Ч/ЧИСТЫЙ	20 A	—
30	A/C	7,5 А	Кондиционер
31	НА НАСОСЕ	15 A	—
32	STOP	10 A	Стоп-сигналы
33	Р.ВАЙПЕР	15 A	Система защиты от кражи (некоторые модели)
34	H/L HI	20 A	Дальний свет фар
35	СПРЯТАННЫЙ Р	15 A	Фара (правая) (с ксеноновыми фарами Fusion)
36	FOG	15 A	Противотуманные фары (некоторые модели)
37	АНГ.+Б	7,5 А	Система управления двигателем
38	АУДИО2	7,5 А	Аудио система
39	СВЕТЯЩИЙСЯ ЗНАК	5 A	—
40	МЕТР2	7,5 А	—
41	МЕТР1	10 A	Приборный щиток
42	SRS1	7,5 А	Воздушная подушка
43	BOSE	25 A	Модель со звуковой системой Bose
44	АУДИО1	15 A	Аудио система
45	АБС/ДСК С	30 A	ABS, система динамического контроля устойчивости
46	ТОПЛИВНЫЙ НАСОС	15 A	Топливная система
47	ТОПЛИВО ТЕПЛОЕ	25 A	—
48	TAIL	15 A	Задние фонари, Освещение номерного знака
49	ТОПЛИВНЫЙ НАСОС2	25 A	—
50	ОПАСНОСТЬ	25 A	Сигнализаторы аварийной сигнализации. Указатели поворота/Передние боковые габаритные огни, Габаритные огни
51	DRL	15 A	Дневные ходовые огни (некоторые модели)
52	R.ВЫХОД2	15 A	Розетки для аксессуаров
53	HORN	15 A	Horn
54	ROOM	15 A	Верхний свет

Пассажирский салон

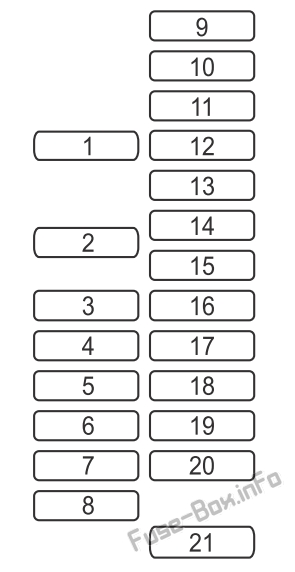

Назначение предохранителей в салоне (2013, 2014, 2015)

№	ОПИСАНИЕ	Номинал, Ампер	Защищаемая цепь
1	П.СИДЕНЬЕ D	30 A	Сиденье с электроприводом (некоторые модели)
2	P.WINDOW3	30 A	Электрические стеклоподъемники (некоторые модели)
3	R.ВЫХОД3	15 A	—
4	P.WINDOW2	25 A	Электрические стеклоподъемники
5	SRS2/ESCL	15 A	Датчик веса сиденья (некоторые модели)
6	D.LOCK	25 A	Дверные замки с электроприводом
7	ПОДОГРЕВ СИДЕНЬЯ	20 A	Обогрев сиденья (некоторые модели)
8	ЛЮК	10 A	Люк (некоторые модели)
9	F.ВЫПУСК	15 A	Розетки для аксессуаров
10	ЗЕРКАЛО	7,5 А	Зеркало управления питанием
11	R.ВЫХОД1	15 A	—
12	—	—	—
13	—	—	—
14	—	—	—
15	—	—	—
16	—	—	—
17	M.DEF	7,5 А	Обогрев зеркал (некоторые модели)
18	—	—	—
19	—	—	—
20	В ИНДЕ	7,5 А	Индикатор переключения передач (некоторые модели)
21	П.СИДЕНЬЕ П	30 A	Сиденье с электроприводом (некоторые модели)

2016

Моторного отсека

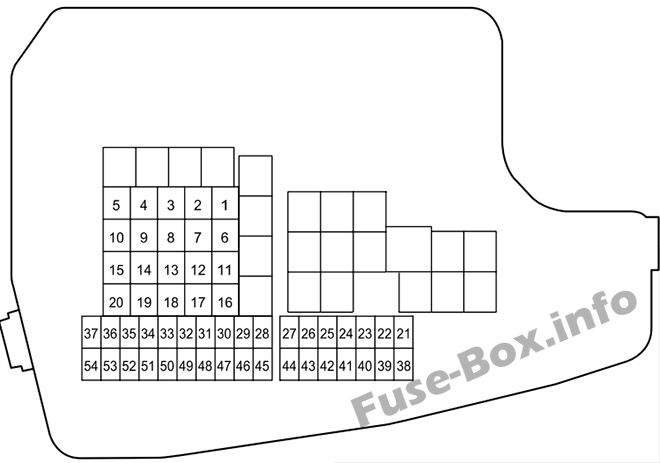

Назначение предохранителей в моторном отсеке (2016 г.)

№	ОПИСАНИЕ	Номинал, Ампер	Защищаемая цепь
1	ДОБАВИТЬ ВЕНТИЛЯТОР	30 A	Охлаждающий вентилятор
2	IG2	30 A	Для защиты различных цепей
3	ИНЖЕКТОР	30 A	Система управления двигателем
4	ФАН ДЕ	40 A	—
5	П. ОКНО 1	30 A	—
6	—	—	—
7	ДОБАВИТЬ ВЕНТИЛЯТОР	40 A	—
8	EVVT	20 A	Система управления двигателем
9	УДАЛЕНИЕ ТУМАНА	40 A	Обогрев заднего стекла
10	DC DC DE	40 A	—
11	FAN GE	30 A	Охлаждающий вентилятор
12	ЭПБ Л	20 A	Электрический стояночный тормоз (левый)
13	АУДИО	40 A	Аудио система
14	ЭПБ Р	20 A	Электрический стояночный тормоз (правый)
15	ENG.MAIN	40 A	Система управления двигателем
16	АБС/ДСК М	50 A	ABS, система динамического контроля устойчивости
17	КАБИНА.+B	50 A	Для защиты различных цепей
18	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	20 A	Стеклоочиститель и омыватель переднего стекла
19	НАГРЕВАТЕЛЬ	40 A	Кондиционер
20	ПОСТОЯННЫЙ ПОСТОЯННЫЙ РЕГ	30 A	Для защиты различных цепей (некоторые модели)
21	ДВИГАТЕЛЬ.IG1	7,5 А	Система управления двигателем
22	С/У ИГ1	15 A	Для защиты различных цепей
23	В/Н НИЗКИЙ Л HID L	15 A	Фара ближнего света (левая)
24	В/Н НИЗКИЙ П	15 A	Ближний свет фар (правая)
25	ДВИГАТЕЛЬ3	15 A	Система управления двигателем
26	ДВИГАТЕЛЬ2	15 A	Система управления двигателем
27	ДВИГАТЕЛЬ1	15 A	Система управления двигателем
28	AT	15 A	Система управления коробкой передач (некоторые модели)
29	Ч/ЧИСТЫЙ	20 A	—
30	A/C	7,5 А	Кондиционер
31	НА НАСОСЕ	15 A	Система управления коробкой передач (некоторые модели)
32	STOP	10 A	Стоп-сигналы
33	Р.ВАЙПЕР	15 A	Система защиты от кражи (некоторые модели)
34	H/L HI	20 A	Дальний свет фар
35	СПРЯТАННЫЙ Р	15 A	—
36	FOG	15 A	Противотуманные фары (некоторые модели)
37	АНГ.+Б	7,5 А	Система управления двигателем
38	АУДИО2	7,5 А	Аудио система
39	СВЕТЯЩИЙСЯ ЗНАК	5 A	—
40	МЕТР2	7,5 А	—
41	МЕТР1	10 A	Приборный щиток
42	SRS1	7,5 А	Воздушная подушка
43	BOSE	25 A	Модель со звуковой системой Bose (некоторые модели)
44	АУДИО1	15 A	Аудио система
45	АБС/ДСК С	30 A	ABS, система динамического контроля устойчивости
46	ТОПЛИВНЫЙ НАСОС	15 A	Топливная система
47	ТОПЛИВО ТЕПЛОЕ	25 A	—
48	TAIL	15 A	Задние фонари, Освещение номерного знака
49	ТОПЛИВНЫЙ НАСОС2	25 A	—
50	ОПАСНОСТЬ	25 A	Аварийная сигнализация, указатели поворота/передние боковые габаритные огни, габаритные огни
51	DRL	15 A	Дневные ходовые огни (некоторые модели)
52	R.ВЫХОД2	15 A	Розетки для аксессуаров
53	HORN	15 A	Horn
54	ROOM	15 A	Верхний свет

Пассажирский салон

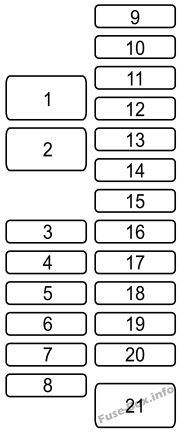

Назначение предохранителей в салоне (2016)

№	ОПИСАНИЕ	Номинал, Ампер	Защищаемая цепь
1	П.СИДЕНЬЕ D	30 A	Сиденье с электроприводом (некоторые модели)
2	P.WINDOW3	30 A	Электрические стеклоподъемники (некоторые модели)
3	R.ВЫХОД3	15 A	—
4	P.WINDOW2	25 A	Электрические стеклоподъемники
5	SRS2/ESCL	15 A	—
6	D.LOCK	25 A	Дверные замки с электроприводом
7	ПОДОГРЕВ СИДЕНЬЯ	20 A	Обогрев сиденья (некоторые модели)
8	ЛЮК	10 A	Люк (некоторые модели)
9	F.ВЫПУСК	15 A	Розетки для аксессуаров
10	ЗЕРКАЛО	7,5 А	Зеркало управления питанием
11	R.ВЫХОД1	15 A	—
12	—	—	—
13	—	—	—
14	—	—	—
15	—	—	—
16	—	—	—
17	M.DEF	7,5 А	Обогрев зеркал (некоторые модели)
18	ЗАДНЕЕ СИДЕНЬЕ W	20 A	Обогрев сиденья (некоторые модели)
19	Р. ШЕЙД	7,5 А	—
20	В ИНДЕ	7,5 А	Индикатор переключения передач (некоторые модели)
21	П.СИДЕНЬЕ П	30 A	Сиденье с электроприводом (некоторые модели)

2017

Моторного отсека

Назначение предохранителей в моторном отсеке (2017 г.)

№	ОПИСАНИЕ	Номинал, Ампер	Защищаемая цепь
1	ДОБАВИТЬ ВЕНТИЛЯТОР	30 A	Охлаждающий вентилятор
2	IG2	30 A	Для защиты различных цепей
3	ИНЖЕКТОР	30 A	Система управления двигателем
4	ФАН ДЕ	40 A	—
5	П. ОКНО 1	30 A	—
6	—	—	—
7	ДОБАВИТЬ ВЕНТИЛЯТОР	40 A	—
8	ЭВВТ SCR1	20 A	Система управления двигателем
9	УДАЛЕНИЕ ТУМАНА	40 A	Обогрев заднего стекла
10	DCDC DE	40 A	—
11	FAN GE	30 A	Охлаждающий вентилятор
12	ЭПБ Л	20 A	Электрический стояночный тормоз (левый)
13	АУДИО	40 A	Аудио система
14	ЭПБ Р	20 A	Электрический стояночный тормоз (правый)
15	ENG.MAIN	40 A	Система управления двигателем
16	АБС/ДСК М	50 A	ABS, система динамического контроля устойчивости
17	КАБИНА.+B	50 A	Для защиты различных цепей
18	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	20 A	Стеклоочиститель и омыватель переднего стекла
19	НАГРЕВАТЕЛЬ	40 A	Кондиционер
20	ПОСТОЯННЫЙ ПОСТОЯННЫЙ РЕГ	30 A	—
21	ДВИГАТЕЛЬ. ИГ1	7,5 А	Система управления двигателем
22	С/У ИГ1	15 A	Для защиты различных цепей
23	В/Н НИЗКИЙ Л HID L	15 A	Фара ближнего света (левая)
24	В/Н НИЗКИЙ П	15 A	Ближний свет фар (правая)
25	ДВИГАТЕЛЬ3	15 A	Система управления двигателем
26	ДВИГАТЕЛЬ2	15 A	Система управления двигателем
27	ДВИГАТЕЛЬ1	15 A	Система управления двигателем
28	AT	15 A	Система управления коробкой передач (некоторые модели), замок зажигания
29	Ч/ЧИСТЫЙ	20 A	—
30	A/C	7,5 А	Кондиционер
31	НА НАСОСЕ	15 A	—
32	STOP	10 A	Стоп-сигналы
33	Р. ДВИГАТЕЛЬ	15 A	Система защиты от кражи (некоторые модели)
34	H/L HI	20 A	Дальний свет фар
35	СКРЫТЫЙ Р СТ. НАГРЕВАТЕЛЬ	15 A	Рулевое колесо с подогревом (некоторые модели)
36	FOG	15 A	Противотуманные фары (некоторые модели)
37	АНГ.+Б	7,5 А	Система управления двигателем
38	АУДИО2	7,5 А	Аудио система
39	СВЕТЯЩИЙСЯ ЗНАК	5 A	—
40	МЕТР2	7,5 А	—
41	МЕТР1	10 A	Приборный щиток
42	SRS1	7,5 А	Воздушная подушка
43	BOSE	25 A	Модель со звуковой системой Bose
44	АУДИО1	15 A	Аудио система
45	АБС/ДСК С	30 A	ABS, система динамического контроля устойчивости
46	ТОПЛИВНЫЙ НАСОС	15 A	Топливная система
47	ТОПЛИВО ТЕПЛОЕ	25 A	—
48	TAIL	15 A	Задние фонари, Освещение номерного знака
49	ТОПЛИВНЫЙ НАСОС2 SCR2	25 A	—
50	ОПАСНОСТЬ	25 A	Аварийная сигнализация, указатели поворота/передние боковые габаритные огни, габаритные огни
51	DRL	15 A	Дневные ходовые огни (некоторые модели)
52	R.ВЫХОД2	15 A	Розетки для аксессуаров
53	HORN	15 A	Horn
54	ROOM	15 A	Верхний свет

Пассажирский салон

Назначение предохранителей в салоне (2017)

№	ОПИСАНИЕ	Номинал, Ампер	Защищаемая цепь
1	П.СИДЕНЬЕ D	30 A	Сиденье с электроприводом (некоторые модели)
2	P.WINDOW3	30 A	Электрические стеклоподъемники (некоторые модели)
3	R.ВЫХОД3	15 A	—
4	P.WINDOW2	25 A	Электрические стеклоподъемники
5	SRS2/ESCL	15 A	—
6	D.LOCK	25 A	Дверные замки с электроприводом
7	ПОДОГРЕВ СИДЕНЬЯ	20 A	Обогрев сиденья (некоторые модели)
8	ЛЮК	10 A	Люк (некоторые модели)
9	F.ВЫПУСК	15 A	Розетки для аксессуаров
10	ЗЕРКАЛО	7,5 А	Зеркало управления питанием
11	R.ВЫХОД1	15 A	—
12	—	—	—
13	—	—	—
14	—	—	—
15	—	—	—
16	—	—	—
17	M.DEF	7,5 А	Обогрев зеркал (некоторые модели)
18	ЗАДНЕЕ СИДЕНЬЕ W	20 A	Обогрев сиденья (некоторые модели)
19	Р. ШЕЙД	7,5 А	—
20	В ИНДЕ	7,5 А	Индикатор переключения передач (некоторые модели)
21	П.СИДЕНЬЕ П	30 A	Сиденье с электроприводом (некоторые модели)

2018, 2019, 2020

Моторного отсека

Назначение предохранителей в моторном отсеке (2018, 2019, 2020)

№	Name	Номинал, Ампер	Защищенный компонент
1	АУДИО DCDC РЕГ	30 A	2018: Аудиосистема (некоторые модели), Для защиты различных цепей 2019-2020: Аудиосистема
2	IG2	30 A	Для защиты различных цепей
3	ИНЖЕКТОР АНГЛ. SUB	30 A	Система управления двигателем (некоторые модели)
4	SCR1 ЭВВТ	20 A	Система управления двигателем (некоторые модели)
5	П. ОКНО 1	30 A	Электрические стеклоподъемники
6	ИГ1 2	30 A	Для защиты различных цепей
7	—	—	—
8	ДОБАВИТЬ ВЕНТИЛЯТОР	50 A	Вентилятор охлаждения (некоторые модели)
9	УДАЛЕНИЕ ТУМАНА	40 A	Обогрев заднего стекла
10	DCDC DE	40 A	Для защиты различных цепей (некоторые модели)
11	ЭПБ Р	20 A	Электрический стояночный тормоз (EPB) (RH)
12	ЭПБ Л	20 A	Электрический стояночный тормоз (EPB) (LH)
13	КАБИНА.+B	50 A	Для защиты различных цепей
14	FAN GE	30 A	Вентилятор охлаждения (некоторые модели)
15	ENG.MAIN	40 A	Система управления двигателем
16	АБС/ДСК М	50 A	ABS, система динамического контроля устойчивости
17	НАГРЕВАТЕЛЬ	40 A	Кондиционер
18	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	20 A	Стеклоочиститель и омыватель переднего стекла
19	ФАН ДЕ	50 A	Вентилятор охлаждения (некоторые модели)
20	ДОБАВИТЬ ВЕНТИЛЯТОР	30 A	Вентилятор охлаждения (некоторые модели)
21	ДВИГАТЕЛЬ3	15 A	Система управления двигателем
22	ДВИГАТЕЛЬ2	15 A	Система управления двигателем
23	АУДИО2	7,5 А	Аудио система
24	МЕТР2	10 A	2018: Комбинация приборов (некоторые модели) 2019-2020: Не используется
25	SRS1	7,5 А	Воздушная подушка
26	МЕТР 1	10 A	Приборный щиток
27	ДВИГАТЕЛЬ IG1	7,5 А	Система управления двигателем
28	AT	15 A	Система управления коробкой передач (некоторые модели), замок зажигания
29	Ч/ЧИСТЫЙ	20 A	2018: Омыватель фар (некоторые модели) 2019-2020: Не используется
30	A/C	7,5 А	Кондиционер
31	НА НАСОСЕ	15 A	2018: Система управления коробкой передач (некоторые модели) 2019-2020: Не используется
32	HORN	15 A	Horn
33	Р. ДВИГАТЕЛЬ	15 A	2018: Стеклоочиститель заднего стекла (некоторые модели), Противоугонная система (некоторые модели) 2019-2020: Противоугонная система
34	H/L HI	20 A	Дальний свет фар
35	—	—	—
36	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ. ДЭИ	20 A	Антиобледенитель стеклоочистителей (некоторые модели)
37	АНГ.+Б	7,5 А	Система управления двигателем
38	В/Н НИЗКИЙ Л	15 A	Фара ближнего света (левая)
39	СВЕТЯЩИЙСЯ ЗНАК	5 A	2018: Система управления двигателем (некоторые модели) 2019-2020: Не используется
40	ДВИГАТЕЛЬ 1 ДВИГАТЕЛЬ4	15 A	Система управления двигателем
41	С/У ИГ1	15 A	2018: Для защиты различных цепей 2019-2020: Система управления двигателем
42	СТ.НАГРЕВАТЕЛЬ	15 A	Рулевое колесо с подогревом (некоторые модели)
43	—	—	—
44	АУДИО 1	25 A	Аудио система
45	АБС/ДСК С	30 A	ABS, система динамического контроля устойчивости
46	ТОПЛИВНЫЙ НАСОС	15 A	Топливная система (некоторые модели)
47	ТОПЛИВО ТЕПЛОЕ	25 A	Подогреватель топлива (некоторые модели)
48	TAIL	15 A	Задние фонари, Освещение номерного знака
49	SCR2 ТОПЛИВНЫЙ НАСОС2	25 A	2018: Система управления двигателем (некоторые модели) 2019-2020: Топливная система (некоторые модели)
50	ОПАСНОСТЬ	25 A	2018: Аварийная сигнализация, указатели поворота, габаритные огни. 2019-2020: Аварийная сигнализация, Указатели поворота/Передние габаритные огни, Габаритные огни
51	В/Н НИЗКИЙ П	15 A	Ближний свет фар (правая)
52	ВЫХОД	25 A	2018: Не используется 2019-2020: Розетки для аксессуаров
53	STOP	10 A	2018: Стоп-сигналы, Задние противотуманные фонари (некоторые модели) 2019-2020: Стоп-сигналы
54	ROOM	25 A	2018: Для защиты различных цепей 2019-2020: Верхний свет

Пассажирский салон

Назначение предохранителей в салоне (2018, 2019, 2020)

№	Name	Номинал, Ампер	Защищенный компонент
1	П.СИДЕНЬЕ D	30 A	Сиденье с электроприводом
2	СИДЕНЬЕ P1	30 A	Сиденье с электроприводом
3	ЗАДНЕЕ СИДЕНЬЕ W1	20 A	Подогрев сиденья
4	P.WINDOW2	25 A	Электрические стеклоподъемники
5	SRS2/ESCL	15 A	2018: Электрическая блокировка руля 2019-2020: Не используется
6	D.LOCK	25 A	Дверные замки с электроприводом
7	ПОДОГРЕВ СИДЕНЬЯ	20 A	Подогрев сиденья
8	ЛЮК	10 A	Люк на крыше
9	R.ВЫХОД1	15 A	2018: Розетки для аксессуаров 2019-2020: Не используется
10	ЗЕРКАЛО	7,5 А	Зеркало управления питанием
11	В ИНДЕ	7,5 А	Индикатор переключения передач
12	ИНТЕРЬЕР1	15 A	Для защиты различных цепей
13	ИНТЕРЬЕР2	10 A	2018: Для защиты различных цепей 2019-2020: Верхний свет
14	R.ВЫХОД2	15 A	Розетки для аксессуаров
15	USB	7,5 А	USB-розетка
16	SCR3	15 A	2018: Система управления двигателем 2019-2020: Не используется
17	SCR4	15 A	2018: Система управления двигателем 2019-2020: Не используется
18	АУДИО3	15 A	Аудио система
19	Р. ШЕЙД	7,5 А	2018: Задний солнцезащитный козырек 2019-2020: Не используется
20	M.DEF	7,5 А	Обогрев зеркал
21	—	—	—
