Предохранители и реле Mazda 626 (2000-2002)
Схемы относятся к указанным годам и вариантам Mazda 626 (2000-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda 626 2000-2002 гг.
Предохранители прикуривателя (розетки) в Mazda 626 являются предохранители № 15 «РАДИО» (гнездо), № 19 «СИГАРА» (гнездо для аксессуаров) и № 24 «P.POINT» (гнездо питания) в блоке предохранителей в салоне.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

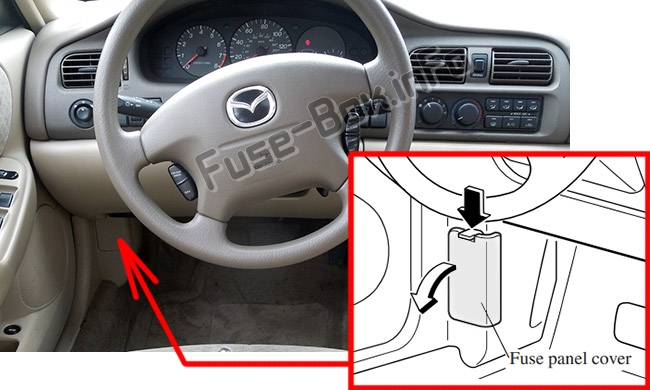

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны автомобиля, за крышкой.

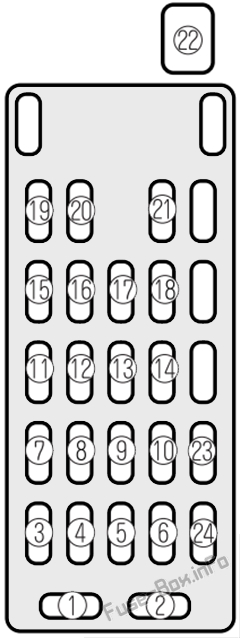

Схема блока предохранителей
| № | Name | Номинал, Ампер | Описание |
|---|---|---|---|
| 1 | АУДИО | 15A | Аудио система |
| 2 | ROOM | 15A | Освещение салона, освещение багажника |
| 3 | S.КРЫША | 15A | Люк на крыше |
| 4 | МЕТР | 10A | Приборы, Фонари заднего хода |
| 5 | D.LOCK | 30A | Замок двери с электроприводом |
| 6 | ОПАСНОСТЬ | 15A | Аварийные световые сигналы |
| 7 | А/В&АБС | 10A | Система подушек безопасности, антиблокировочная система тормозов |
| 8 | — | — | Не используется |
| 9 | A/C | 10A | Кондиционер |
| 10 | — | — | Не используется |
| 11 | TURN | 10A | Поворотники |
| 12 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватели лобового стекла |
| 13 | П.ВЕТЕР | 30A | Электрические стеклоподъемники |
| 14 | — | — | Не используется |
| 15 | РАДИО | 15A | Аудиосистема, Розетка, Наружное зеркало |
| 16 | ДВИГАТЕЛЬ | 10A | Система управления двигателем |
| 17 | ИЛЛЮМИ | 10A | Задние фонари, Подсветка номерного знака, Габаритные огни, Подсветка приборной панели |
| 18 | STOP | 15A | Стоп-сигналы, Звуковой сигнал, Круиз-контроль |
| 19 | СИГАРА | 15A | Розетка для аксессуаров, Часы, Радио, Наружное зеркало |
| 20 | — | — | Не используется |
| 21 | — | — | Не используется |
| 22 | П.СИДЕНЬЕ | 30A | Сиденье с электроприводом |
| 23 | M.DEF | 15A | Размораживатель зеркал |
| 24 | P.POINT | 15A | Силовая установка |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

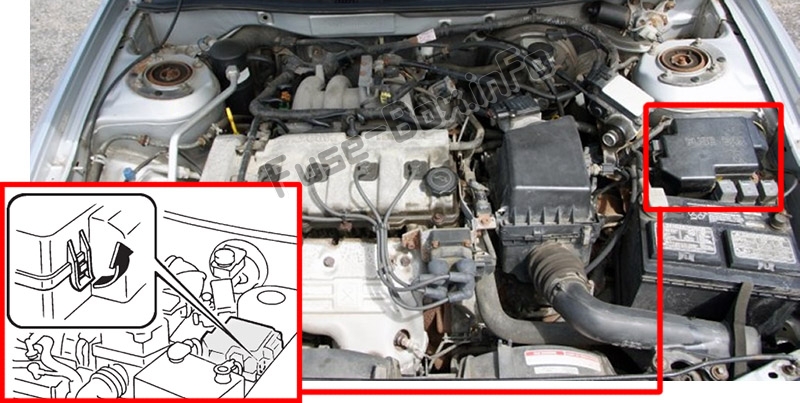

Расположение блока предохранителей

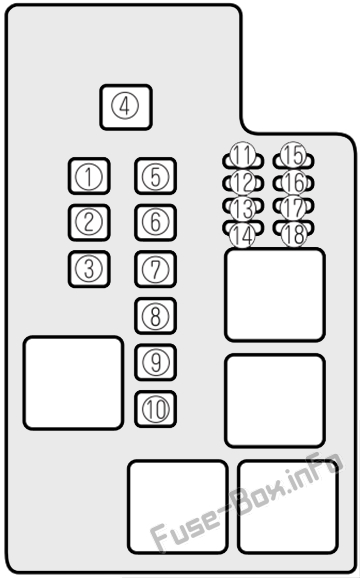

Схема блока предохранителей
| № | Name | Номинал, Ампер | Описание |
|---|---|---|---|
| 1 | ЭГИ ИНЖ | 30A | Система впрыска топлива |
| 2 | УДАЛЕНИЕ ТУМАНА | 40A | Обогрев заднего стекла |
| 3 | — | — | Не используется |
| 4 | MAIN | 100 А | Для защиты всех цепей |
| 5 | ИГ КЛЮЧ | 30A | РАДИО, ЛЮК КРЫШИ, ПОВОРОТ, СЧЕТЧИК, ДВИГАТЕЛЬ, СТЕКЛО, ПРЕДОХРАНИТЕЛИ СТЕКЛООЧИСТИТЕЛЕЙ, Система зажигания |
| 6 | НАГРЕВАТЕЛЬ | 40A | Обогреватель, Кондиционер |
| 7 | BTN | 40A | TAIL, STOP, ROOM, DOOR LOCK, ОПАСНОСТЬ, POWER SEAT предохранители |
| 8 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 30A | Охлаждающий вентилятор |
| 9 | РЕКЛАМНЫЙ ВЕНТИЛЯТОР | 30A | Дополнительный вентилятор |
| 10 | ABS | 60A | Антиблокировочная тормозная система |
| 11 | TAIL | 15A | Задние фонари, Габаритные огни, Подсветка приборной панели, Подсветка номерного знака, Подсветка переключателей |
| 12 | HORN | 15A | Horn |
| 13 | ABS | 20A | Антиблокировочная тормозная система |
| 14 | — | — | Не используется |
| 15 | СТ. ЗНАК | 10A | 2000-2001: Сигнал стартера 2002: Не используется |
| 16 | H/L-L | 15A | Фара (левая) |
| 17 | H/L-R | 15A | Фара (правая) |
| 18 | ABS | 20A | Антиблокировочная тормозная система |
