Предохранители и реле Mazda B-Series (2002-2006)
Схемы относятся к указанным годам и вариантам Mazda B-Series (2002-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda B-Series 2002-2006 гг.
Предохранители прикуривателя (розетка):
2002-3003: предохранители №17 (прикуриватель) и №22 (дополнительная розетка) в блоке предохранителей в салоне.
С 2004 года: предохранители №29 (прикуриватель) и №34 (Powerpoint) в блоке предохранителей салона.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон
до 2004 года:

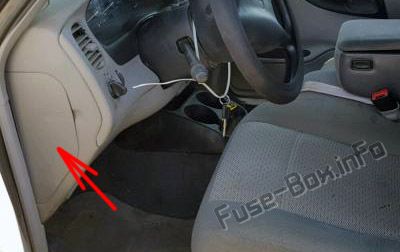

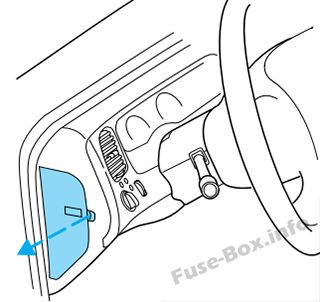

Панель предохранителей расположена с левой стороны панели приборов, обращенной к двери со стороны водителя.
Для извлечения предохранителя используйте съемник предохранителя, который находится на крышке панели предохранителей.
после 2004 года:

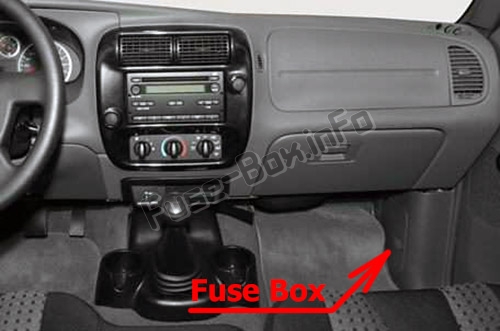

Панель предохранителей расположена под правой стороной приборной панели за кик-панелью.
Моторного отсека

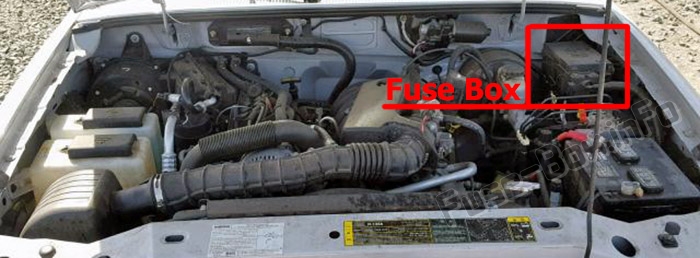

Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2002

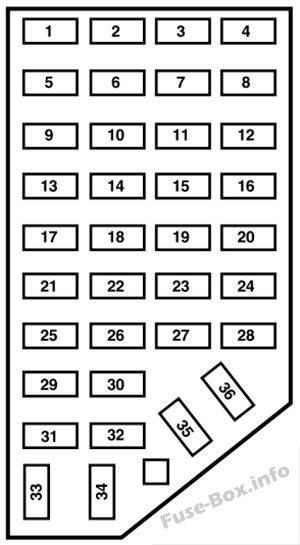

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Переключатель зеркала с электроприводом |
| 2 | 10A | Дневные ходовые огни (DRL), фонари заднего хода, коробка передач, выключатель деактивации подушки безопасности пассажира, реле электровентилятора |
| 3 | 7.5A | Правый разъем для буксировки прицепа с остановкой/поворотом |
| 4 | — | Не используется |
| 5 | 15A | Модуль управления 4x4 |
| 6 | — | Не используется |
| 7 | 7.5A | Левый разъем для буксировки прицепа с остановкой/поворотом |
| 8 | — | Не используется |
| 9 | 7.5A | Переключатель положения педали тормоза |
| 10 | 7.5A | Узел сервопривода/усилителя управления скоростью, универсальный электронный модуль (GEM), привод блокировки переключения передач, указатели поворота |
| 11 | 7.5A | Комбинация приборов, 4x4, главный выключатель света, центральный модуль безопасности (CSM) |
| 12 | — | Не используется |
| 13 | 20A | Переключатель положения педали тормоза |
| 14 | 10А или не используется | 10A: При наличии модуля управления антиблокировочной тормозной системой (ABS) |
| 15 | — | Не используется |
| 16 | 30A | Электродвигатель стеклоочистителя, реле стеклоочистителя Hi-Lo, реле стеклоочистителя Run/Park |
| 17 | 20A | Прикуриватель, разъем канала передачи данных (DLC) |
| 18 | — | Не используется |
| 19 | 25A | Диод питания PCM, зажигание, PATS |
| 20 | 7.5A | Общий электронный модуль (GEM), радио |
| 21 | 15A | Мигалка (опасность) |
| 22 | 20A | Вспомогательная розетка |
| 23 | — | Не используется |
| 24 | 7.5A | Переключатель положения педали сцепления (CPP), реле прерывания стартера |
| 25 | Не используется | |
| 26 | 10A | Реле энергосбережения, блок вспомогательных реле, центральный модуль системы пассивной безопасности (RCM), общий электронный модуль (GEM), комбинация приборов |
| 27 | — | Не используется |
| 28 | 7.5A | Общий электронный модуль (GEM), радио |
| 29 | 20A | Радио |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 15A | Фары, модуль дневных ходовых огней (DRL), комбинация приборов |
| 34 | — | Не используется |
| 35 | 15A | Реле звукового сигнала (если не оборудован центральным модулем безопасности) |
| 36 | — | Не используется |

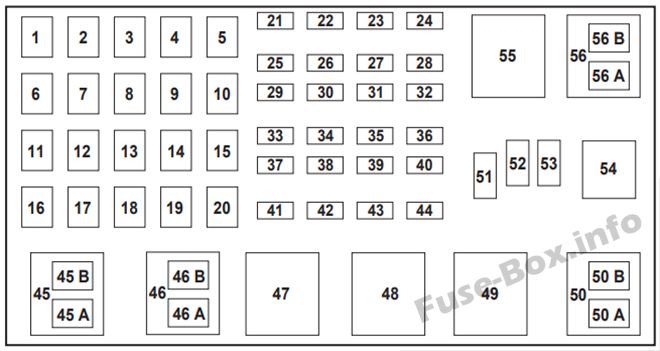

Моторный отсек (2,3 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50А** | Панель предохранителей I/P |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50А** | Двигатель насоса АБС |
| 7 | 30A* | Модуль управления силовым агрегатом (PCM) |
| 8 | 20A* | Центральный модуль безопасности, дверные замки с электроприводом, удаленный вход |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 50А** | Реле стартера, замок зажигания |
| 12 | 20A* | Электрические стеклоподъемники |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 40А** | Двигатель вентилятора |
| 17 | 20А** | Дополнительный вентилятор охлаждения |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 А* | ИКМ-память |
| 22 | — | Не используется |
| 23 | 20A* | Двигатель топливного насоса |
| 24 | 30A* | Фары |
| 25 | 10 А* | Реле сцепления кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 30A* | Модуль 4WABS |
| 29 | — | Не используется |
| 30 | 15 А* | Буксировка прицепа |
| 31 | 20A* | Противотуманные фары, дневные ходовые огни (ДХО) |
| 32 | — | Не используется |
| 33 | 15A* | Парковочный фонарь, центральный модуль безопасности |
| 34 | — | Не используется |
| 35 | Не используется | |
| 36 | Не используется | |
| 37 | — | Не используется |
| 38 | 10 А* | Ближний свет левой фары |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 20A* | Датчики кислорода с подогревом |
| 42 | 10 А* | Ближний свет правой фары |
| 43 | — | (резистор) |
| 44 | — | Не используется |
| 45A | — | Реле высокого/низкого уровня стеклоочистителя |
| 45B | — | Реле парковки/работы стеклоочистителя |
| 46A | — | Реле топливного насоса |
| 46B | — | Реле буксировки прицепа |
| 47 | — | Реле стартера |
| 48 | — | Дополнительный вентилятор охлаждения |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Диод модуля управления силовым агрегатом (PCM) |
| 54 | — | Реле модуля управления силовым агрегатом (PCM) |
| 55 | — | Реле электродвигателя вентилятора |
| 56A | — | Реле сцепления кондиционера |
| 56B | — | Реле насоса переднего омывателя |
| * Мини-предохранители ** Максимальные предохранители |

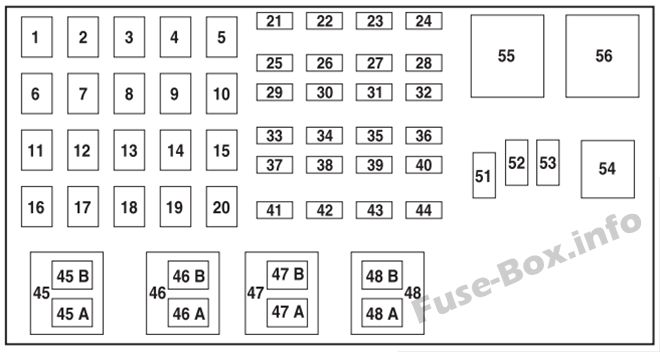

Моторный отсек (3,0 л и 4,0 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50А** | Панель предохранителей I/P |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50А** | Модуль управления АБС |
| 7 | 30A* | Модуль управления силовым агрегатом (PCM) |
| 8 | 20A* | Центральный модуль безопасности, дверные замки с электроприводом, удаленный вход |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 50А** | Реле стартера, замок зажигания |
| 12 | 20A* | Стеклоподъемник |
| 13 | 20A* | Модуль управления полным приводом |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 40А** | Двигатель вентилятора |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 А* | ИКМ-память |
| 22 | — | Не используется |
| 23 | 20A* | Двигатель топливного насоса |
| 24 | 30A* | Фары |
| 25 | 10 А* | Реле сцепления кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 30A* | Модуль 4WABS |
| 29 | — | Не используется |
| 30 | 15 А* | Буксировка прицепа |
| 31 | 20A* | Противотуманные фары, дневные ходовые огни (ДХО) |
| 32 | — | Не используется |
| 33 | 15 А* | Парковочный фонарь, центральный модуль безопасности |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 10 А* | Ближний свет левой фары |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 20A* | Датчики кислорода с подогревом |
| 42 | 10 А* | Ближний свет правой фары |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле высокого/низкого уровня стеклоочистителя |
| 45B | — | Реле парковки/работы стеклоочистителя |
| 46A | — | Реле топливного насоса |
| 46B | — | Реле буксировки прицепа |
| 47A | — | Реле электромагнитного клапана муфты кондиционера |
| 47B | — | Реле насоса переднего омывателя |
| 48A | — | Реле противотуманных фар |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Диод модуля управления силовым агрегатом (PCM) |
| 54 | — | Реле модуля управления силовым агрегатом (PCM) |
| 55 | — | Реле электродвигателя вентилятора |
| 56 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители |
2003
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Переключатель зеркала с электроприводом |
| 2 | 10A | Дневные ходовые огни (DRL), фонари заднего хода, коробка передач, выключатель деактивации подушки безопасности пассажира, реле электровентилятора |
| 3 | 7.5A | Левый разъем стоп/поворота для буксировки прицепа |
| 4 | — | Не используется |
| 5 | 15A | Модуль управления 4x4 |
| 6 | 2A | Реле тормозного давления |
| 7 | 7.5A | Правый разъем стоп/поворота для буксировки прицепа |
| 8 | — | Не используется |
| 9 | 7.5A | Датчик положения педали тормоза |
| 10 | 7.5A | Узел сервопривода/усилителя управления скоростью, универсальный электронный модуль (GEM), привод блокировки переключения передач, указатели поворота, 4x4 |
| 11 | 7.5A | Комбинация приборов, 4x4, главный выключатель света, центральный модуль безопасности (CSM), общий электронный модуль (GEM) |
| 12 | — | Не используется |
| 13 | 20A | Датчик положения педали тормоза |
| 14 | 10A | Модуль управления антиблокировочной тормозной системой (ABS) |
| 15 | — | Не используется |
| 16 | 30A | Электродвигатель стеклоочистителя, реле стеклоочистителя HI/LO, реле включения/парковки стеклоочистителя |
| 17 | 20A | Прикуриватель, разъем канала передачи данных (DLC) |
| 18 | — | Не используется |
| 19 | 25A | Силовой диод модуля управления силовым агрегатом (PCM), зажигание, PATS (пассивная противоугонная система) |
| 20 | 7.5A | Общий электронный модуль (GEM), радио |
| 21 | 15A | Аварийная сигнализация |
| 22 | 20A | Вспомогательная розетка |
| 23 | — | Не используется |
| 24 | 7.5A | Переключатель положения педали сцепления (CPP), реле прерывания стартера |
| 25 | — | Не используется |
| 26 | 10A | Реле энергосбережения, Блок вспомогательных реле, Центральный модуль системы пассивной безопасности (RCM), Общий электронный модуль (GEM), Комбинация приборов |
| 27 | — | Не используется |
| 28 | 7.5A | Общий электронный модуль (GEM), радио |
| 29 | 20A | Радио |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 15A | Фары, модуль дневных ходовых огней (ДХО), комбинация приборов |
| 34 | — | Не используется |
| 35 | 15A | Реле звукового сигнала (если нет центрального модуля безопасности) |
| 36 | — | Не используется |
Моторный отсек (2,3 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50А** | Панель предохранителей I/P |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50А** | Электродвигатель насоса антиблокировочной тормозной системы (ABS) |
| 7 | 30A* | Модуль управления силовым агрегатом (PCM) |
| 8 | 20 А* | Центральный модуль безопасности, Электропривод дверных замков, Удаленный вход |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 50А** | Реле стартера, замок зажигания |
| 12 | 20 А* | Электрические стеклоподъемники |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 40А** | Двигатель вентилятора |
| 17 | 20А** | Дополнительный вентилятор охлаждения |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 А* | ИКМ-память |
| 22 | — | Не используется |
| 23 | 20 А* | Двигатель топливного насоса |
| 24 | 30A* | Фары |
| 25 | 10 А* | Реле муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 30A* | Модуль АБС |
| 29 | — | Не используется |
| 30 | 15 А* | Буксировка прицепа |
| 31 | 20 А* | Противотуманные фары, дневные ходовые огни (ДХО) |
| 32 | — | Не используется |
| 33 | 15A* | Парковочный фонарь, Центральный модуль безопасности |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 10 А* | Ближний свет левой фары |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 20 А* | Датчики кислорода с подогревом |
| 42 | 10 А* | Ближний свет правой фары |
| 43 | — | (резистор) |
| 44 | — | Не используется |
| 45A | — | Реле стеклоочистителя HI/LO |
| 45B | — | Реле парковки/работы дворников |
| 46A | — | Реле топливного насоса |
| 46B | — | Реле буксировки прицепа |
| 47 | — | Реле стартера |
| 48 | — | Реле дополнительного вентилятора охлаждения |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | ИКМ-диод |
| 54 | — | Реле ПКМ |
| 55 | — | Реле электровентилятора |
| 56A | — | Реле муфты кондиционера |
| 56B | — | Реле насоса переднего омывателя |
| * Мини-предохранители ** Максимальные предохранители |
Моторный отсек (3,0 л и 4,0 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50А** | Панель предохранителей I/P |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50А** | Электродвигатель насоса антиблокировочной тормозной системы (ABS) |
| 7 | 30A* | Модуль управления силовым агрегатом (PCM) |
| 8 | 20 А* | Дверные замки с электроприводом, Удаленный вход |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 50А** | Реле стартера, замок зажигания |
| 12 | 20 А* | Электрические стеклоподъемники |
| 13 | 20 А* | двигатель 4x4 |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 40А** | Двигатель вентилятора |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 А* | Память модуля управления силовым агрегатом (PCM) |
| 22 | — | Не используется |
| 23 | 20 А* | Двигатель топливного насоса |
| 24 | 30A* | Фары |
| 25 | 10 А* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 30A* | Модуль антиблокировочной тормозной системы (ABS) |
| 29 | — | Не используется |
| 30 | 15 А* | Буксировка прицепа |
| 31 | 20 А* | Противотуманные фары, дневные ходовые огни (ДХО) |
| 32 | — | Не используется |
| 33 | 15 А* | Парковая лампа |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 10 А* | Ближний свет левой фары |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 20 А* | Датчики кислорода с подогревом |
| 42 | 10 А* | Ближний свет правой фары |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле стеклоочистителя HI/LO |
| 45B | — | Реле парковки/работы дворников |
| 46A | — | Реле топливного насоса |
| 46B | — | Реле буксировки прицепа |
| 47A | — | Электромагнитное реле муфты кондиционера |
| 47B | — | Реле насоса переднего омывателя |
| 48A | — | Противотуманные фары |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Диод модуля управления силовым агрегатом (PCM) |
| 54 | — | Модуль управления силовым агрегатом (PCM) |
| 55 | — | Реле вентилятора |
| 56 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители |
2004

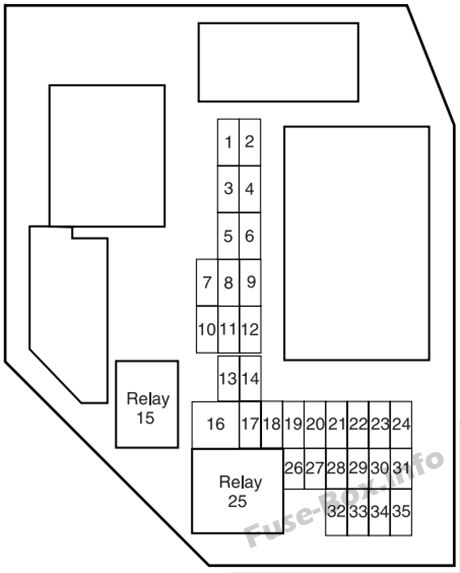

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Переключатель затемнения приборной панели |
| 2 | 10A | Парковочные фонари для прицепа |
| 3 | 10A | Правая фара ближнего света |
| 4 | 10A | Левая фара ближнего света |
| 5 | 30A | Стеклоочистители/омыватели ветрового стекла |
| 6 | 10A | Радио (RUN/ACCY) |
| 7 | 5A | Индикатор освещения фар |
| 8 | 10A | Модуль управления системой пассивной безопасности (RCM), PADI (индикатор отключения подушки безопасности пассажира) |
| 9 | 5A | Индикатор подушки безопасности кластера |
| 10 | 10A | Кластер (RUN/START), модуль 4x4 (RUN/START) |
| 11 | 10A | Панель предохранителей в салоне (питание Logic) |
| 12 | — | Не используется |
| 13 | 15A | Звуковой сигнал, Лампы салона |
| 14 | 15A | Фара дальнего света, индикатор дальнего света (комбинация) |
| 15 | — | Реле в одно касание |
| 16 | Плавкий предохранитель на 30А | Электрические стеклоподъемники |
| 17 | 15A | Сигналы поворота/опасности |
| 18 | — | Не используется |
| 19 | 20A | Центральный верхний стоп-сигнал (CHMSL)/стоп-сигналы |
| 20 | 10A | Модуль антиблокировочной тормозной системы (ABS), блокировка переключения тормозов, модуль контроля скорости, фонари заднего хода, переключатель отмены ускоренной передачи, электронная мигалка (поворот/аварийная сигнализация) |
| 21 | 5A | Реле стартера |
| 22 | 5A | Запасной |
| 23 | 30A | Фары (ближний и дальний свет) |
| 24 | 20A | Радио |
| 25 | — | Дополнительное реле |
| 26 | 2A | Реле тормозного давления |
| 27 | 10A | Реле вентилятора климат-контроля/обшивка дверей, модуль 4x4 |
| 28 | 15A | Модуль 4х4 Б+ |
| 29 | 20A | Прикуриватель, диагностический разъем (OBD II) |
| 30 | 5A | Зеркала с электроприводом |
| 31 | 20A | Передние габаритные огни, Задние габаритные огни, Освещение номерного знака |
| 32 | 5A | Выключатель тормоза (логика) |
| 33 | 5A | Приборный щиток |
| 34 | 20A | Силовая установка |
| 35 | 15A | Силовые замки |
Моторный отсек (2,3 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50А** | Панель предохранителей в салоне |
| 2 | — | Не используется |
| 3 | 50А** | Панель предохранителей в салоне |
| 4 | — | Не используется |
| 5 | 50А** | Панель предохранителей в салоне |
| 6 | — | Не используется |
| 7 | 40 А** | Предохранитель реле стартера |
| 8 | — | Не используется |
| 9 | 40 А** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30А** | Модуль управления силовым агрегатом (PCM), датчики двигателя |
| 12 | — | Не используется |
| 13 | 30А** | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | 30А** | Антиблокировочная тормозная система (ABS) (соленоиды) |
| 16 | — | Не используется |
| 17 | 40 А** | АБС (двигатель) |
| 18 | — | Не используется |
| 19 | 20А** | Вентилятор двигателя |
| 20 | — | Не используется |
| 21 | 10 А* | PCM |
| 22 | — | Не используется |
| 23 | 20A* | Топливный насос |
| 24 | — | Не используется |
| 25 | 10 А* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | — | Не используется |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7,5 А* | Буксировка прицепа (правый поворот) |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 15A* | HEGO |
| 42 | 7,5 А* | Буксировка прицепа (левый поворот) |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле стеклоочистителя HI/LO |
| 45B | — | Реле стеклоочистителя парк/работа |
| 46A | — | Реле топливного насоса |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле вентилятора двигателя |
| 48 | — | Реле стартера |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Реле ПКМ |
| 55 | — | Реле вентилятора |
| 56A | — | Электромагнитное реле муфты кондиционера |
| 56B | — | Не используется |
| * Мини-предохранители ** Максимальные предохранители |
Моторный отсек (3,0 л и 4,0 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50А** | Панель предохранителей в салоне |
| 2 | — | Не используется |
| 3 | 50А** | Панель предохранителей в салоне |
| 4 | — | Не используется |
| 5 | 50А** | Панель предохранителей в салоне |
| 6 | — | Не используется |
| 7 | 40 А** | Предохранитель реле стартера |
| 8 | — | Не используется |
| 9 | 40 А** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30А** | Предохранитель реле модуля управления силовым агрегатом (PCM) |
| 12 | — | Не используется |
| 13 | 30А** | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | 30А** | Антиблокировочная тормозная система (ABS) (соленоиды) |
| 16 | — | Не используется |
| 17 | 40 А** | АБС (двигатель) |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 А* | PCM |
| 22 | — | Не используется |
| 23 | 20A* | Топливный насос |
| 24 | — | Не используется |
| 25 | 10 А* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | 20A* | модуль 4x4 |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | 15A* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | — | Не используется |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7,5 А* | Буксировка прицепа (правый поворот) |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 15A* | HEGO |
| 42 | 7,5 А* | Буксировка прицепа (левый поворот) |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле стеклоочистителя HI/LO |
| 45B | — | Реле стеклоочистителя парк/работа |
| 46A | — | Соленоид муфты кондиционера |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле ПКМ |
| 48A | — | Реле топливного насоса |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Реле вентилятора |
| 56 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители |
2005
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Переключатель затемнения приборной панели |
| 2 | 10A | Парковочные фонари для прицепа |
| 3 | 10A | Правая фара ближнего света |
| 4 | 10A | Левая фара ближнего света |
| 5 | 30A | Стеклоочистители/омыватели ветрового стекла |
| 6 | 10A | Радио (RUN/ACCY) |
| 7 | 5A | Индикатор освещения фар |
| 8 | 10A | Модуль управления системой пассивной безопасности (RCM), PADI (индикатор отключения подушки безопасности пассажира) |
| 9 | 5A | Индикатор подушки безопасности кластера |
| 10 | 10A | Кластер (RUN/START), модуль 4x4 (RUN/START) |
| 11 | 10A | Интеллектуальная распределительная коробка (SJB) (логическая мощность) |
| 12 | — | Не используется |
| 13 | 15A | Звуковой сигнал, Лампы салона |
| 14 | 15A | Фара дальнего света, индикатор дальнего света (комбинация) |
| 15 | — | Реле в одно касание |
| 16 | Плавкий предохранитель на 30А | Электрические стеклоподъемники |
| 17 | 15A | Сигналы поворота/опасности |
| 18 | — | Не используется |
| 19 | 20A | Центральный верхний стоп-сигнал (CHMSL)/стоп-сигналы |
| 20 | 10A | Модуль антиблокировочной тормозной системы (ABS), блокировка переключения тормозов, модуль контроля скорости, фонари заднего хода, переключатель отмены ускоренной передачи, электронная мигалка (поворот/аварийная сигнализация) |
| 21 | 5A | Реле стартера |
| 22 | 5A | Радио (START), 4x4 Neutral sense (только ручное управление) |
| 23 | 30A | Фары (ближний и дальний свет) |
| 24 | 20A | Радио |
| 25 | — | Дополнительное реле |
| 26 | 2A | Реле тормозного давления |
| 27 | 10A | Реле вентилятора климат-контроля/обшивка дверей, модуль 4x4 |
| 28 | 15A | Модуль 4х4 Б+ |
| 29 | 20A | Прикуриватель, диагностический разъем (OBD II) |
| 30 | 5A | Зеркала с электроприводом |
| 31 | 20A | Передние габаритные огни, Задние габаритные огни, Освещение номерного знака |
| 32 | 5A | Выключатель тормоза (логика) |
| 33 | 5A | Приборный щиток |
| 34 | 20A | Силовая установка |
| 35 | 15A | Силовые замки |
Моторный отсек (2,3 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40А** | Панель предохранителей в салоне |
| 2 | — | Не используется |
| 3 | 40А** | Панель предохранителей в салоне |
| 4 | — | Не используется |
| 5 | 50А** | Панель предохранителей в салоне |
| 6 | — | Не используется |
| 7 | 40А** | Предохранитель реле стартера |
| 8 | — | Не используется |
| 9 | 40А** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30А** | Модуль управления силовым агрегатом (PCM), датчики двигателя |
| 12 | — | Не используется |
| 13 | 30А** | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40А** | АБС (двигатель) |
| 18 | — | Не используется |
| 19 | 20А** | Вентилятор двигателя |
| 20 | — | Не используется |
| 21 | 10 А* | PCM |
| 22 | — | Не используется |
| 23 | 20 А* | Топливный насос |
| 24 | — | Не используется |
| 25 | 10 А* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 30A* | Антиблокировочная тормозная система (ABS) (соленоиды) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | Не используется | |
| 37 | — | Не используется |
| 38 | 7,5 А* | Буксировка прицепа (правый поворот) |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 15 А* | HEGO |
| 42 | 7,5 А* | Буксировка прицепа (левый поворот) |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле стеклоочистителя HI/LO |
| 45B | — | Реле стеклоочистителя парк/работа |
| 46A | — | Реле топливного насоса |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле вентилятора двигателя |
| 48 | — | Реле стартера |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Реле ПКМ |
| 55 | — | Реле вентилятора |
| 56A | — | Электромагнитное реле муфты кондиционера |
| 56B | — | Не используется |
| * Мини-предохранители ** Максимальные предохранители |
Моторный отсек (3,0 л и 4,0 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40А** | Панель предохранителей в салоне |
| 2 | — | Не используется |
| 3 | 40А** | Панель предохранителей в салоне |
| 4 | — | Не используется |
| 5 | 50А** | Панель предохранителей в салоне |
| 6 | — | Не используется |
| 7 | 40А** | Предохранитель реле стартера |
| 8 | — | Не используется |
| 9 | 40А** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30А** | Предохранитель реле модуля управления силовым агрегатом (PCM) |
| 12 | — | Не используется |
| 13 | 30А** | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40А** | АБС (двигатель) |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 А* | PCM |
| 22 | — | Не используется |
| 23 | 20 А* | Топливный насос |
| 24 | — | Не используется |
| 25 | 10 А* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | 20 А* | модуль 4x4 |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | 15 А* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | 30A* | Антиблокировочная тормозная система (ABS) (соленоиды) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7,5 А* | Буксировка прицепа (правый поворот) |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 15 А* | HEGO |
| 42 | 7,5 А* | Буксировка прицепа (левый поворот) |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле стеклоочистителя HI/LO |
| 45B | — | Реле стеклоочистителя парк/работа |
| 46A | — | Соленоид муфты кондиционера |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле ПКМ |
| 48A | — | Реле топливного насоса |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Реле вентилятора |
| 56 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители |
2006
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Переключатель затемнения приборной панели |
| 2 | 10A | Парковочные фонари для прицепа |
| 3 | 10A | Правая фара ближнего света |
| 4 | 10A | Левая фара ближнего света |
| 5 | 30A | Стеклоочистители/омыватели ветрового стекла |
| 6 | 10A | Радио (RUN/ACCY) |
| 7 | 5A | Подсветка переключателя фар |
| 8 | 10A | Модуль управления системой пассивной безопасности (RCM), PADI (индикатор отключения подушки безопасности пассажира) |
| 9 | 5A | Индикатор подушки безопасности кластера |
| 10 | 10A | Кластер (RUN/START), модуль 4x4 (RUN/START) |
| 11 | 10A | Распределительная коробка Siuarl (SJB) (логическая мощность) |
| 12 | — | Не используется |
| 13 | 15A | Звуковой сигнал, Лампы салона |
| 14 | 15A | Фара дальнего света, индикатор дальнего света (комбинация) |
| 15 | — | Реле в одно касание |
| 16 | Плавкий предохранитель на 30А | Электрические стеклоподъемники |
| 17 | 15A | Сигналы поворота/опасности |
| 18 | — | Не используется |
| 19 | 20A | Центральный верхний стоп-сигнал (CHMSL)/стоп-сигналы |
| 20 | 10A | Модуль антиблокировочной тормозной системы (ABS), блокировка переключения тормозов, модуль контроля скорости, фонари заднего хода, переключатель отмены ускоренной передачи, электронная мигалка (поворот/аварийная сигнализация) |
| 21 | 5A | Катушка реле стартера |
| 22 | 5A | Радио (START), 4x4 Neutral sense (только ручное управление) |
| 23 | 30A | Фары (ближний и дальний свет) |
| 24 | 20A | Питание радио от батареи (B+) |
| 25 | — | Дополнительное реле |
| 26 | 2A | Реле тормозного давления |
| 27 | 10A | Реле вентилятора климат-контроля/обшивка дверей, модуль 4x4 |
| 28 | 15A | Батарейное питание модуля 4x4 (B+) |
| 29 | 20A | Прикуриватель, диагностический разъем (OBD II) |
| 30 | 5A | Зеркала с электроприводом |
| 31 | 20A | Передние габаритные огни, Задние габаритные огни, Освещение номерного знака, Диммер, Парковочные фонари для прицепа |
| 32 | 5A | Выключатель тормоза (логика) |
| 33 | 5A | Питание аккумулятора комбинации приборов (B+) |
| 34 | 20A | Силовая установка |
| 35 | 15A | Силовые замки |
Моторный отсек (2,3 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40А** | Панель предохранителей в салоне |
| 2 | — | Не используется |
| 3 | 40А** | Панель предохранителей в салоне |
| 4 | — | Не используется |
| 5 | 50А** | Панель предохранителей в салоне |
| 6 | — | Не используется |
| 7 | 40А** | соленоид стартера |
| 8 | — | Не используется |
| 9 | 40А** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30А** | Модуль управления силовым агрегатом (PCM), датчики двигателя |
| 12 | — | Не используется |
| 13 | 30А** | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40А** | АБС (двигатель) |
| 18 | — | Не используется |
| 19 | 20А** | Вентилятор двигателя |
| 20 | — | Не используется |
| 21 | 10A* | PCM поддерживает мощность |
| 22 | — | Не используется |
| 23 | 20A* | Топливный насос |
| 24 | — | Не используется |
| 25 | 10A* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 30A* | Антиблокировочная тормозная система (ABS) (соленоиды) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7,5 А* | Буксировка прицепа (правый поворот) |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 15 А* | HEGO |
| 42 | 7,5 А* | Буксировка прицепа (левый поворот) |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле стеклоочистителя HI/LO |
| 45B | — | Реле стеклоочистителя парк/работа |
| 46 A | — | Реле топливного насоса |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле вентилятора двигателя |
| 48 | — | Реле стартера |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Реле ПКМ |
| 55 | — | Реле вентилятора |
| 56A | — | Электромагнитное реле муфты кондиционера |
| 56B | — | Не используется |
| * Мини-предохранители ** Максимальные предохранители |
Моторный отсек (3,0 л и 4,0 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40А** | Панель предохранителей в салоне |
| 2 | — | Не используется |
| 3 | 40А** | Панель предохранителей в салоне |
| 4 | — | Не используется |
| 5 | 50А** | Панель предохранителей в салоне |
| 6 | — | Не используется |
| 7 | 40А** | соленоид стартера |
| 8 | — | Не используется |
| 9 | 40А** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30А** | Предохранитель реле модуля управления силовым агрегатом (PCM) |
| 12 | — | Не используется |
| 13 | 30А** | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40А** | АБС (двигатель) |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10A* | PCM поддерживает мощность |
| 22 | — | Не используется |
| 23 | 20A* | Топливный насос |
| 24 | — | Не используется |
| 25 | 10A* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | 20A* | модуль 4x4 |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | 15 А* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | 30A* | Антиблокировочная тормозная система (ABS) (соленоиды) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7,5 А* | Буксировка прицепа (правый поворот) |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 15 А* | HEGO |
| 42 | 7,5 А* | Буксировка прицепа (левый поворот) |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле стеклоочистителя HI/LO |
| 45B | — | Реле стеклоочистителя парк/работа |
| 46A | — | Соленоид муфты кондиционера |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле ПКМ |
| 48A | — | Реле топливного насоса |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Реле вентилятора |
| 56 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители |
