Предохранители и реле Mazda CX-3 (2015-2019..)
Схемы относятся к указанным годам и вариантам Mazda CX-3 (2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda CX-3 2015-2019…
Предохранитель прикуривателя (розетка):№5 «F.ВЫПУСК» в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители на левой боковой панели.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, осмотрите блок предохранителей под капотом.

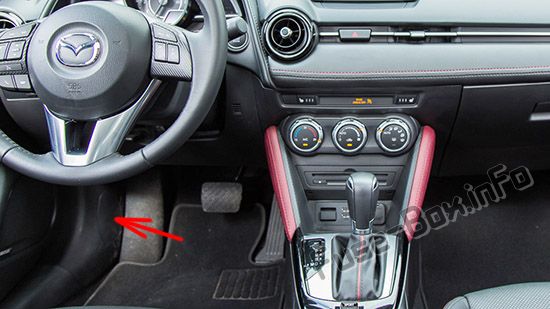

Пассажирский салон
Блок предохранителей расположен с левой стороны автомобиля, под приборной панелью, рядом с дверью.

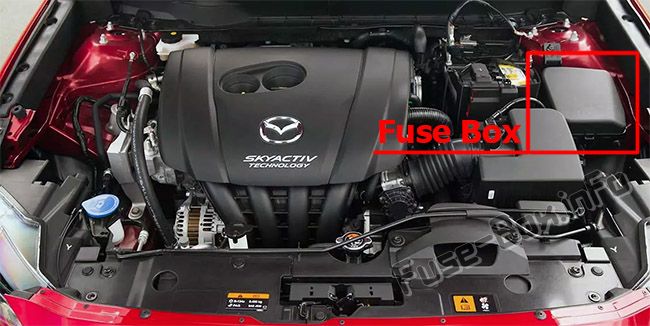

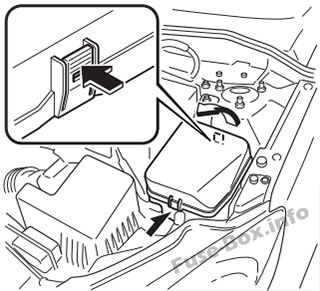

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2015

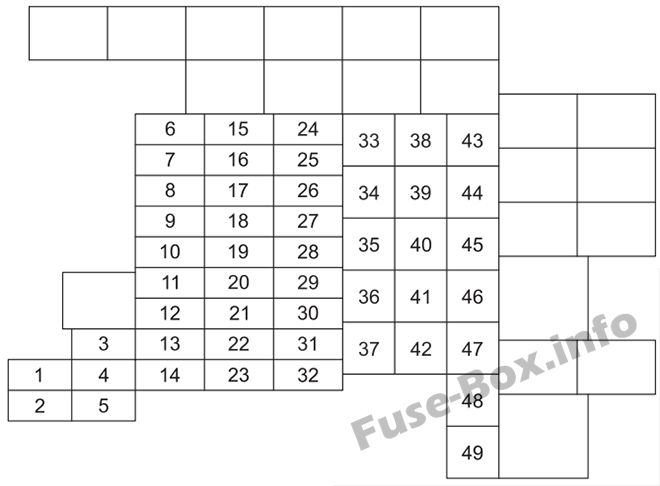

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 2 | ДВИГАТЕЛЬ IG1 | 7,5 А | Система управления двигателем |
| 3 | ЛЮК | 10 A | Люк на крыше |
| 4 | ИНТЕРЬЕР | 15 A | Верхний свет |
| 5 | АНГ+Б | 7,5 А | Система управления двигателем |
| 6 | АУДИО2 | 15 A | Аудио система |
| 7 | МЕТР1 | 10 A | Приборный щиток |
| 8 | SRS1 | 7,5 А | Воздушная подушка |
| 9 | МЕТР2 | 7,5 А | Комбинация приборов (некоторые модели) |
| 10 | РАДИО | 7,5 А | Аудио система |
| 11 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 12 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем |
| 13 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 14 | АУДИО1 | 25 A | Аудио система |
| 15 | МАГНИТ КОНДИЦИОНЕРА | 7,5 А | Кондиционер (некоторые модели) |
| 16 | НА НАСОСЕ | 15 A | Система управления коробкой передач (некоторые модели) |
| 17 | AT | 15 A | Система управления коробкой передач (некоторые модели) |
| 18 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 19 | В/Л Правая | 20 A | Фара (правая) |
| 20 | АНГ+В2 | 7,5 А | Система управления двигателем |
| 21 | TAIL | 20 A | Задние фонари, Освещение номерного знака, Габаритные огни |
| 22 | — | — | — |
| 23 | ROOM | 25 A | Верхний свет |
| 24 | FOG | 15 A | Передние противотуманные фары (некоторые модели) |
| 25 | Ч/ЧИСТЫЙ | 20 A | Омыватель фар (некоторые модели) |
| 26 | STOP | 10 A | Стоп-сигналы, задний противотуманный фонарь (некоторые модели) |
| 27 | HORN | 15 A | Horn |
| 28 | В/Н ЛГ | 20 A | Фара (левая) |
| 29 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости (некоторые модели) |
| 30 | ОПАСНОСТЬ | 15 A | Аварийная сигнализация, указатели поворота |
| 31 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система (некоторые модели) |
| 32 | ТОПЛИВО ТЕПЛОЕ | 25 A | Подогреватель топлива (некоторые модели) |
| 33 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель переднего стекла |
| 34 | КАБИНА+B | 50 A | Для защиты различных цепей |
| 35 | FAN2 | 30 A | — |
| 36 | ТОПЛИВНЫЙ НАСОС | 30 A | — |
| 37 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости (некоторые модели) |
| 38 | EVVT | 20 A | Система управления двигателем (некоторые модели) |
| 39 | — | — | — |
| 40 | FAN1 | 30 A | — |
| 41 | ВЕНТИЛЯТОР 3 | 40 A | Охлаждающий вентилятор (некоторые модели) |
| 42 | ENG.MAIN | 40 A | Система управления двигателем |
| 43 | EPS | 60 A | Система гидроусилителя руля (некоторые модели) |
| 44 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 45 | IG2 | 30 A | Для защиты различных цепей |
| 46 | ИНЖЕКТОР | 30 A | Система управления двигателем (некоторые модели) |
| 47 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 48 | П. ОКНО 1 | 30 A | Электрические стеклоподъемники |
| 49 | DCDC DE | 40 A | Для защиты различных цепей (некоторые модели) |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 6 | — | — | — |
| 7 | В ИНДЕ | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 8 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 9 | — | — | — |
| 10 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 11 | Р.ВАЙПЕР | 15 A | Стеклоочиститель и омыватель заднего стекла |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | SRS2/ESCL | 15 A | Электронная блокировка руля |
| 15 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 16 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
2016, 2017
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 2 | ДВИГАТЕЛЬ IG1 | 7,5 А | Система управления двигателем |
| 3 | ЛЮК | 10 A | Люк |
| 4 | ИНТЕРЬЕР | 15 A | Верхний свет |
| 5 | АНГ+Б | 7,5 А | Система управления двигателем |
| 6 | АУДИО2 | 15 A | Аудио система |
| 7 | МЕТР1 | 10 A | Приборный щиток |
| 8 | SRS1 | 7,5 А | Воздушная подушка |
| 9 | МЕТР2 | 7,5 А | Комбинация приборов (некоторые модели) |
| 10 | РАДИО | 7,5 А | Аудио система |
| 11 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 12 | ДВИГАТЕЛЬ 1 | 15 A | Система управления двигателем |
| 13 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 14 | АУДИО1 | 25 A | Аудио система |
| 15 | МАГНИТ КОНДИЦИОНЕРА | 7,5 А | Кондиционер (некоторые модели) |
| 16 | НА НАСОСЕ | 15 A | Система управления коробкой передач (некоторые модели) |
| 17 | AT | 15 A | Система управления коробкой передач (некоторые модели) |
| 18 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 19 | В/Л Правая | 20 A | Фара (правая) |
| 20 | АНГ+В2 | 7,5 А | Система управления двигателем |
| 21 | TAIL | 20 A | Задние фонари, Освещение номерного знака, Габаритные огни |
| 22 | — | — | — |
| 23 | ROOM | 25 A | Верхний свет |
| 24 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 25 | Ч/ЧИСТЫЙ | 20 A | — |
| 26 | STOP | 10 A | Стоп-сигналы |
| 27 | HORN | 15 A | Horn |
| 28 | В/Н ЛГ | 20 A | Фара (левая) |
| 29 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости (некоторые модели) |
| 30 | ОПАСНОСТЬ | 15 A | Аварийная сигнализация, указатели поворота |
| 31 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система |
| 32 | ТОПЛИВО ТЕПЛОЕ | 25 A | — |
| 33 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель переднего стекла |
| 34 | КАБИНА+B | 50 A | Для защиты различных цепей |
| 35 | FAN2 | 30 A | — |
| 36 | ТОПЛИВНЫЙ НАСОС | 30 A | — |
| 37 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости (некоторые модели) |
| 38 | EVVT | 20 A | Система управления двигателем (некоторые модели) |
| 39 | — | — | — |
| 40 | FAN1 | 30 A | — |
| 41 | FAN3 | 40 A | Охлаждающий вентилятор |
| 42 | ENG.MAIN | 40 A | Система управления двигателем |
| 43 | EPS | 60 A | — |
| 44 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 45 | IG2 | 30 A | Для защиты различных цепей |
| 46 | ИНЖЕКТОР | 30 A | Система управления двигателем |
| 47 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 48 | П.ОКНО1 | 30 A | Электрические стеклоподъемники |
| 49 | DCDC DE | 40 A | — |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 6 | — | — | — |
| 7 | В ИНДЕ | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 8 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 9 | — | — | — |
| 10 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 11 | Р.ВАЙПЕР | 15 A | Стеклоочиститель и омыватель заднего стекла |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | SRS2/ESCL | 15 A | — |
| 15 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 16 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
2017 Великобритания, Австралия
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 2 | ДВИГАТЕЛЬ IG1 | 7,5 А | Система управления двигателем |
| 3 | ЛЮК | 10 A | Люк (некоторые модели) |
| 4 | ИНТЕРЬЕР | 15 A | Верхний свет |
| 5 | АНГ+Б | 7,5 А | Система управления двигателем |
| 6 | АУДИО2 | 15 A | Аудио система |
| 7 | МЕТР1 | 10 A | Приборный щиток |
| 8 | SRS1 | 7,5 А | Воздушная подушка |
| 9 | МЕТР2 | 7,5 А | Комбинация приборов (некоторые модели) |
| 10 | РАДИО | 7,5 А | Аудио система |
| 11 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 12 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем |
| 13 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 14 | АУДИО1 | 25 A | Аудио система |
| 15 | МАГНИТ КОНДИЦИОНЕРА | 7,5 А | Кондиционер |
| 16 | НА НАСОСЕ | 15 A | Система управления коробкой передач (некоторые модели) |
| 17 | AT | 15 A | Система управления коробкой передач (некоторые модели) |
| 18 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 19 | В/Л Правая | 20 A | Фара (правая) |
| 20 | АНГ+В2 | 7,5 А | Система управления двигателем |
| 21 | TAIL | 20 A | Задние фонари, Освещение номерного знака, Габаритные огни |
| 22 | СТ. НАГРЕВАТЕЛЬ | 15 A | Рулевое колесо с подогревом (некоторые модели) |
| 23 | ROOM | 25 A | Верхний свет |
| 24 | FOG | 15 A | Передние противотуманные фары (некоторые модели) |
| 25 | Ч/ЧИСТЫЙ | 20 A | Омыватель фар (некоторые модели) |
| 26 | STOP | 10 A | Стоп-сигналы. Задний противотуманный фонарь' |
| 27 | HORN | 15 A | Horn |
| 28 | В/Н ЛГ | 20 A | Фара (левая) |
| 29 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости |
| 30 | ОПАСНОСТЬ | 15 A | Аварийная сигнализация, указатели поворота |
| 31 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система (некоторые модели) |
| 32 | ТОПЛИВО ТЕПЛОЕ | 25 A | Подогреватель топлива (некоторые модели) |
| 33 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель переднего стекла |
| 34 | КАБИНА+B | 50 A | Для защиты различных цепей |
| 35 | FAN2 | 30 A | — |
| 36 | ТОПЛИВНЫЙ НАСОС | 30 A | Топливная система (некоторые модели) |
| 37 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости |
| 38 | EVVT | 20 A | Система управления двигателем (некоторые модели) |
| 39 | — | — | — |
| 40 | FAN1 | 30 A | — |
| 41 | ВЕНТИЛЯТОР 3 | 40 A | Охлаждающий вентилятор |
| 42 | ENG.MAIN | 40 A | Система управления двигателем |
| 43 | EPS | 60 A | Система гидроусилителя руля (некоторые модели) |
| 44 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 45 | IG2 | 30 A | Для защиты различных цепей |
| 46 | ИНЖЕКТОР | 30 A | Система управления двигателем (некоторые модели) |
| 47 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 48 | П. ОКНО 1 | 30 A | Электрические стеклоподъемники |
| 49 | DCDC DE | 40 A | Для защиты различных цепей (некоторые модели) |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 6 | — | — | — |
| 7 | В ИНДЕ | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 8 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 9 | — | — | — |
| 10 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 11 | Р. ДВИГАТЕЛЬ | 15 A | Стеклоочиститель и омыватель заднего стекла |
| 12 | П.СИДЕНЬЕ D | 30A | Сиденье с электроприводом (некоторые модели) |
| 13 | — | — | — |
| 14 | SRS2/ESCL | 15 A | Электронная блокировка руля |
| 15 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 16 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
2018
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 2 | ДВИГАТЕЛЬ IG1 | 7,5 А | Система управления двигателем |
| 3 | ЛЮК | 10 A | Люк (некоторые модели) |
| 4 | ИНТЕРЬЕР | 15 A | Верхний свет |
| 5 | АНГ+Б | 7,5 А | Система управления двигателем |
| 6 | АУДИО2 | 15 A | Аудио система |
| 7 | МЕТР1 | 10 A | Приборный щиток |
| 8 | SRS1 | 7,5 А | Воздушная подушка |
| 9 | МЕТР2 | 7,5 А | Комбинация приборов (некоторые модели) |
| 10 | РАДИО | 7,5 А | Аудио система |
| 11 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 12 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем |
| 13 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 14 | АУДИО1 | 25 A | Аудио система |
| 15 | МАГНИТ КОНДИЦИОНЕРА | 7,5 А | Кондиционер (некоторые модели) |
| 16 | НА НАСОСЕ | 15 A | Система управления коробкой передач (некоторые модели) |
| 17 | AT | 15 A | Система управления коробкой передач (некоторые модели) |
| 18 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 19 | В/Л Правая | 20 A | Фара (правая) |
| 20 | АНГ+В2 | 7,5 А | Система управления двигателем |
| 21 | TAIL | 20 A | Задние фонари, Освещение номерного знака, Габаритные огни |
| 22 | СТ. НАГРЕВАТЕЛЬ | 15 A | Рулевое колесо с подогревом (некоторые модели) |
| 23 | ROOM | 25 A | Верхний свет |
| 24 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 25 | Ч/ЧИСТЫЙ | 20 A | — |
| 26 | STOP | 10 A | Стоп-сигналы |
| 27 | HORN | 15 A | Horn |
| 28 | В/Н ЛГ | 20 A | Фара (левая) |
| 29 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости (некоторые модели) |
| 30 | ОПАСНОСТЬ | 15 A | Аварийная сигнализация, указатели поворота |
| 31 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система |
| 32 | ТОПЛИВО ТЕПЛОЕ | 25 A | — |
| 33 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель переднего стекла |
| 34 | КАБИНА+B | 50 A | Для защиты различных цепей |
| 35 | FAN2 | 30 A | — |
| 36 | ТОПЛИВНЫЙ НАСОС | 30 A | — |
| 37 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости (некоторые модели) |
| 38 | EVVT | 20 A | Система управления двигателем (некоторые модели) |
| 39 | — | — | — |
| 40 | FAN1 | 30 A | — |
| 41 | FAN3 | 40 A | Охлаждающий вентилятор |
| 42 | ENG.MAIN | 40 A | Система управления двигателем |
| 43 | EPS | 60 A | — |
| 44 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 45 | IG2 | 30 A | Для защиты различных цепей |
| 46 | ИНЖЕКТОР | 30 A | Система управления двигателем |
| 47 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 48 | П. ОКНО 1 | 30 A | Электрические стеклоподъемники |
| 49 | DCDC DE | 40 A | — |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 6 | — | — | — |
| 7 | В ИНДЕ | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 8 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 9 | — | — | — |
| 10 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 11 | Р.ВАЙПЕР | 15 A | Стеклоочиститель и омыватель заднего стекла |
| 12 | П.СИДЕНЬЕ D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 13 | — | — | — |
| 14 | SRS2/ESCL | 15 A | — |
| 15 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Сиденье с подогревом (некоторые модели) |
| 16 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
2019
Моторного отсека
| № | Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|---|
| 1 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 2 | ДВИГАТЕЛЬ IG1 | 7,5 А | Система управления двигателем |
| 3 | ЛЮК | 10 A | Люк (некоторые модели) |
| 4 | ИНТЕРЬЕР | 15 A | Верхний свет, Аудиосистема |
| 5 | АНГ+Б | 7,5 А | Система управления двигателем |
| 6 | АУДИО2 ДВИГАТЕЛЬ4 | 15 A | Система управления двигателем |
| 7 | МЕТР1 | 10 A | Приборный щиток |
| 8 | SRS1 | 7,5 А | Воздушная подушка |
| 9 | МЕТР2 | 7,5 А | — |
| 10 | РАДИО | 7,5 А | Аудио система |
| 11 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 12 | ДВИГАТЕЛЬ 1 | 15 A | — |
| 13 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 14 | АУДИО1 | 25 A | Аудио система |
| 15 | МАГНИТ КОНДИЦИОНЕРА | 7,5 А | Кондиционер |
| 16 | НА НАСОСЕ | 15 A | — |
| 17 | AT | 15 A | Система управления коробкой передач |
| 18 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 19 | В/Л Правая | 20 A | Фара (правая) |
| 20 | АНГ+В2 | 7,5 А | Система управления двигателем |
| 21 | TAIL | 20 A | Задние фонари, Освещение номерного знака, Габаритные огни |
| 22 | СТ. НАГРЕВАТЕЛЬ | 15 А/20 А | Рулевое колесо с подогревом (некоторые модели), фара (некоторые модели) |
| 23 | ROOM | 25 A | Верхний свет |
| 24 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 25 | Ч/ЧИСТЫЙ | 20 A | — |
| 26 | STOP | 10 A | Стоп-сигналы |
| 27 | HORN | 15 A | Horn |
| 28 | В/Н ЛГ | 20 A | Фара (левая) |
| 29 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости |
| 30 | ОПАСНОСТЬ | 15 A | Аварийная сигнализация, указатели поворота |
| 31 | ТОПЛИВНЫЙ НАСОС SCR | 15 A | Топливная система |
| 32 | ТОПЛИВО ТЕПЛОЕ | 25 A | — |
| 33 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель переднего стекла |
| 34 | КАБИНА+B | 50 A | Для защиты различных цепей |
| 35 | ВЕНТИЛЯТОР 2 EPBL | 30 A | Электрический стояночный тормоз (левый) |
| 36 | ТОПЛИВНЫЙ НАСОС | 30 A | — |
| 37 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости |
| 38 | EVVT | 20 A | Система управления двигателем |
| 39 | — | — | — |
| 40 | FAN1 EPBR | 30 A | Электрический стояночный тормоз (правый) |
| 41 | FAN3 | 40 A | Охлаждающий вентилятор |
| 42 | ENG.MAIN | 40 A | Система управления двигателем |
| 43 | EPS | 60 A | — |
| 44 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 45 | IG2 | 30 A | Для защиты различных цепей |
| 46 | ИНЖЕКТОР АНГЛИЙСКИЕ СУБТИТРЫ | 30 A | Система управления двигателем |
| 47 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 48 | П. ОКНО 1 | 30 A | Электрические стеклоподъемники |
| 49 | DCDC DE | 40 A | — |
Пассажирский салон
| № | Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | АУДИО2 | 15 A | Аудио система |
| 4 | СТ.НАГРЕВАТЕЛЬ | 10 A | Рулевое управление с подогревом |
| 5 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 6 | — | — | — |
| 7 | В ИНДЕ | 7,5 А | Индикатор переключения передач |
| 8 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 9 | — | — | — |
| 10 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 11 | Р.ВАЙПЕР | 15 A | Стеклоочиститель и омыватель заднего стекла |
| 12 | П.СИДЕНЬЕ D | 30 A | Сиденье с электроприводом |
| 13 | — | — | — |
| 14 | SRS2/ESCL | 15 A | — |
| 15 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Сиденье |
| 16 | M.DEF | 7,5 А | Обогрев зеркал |
Дополнительная информация: Mazda CX-3 (2015-2019..)
Mazda Motor Corporation — популярная автомобильная компания, базирующаяся в Японии. Уже более 100 лет Mazda производит в стране коммерческие автомобили высшего уровня. Известно, что компания производит 1,5 миллиона автомобилей по всему миру. Как ведущая автомобильная компания в Японии, у них есть широкий выбор автомобилей. Одной из очень популярных серий является Mazda CX 9.
Mazda CX 9 — среднеразмерный кроссовер производства компании. Производство этой модели автомобиля началось в апреле 2006 года компанией Mazda в Японии.
Mazda CX 9: первое поколение
Mazda CX 9 — кроссовер-внедорожник первого поколения. Впервые он был произведен в 2006 году и производился до 2016 года. Этот автомобиль среднего размера был разработан для роскошной и плавной езды. Хотя автомобиль сделан в Японии, он недоступен на японском рынке. Вместо этого у них есть Mazda 8.
Mazda CX 9 первого поколения оснащалась 3,5-литровым двигателем Ford V6. Но позже в 2006 году компания сменила двигатель на 3,7-литровый агрегат мощностью 204 кВт. Новый двигатель работал в паре с шестиступенчатой автоматической коробкой передач. Автомобиль был основан на платформе Ford CD3, которая является общей для многих автомобилей Ford и Mazda. Производители включили множество функций, чтобы сделать автомобиль безопасным. Он включает в себя стандартные функции безопасности, такие как мониторинг слепых зон, электронный контроль устойчивости, камера заднего вида, передние подушки безопасности при боковом ударе и контроль устойчивости при перекатывании. Он также включает в себя трехрядные боковые шторки безопасности для дополнительной защиты. В 2010 году автомобиль получил фейслифтинг. Однако изменение было незначительным. Они также включили две новые функции, включая громкую связь Bluetooth и трехзонный климат-контроль.
Mazda CX 9 — успешный коммерческий автомобиль от компании. Он имел неплохие продажи на зарубежных рынках. В настоящее время они запустили Mazda CX 9 второго поколения.
