Предохранители и реле Mazda CX-5 (2013-2016)
Схемы относятся к указанным годам и вариантам Mazda CX-5 (2013-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda CX-5 2013-2016
Предохранители прикуривателя (розетка):№3 «R.ВЫХОД3», №9 «F.ВЫПУСК» в блоке предохранителей панели приборов и предохранитель №52 «R.ВЫХОД2» в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, осмотрите блок предохранителей под капотом.

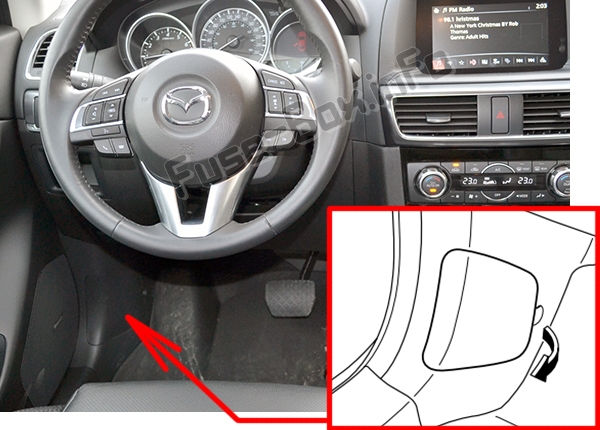

Пассажирский салон
Блок предохранителей находится за крышкой с левой стороны автомобиля, под приборной панелью.

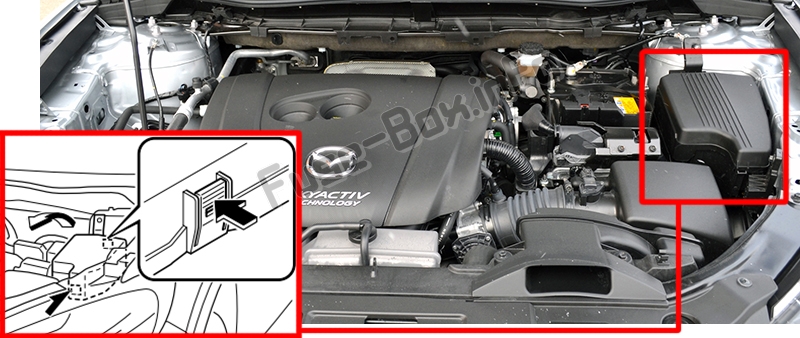

Моторного отсека
Схемы блока предохранителей
2013, 2014

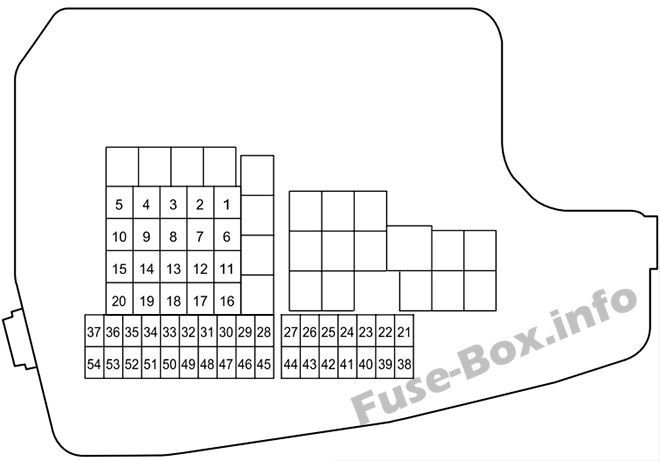

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ДОБАВИТЬ ВЕНТИЛЯТОР | 30 A | Охлаждающий вентилятор |
| 2 | IG2 | 30 A | Для защиты различных цепей |
| 3 | ИНЖЕКТОР | 30 A | Система управления двигателем |
| 4 | ФАН ДЕ | — | — |
| 5 | П. ОКНО 1 | 30 A | Электрические стеклоподъемники |
| 6 | — | — | — |
| 7 | ДОБАВИТЬ ВЕНТИЛЯТОР | — | — |
| 8 | EVVT | 20 A | Система управления двигателем |
| 9 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 10 | DCDC DE | — | — |
| 11 | FAN GE | 30 A | Охлаждающий вентилятор |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | — | — | — |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости |
| 17 | КАБИНА.+B | 50 A | Для защиты различных цепей |
| 18 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель переднего стекла |
| 19 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 20 | DCDC РЕГ | — | — |
| 21 | ДВИГАТЕЛЬ.IG1 | 7,5 А | Система управления двигателем |
| 22 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 23 | H/L LOW L HID L | 15 A | Фара (левая) (с ксеноновыми фарами Fusion), ближний свет фары (левая) (с галогенными фарами) |
| 24 | В/Н НИЗКИЙ П | 15 A | Фара ближнего света (правая) (с галогенными фарами) |
| 25 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 27 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем |
| 28 | AT | 15 A | Система управления коробкой передач |
| 29 | Ч/ЧИСТЫЙ | — | — |
| 30 | A/C | 7,5 А | Кондиционер |
| 31 | НА НАСОСЕ | — | — |
| 32 | STOP | 10 A | Стоп-сигналы |
| 33 | Р.ВАЙПЕР | 15 A | Стеклоочиститель заднего стекла |
| 34 | H/L HI | 20 A | Дальний свет фар (с галогенными фарами) |
| 35 | СПРЯТАННЫЙ Р | 15 A | Фара (правая) (с ксеноновыми фарами Fusion) |
| 36 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 37 | АНГ.+Б | 7,5 А | Система управления двигателем |
| 38 | АУДИО2 | 7,5 А | Аудио система |
| 39 | — | — | — |
| 40 | МЕТР2 | — | — |
| 41 | МЕТР1 | 10 A | Приборный щиток |
| 42 | SRS1 | 7,5 А | Воздушная подушка |
| 43 | BOSE | 25 A | Модель со звуковой системой Bose |
| 44 | АУДИО1 | 15 A | Аудио система |
| 45 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости |
| 46 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система |
| 47 | ТОПЛИВО ТЕПЛОЕ | — | — |
| 48 | TAIL | 15 A | Задние фонари, Освещение номерного знака |
| 49 | — | — | — |
| 50 | ОПАСНОСТЬ | 25 A | Сигнализаторы аварийной сигнализации. Указатели поворота, Габаритные огни (Передние боковые габаритные огни) |
| 51 | DRL | 15 A | Дневные ходовые огни (некоторые модели) |
| 52 | R.ВЫХОД2 | 15 A | Розетки для аксессуаров |
| 53 | HORN | 15 A | Horn |
| 54 | ROOM | 15 A | Верхний свет |

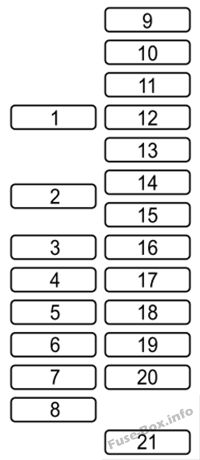

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| I | П.СИДЕНЬЕ D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 2 | P.WINDOW3 | — | — |
| 3 | R.ВЫХОД3 | 15 A | Розетки для аксессуаров |
| 4 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 5 | SRS2/ESCL | 15 A | Датчик веса сиденья (некоторые модели) |
| 6 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 7 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 8 | ЛЮК | 10 A | Люк (некоторые модели) |
| 9 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 10 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 11 | R.ВЫХОД1 | — | — |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | — | — | — |
| 15 | — | — | — |
| 16 | — | — | — |
| 17 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | — | — | — |
| 21 | — | — | — |
2015
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ДОБАВИТЬ ВЕНТИЛЯТОР | 30 A | Охлаждающий вентилятор |
| 2 | IG2 | 30 A | Для защиты различных цепей |
| 3 | ИНЖЕКТОР | 30 A | Система управления двигателем |
| 4 | ФАН ДЕ | 40 A | — |
| 5 | П. ОКНО 1 | 30 A | Электрические стеклоподъемники |
| 6 | — | — | — |
| 7 | ДОБАВИТЬ ВЕНТИЛЯТОР | 40 A | — |
| 8 | EVVT | 20 A | Система управления двигателем |
| 9 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 10 | DCDC DE | 40 A | — |
| 11 | FAN GE | 30 A | Охлаждающий вентилятор |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | — | — | — |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости |
| 17 | КАБИНА.+B | 50 A | Для защиты различных цепей |
| 18 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель переднего стекла |
| 19 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 20 | DCDC РЕГ | 30 A | — |
| 21 | ДВИГАТЕЛЬ.IG1 | 7,5 А | Система управления двигателем |
| 22 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 23 | H/L LOW L HID L | 15 A | Фара (левая) (с ксеноновыми фарами Fusion), ближний свет фары (левая) (с галогенными фарами) |
| 24 | В/Н НИЗКИЙ П | 15 A | Фара ближнего света (правая) (с галогенными фарами) |
| 25 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 27 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем |
| 28 | AT | 15 A | Система управления коробкой передач (некоторые модели), замок зажигания |
| 29 | Ч/ЧИСТЫЙ | 20 A | — |
| 30 | A/C | 7,5 А | Кондиционер |
| 31 | НА НАСОСЕ | 15 A | — |
| 32 | STOP | 10 A | Стоп-сигналы |
| 33 | Р.ВАЙПЕР | 15 A | Стеклоочиститель заднего стекла |
| 34 | H/L HI | 20 A | Дальний свет фар (с галогенными фарами) |
| 35 | СПРЯТАННЫЙ Р | 15 A | Фара (правая) (с ксеноновыми фарами Fusion) |
| 36 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 37 | АНГ.+Б | 7,5 А | Система управления двигателем |
| 38 | АУДИО2 | 7,5 А | Аудио система |
| 39 | СВЕТЯЩИЙСЯ ЗНАК | 5 A | — |
| 40 | МЕТР2 | 7,5 А | — |
| 41 | МЕТР1 | 10 A | Приборный щиток |
| 42 | SRS1 | 7,5 А | Воздушная подушка |
| 43 | BOSE | 25 A | Модель со звуковой системой Bose (некоторые модели) |
| 44 | АУДИО1 | 15 A | Аудио система |
| 45 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости |
| 46 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система |
| 47 | ТОПЛИВО ТЕПЛОЕ | 25 A | — |
| 48 | TAIL | 15 A | Задние фонари, Освещение номерного знака |
| 49 | ТОПЛИВНЫЙ НАСОС2 | 25 A | — |
| 50 | ОПАСНОСТЬ | 25 A | Аварийная сигнализация, указатели поворота, габаритные огни (передние боковые габаритные огни) |
| 51 | DRL | 15 A | Дневные ходовые огни |
| 52 | R.ВЫХОД2 | 15 A | Розетки для аксессуаров |
| 53 | HORN | 15 A | Horn |
| 54 | ROOM | 15 A | Верхний свет |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | П.СИДЕНЬЕ D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 2 | P.WINDOW3 | 30 A | — |
| 3 | R.ВЫХОД3 | 15 A | Розетки для аксессуаров |
| 4 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 5 | SRS2/ESCL | 15 A | Датчик веса сиденья (некоторые модели) |
| 6 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 7 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 8 | ЛЮК | 10 A | Люк (некоторые модели) |
| 9 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 10 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 11 | R.ВЫХОД1 | 15 A | — |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | — | — | — |
| 15 | — | — | — |
| 16 | — | — | — |
| 17 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | В ИНДЕ | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 21 | П.СИДЕНЬЕ П | 30 A | — |
2016
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ДОБАВИТЬ ВЕНТИЛЯТОР | 30 A | Охлаждающий вентилятор |
| 2 | IG2 | 30 A | Для защиты различных цепей |
| 3 | ИНЖЕКТОР | 30 A | Система управления двигателем |
| 4 | ФАН ДЕ | 40 A | — |
| 5 | П. ОКНО 1 | 30 A | Электрические стеклоподъемники |
| 6 | — | — | — |
| 7 | ДОБАВИТЬ ВЕНТИЛЯТОР | 40 A | — |
| 8 | EVVT | 20 A | Система управления двигателем |
| 9 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 10 | DCDC DE | 40 A | — |
| 11 | FAN GE | 30 A | Охлаждающий вентилятор |
| 12 | ЭПБ Л | 20 A | Электрический стояночный тормоз (левый) |
| 13 | АУДИО | 40 A | Аудио система |
| 14 | ЭПБ Р | 20 A | Электрический стояночный тормоз (правый) |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости |
| 17 | КАБИНА.+B | 50 A | Для защиты различных цепей |
| 18 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель переднего стекла |
| 19 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 20 | DCDC РЕГ | 30 A | — |
| 21 | ДВИГАТЕЛЬ.IG1 | 7,5 А | Система управления двигателем |
| 22 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 23 | H/L LOW L HID L | 15 A | Фара ближнего света (левая) |
| 24 | В/Н НИЗКИЙ П | 15 A | Ближний свет фар (правая) |
| 25 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 27 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем |
| 28 | AT | 15 A | Система управления коробкой передач (некоторые модели), замок зажигания |
| 29 | Ч/ЧИСТЫЙ | 20 A | — |
| 30 | A/C | 7,5 А | Кондиционер |
| 31 | НА НАСОСЕ | 15 A | Система управления коробкой передач (некоторые модели) |
| 32 | STOP | 10 A | Стоп-сигналы |
| 33 | Р.ВАЙПЕР | 15 A | Стеклоочиститель заднего стекла |
| 34 | H/L HI | 20 A | Дальний свет фар |
| 35 | СПРЯТАННЫЙ Р | 15 A | — |
| 36 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 37 | АНГ.+Б | 7,5 А | Система управления двигателем |
| 38 | АУДИО2 | 7,5 А | Аудио система |
| 39 | СВЕТЯЩИЙСЯ ЗНАК | 5 A | — |
| 40 | МЕТР2 | 7,5 А | — |
| 41 | МЕТР1 | 10 A | Приборный щиток |
| 42 | SRS1 | 7,5 А | Воздушная подушка |
| 43 | BOSE | 25 A | Модель со звуковой системой Bose (некоторые модели) |
| 44 | АУДИО1 | 15 A | Аудио система |
| 45 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости |
| 46 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система |
| 47 | ТОПЛИВО ТЕПЛОЕ | 25 A | — |
| 48 | TAIL | 15 A | Задние фонари, Освещение номерного знака |
| 49 | ТОПЛИВНЫЙ НАСОС2 | 25 A | — |
| 50 | ОПАСНОСТЬ | 25 A | Аварийная сигнализация, указатели поворота, габаритные огни (передние боковые габаритные огни) |
| 51 | DRL | 15 A | Дневные ходовые огни (некоторые модели) |
| 52 | R.ВЫХОД2 | 15 A | Розетки для аксессуаров |
| 53 | HORN | 15 A | Horn |
| 54 | ROOM | 15 A | Верхний свет |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | П.СИДЕНЬЕ D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 2 | P.WINDOW3 | 30 A | — |
| 3 | R.ВЫХОД3 | 15 A | Розетки для аксессуаров |
| 4 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 5 | SRS2/ESCL | 15 A | — |
| 6 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 7 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 8 | ЛЮК | 10 A | Люк (некоторые модели) |
| 9 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 10 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 11 | R.ВЫХОД1 | 15 A | — |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | — | — | — |
| 15 | — | — | — |
| 16 | — | — | — |
| 17 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | В ИНДЕ | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 21 | П.СИДЕНЬЕ П | 30 A | Сиденье с электроприводом (некоторые модели) |
Дополнительная информация: Mazda CX-5 (2013-2016)
Mazda Motor Corporation — популярная автомобильная компания, базирующаяся в Японии. Уже более 100 лет Mazda производит в стране коммерческие автомобили высшего уровня. Известно, что компания производит 1,5 миллиона автомобилей по всему миру. Как ведущая автомобильная компания в Японии, у них есть широкий выбор автомобилей. Одной из очень популярных серий является Mazda CX 9.
Mazda CX 9 — среднеразмерный кроссовер производства компании. Производство этой модели автомобиля началось в апреле 2006 года компанией Mazda в Японии.
Mazda CX 9: первое поколение
Mazda CX 9 — кроссовер-внедорожник первого поколения. Впервые он был произведен в 2006 году и производился до 2016 года. Этот автомобиль среднего размера был разработан для роскошной и плавной езды. Хотя автомобиль сделан в Японии, он недоступен на японском рынке. Вместо этого у них есть Mazda 8.
Mazda CX 9 первого поколения оснащалась 3,5-литровым двигателем Ford V6. Но позже в 2006 году компания сменила двигатель на 3,7-литровый агрегат мощностью 204 кВт. Новый двигатель работал в паре с шестиступенчатой автоматической коробкой передач. Автомобиль был основан на платформе Ford CD3, которая является общей для многих автомобилей Ford и Mazda. Производители включили множество функций, чтобы сделать автомобиль безопасным. Он включает в себя стандартные функции безопасности, такие как мониторинг слепых зон, электронный контроль устойчивости, камера заднего вида, передние подушки безопасности при боковом ударе и контроль устойчивости при перекатывании. Он также включает в себя трехрядные боковые шторки безопасности для дополнительной защиты. В 2010 году автомобиль получил фейслифтинг. Однако изменение было незначительным. Они также включили две новые функции, включая громкую связь Bluetooth и трехзонный климат-контроль.
Mazda CX 9 — успешный коммерческий автомобиль от компании. Он имел неплохие продажи на зарубежных рынках. В настоящее время они запустили Mazda CX 9 второго поколения.
