Предохранители и реле Mazda CX-5 (2017-2020..)
Схемы относятся к указанным годам и вариантам Mazda CX-5 (2017-2020..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda CX-5 2017-2020…
Предохранители прикуривателя (розетка): №3 «R.ВЫХОД3», №9 «F.ВЫПУСК», №11 «R.ВЫХОД1», №14 «R.ВЫХОД2» в блоке предохранителей салона и предохранитель №52 «ВЫХОД» в предохранителе моторного отсека коробка.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители на левой боковой панели автомобиля.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, осмотрите блок предохранителей под капотом.

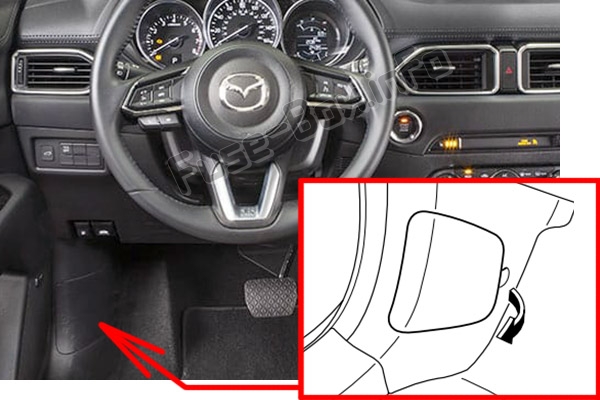

Пассажирский салон
Блок предохранителей расположен с левой стороны автомобиля за крышкой.

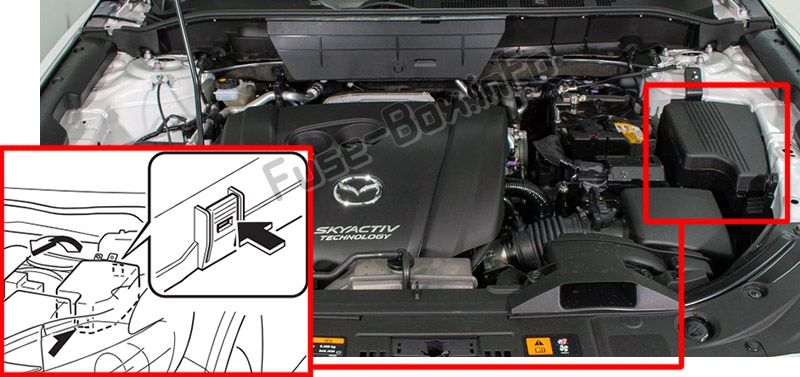

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2017

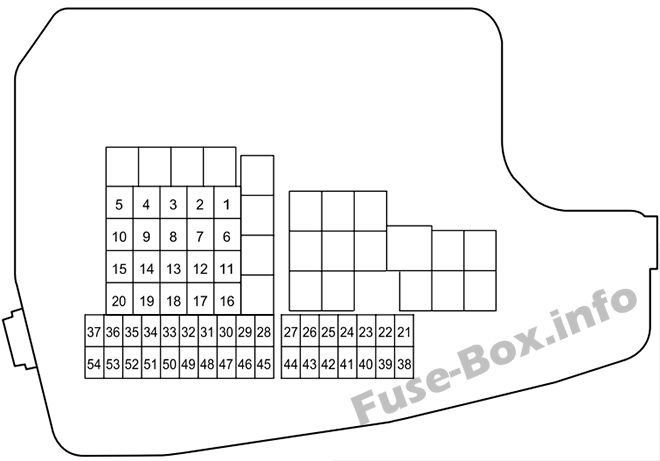

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | КАБИНА.+B | 50 A | Для защиты различных цепей |
| 2 | IG2 | 30 A | Для защиты различных цепей |
| 3 | ИНЖЕКТОР ДВИГАТЕЛЬ | 30 A | Система управления двигателем |
| 4 | SCR1 ЭВВТ | 20 A | Система управления двигателем |
| 5 | П. ОКНО 1 | 30 A | Электрические стеклоподъемники |
| 6 | НАГРЕВАТЕЛЬ | 20 A | — |
| 7 | ДОБАВИТЬ ВЕНТИЛЯТОР | 40 A | — |
| 8 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ.DEI | 20 A | Антиобледенитель стеклоочистителей (некоторые модели) |
| 9 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 10 | DCDC DE | 40 A | — |
| 11 | ЭПБ Р | 20 A | Электрический стояночный тормоз (EPB) (RH) |
| 12 | ЭПБ Л | 20 A | Электрический стояночный тормоз (EPB) (LH) |
| 13 | АУДИО DCDC РЕГ | 30 A | Аудиосистема (некоторые модели) |
| 14 | FAN GE | 30 A | Охлаждающий вентилятор |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости |
| 17 | ФАН ДЕ | 40 A | — |
| 18 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель переднего стекла |
| 19 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 20 | ДОБАВИТЬ ВЕНТИЛЯТОР | 30 A | Охлаждающий вентилятор |
| 21 | ДВИГАТЕЛЬ.IG1 | 7,5 А | Система управления двигателем |
| 22 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 23 | АУДИО2 | 7,5 А | Аудио система |
| 24 | МЕТР2 | 7,5 А | — |
| 25 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 27 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем |
| 28 | AT | 15 A | Система управления коробкой передач (некоторые модели), замок зажигания |
| 29 | Ч/ЧИСТЫЙ | 20 A | — |
| 30 | A/C | 7,5 А | Кондиционер |
| 31 | НА НАСОСЕ | 15 A | Система управления коробкой передач (некоторые модели) |
| 32 | HORN | 15 A | Horn |
| 33 | Р. ДВИГАТЕЛЬ | 15 A | Стеклоочиститель заднего стекла |
| 34 | H/L HI | 20 A | Дальний свет фар |
| 35 | СТ. НАГРЕВАТЕЛЬ | 15 A | Рулевое колесо с подогревом (некоторые модели) |
| 36 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 37 | АНГ.+Б | 7,5 А | Система управления двигателем |
| 38 | В/Н НИЗКИЙ Л | 15 A | Фара ближнего света (левая) |
| 39 | ДВИГАТЕЛЬ4 | 15 A | — |
| 40 | — | — | — |
| 41 | МЕТРl | 10 A | Приборный щиток |
| 42 | SRS1 | 7,5 А | Воздушная подушка |
| 43 | BOSE | 25 A | Модель со звуковой системой Bose (некоторые модели) |
| 44 | АУДИО1 | 15 A | Аудио система |
| 45 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости |
| 46 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система |
| 47 | ТОПЛИВО ТЕПЛОЕ | 25 A | — |
| 48 | TAIL | 15 A | Задние фонари, Освещение номерного знака |
| 49 | SCR2 ТОПЛИВНЫЙ НАСОС2 | 25 A | — |
| 50 | ОПАСНОСТЬ | 25 A | Аварийная сигнализация, указатели поворота/передние боковые габаритные огни, габаритные огни |
| 51 | В/Н НИЗКИЙ П | 15 A | Ближний свет фар (правая) |
| 52 | ВЫХОД | 25 A | Розетки для аксессуаров |
| 53 | STOP | 10 A | Стоп-сигналы |
| 54 | ROOM | 15 A | Верхний свет |

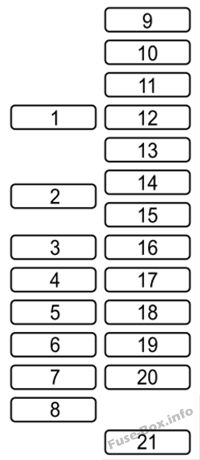

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | П.СИДЕНЬЕ D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 2 | P.WINDOW3 | 30 A | — |
| 3 | R.ВЫХОД3 | 15 A | Розетки для аксессуаров |
| 4 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 5 | ESCL | 15 A | Электронная блокировка руля (некоторые модели) |
| 6 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 7 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 8 | ЛЮК | 10 A | МунруФ |
| 9 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 10 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 11 | R.ВЫХОД1 | 15 A | — |
| 12 | SCR3 | 15 A | — |
| 13 | SCR4 | 15 A | — |
| 14 | R.ВЫХОД2 | 15 A | Розетки для аксессуаров |
| 15 | USB | 7,5 А | USB-розетка |
| 16 | PLG | 20 A | Задняя дверь с электроприводом (некоторые модели) |
| 17 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 18 | R.SEATW | 20 A | Обогрев сиденья (некоторые модели) |
| 19 | — | — | — |
| 20 | В ИНДЕ | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 21 | П.СИДЕНЬЕ П | 30 A | Сиденье с электроприводом (некоторые модели) |
2017 Великобритания, Австралия
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | КАБИНА.+B | 50 A | Для защиты различных цепей |
| 2 | IG2 | 30 A | Для защиты различных цепей |
| 3 | ИНЖЕКТОР ДВИГАТЕЛЬ | 30 A | Система управления двигателем (некоторые модели) |
| 4 | SC'Rl EVVT | 20 A | Система управления двигателем (некоторые модели) |
| 5 | П. ОКНО 1 | 30 A | Электрические стеклоподъемники (некоторые модели) |
| 6 | НАГРЕВАТЕЛЬ | 20 A | — |
| 7 | ДОБАВИТЬ ВЕНТИЛЯТОР | 40 A | Охлаждающий вентилятор (некоторые модели) |
| 8 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ.DEI | 20 A | Антиобледенитель стеклоочистителей (некоторые модели) |
| 9 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 10 | DCDC DE | 40 A | Для защиты различных цепей (некоторые модели) |
| 11 | ЭПБ Р | 20 A | Электрический стояночный тормоз (EPB) (RH) |
| 12 | ЭПБ Л | 20 A | Электрический стояночный тормоз (EPB) (LH) |
| 13 | АУДИО DCDC РЕГ | 30 A | Аудиосистема (некоторые модели) |
| 14 | FAN GE | 30 A | Охлаждающий вентилятор (некоторые модели) |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости |
| 17 | ФАН ДЕ | 40 A | Охлаждающий вентилятор (некоторые модели) |
| 18 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель переднего стекла |
| 19 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 20 | ДОБАВИТЬ ВЕНТИЛЯТОР | 30 A | Охлаждающий вентилятор (некоторые модели) |
| 21 | ДВИГАТЕЛЬ.IG1 | 7,5 А | Система управления двигателем |
| 22 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 23 | АУДИО2 | 7,5 А | Аудио система |
| 24 | МЕТР2 | 7,5 А | Комбинация приборов (некоторые модели) |
| 25 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 27 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем (некоторые модели) |
| 28 | AT | 15 A | Система управления коробкой передач (некоторые модели), замок зажигания |
| 29 | H/C'LEAN | 20 A | Омыватель фар (некоторые модели) |
| 30 | A/C | 7,5 А | Кондиционер (некоторые модели) |
| 31 | НА НАСОСЕ | 15 A | Система управления коробкой передач (некоторые модели) |
| 32 | HORN | 15 A | Horn |
| 33 | Р. ДВИГАТЕЛЬ | 15 A | Стеклоочиститель заднего стекла |
| 34 | H/L HI | 20 A | Дальний свет фар |
| 35 | СТ.НАГРЕВАТЕЛЬ | 15 A | Рулевое колесо с подогревом (некоторые модели) |
| 36 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 37 | АНГ.+Б | 7,5 А | Система управления двигателем |
| 38 | В/Н НИЗКИЙ Л | 15 A | Фара ближнего света (левая) |
| 39 | ДВИГАТЕЛЬ4 | 15 A | Система управления двигателем (некоторые модели) |
| 40 | — | — | — |
| 41 | МЕТР1 | 10 A | Приборный щиток |
| 42 | SRS1 | 7,5 А | Воздушная подушка |
| 43 | BOSE | 25 A | Модель со звуковой системой Bose® (некоторые модели) |
| 44 | АУДИО1 | 15 A | Аудио система |
| 45 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости |
| 46 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система (некоторые модели) |
| 47 | ТОПЛИВО ТЕПЛОЕ | 25 A | Подогреватель топлива (некоторые модели) |
| 48 | TAIL | 15 A | Задние фонари, Освещение номерного знака |
| 49 | SCR2 ТОПЛИВНЫЙ НАСОС2 | 25 A | Топливная система (некоторые модели) |
| 50 | ОПАСНОСТЬ | 25 A | Сигнализаторы аварийной сигнализации. Указатели поворота, Задние фонари, Габаритные огни |
| 51 | В/Н НИЗКИЙ П | 15 A | Ближний свет фар (правая) |
| 52 | ВЫХОД | 25 A | Розетки для аксессуаров |
| 53 | STOP | 10 A | Стоп-сигналы |
| 54 | ROOM | 15 A | Верхний свет |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | П.СИДЕНЬЕ D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 2 | P.WINDOW3 | 30 A | Электрические стеклоподъемники (некоторые модели) |
| 3 | R.ВЫХОД3 | 15 A | — |
| 4 | PWINDOW2 | 25 A | Электрические стеклоподъемники |
| 5 | ESCL | 15 A | Электронная блокировка руля |
| 6 | Д.ЛОК'К | 25 A | Дверные замки с электроприводом |
| 7 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 8 | ЛЮК | 10 A | Люк (некоторые модели) |
| 9 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 10 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 11 | R.ВЫХОД1 | 15 A | Дополнительные розетки (некоторые модели) |
| 12 | SCR3 | 15 A | — |
| 13 | SCR4 | 15 A | — |
| 14 | R.ВЫХОД2 | 15 A | Розетки для аксессуаров |
| 15 | USB | 7,5 А | USB-розетка (некоторые модели) |
| 16 | PLG | 20 A | Задняя дверь с электроприводом (некоторые модели) |
| 17 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 18 | ЗАДНЕЕ СИДЕНЬЕ W | 20 A | Обогрев сиденья (некоторые модели) |
| 19 | — | — | — |
| 20 | В ИНДЕ | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 21 | П.СИДЕНЬЕ П | 30 A | Сиденье с электроприводом (некоторые модели) |
2018, 2019, 2020
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | КАБИНА.+B | 50 A | Для защиты различных цепей |
| 2 | IG2 | 30 A | Для защиты различных цепей |
| 3 | ИНЖЕКТОР АНГЛИЙСКИЕ СУБТИТРЫ | 30 A | Система управления двигателем (некоторые модели) |
| 4 | SCR1 EVVT | 20 A | Система управления двигателем |
| 5 | П. ОКНО 1 | 30 A | 2018: Электростеклоподъемники (Некоторые модели); 2019-2020: Не используется |
| 6 | НАГРЕВАТЕЛЬ | 20 A | — |
| 7 | ДОБАВИТЬ ВЕНТИЛЯТОР | 40 A | 2018: Вентилятор охлаждения (некоторые модели); 2019: Не используется; 2020: Вентилятор охлаждения (некоторые модели) |
| 8 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ.DEI | 20 A | Антиобледенитель стеклоочистителей (некоторые модели) |
| 9 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 10 | DCDC DE | 40 A | — |
| 11 | ЭПБ Р | 20 A | Электрический стояночный тормоз (EPB) (RH) |
| 12 | ЭПБ Л | 20 A | Электрический стояночный тормоз (EPB) (LH) |
| 13 | АУДИО DCDC РЕГ | 30 A | Аудиосистема (некоторые модели) |
| 14 | FAN GE | 30 A | Охлаждающий вентилятор (некоторые модели) |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости |
| 17 | ФАН ДЕ | 40 A | 2018: Вентилятор охлаждения (некоторые модели); 2019: Не используется; 2020: Вентилятор охлаждения (некоторые модели) |
| 18 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель переднего стекла |
| 19 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 20 | ДОБАВИТЬ ВЕНТИЛЯТОР | 30 A | Охлаждающий вентилятор (некоторые модели) |
| 21 | ДВИГАТЕЛЬ.IG1 | 7,5 А | Система управления двигателем |
| 22 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 23 | АУДИО2 | 7,5 А | Аудио система |
| 24 | МЕТР2 | 7,5 А | — |
| 25 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 27 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем (некоторые модели) |
| 28 | AT | 15 A | Система управления коробкой передач, замок зажигания |
| 29 | Ч/ЧИСТЫЙ | 20 A | — |
| 30 | A/C | 7,5 А | Кондиционер |
| 31 | НА НАСОСЕ | 15 A | — |
| 32 | HORN | 15 A | Horn |
| 33 | Р.ВАЙПЕР | 15 A | Стеклоочиститель заднего стекла |
| 34 | H/L HI | 20 A | Дальний свет фар |
| 35 | СТ. НАГРЕВАТЕЛЬ | 15 A | Рулевое колесо с подогревом (некоторые модели) |
| 36 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 37 | АНГ.+Б | 7,5 А | Система управления двигателем |
| 38 | В/Н НИЗКИЙ Л | 15 A | Фара ближнего света (левая) |
| 39 | ДВИГАТЕЛЬ4 | 15 A | Система управления двигателем (некоторые модели) |
| 40 | — | — | — |
| 41 | МЕТР1 | 10 A | Приборный щиток |
| 42 | SRS1 | 7,5 А | Воздушная подушка |
| 43 | BOSE | 25 A | Модель со звуковой системой Bose (некоторые модели) |
| 44 | АУДИО1 | 15 A | Аудио система |
| 45 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости |
| 46 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система (некоторые модели) |
| 47 | ТОПЛИВО ТЕПЛОЕ | 25 A | 2018: Подогреватель топлива (некоторые модели); 2019: Не используется; 2020: Подогреватель топлива (некоторые модели) |
| 48 | TAIL | 15 A | 2018: Задние фонари, подсветка номерного знака; 2019-2020: Задние фонари, Освещение номерного знака, Габаритные огни |
| 49 | SCR2 ТОПЛИВНЫЙ НАСОС2 | 25 A | 2018: Топливная система (Некоторые модели); 2019: Не используется; 2020: Система управления двигателем (Некоторые модели) |
| 50 | ОПАСНОСТЬ | 25 A | 2018: Аварийная сигнализация, Указатели поворота/Передние габаритные огни, Габаритные огни; 2019-2020: Аварийная сигнализация, Указатели поворота, Габаритные огни |
| 51 | В/Н НИЗКИЙ П | 15 A | Ближний свет фар (правая) |
| 52 | ВЫХОД | 25 A | Розетки для аксессуаров |
| 53 | STOP | 10 A | Стоп-сигналы |
| 54 | ROOM | 15 A | 2018: Верхний свет; 2019-2020: Для защиты различных цепей |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | П.СИДЕНЬЕ D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 2 | P.WINDOW3 | 30 A | Электрические стеклоподъемники |
| 3 | R.ВЫХОД3 | 15 A | Розетки для аксессуаров |
| 4 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 5 | ESCL | 15 A | 2018-2019: Не используется; 2020: Сцепка для прицепа |
| 6 | Д.ЛОК'К | 25 A | Дверные замки с электроприводом |
| 7 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Сиденье с подогревом (некоторые модели) |
| 8 | ЛЮК | 10 A | Люк (некоторые модели) |
| 9 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 10 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 11 | R.ВЫХОД1 | 15 A | Не используется |
| 12 | SCR3 | 15 A | 2018: Система управления двигателем (некоторые модели); 2019: Не используется; 2020: Система управления двигателем (Некоторые модели) |
| 13 | SCR4 | 15 A | 2018: Система управления двигателем (некоторые модели); 2019: Не используется; 2020: Система управления двигателем (некоторые модели); |
| 14 | R.ВЫХОД2 | 15 A | Розетки для аксессуаров |
| 15 | USB | 7,5 А | USB-розетка |
| 16 | PLG | 20 A | Задняя дверь с электроприводом (некоторые модели) |
| 17 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 18 | ЗАДНЕЕ СИДЕНЬЕ W | 20 A | Сиденье с подогревом (некоторые модели) |
| 19 | — | — | Не используется |
| 20 | В ИНДЕ | 7,5 А | Индикатор переключения передач |
| 21 | П.СИДЕНЬЕ П | 30 A | Сиденье с электроприводом (некоторые модели) |
Дополнительная информация: Mazda CX-5 (2017-2020..)
Если вы хотите владеть одним из мощных автомобилей в линейке компактных внедорожников, Mazda — один из модных брендов. Мазда СХ-5 — одна из лучших моделей в этом классе. Это второе поколение CX-5 оснащено просторным пассажирским салоном и роскошным интерьером. Управляя этим автомобилем, вы получите фантастическую управляемость, плавность хода, комфортное пространство и высококлассный салон.
Mazda CX 5 KF: второе поколение
Mazda CX-5 вмещает 5 пассажиров, что обеспечивает экономию топлива до 24 литров на литр в городе. Эта модель предлагает оба типа автоматической трансмиссии и передний привод. Mazda CX-5 2017 года — один из тех отличных компактных внедорожников, которые способны обеспечить надежную работу. Это связано с отзывчивой трансмиссией, которая не жаждет газа. Благодаря удобному расположению сидений как спереди, так и сзади вы получаете уютный подход.
Эта модель выпускается в трех различных комплектациях: Sport (базовый), Touring и Grand Touring. В спортивной отделке вы получите стереосистему с четырьмя динамиками, тканевую обивку и ручную регулировку передних сидений. В то время как в туринге доступны одно шестипозиционное сиденье водителя с электроприводом, двухзонный автоматический климат-контроль, подогрев передних сидений и аудиосистема с шестью динамиками. В Grand Touring пользователю предлагается сиденье водителя с электроприводом, регулируемое в восьми направлениях, адаптивные фары и кожаная обивка.
Что касается безопасности, CX-5 получил высшую оценку «Хорошо» во всех краш-тестах и был назван Top Safety Pick+ 2017 года, что делает его отличным вариантом. В различных краш-тестах он получает пять звезд. Кроме того, предупреждение о выходе из полосы движения, помощь в удержании полосы движения, автоматический дальний свет, предупреждение о столкновении вперед, адаптивный круиз-контроль, адаптивные фары и автоматическое торможение на высокой скорости составляют правильную комбинацию, когда речь идет о других функциях безопасности.
