Предохранители и реле Mazda CX-7 (2006-2012)
Схемы относятся к указанным годам и вариантам Mazda CX-7 (2006-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda CX-7 2006-2012 гг.
Предохранители прикуривателя (розетка):
2006-2009: предохранители №1 «ВЫХОД 1» и №2 «ВЫХОД 2» в блоке предохранителей панели приборов.
С 2010 года: предохранители №2 «ВЫХОД 1» и №4 «ВЫХОД 2» в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Если фары или другие электрические компоненты не работают, а предохранители в салоне в порядке, проверьте блок предохранителей под капотом.

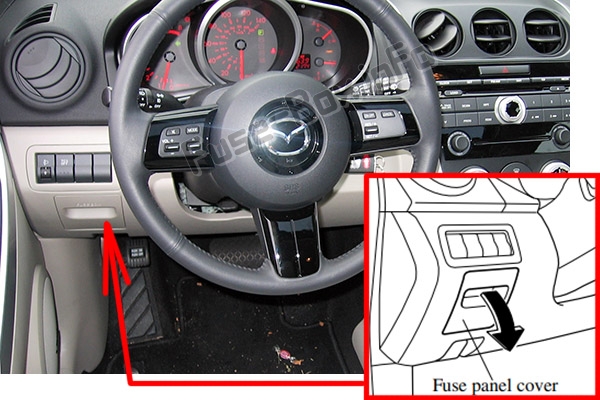

Пассажирский салон
Блок предохранителей находится слева от рулевого колеса за крышкой.

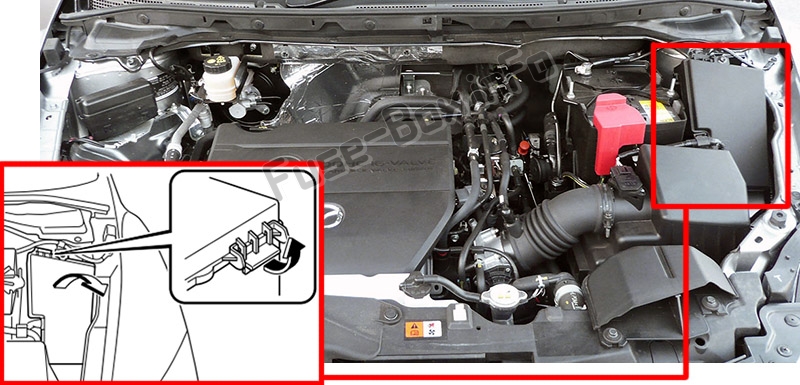

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
2007, 2008
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ИГН 2 | 40A | Система зажигания |
| 2 | ВОЗДУХОДУВКА | 40A | Двигатель вентилятора |
| 3 | BTN | 60A | Для защиты различных цепей |
| 4 | ВЕНТИЛЯТОР 2 | 40A | Охлаждающий вентилятор |
| 5 | IGN 1 | 40A | Система зажигания |
| 6 | ВЕНТИЛЯТОР 1 | 40A | Охлаждающий вентилятор |
| 7 | П.СИДЕНЬЕ | 40A | Сиденье с электроприводом (некоторые модели) |
| 8 | INJ | 30A | Инжектор |
| 9 | ROOF | 20A | Люк (некоторые модели) |
| 10 | BOSE | 30A | Аудиосистема Bose (некоторые модели) |
| 11 | ДВИГАТЕЛЬ | 30A | Система управления двигателем |
| 12 | D.LOCK | 20A | Дверные замки с электроприводом |
| 13 | П.ВЕТЕР | 30A | Электрические стеклоподъемники |
| 14 | FUEL | 30A | Топливный насос |
| 15 | АБС 1 | 40A | ABS |
| 16 | АБС 2 | 20A | ABS |
| 17 | DSC | 7.5A | DSC |
| 18 | FOG | 20A | Противотуманные фары (некоторые модели) |
| 19 | DEF | 30A | Обогрев заднего стекла |
| 20 | TNS | 15A | Габаритные огни, Освещение номерного знака, Система въезда с подсветкой |
| 21 | A/C | 10A | Кондиционер (некоторые модели) |
| 22 | ETC | 20A | Датчик положения акселератора |
| 23 | H/L HI | 15A | Регулировка фар |
| 24 | DRL | 15A | ДХО (некоторые модели) |
| 25 | В/Н НГ ПРАВ | 15A | Ближний свет фар (правая) |
| 26 | В/Н НИ ЛЕВ | 15A | Фара ближнего света (левая) |
| 27 | АНГЛ БАР 2 | 7.5A | PCM |
| 28 | ECM | 10A | Система управления двигателем |
| 29 | АНГЛИЙСКИЙ БАР 1 | 15A | Датчик расхода воздуха, клапан управления EGR |
| 30 | П.ВЕТЕР 2 | 20A | Электрические стеклоподъемники |
| 31 | STOP | 10A | Стоп-сигналы |
| 32 | HORN | 20A | Horn |
| 33 | АНГ Б+ | 25A | PCM |
| 34 | ОПАСНОСТЬ | 10A | Аварийная сигнализация, поворотники |

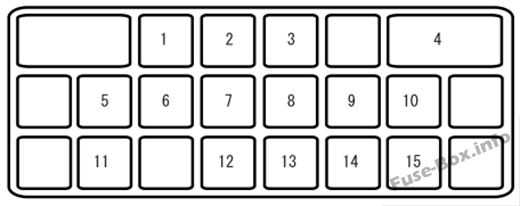

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ВЫХОД 1 | 15A | Розетка для аксессуаров |
| 2 | ВЫХОД 2 | 15A | Розетка для аксессуаров |
| 3 | П.МИР | 7.5A | Зеркало управления питанием |
| 4 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 30A | Стеклоочиститель и омыватель лобового стекла |
| 5 | M.DEF | 7.5A | Обогрев зеркал (некоторые модели) |
| 6 | АНГЛИЙСКИЙ БАР 3 | 7.5A | Датчик расхода воздуха, клапан управления EGR |
| 7 | П.ВЕТЕР | 15A | Электрические стеклоподъемники |
| 8 | A/B | 7.5A | Усовершенствованная удерживающая система |
| 9 | ДВИГАТЕЛЬ | 15A | Система управления двигателем |
| 10 | МЕТР | 10A | Приборный щиток |
| 11 | ROOM | 15A | Аудиосистема, Верхний свет |
| 12 | ИЛЛЮМИ | 10A | Подсветка приборной панели |
| 13 | SEAT | 20A | Сиденье с подогревом (некоторые модели) |
| 14 | A/C | 10A | Кондиционер (некоторые модели) |
| 15 | R.WIP | 10A | Стеклоочиститель и омыватель заднего стекла |
2009
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ИГН 2 | 40A | Система зажигания |
| 2 | ВОЗДУХОДУВКА | 40A | Двигатель вентилятора |
| 3 | BTN | 60A | Для защиты различных цепей |
| 4 | ВЕНТИЛЯТОР 2 | 40A | Охлаждающий вентилятор |
| 5 | IGN 1 | 40A | Система зажигания |
| 6 | ВЕНТИЛЯТОР 1 | 40A | Охлаждающий вентилятор |
| 7 | П.СИДЕНЬЕ | 40A | Сиденье с электроприводом (некоторые модели) |
| 8 | INJ | 30A | Инжектор |
| 9 | ROOF | 20A | Люк (некоторые модели) |
| 10 | BOSE | 30A | Аудиосистема Bose (некоторые модели) |
| 11 | ДВИГАТЕЛЬ | 30A | Система управления двигателем |
| 12 | D.LOCK | 20A | Дверные замки с электроприводом |
| 13 | П.ВЕТЕР | 30A | Электрические стеклоподъемники |
| 14 | FUEL | 30A | Топливный насос |
| 15 | АБС 1 | 40A | ABS |
| 16 | АБС 2 | 20A | ABS |
| 17 | DSC | 7.5A | DSC |
| 18 | FOG | 20A | Противотуманные фары (некоторые модели) |
| 19 | DEF | 30A | Обогрев заднего стекла |
| 20 | TNS | 15A | Габаритные огни, Освещение номерного знака, Система въезда с подсветкой |
| 21 | A/C | 10A | Кондиционер (некоторые модели) |
| 22 | ETC | 20A | Датчик положения акселератора |
| 23 | H/L HI | 15A | Регулировка фар |
| 24 | DRL | 15A | ДХО (некоторые модели) |
| 25 | В/Н НГ ПРАВ | 15A | Ближний свет фар (правая) |
| 26 | В/Н НИ ЛЕВ | 15A | Фара ближнего света (левая) |
| 27 | АНГЛ БАР 2 | 7.5A | PCM |
| 28 | ECM | 10A | Система управления двигателем |
| 29 | АНГЛИЙСКИЙ БАР 1 | 15A | Датчик расхода воздуха, клапан управления EGR |
| 30 | П.ВЕТЕР 2 | 20A | Электрические стеклоподъемники |
| 31 | STOP | 10A | Стоп-сигналы |
| 32 | HORN | 20A | Horn |
| 33 | АНГ Б+ | 25A | PCM |
| 34 | ОПАСНОСТЬ | 10A | Аварийная сигнализация, поворотники |

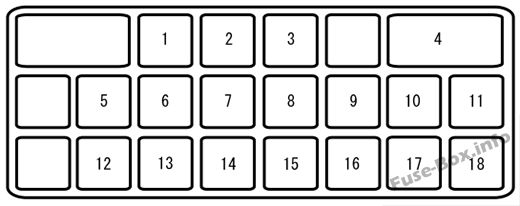

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ВЫХОД 1 | 15 A | Розетка для аксессуаров |
| 2 | ВЫХОД 2 | 15 A | Розетка для аксессуаров |
| 3 | П.МИР | 7,5 А | Зеркало управления питанием |
| 4 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 30 A | Стеклоочиститель и омыватель лобового стекла |
| 5 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 6 | АНГЛИЙСКИЙ БАР 3 | 7,5 А | Датчик расхода воздуха, клапан управления EGR |
| 7 | П.ВЕТЕР | 15 A | Электрические стеклоподъемники |
| 8 | A/B | 7,5 А | Усовершенствованная удерживающая система |
| 9 | ДВИГАТЕЛЬ | 15 A | Система управления двигателем |
| 10 | МЕТР | 10 A | Приборный щиток |
| 11 | BBS | — | — |
| 12 | ROOM | 15 A | Аудиосистема, Верхний свет |
| 13 | OPT | — | — |
| 14 | ИЛЛЮМИ | 10 A | Подсветка приборной панели |
| 15 | SEAT | 20 A | Обогрев сиденья (некоторые модели) |
| 16 | A/C | 10 A | Кондиционер (некоторые модели) |
| 17 | Р/НЗП | 10 A | Стеклоочиститель и омыватель заднего стекла |
| 18 | Р.ФОГ | — | — |
2010
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | PCS | — | — |
| 2 | ВОЗДУХОДУВКА | 40 A | Двигатель вентилятора |
| 3 | ТОПЛИВНЫЙ НАСОС | 30 A | Топливный насос |
| 4 | ВЕНТИЛЯТОР 2 | 40 A | Охлаждающий вентилятор |
| 5 | ИГ КЛЮЧ 1 | 40 A | Система зажигания |
| 6 | ВЕНТИЛЯТОР 1 | 40 A | Главный вентилятор охлаждения |
| 7 | СИДЕНЬЕ (D) | 30 A | Сиденье с электроприводом |
| 8 | ИНЖ 1 | 30 A | Инжектор (некоторые модели) |
| 9 | СИДЕНЬЕ (P) | 30 A | Сиденье с электроприводом |
| 10 | BOSE | 30 A | Аудиосистема Bose (некоторые модели) |
| 11 | ДВИГАТЕЛЬ | 30 A | Система управления двигателем |
| 12 | D.LOCK | 20 A | Дверные замки с электроприводом |
| 13 | П.ВЕТЕР | 30 A | Электрические стеклоподъемники |
| 14 | ИГ КЛЮЧ 2 | 40 A | Система зажигания |
| 15 | АБС 1 | 40 A | ABS |
| 16 | АБС 2 | 20 A | ABS |
| 17 | DSC | — | — |
| 18 | H/L ОЧИСТКА/КРЫША | 20 A | Очиститель фар, люк (некоторые модели) |
| 19 | DEF | 30 A | Обогрев заднего стекла |
| 20 | TNS | 15 A | Габаритные огни, Освещение номерного знака, Система въезда с подсветкой |
| 21 | A/ C | 10 A | Кондиционер |
| 22 | ПРИЦЕП/ТКМ | 20 A | ТКМ (некоторые модели) |
| 23 | ГОЛОВА ПРИВЕТ ПРАВАЯ | 15 A | Дальний свет фары (правая) |
| 24 | ГОЛОВА ПРИВЕТ ЛЕВАЯ | 15 A | Дальний свет фары (левая) |
| 25 | ГОЛОВКА НИЖНЯЯ ПРАВАЯ | 15 A | Ближний свет фар (правая) |
| 26 | ГОЛОВКА LO LH | 15 A | Фара ближнего света (левая) |
| 27 | ETC | 10 A | Датчик положения акселератора (некоторые модели) |
| 28 | АНГЛ БАР 2 | 7,5 А | PCM |
| 29 | ECM | 10 A | Система управления двигателем |
| 30 | ИНЖ 2 | 10 A | Инжектор (некоторые модели) |
| 31 | АНГЛИЙСКИЙ БАР 1 | 15 A | Датчик расхода воздуха, клапан управления EGR |
| 32 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 33 | STOP | 10 A | Стоп-сигналы |
| 34 | HORN | 20 A | Horn |
| 35 | АНГ Б+ | 25 A | PCM |
| 36 | ОПАСНОСТЬ | 10 A | Предупреждение об опасности Хашеры, Сигналы поворота |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | П.ВЕТЕР2 | 30 A | Электрические стеклоподъемники |
| 2 | ВЫХОД 1 | 15 A | Розетка для аксессуаров |
| 3 | П.МИР | 7,5 А | Зеркало управления питанием |
| 4 | ВЫХОД 2 | 15 A | Розетка для аксессуаров |
| 5 | SCR | — | — |
| 6 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель лобового стекла |
| 7 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 8 | П/СТ/АНГБАР 3 | 7,5 А | Датчик Air How, гидроусилитель руля, клапан управления рециркуляцией отработавших газов |
| 9 | П.ВЕТЕР | 15 A | Электрические стеклоподъемники |
| 10 | A/B | 7,5 А | Усовершенствованная удерживающая система |
| 11 | ДВИГАТЕЛЬ | 15 A | Система управления двигателем |
| 12 | МЕТР | 15 A | Приборный щиток |
| 13 | ИЛЛЮМИ | 10 A | Подсветка приборной панели |
| 14 | ROOM | 15 A | Аудио система. Верхний свет |
| 15 | Р.ФОГ | — | — |
| 16 | СИРЕНА | — | — |
| 17 | SEAT | 20 A | Сиденье с подогревом (некоторые модели) |
| 18 | A/ C | 10 A | Кондиционер |
| 19 | R.WIP | 10 A | Стеклоочиститель и омыватель заднего стекла |
2011, 2012

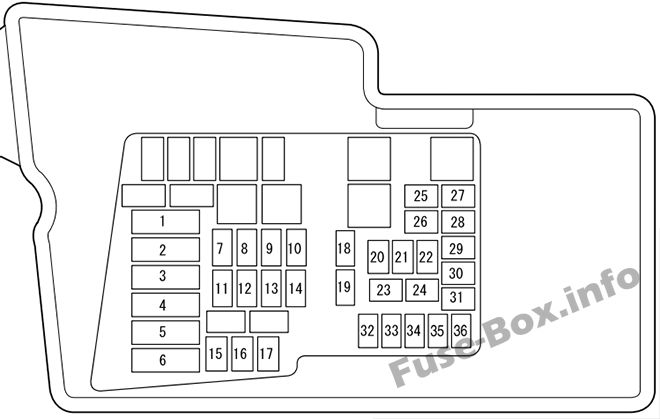

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | PCS | — | — |
| 2 | ВОЗДУХОДУВКА | 40 A | Кондиционер |
| 3 | ТОПЛИВНЫЙ НАСОС | 30 A | Топливный насос |
| 4 | ВЕНТИЛЯТОР 2 | 40 A | Охлаждающий вентилятор |
| 5 | ИГ КЛЮЧ 1 | 40 A | Для защиты различных цепей |
| 6 | ВЕНТИЛЯТОР 1 | 40 A | Охлаждающий вентилятор |
| 7 | СИДЕНЬЕ (D) | 30 A | Сиденье с электроприводом (некоторые модели) |
| 8 | ИНЖ 1 | 30 A | Система управления двигателем (некоторые модели) |
| 9 | СИДЕНЬЕ (P) | 30 A | Сиденье с электроприводом (некоторые модели) |
| 10 | BOSE | 30 A | Аудиосистема Bose (некоторые модели) |
| 11 | ДВИГАТЕЛЬ | 30 A | Система управления двигателем |
| 12 | D.LOCK | 20 A | Дверные замки с электроприводом |
| 13 | П.ВЕТЕР | 30 A | Электрические стеклоподъемники |
| 14 | ИГ КЛЮЧ 2 | 40 A | Для защиты различных цепей |
| 15 | АБС 1 | 40 A | ABS |
| 16 | АБС 2 | 20 A | ABS |
| 17 | DSC | — | — |
| 18 | H/L ОЧИСТКА/КРЫША | 20 A | Люк (некоторые модели) |
| 19 | DEF | 30 A | Обогрев заднего стекла |
| 20 | TNS | 15 A | Габаритные огни, Освещение номерного знака, Освещение |
| 21 | A/C | 10 A | Кондиционер |
| 22 | ПРИЦЕП/ТКМ | 20 A | Система управления коробкой передач (некоторые модели) |
| 23 | ГОЛОВА ПРИВЕТ ПРАВАЯ | 15 A | Дальний свет фары (правая) |
| 24 | ГОЛОВА ПРИВЕТ ЛЕВАЯ | 15 A | Дальний свет фары (левая) |
| 25 | ГОЛОВКА НИЖНЯЯ ПРАВАЯ | 15 A | Ближний свет фар (правая) |
| 26 | ГОЛОВКА LO LH | 15 A | Фара ближнего света (левая) |
| 27 | ETC | 10 A | Система управления двигателем (некоторые модели) |
| 28 | АНГЛ БАР 2 | 7,5 А | Система управления двигателем |
| 29 | ECM | 10 A | Система управления двигателем |
| 30 | ИНЖ 2 | 10 A | Система управления двигателем (некоторые модели) |
| 31 | АНГЛИЙСКИЙ БАР 1 | 15 A | Система управления двигателем |
| 32 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 33 | STOP | 10 A | Стоп-сигналы |
| 34 | HORN | 20 A | Horn |
| 35 | АНГ Б+ | 25 A | Система управления двигателем |
| 36 | ОПАСНОСТЬ | 10 A | Аварийная сигнализация, поворотники |

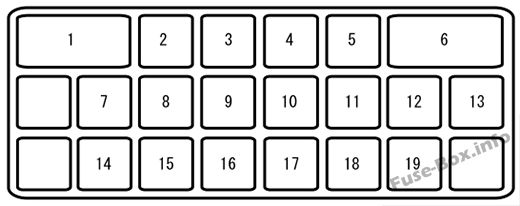

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | П.ВЕТЕР 2 | 30 A | Электрические стеклоподъемники |
| 2 | ВЫХОД 1 | 15 A | Розетка для аксессуаров |
| 3 | П.МИР | 7,5 А | Зеркало управления питанием |
| 4 | ВЫХОД 2 | 15 A | Розетка для аксессуаров |
| 5 | SCR | — | — |
| 6 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель лобового стекла |
| 7 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 8 | П/СТ/АНГБАР 3 | 7,5 А | Система управления двигателем |
| 9 | П.ВЕТЕР | — | — |
| 10 | A/B | 7,5 А | Воздушная подушка |
| 11 | ДВИГАТЕЛЬ | 15 A | Система управления двигателем |
| 12 | МЕТР | 15 A | Приборный щиток |
| 13 | ИЛЛЮМИ | 10 A | Подсветка приборной панели |
| 14 | ROOM | 15 A | Аудиосистема, Верхний свет |
| 15 | Р.ФОГ | — | — |
| 16 | СИРЕНА | — | — |
| 17 | SEAT | 20 A | Обогрев сиденья (некоторые модели) |
| 18 | A/C | 10 A | Кондиционер |
| 19 | R.WIP | 10 A | Стеклоочиститель и омыватель заднего стекла |
Дополнительная информация: Mazda CX-7 (2006-2012)
Mazda Motor Corporation — популярная автомобильная компания, базирующаяся в Японии. Уже более 100 лет Mazda производит в стране коммерческие автомобили высшего уровня. Известно, что компания производит 1,5 миллиона автомобилей по всему миру. Как ведущая автомобильная компания в Японии, у них есть широкий выбор автомобилей. Одной из очень популярных серий является Mazda CX 9.
Mazda CX 9 — среднеразмерный кроссовер производства компании. Производство этой модели автомобиля началось в апреле 2006 года компанией Mazda в Японии.
Mazda CX 9: первое поколение
Mazda CX 9 — кроссовер-внедорожник первого поколения. Впервые он был произведен в 2006 году и производился до 2016 года. Этот автомобиль среднего размера был разработан для роскошной и плавной езды. Хотя автомобиль сделан в Японии, он недоступен на японском рынке. Вместо этого у них есть Mazda 8.
Mazda CX 9 первого поколения оснащалась 3,5-литровым двигателем Ford V6. Но позже в 2006 году компания сменила двигатель на 3,7-литровый агрегат мощностью 204 кВт. Новый двигатель работал в паре с шестиступенчатой автоматической коробкой передач. Автомобиль был основан на платформе Ford CD3, которая является общей для многих автомобилей Ford и Mazda. Производители включили множество функций, чтобы сделать автомобиль безопасным. Он включает в себя стандартные функции безопасности, такие как мониторинг слепых зон, электронный контроль устойчивости, камера заднего вида, передние подушки безопасности при боковом ударе и контроль устойчивости при перекатывании. Он также включает в себя трехрядные боковые шторки безопасности для дополнительной защиты. В 2010 году автомобиль получил фейслифтинг. Однако изменение было незначительным. Они также включили две новые функции, включая громкую связь Bluetooth и трехзонный климат-контроль.
Mazda CX 9 — успешный коммерческий автомобиль от компании. Он имел неплохие продажи на зарубежных рынках. В настоящее время они запустили Mazda CX 9 второго поколения.
