Предохранители и реле Mazda CX-8 (2018-…)
Схемы относятся к указанным годам и вариантам Mazda CX-8 (2018-…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda CX-8 2018-…
Предохранители прикуривателя (розетки) в Mazda CX-8 являются № 54 «ВЫХОД» в блоке предохранителей моторного отсека и предохранители № 9 «F.ВЫПУСК», № 11 «R.ВЫХОД1» в блоке предохранителей салона.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

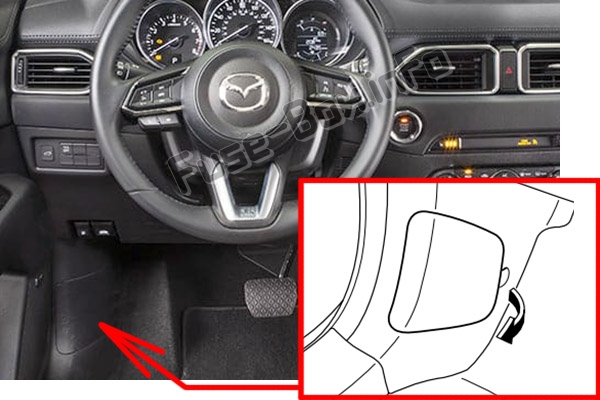

Блок предохранителей в салоне
Если электрическая система не работает, сначала проверьте предохранители на левой боковой панели автомобиля.

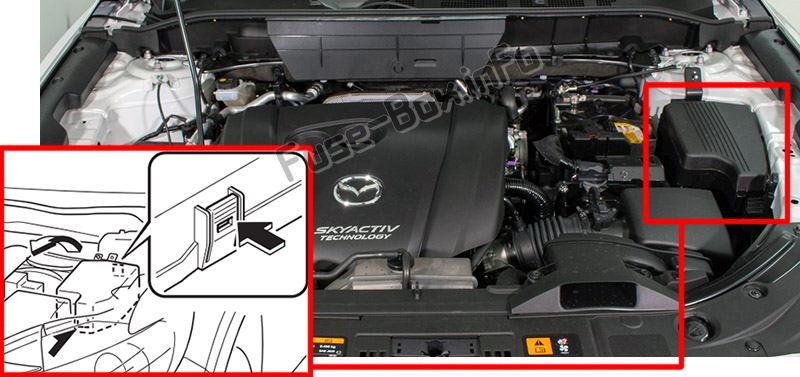

Блок предохранителей в моторном отсеке
Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, осмотрите блок предохранителей под капотом.
Схемы блока предохранителей
Схемы блока предохранителей
2018

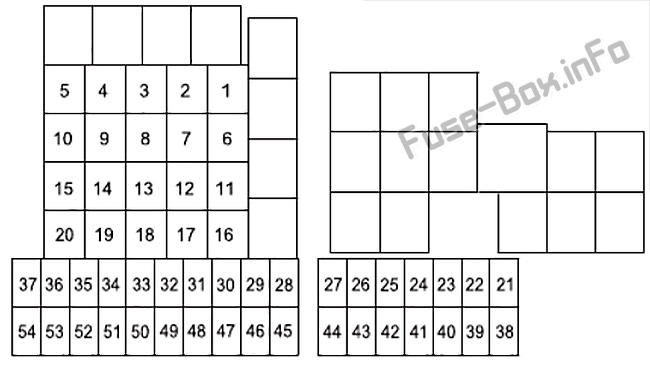

Моторного отсека
| № | Name | Номинал, Ампер | Описание |
|---|---|---|---|
| 1 | КАБИНА.+B | 50 A | Для защиты различных цепей |
| 2 | IG2 | 30 A | Для защиты различных цепей |
| 3 | ИНЖЕКТОР АНГЛИЙСКИЕ СУБТИТРЫ | 30 A | — |
| 4 | SCR1 EWT | 20 A | — |
| 5 | П. ОКНО1 | 30 A | — |
| 6 | НАГРЕВАТЕЛЬ | 20 A | Кондиционер |
| 7 | ДОБАВИТЬ ВЕНТИЛЯТОР | 40 A | Охлаждающий вентилятор |
| 8 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ.DEI | 20 A | — |
| 9 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 10 | DCDC DE | 40 A | Для защиты различных цепей |
| 11 | ЭПБ Р | 20 A | Электрический стояночный тормоз (EPB) (RH) |
| 12 | ЭПБ Л | 20 A | Электрический стояночный тормоз (EPB) (левый) |
| 13 | АУДИО DCDC РЕГ | 30 A | — |
| 14 | FAN GE | 30 A | — |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости |
| 17 | ФАН ДЕ | 40 A | Охлаждающий вентилятор |
| 18 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель переднего стекла |
| 19 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 20 | ДОБАВИТЬ ВЕНТИЛЯТОР | 30 A | — |
| 21 | ДВИГАТЕЛЬ.IG1 | 7,5 А | Система управления двигателем |
| 22 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 23 | АУДИО2 | 7,5 А | Аудио система |
| 24 | МЕТР2 | 7,5 А | Приборный щиток |
| 25 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 27 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем |
| 28 | AT | 15 A | Система управления коробкой передач, замок зажигания |
| 29 | Ч/ЧИСТЫЙ | 20 A | — |
| 30 | A/C | 7,5 А | Кондиционер |
| 31 | НА НАСОСЕ | 15 A | Система управления коробкой передач |
| 32 | HORN | 15 A | Horn |
| 33 | Р.ВАЙПЕР | 15 A | Стеклоочиститель заднего стекла |
| 34 | H/L HI | 20 A | Дальний свет фар |
| 35 | СТ. НАГРЕВАТЕЛЬ | 15 A | Рулевое колесо с подогревом |
| 36 | FOG | 15 A | Противотуманные огни |
| 37 | АНГ+Б | 7,5 А | Система управления двигателем |
| 38 | В/Н НИЗКИЙ Л | 15 A | Фара ближнего света (левая) |
| 39 | ДВИГАТЕЛЬ4 | 15 A | — |
| 40 | — | — | — |
| 41 | МЕТР1 | 10 A | Приборный щиток |
| 42 | SRS1 | 7,5 А | Воздушная подушка |
| 43 | BOSE | 25 A | Модель со звуковой системой Bose |
| 44 | АУДИО1 | 15 A | Аудио система |
| 45 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости |
| 46 | ТОПЛИВНЫЙ НАСОС | 15 A | — |
| 47 | ТОПЛИВО ТЕПЛОЕ | 25 A | Подогреватель топлива |
| 48 | TAIL | 15 A | Задние фонари, Освещение номерного знака |
| 49 | SCR2 ТОПЛИВНЫЙ НАСОС2 | 25 A | — |
| 50 | ОПАСНОСТЬ | 25 A | Сигнализаторы аварийной сигнализации. Указатели поворота, Задние фонари, Габаритные огни |
| 51 | В/Н НИЗКИЙ П | 15 A | Ближний свет фар (правая) |
| 52 | ВЫХОД | 25 A | Розетки для аксессуаров |
| 53 | STOP | 10 A | Стоп-сигналы |
| 54 | ROOM | 15 A | Для защиты различных цепей |

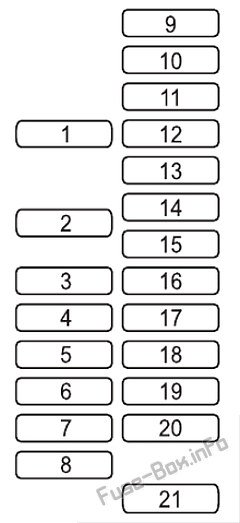

Пассажирский салон
| № | Name | Номинал, Ампер | Описание |
|---|---|---|---|
| 1 | П.СИДЕНЬЕ D | 30 A | Сиденье с электроприводом |
| 2 | P.WINDOW3 | 30 A | Электрические стеклоподъемники |
| 3 | R.ВЫХОД3 | 15 A | — |
| 4 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 5 | ESCL | 15 A | Электронная блокировка руля |
| 6 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 7 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Подогрев сиденья |
| 8 | ЛЮК | 10 A | — |
| 9 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 10 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 11 | R.ВЫХОД1 | 15 A | Розетки для аксессуаров |
| 12 | SCR3 | 15 A | — |
| 13 | SCR4 | 15 A | — |
| 14 | R.ВЫХОД2 | 15 A | — |
| 15 | USB | 7,5 А | USB-розетка |
| 16 | PLG | 20 A | Задняя дверь с электроприводом |
| 17 | M.DEF | 7,5 А | Обогрев зеркал |
| 18 | ЗАДНЕЕ СИДЕНЬЕ W | 20 A | Подогрев сиденья |
| 19 | — | — | — |
| 20 | В ИНДЕ | 7,5 А | Индикатор переключения передач |
| 21 | П.СИДЕНЬЕ П | 30 A | Сиденье с электроприводом |
