Предохранители и реле Mazda CX-9 (2006-2015)
Схемы относятся к указанным годам и вариантам Mazda CX-9 (2006-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda CX-9 2006-2015 гг.
Предохранители прикуривателя (розетка): № 1 «ВЫХОД ПЕРЕДН.» (Дополнительная розетка — спереди) в блоке предохранителей в салоне и предохранители № 17 (2007–2012 гг.) или № 19 (с 2013 г.) «ВЫХОДНОЙ CTR» (Дополнительная розетка — Центральная), № 18 (2007 г.) -2012) или #20 (с 2013) «ВЫХОД ЗАДН.» (розетка для аксессуаров — сзади) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, осмотрите блок предохранителей под капотом.

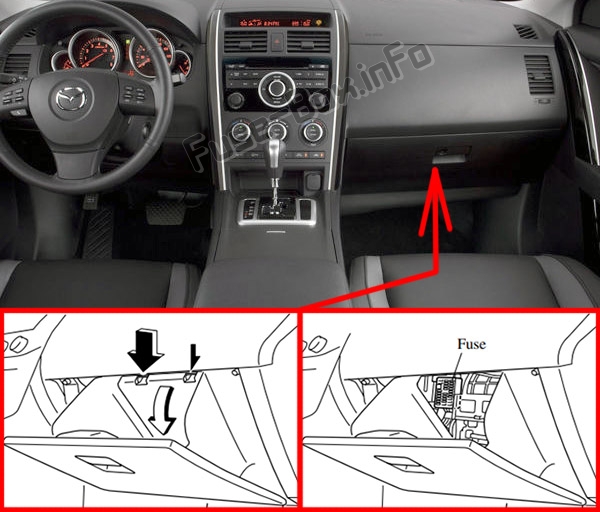

Пассажирский салон
Блок предохранителей расположен за перчаточным ящиком.
Откройте перчаточный ящик, снимите крышку, вытащите предохранитель прямо с помощью съемника предохранителя, расположенного на блоке предохранителей, расположенном в моторном отсеке.

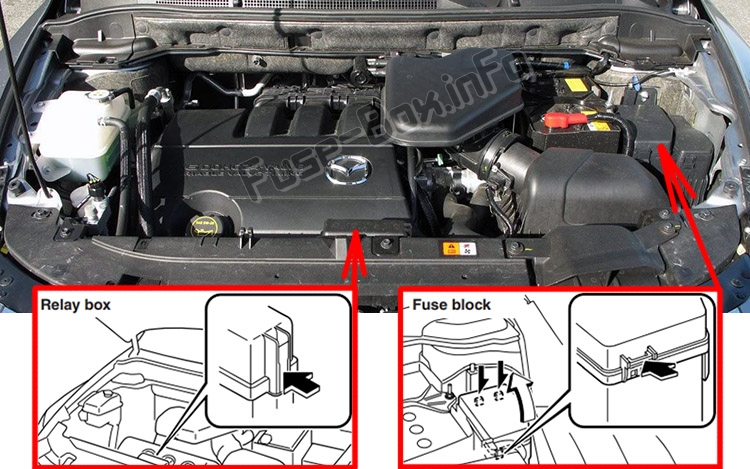

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
2007, 2008, 2009, 2010

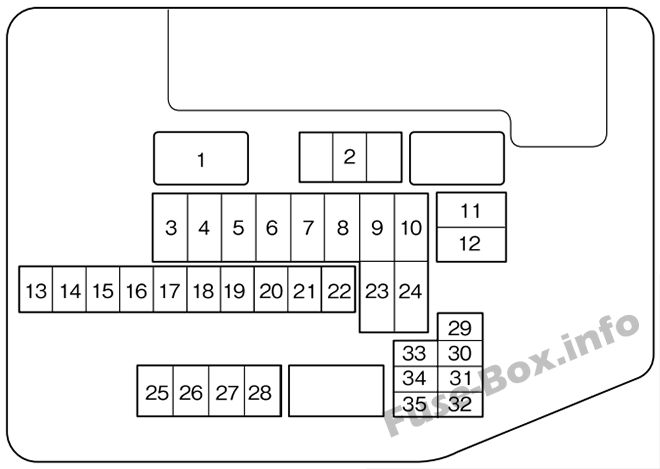

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | MAIN | 150A | Для защиты всех цепей |
| 2 | ДВИГАТЕЛЬ | 20A | Система управления коробкой передач |
| 3 | R НАГРЕВАТЕЛЬ | 40A | Обогреватель |
| 4 | П.СИДЕНЬЕ R | 30A | Сиденье с электроприводом (правое) (некоторые модели) |
| 5 | НАГРЕВАТЕЛЬ | 50A | Обогреватель |
| 6 | IGKEY2 | 40A | Для защиты различных цепей |
| 7 | FAN1 | 30А (некоторые модели) | Охлаждающий вентилятор |
| 7 | FAN1 | 40А (некоторые модели) | Охлаждающий вентилятор |
| 8 | П.СИДЕНЬЕ L | 40A | Сиденье с электроприводом (левое) (некоторые модели) |
| 9 | УДАЛЕНИЕ ТУМАНА | 30A | Обогрев заднего стекла |
| 10 | BTN | 40A | Для защиты различных цепей |
| 11 | ТОПЛИВНЫЙ НАСОС | 30A | Топливный насос |
| 12 | IGKEY1 | 30A | Для защиты различных цепей |
| 13 | FOG | 15A | Противотуманные огни |
| 14 | АБС (СОЛ) | 30A | соленоид АБС |
| 15 | D/L | 25A | Дверные замки с электроприводом |
| 16 | ROOM | 15A | Верхний свет |
| 17 | ВЫХОДНОЙ CTR | 15A | Гнездо для аксессуаров (центр) |
| 18 | ВЫХОД ЗАДН. | 15A | Гнездо для аксессуаров (сзади) |
| 19 | мощность переменного тока | 15A | Потолочный люк (некоторые модели), преобразователь постоянного/переменного тока |
| 20 | С.ТЕПЛО | 15A | Обогрев сиденья (некоторые модели) |
| 21 | МАГНИТ КОНДИЦИОНЕРА | 10A | Кондиционер |
| 22 | BOSE | 25A | Аудиосистема (модель с Bose Sound System) (некоторые модели) |
| 23 | FAN2 | 30А (некоторые модели) | Охлаждающий вентилятор |
| 23 | FAN2 | 40А (некоторые модели) | Охлаждающий вентилятор |
| 24 | ABS | 50A | ABS |
| 25 | ИС КАТУШКА | 25A | Система зажигания |
| 26 | В/Н НИЗКИЙ Л | 15A | Левая фара (ближний свет) |
| 27 | В/Н НИЗКИЙ П | 15A | Фара-правая (ближний свет) |
| 28 | В/Н ВЫСОКИЙ | 20A | Фара-дальний свет (дальний свет) |
| 29 | ОПАСНОСТЬ | 15A | Сигнализаторы опасности |
| 30 | АНГ +В | 10A | PCM |
| 31 | HORN | 15A | Horn |
| 32 | STOP | 7.5A | Стоп-сигналы |
| 33 | ЭГИ ИНЖ | 10A | Система управления двигателем |
| 34 | АНГЛ БАР | 20A | Датчик расхода воздуха, клапан управления EGR |
| 35 | АНГЛ БАР 2 | 7.5A | PCM |
Релейная коробка
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | INJ | 7.5A | Форсунки |
| 2 | — | — | — |
| 3 | — | — | — |

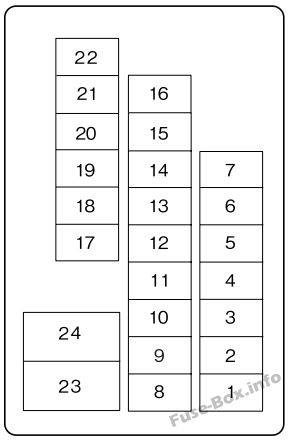

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ВЫХОД ПЕРЕДН. | 15A | Гнездо для аксессуаров (спереди) |
| 2 | ЗЕРКАЛО | 7.5A | Зеркало управления питанием |
| 3 | — | — | — |
| 4 | МЕТР | 10A | Приборный щиток |
| 5 | SAS | 7.5A | АБС, подушка безопасности |
| 6 | АНГ.ИГА | 7.5A | Система управления двигателем |
| 7 | STA | 7.5A | Система зажигания |
| 8 | — | — | — |
| 9 | A/C | 7.5A | Кондиционер |
| 10 | Р.ВАЙПЕР | 15A | Стеклоочиститель и омыватель заднего стекла |
| 11 | ТРЕЙЛЕР | — | — |
| 12 | П. ПОДЪЕМНЫЕ ВОРОТА | 20A | Подъемные ворота с электроприводом (некоторые модели) |
| 13 | ЛЮК | 15A | Люк (некоторые модели) |
| 14 | АУДИО | 10A | Аудио система |
| 15 | M.DEF | 10A | Обогрев зеркал (некоторые модели) |
| 16 | — | — | — |
| 17 | TAIL | 10A | Задний свет |
| 18 | ИЛЛЮМИ | 10A | Подсветка приборной панели |
| 19 | INJ | 7.5A | Форсунки |
| 20 | — | — | — |
| 21 | ВЫХОДНОЙ CTR | — | — |
| 22 | ВЫХОД ЗАДН. | — | — |
| 23 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 30A | Стеклоочиститель и омыватель лобового стекла |
| 24 | П.ВЕТЕР | 30A | Электрические стеклоподъемники |
2011, 2012
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | MAIN | 150 А | Для защиты всех цепей |
| 2 | ДВИГАТЕЛЬ | 20 A | Система управления двигателем |
| 3 | R НАГРЕВАТЕЛЬ | 40 A | Обогреватель |
| 4 | П.СИДЕНЬЕ R | 30 A | Сиденье с электроприводом (правое) (некоторые модели) |
| 5 | НАГРЕВАТЕЛЬ | 50 A | Обогреватель |
| 6 | IGKEY2 | 40 A | Для защиты различных цепей |
| 7 | FAN1 | 30 А (некоторые модели) | Охлаждающий вентилятор |
| 7 | FAN1 | 40 А (некоторые модели) | Охлаждающий вентилятор |
| 8 | П.СИДЕНЬЕ L | 40 A | Сиденье с электроприводом (левое) (некоторые модели) |
| 9 | УДАЛЕНИЕ ТУМАНА | 30 A | Обогрев заднего стекла |
| 10 | BTN | 50 A | Для защиты различных цепей |
| 11 | ТОПЛИВНЫЙ НАСОС | 30 A | Топливный насос |
| 12 | IGKEY1 | 30 A | Для защиты различных цепей |
| 13 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 14 | АБС (СОЛ) | 30 A | ABS |
| 15 | D/L | 25 A | Дверные замки с электроприводом |
| 16 | ROOM | 15 A | Верхний свет |
| 17 | ВЫХОДНОЙ CTR | 15 A | Гнездо для аксессуаров (центр) |
| 18 | ВЫХОД ЗАДН. | 15 A | Гнездо для аксессуаров (сзади) |
| 19 | мощность переменного тока | 15 A | Люк (некоторые модели), преобразователь постоянного/переменного тока (некоторые модели) |
| 20 | С.ТЕПЛО | 15 A | Обогрев сиденья (некоторые модели) |
| 21 | МАГНИТ КОНДИЦИОНЕРА | 10 A | Кондиционер |
| 22 | BOSE | 25 A | Аудиосистема (модель с Bose Sound System) (некоторые модели) |
| 23 | FAN2 | 30 А (некоторые модели) | Охлаждающий вентилятор |
| 23 | FAN2 | 40 А (некоторые модели) | Охлаждающий вентилятор |
| 24 | ABS | 50 A | ABS |
| 25 | ИС КАТУШКА | 25 A | Система управления двигателем |
| 26 | В/Н НИЗКИЙ Л | 15 A | Левая фара (ближний свет) |
| 27 | В/Н НИЗКИЙ П | 15 A | Фара-правая (ближний свет) |
| 28 | В/Н ВЫСОКИЙ | 20 A | Фара-дальний свет (дальний свет) |
| 29 | ОПАСНОСТЬ | 15 A | Сигнализаторы опасности |
| 30 | АНГ+Б | 10 A | PCM |
| 31 | HORN | 15 A | Horn |
| 32 | STOP | 7,5 А | Стоп-сигналы |
| 33 | ЭГИ ИНЖ | 10 A | Система управления двигателем |
| 34 | АНГЛ БАР | 20 A | Система управления двигателем |
| 35 | АНГЛ БАР 2 | 7,5 А | PCM |
Релейная коробка
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | INJ | 7.5A | Система управления двигателем |
| 2 | — | — | — |
| 3 | — | — | — |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ВЫХОД ПЕРЕДН. | 15 A | Гнездо для аксессуаров (спереди) |
| 2 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 3 | — | — | — |
| 4 | МЕТР | 10 A | Приборный щиток |
| 5 | SAS | 7,5 А | АБС, подушка безопасности |
| 6 | АНГ.ИГА | 7,5 А | Система управления двигателем |
| 7 | STA | 7,5 А | Система зажигания |
| 8 | — | — | — |
| 9 | A/C | 7,5 А | Кондиционер |
| 10 | Р.ВАЙПЕР | 15 A | Стеклоочиститель и омыватель заднего стекла |
| 11 | ТРЕЙЛЕР | — | — |
| 12 | П. ПОДЪЕМНЫЕ ВОРОТА | 20 A | Подъемные ворота с электроприводом (некоторые модели) |
| 13 | ЛЮК | 15 A | Люк (некоторые модели) |
| 14 | АУДИО | 10 A | Аудиосистема (некоторые модели) |
| 15 | M.DEF | 10 A | Обогрев зеркал (некоторые модели) |
| 16 | P/W | 25 A | Электрические стеклоподъемники (со стороны пассажира) |
| 17 | TAIL | 10 A | Задний свет |
| 18 | ИЛЛЮМИ | 10 A | Подсветка приборной панели |
| 19 | INJ | 7,5 А | Система управления двигателем |
| 20 | — | — | — |
| 21 | ВЫХОДНОЙ CTR | — | — |
| 22 | ВЫХОД ЗАДН. | — | — |
| 23 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 30 A | Стеклоочиститель и омыватель лобового стекла |
| 24 | П.ВЕТЕР | 30 A | Электрические стеклоподъемники (со стороны водителя) |
2013, 2014, 2015

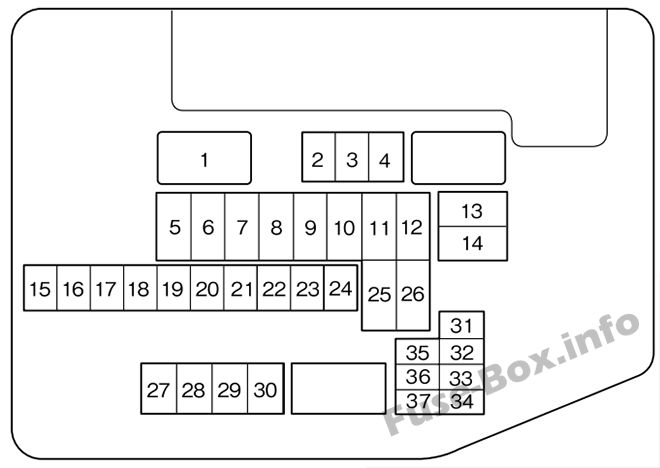

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | MAIN | 150 А | Для защиты всех цепей |
| 2 | — | — | — |
| 3 | ДВИГАТЕЛЬ | 20 A | Система управления двигателем |
| 4 | H/LR (с ксеноновыми фарами Fusion) | 15 A | Фара (правая) |
| 4 | H/L HI RY (с галогенными фарами) | 15 A | Для защиты различных цепей (некоторые модели) |
| 5 | R НАГРЕВАТЕЛЬ | 40 A | Обогреватель |
| 6 | П.СИДЕНЬЕ R | 30 A | Сиденье с электроприводом (правое) (некоторые модели) |
| 7 | НАГРЕВАТЕЛЬ | 50 A | Обогреватель |
| 8 | ИГКИ 2 | 40 A | Для защиты различных цепей |
| 9 | ВЕНТИЛЯТОР 1 | 30 А (некоторые модели) | Охлаждающий вентилятор |
| 9 | ВЕНТИЛЯТОР 1 | 40 А (некоторые модели) | Охлаждающий вентилятор |
| 10 | П.СИДЕНЬЕ L | 40 A | Сиденье с электроприводом (левое) (некоторые модели) |
| 11 | УДАЛЕНИЕ ТУМАНА | 30 A | Обогрев заднего стекла |
| 12 | BTN | 50 A | Для защиты различных цепей |
| 13 | ТОПЛИВНЫЙ НАСОС | 30 A | Топливный насос |
| 14 | ИГКИ 1 | 30 A | Для защиты различных цепей |
| 15 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 16 | АБС (СОЛ) | 30 A | ABS |
| 17 | D/L | 25 A | Дверные замки с электроприводом |
| 18 | ROOM | 15 A | Верхний свет |
| 19 | ВЫХОДНОЙ CTR | 15 A | Гнездо для аксессуаров (центр) |
| 20 | ВЫХОД ЗАДН. | 15 A | Гнездо для аксессуаров (сзади) |
| 21 | мощность переменного тока | 15 A | Люк (некоторые модели), преобразователь постоянного/переменного тока (некоторые модели) |
| 22 | С.ТЕПЛО | 15 A | Обогрев сиденья (некоторые модели) |
| 23 | МАГНИТ КОНДИЦИОНЕРА | 10 A | Кондиционер |
| 24 | BOSE | 25 A | Аудиосистема (модель с Bose Sound System) (некоторые модели) |
| 25 | ВЕНТИЛЯТОР 2 | 30 А (некоторые модели) | Охлаждающий вентилятор |
| 25 | ВЕНТИЛЯТОР 2 | 40 А (некоторые модели) | Охлаждающий вентилятор |
| 26 | ABS | 50 A | ABS |
| 27 | ИС КАТУШКА | 25 A | Система управления двигателем |
| 28 | H/L L (с ксеноновыми фарами) | 15 A | Фара (левая) |
| 28 | В/Н НИЗКИЙ Л (с галогенными фарами) | 15 A | Фара ближнего света (левая) |
| 29 | - (с ксеноновыми фарами) | — | — |
| 29 | В/Н НИЗКИЙ П (с галогенными фарами) | 15 A | Ближний свет фар (правая) |
| 30 | - (с ксеноновыми фарами) | — | — |
| 30 | В/Н ВЫСОКИЙ (с галогенными фарами) | 20 A | Дальний свет фар |
| 31 | ОПАСНОСТЬ | 15 A | Аварийная сигнализация, указатели поворота |
| 32 | АНГ +В | 10 A | Система управления двигателем |
| 33 | HORN | 15 A | Horn |
| 34 | STOP | 7,5 А | Стоп-сигналы |
| 35 | ЭГИИНЖ | 10 A | Система управления двигателем |
| 36 | АНГЛ БАР | 20 A | Система управления двигателем |
| 37 | АНГЛ БАР 2 | 7,5 А | Система управления двигателем |
Релейная коробка
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | INJ | 7.5A | Система управления двигателем |
| 2 | — | — | — |
| 3 | — | — | — |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ВЫХОД ПЕРЕДН. | 15 A | Гнездо для аксессуаров (спереди) |
| 2 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 3 | С/У-ИГ1 | 15 A | Для защиты различных цепей |
| 4 | МЕТР | 10 A | Приборный щиток |
| 5 | SAS | 7,5 А | АБС, подушка безопасности |
| 6 | АНГЛ. ИГА | 7,5 А | Система управления двигателем |
| 7 | STA | 7,5 А | Система управления двигателем |
| 8 | — | — | — |
| 9 | A/C | 7,5 А | Кондиционер |
| 10 | Р.ВАЙПЕР | 15 A | Стеклоочиститель заднего стекла |
| 11 | — | — | — |
| 12 | П. ПОДЪЕМНЫЕ ВОРОТА | 20 A | Подъемные ворота с электроприводом (некоторые модели) |
| 13 | ЛЮК | 15 A | Люк (некоторые модели) |
| 14 | АУДИО | 10 A | Аудио система |
| 15 | M.DEF | 10 A | Обогрев зеркал (некоторые модели) |
| 16 | P/W | 25 A | Электрические стеклоподъемники (со стороны пассажира) |
| 17 | TAIL | 10 A | Задние фонари, Габаритные огни, Освещение номерного знака, Боковые габаритные огни |
| 18 | ИЛЛЮМИ | 10 A | Подсветка панели приборов |
| 19 | INJ | 7,5 А | Система управления двигателем |
| 20 | — | — | — |
| 21 | ВЫХОДНОЙ CTR | — | — |
| 22 | ВЫХОД ЗАДН. | — | — |
| 23 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 30 A | Стеклоочиститель и омыватель лобового стекла |
| 24 | П.ВЕТЕР | 30 A | Электрические стеклоподъемники (со стороны водителя) |
Дополнительная информация: Mazda CX-9 (2006-2015)
Mazda Motor Corporation — популярная автомобильная компания, базирующаяся в Японии. Уже более 100 лет Mazda производит в стране коммерческие автомобили высшего уровня. Известно, что компания производит 1,5 миллиона автомобилей по всему миру. Как ведущая автомобильная компания в Японии, у них есть широкий выбор автомобилей. Одной из очень популярных серий является Mazda CX 9.
Mazda CX 9 — среднеразмерный кроссовер производства компании. Производство этой модели автомобиля началось в апреле 2006 года компанией Mazda в Японии.
Mazda CX 9: первое поколение
Mazda CX 9 — кроссовер-внедорожник первого поколения. Впервые он был произведен в 2006 году и производился до 2016 года. Этот автомобиль среднего размера был разработан для роскошной и плавной езды. Хотя автомобиль сделан в Японии, он недоступен на японском рынке. Вместо этого у них есть Mazda 8.
Mazda CX 9 первого поколения оснащалась 3,5-литровым двигателем Ford V6. Но позже в 2006 году компания сменила двигатель на 3,7-литровый агрегат мощностью 204 кВт. Новый двигатель работал в паре с шестиступенчатой автоматической коробкой передач. Автомобиль был основан на платформе Ford CD3, которая является общей для многих автомобилей Ford и Mazda. Производители включили множество функций, чтобы сделать автомобиль безопасным. Он включает в себя стандартные функции безопасности, такие как мониторинг слепых зон, электронный контроль устойчивости, камера заднего вида, передние подушки безопасности при боковом ударе и контроль устойчивости при перекатывании. Он также включает в себя трехрядные боковые шторки безопасности для дополнительной защиты. В 2010 году автомобиль получил фейслифтинг. Однако изменение было незначительным. Они также включили две новые функции, включая громкую связь Bluetooth и трехзонный климат-контроль.
Mazda CX 9 — успешный коммерческий автомобиль от компании. Он имел неплохие продажи на зарубежных рынках. В настоящее время они запустили Mazda CX 9 второго поколения.
