Предохранители и реле Mazda CX-9 (2016-2020..)
Схемы относятся к указанным годам и вариантам Mazda CX-9 (2016-2020..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda CX-9 2016-2020…
Предохранители прикуривателя (розетка):№3 «R.ВЫХОД3», №14 «F.ВЫПУСК», №15 (с 2018 г.) «R.ВЫХОД1» в блоке предохранителей салона и предохранитель №52 «R.ВЫХОД2» в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители с левой стороны автомобиля.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, осмотрите блок предохранителей под капотом.

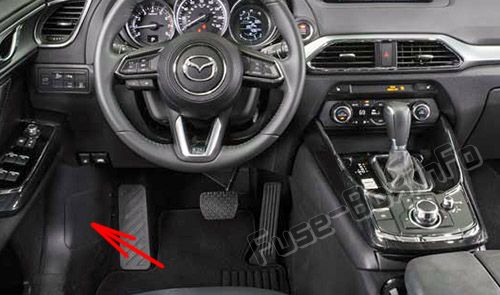

Пассажирский салон
Блок предохранителей расположен с левой стороны автомобиля.

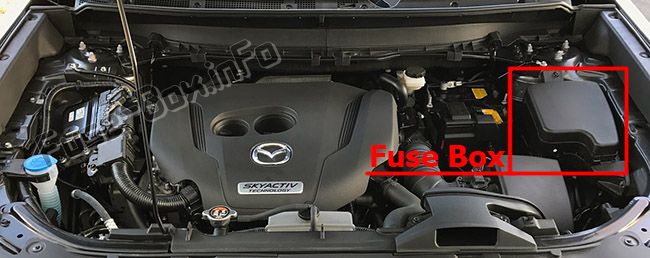

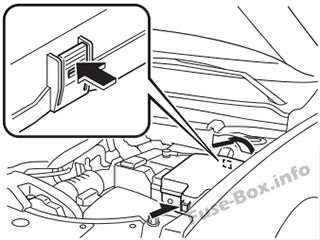

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2016, 2017

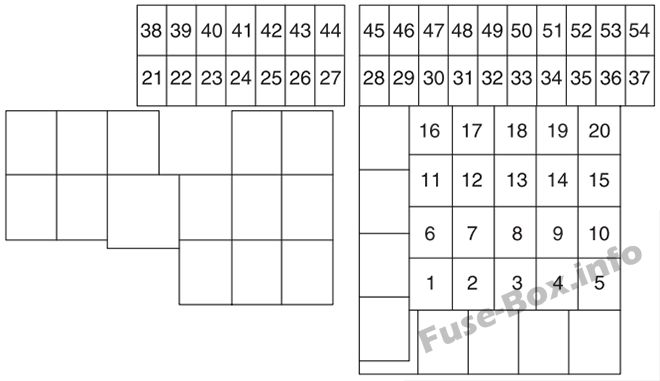

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ.DEI | 20 A | — |
| 2 | IG2 | 30 A | Для защиты различных цепей |
| 3 | ИНЖЕКТОР | 30 A | Система управления двигателем |
| 4 | — | — | — |
| 5 | П. ОКНО 1 | 30 A | Электрические стеклоподъемники (некоторые модели) |
| 6 | — | — | — |
| 7 | — | — | — |
| 8 | EVVT | 20 A | Система управления двигателем |
| 9 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 10 | — | — | — |
| 11 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 12 | ЭПБ Л | 20 A | Электрический стояночный тормоз (левый) |
| 13 | АУДИО | 40 A | Аудио система |
| 14 | ЭПБ Р | 20 A | Электрический стояночный тормоз (правый) |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости |
| 17 | КАБИНА.+B | 50 A | Для защиты различных цепей |
| 18 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель переднего стекла |
| 19 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 20 | — | — | — |
| 21 | ДВИГАТЕЛЬ.IG1 | 7,5 А | Система управления двигателем |
| 22 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 23 | В/Н НИЗКИЙ Л | 15 A | Фара ближнего света (левая) |
| 24 | В/Н НИЗКИЙ R1 | 15 A | — |
| 25 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 26 | ENG1NE2 | 15 A | Система управления двигателем |
| 27 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем |
| 28 | AT | 15 A | Система управления коробкой передач |
| 29 | Ч/ЧИСТЫЙ | 20 A | — |
| 30 | A/C | 7,5 А | Кондиционер |
| 31 | НА НАСОСЕ | 15 A | — |
| 32 | STOP | 10 A | Стоп-сигналы |
| 33 | Р.ВАЙПЕР | 15 A | Стеклоочиститель заднего стекла |
| 34 | H/L HI | 20 A | Дальний свет фар |
| 35 | В/Н НИЗКИЙ R2 | 15 A | Ближний свет фар (правая) |
| 36 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 37 | АНГ.+Б | 7,5 А | Система управления двигателем |
| 38 | АУДИО2 | 7,5 А | Аудио система |
| 39 | ИНТЕРЬЕР | 10 A | Верхний свет |
| 40 | МЕТР2 | 15 A | — |
| 41 | МЕТР1 | 10 A | Приборный щиток |
| 42 | SRS1 | 7,5 А | Воздушная подушка |
| 43 | АУДИО4 | 10 A | Аудиосистема (некоторые модели) |
| 44 | АУДИО1 | 25 A | Аудио система |
| 45 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости |
| 46 | — | — | — |
| 47 | СТ.НАГРЕВАТЕЛЬ | 15 A | Рулевое колесо с подогревом (некоторые модели) |
| 48 | TAIL | 15 A | Парковочные огни |
| 49 | ТОПЛИВНЫЙ НАСОС2 | 25 A | Топливная система |
| 50 | ОПАСНОСТЬ | 25 A | Аварийная сигнализация, указатели поворота, задние фонари |
| 51 | DRL | 15 A | Дневные ходовые огни |
| 52 | R.ВЫХОД2 | 15 A | Розетки для аксессуаров |
| 53 | HORN | 15 A | Horn |
| 54 | ROOM | 25 A | Для защиты различных цепей |

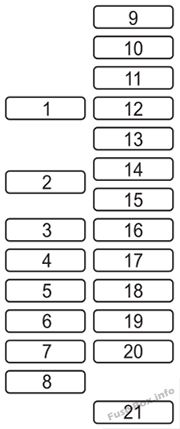

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | П.СИДЕНЬЕ D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 2 | P.WINDOW3 | 30 A | Электрические стеклоподъемники (некоторые модели) |
| 3 | R.ВЫХОД3 | 15 A | Розетки для аксессуаров |
| 4 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 5 | PLG | 20 A | Задняя дверь с электроприводом |
| 6 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 7 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Подогрев сиденья |
| 8 | SRS2/ESCL | 15 A | — |
| 9 | ЛЮК | 10 A | Люк |
| 10 | ИНТЕРЬЕР2 | 15 A | Аудио система |
| 11 | АНГ+ББ | 7,5 А | Система управления двигателем |
| 12 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 13 | В ИНДЕ | 7,5 А | Индикатор переключения передач |
| 14 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 15 | R.ВЫХОД1 | 15 A | — |
| 16 | — | — | — |
| 17 | M.DEF | 7,5 А | Обогрев зеркал |
| 18 | — | — | — |
| 19 | АУДИО3 | 15 A | Аудио система |
| 20 | — | — | — |
| 21 | П.СИДЕНЬЕ П | 30 A | Сиденье с электроприводом (некоторые модели) |
2018, 2019, 2020
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ. ДЭИ | 20 A | Антиобледенитель стеклоочистителей (некоторые модели) |
| 2 | IG2 | 30 A | Для защиты различных цепей |
| 3 | ИНЖЕКТОР | 30 A | Система управления двигателем |
| 4 | — | — | — |
| 5 | П. ОКНО 1 | 30 A | — |
| 6 | P.SEAT RL | 30 A | 2018-2019: Не используется; 2020: Сиденье с электроприводом |
| 7 | — | — | — |
| 8 | EVVT | 20 A | Система управления двигателем |
| 9 | УДАЛЕНИЕ ТУМАНА | 40 A | Обогрев заднего стекла |
| 10 | СТ.НАГРЕВАТЕЛЬ2 | 20 A | 2018-2019: Не используется; 2020: Рулевое колесо с подогревом |
| 11 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 12 | ЭПБ Л | 20 A | Электрический стояночный тормоз (EPB) (LH) |
| 13 | АУДИО | 40 A | Аудио система |
| 14 | ЭПБ Р | 20 A | Электрический стояночный тормоз (EPB) (RH) |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости |
| 17 | КАБИНА.+B | 50 A | Для защиты различных цепей |
| 18 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель переднего стекла |
| 19 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 20 | — | — | — |
| 21 | ДВИГАТЕЛЬ.IG1 | 7,5 А | Система управления двигателем |
| 22 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 23 | В/Н НИЗКИЙ Л | 15 A | Фара ближнего света (левая) |
| 24 | В/Н НИЗКИЙ R1 | 15 A | — |
| 25 | ДВИГАТЕЛЬ3 | 15 A | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 27 | ДВИГАТЕЛЬ1 | 15 A | Система управления двигателем |
| 28 | AT | 15 A | 2018: Система управления коробкой передач; 2019-2020: Система управления коробкой передач, замок зажигания |
| 29 | Ч/ЧИСТЫЙ | 20 A | — |
| 30 | A/C | 7,5 А | Кондиционер |
| 31 | НА НАСОСЕ | 15 A | — |
| 32 | STOP | 10 A | Стоп-сигналы |
| 33 | Р.ВАЙПЕР | 15 A | 2018: Стеклоочиститель заднего стекла; 2019-2020: Стеклоочиститель заднего стекла, Противоугонная система (Некоторые модели) |
| 34 | H/L HI | 20 A | Дальний свет фар |
| 35 | В/Н НИЗКИЙ R2 | 15 A | Ближний свет фар (правая) |
| 36 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 37 | АНГ.+Б | 7,5 А | Система управления двигателем |
| 38 | АУДИО2 | 7,5 А | Аудиосистема (некоторые модели) |
| 39 | ИНТЕРЬЕР | 10 A | 2018: Верхний свет; 2019-2020: Для защиты различных цепей |
| 40 | МЕТР2 | 15 A | — |
| 41 | МЕТР1 | 10 A | Приборный щиток |
| 42 | SRS1 | 7,5 А | Воздушная подушка |
| 43 | АУДИО4 | 10 A | Аудиосистема (некоторые модели) |
| 44 | АУДИО1 | 25 A | Аудиосистема (некоторые модели) |
| 45 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости |
| 46 | — | — | — |
| 47 | СТ. НАГРЕВАТЕЛЬ | 15 A | 2018-2019: Подогрев руля (Некоторые модели); 2020: Не используется |
| 48 | TAIL | 15 A | Парковочные огни |
| 49 | ТОПЛИВНЫЙ НАСОС2 | 25 A | Топливная система |
| 50 | ОПАСНОСТЬ | 25 A | Аварийная сигнализация, указатели поворота, задние фонари |
| 51 | DRL | 15 A | Дневные ходовые огни |
| 52 | R.ВЫХОД2 | 15 A | Розетки для аксессуаров |
| 53 | HORN | 15 A | Horn |
| 54 | ROOM | 25 A | Для защиты различных цепей |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | П.СИДЕНЬЕ D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 2 | P.WINDOW3 | 30 A | Электрические стеклоподъемники |
| 3 | R.ВЫХОД3 | 15 A | Розетки для аксессуаров |
| 4 | P.WINDOW2 | 25 A | Электрические стеклоподъемники |
| 5 | PLG | 20 A | Задняя дверь с электроприводом (некоторые модели) |
| 6 | D.LOCK | 25 A | Дверные замки с электроприводом |
| 7 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Сиденье с подогревом (некоторые модели) |
| 8 | SRS2/ESCL | 15 A | Тягово-сцепное устройство (некоторые модели) |
| 9 | ЛЮК | 10 A | Люк (некоторые модели) |
| 10 | ИНТЕРЬЕР2 | 15 A | Аудио система |
| 11 | АНГ+ББ | 7,5 А | Система управления двигателем |
| 12 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 13 | В ИНДЕ | 7,5 А | Индикатор переключения передач |
| 14 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 15 | R.ВЫХОД1 | 15 A | Дополнительные розетки (некоторые модели) |
| 16 | USB | 15 A | 2018-2019: Не используется; 2020: USB-розетка |
| 17 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
| 18 | R.SEAT.ТЕПЛ. | 20 A | Сиденье с подогревом (некоторые модели) |
| 19 | АУДИО3 | 15 A | Аудио система |
| 20 | П.СИДЕНЬЕ ЗАДН. | 30 A | 2018-2019: Не используется; 2020: Сиденье с электроприводом |
| 21 | П.СИДЕНЬЕ П | 30 A | Сиденье с электроприводом (некоторые модели) |
