Предохранители и реле Mazda CX-30 (DM, 2020-…)
Схемы относятся к указанным годам и вариантам Mazda CX-30 (DM, 2020-…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda CX-30 2020-…
Предохранитель прикуривателя (розетки) в Mazda CX-30 предохранитель F30 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

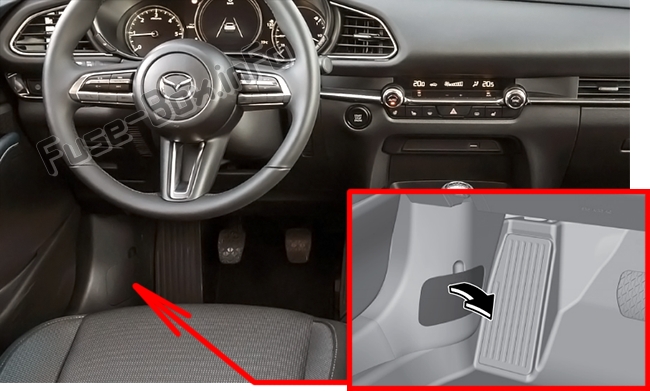

Блок предохранителей в салоне
Он расположен за крышкой с левой стороны автомобиля.

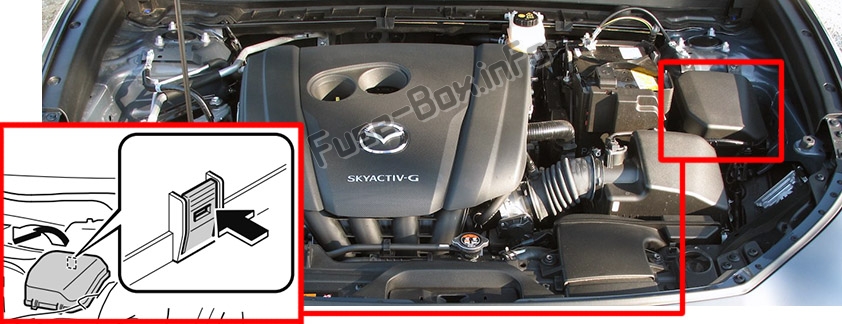

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2020

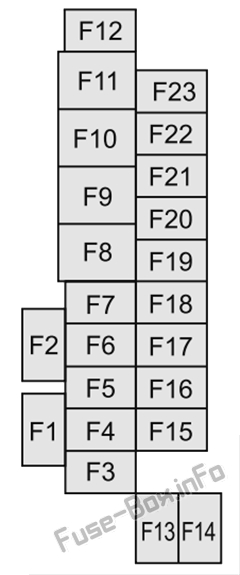

Пассажирский отсек
| № | Ампер Рейтинг | Защищенный компонент |
|---|---|---|
| F1 | — | Не используется |
| F2 | — | Не используется |
| F3 | — | Не используется |
| F4 | 15 A | Дверные замки с электроприводом (водитель) |
| F5 | 15 A | Электрозамки дверей (пассажирские) |
| F6 | — | Не используется |
| F7 | 25 A | Задняя дверь с электроприводом |
| F8 | — | Не используется |
| F9 | 30 A | Электрические стеклоподъемники (водитель) |
| F10 | 30 A | Электрические стеклоподъемники (Пассажирский) |
| F11 | 30 A | Сиденье с электроприводом (водитель) |
| F12 | — | Не используется |
| F13 | 15 A | Аудио |
| F14 | — | Не используется |
| F15 | 15 A | Замок задней двери |
| F16 | 15 A | Освещение |
| F17 | 10 A | Стоп-сигналы |
| F18 | 10 A | Фонари заднего хода |
| F19 | 10 A | Задние указатели поворота |
| F20 | 10 A | Задние фонари |
| F21 | 10 A | Задние фонари |
| F22 | 7,5 А | Воздушная подушка |
| F23 | — | Не используется |

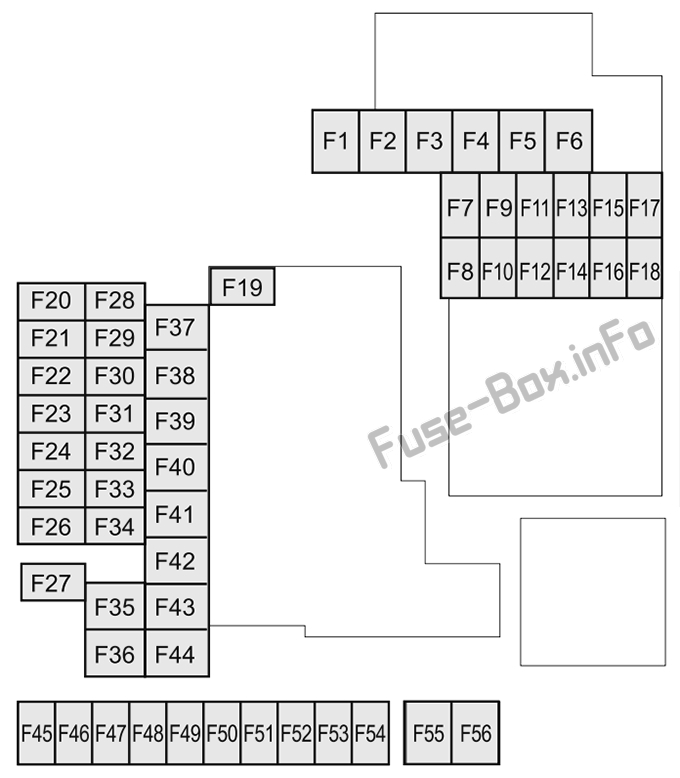

Моторного отсека
| № | Ампер Рейтинг | Защищенный компонент |
|---|---|---|
| F1 | — | Не используется |
| F2 | 20A | Антиобледенитель стеклоочистителя |
| F3 | 20А или 30А | Не используется / Система управления двигателем (30А) |
| F4 | 20A | S-VT |
| F5 | 40A | Система управления двигателем |
| F6 | 20A | Не используется |
| F7 | 15А или 20А | Не используется / Топливный насос (20А) |
| F8 | 15A | Система управления двигателем |
| F9 | 15A | Система управления трансмиссией |
| F10 | 15A | Система управления двигателем |
| F11 | 7.5A | Кондиционер |
| F12 | 15A | Система управления двигателем |
| F13 | 15A | Не используется |
| F14 | 20A | Подогрев передних сидений |
| F15 | 20A | Не используется |
| F16 | 15A | Для защиты различных цепей |
| F17 | — | Не используется |
| F18 | 15A | Для защиты различных цепей |
| F19 | 60A | Система гидроусилителя руля |
| F20 | 15A | Фара (левая) 1 |
| F21 | 15A | Фара (правая) 1 |
| F22 | 15A | Система без ключа |
| F23 | 30A | ABS, система динамического контроля устойчивости |
| F24 | 15A | Фара (левая) 2 |
| F25 | 15A | Фара (правая) 2 |
| F26 | 7.5A | Бортовая диагностика |
| F27 | 25A | Для защиты различных цепей |
| F28 | 25A | Для защиты различных цепей |
| F29 | 15A | Омыватель ветрового стекла |
| F30 | 15A | Розетки для аксессуаров |
| F31 | 15A | Horn |
| F32 | 15A | передние фары |
| F33 | — | Не используется |
| F34 | — | Не используется |
| F35 | 50A | ABS, система динамического контроля устойчивости |
| F36 | — | Не используется |
| F37 | 40A | Обогрев заднего стекла |
| F38 | 50A | Для защиты различных цепей |
| F39 | — | Не используется |
| F40 | 40A | Кондиционер |
| F41 | — | Не используется |
| F42 | 20A | Дворники |
| F43 | 30A | Охлаждающий вентилятор |
| F44 | 30A | Стартер |
| F45 | 10A | Система управления двигателем |
| F46 | 15A | Аудио |
| F47 | 15A | Для защиты различных цепей |
| F48 | 7.5A | Воздушная подушка |
| F49 | 15A | Приборный щиток |
| F50 | 15A | Комнатный свет |
| F51 | 25A | Аудио |
| F52 | 10A | Люк |
| F53 | 15A | Система управления двигателем |
| F54 | 15A | i-ACTIVSENSE |
| F55 | 50A | Не используется |
| F56 | 50A | Не используется |
