Предохранители и реле Mazda Millenia (2000-2002)
Схемы относятся к указанным годам и вариантам Mazda Millenia (2000-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda Millenia 2000-2002 гг.
Предохранитель прикуривателя (розетка) в Mazda Millenia предохранитель №23 «СИГАР» в блоке предохранителей салона.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

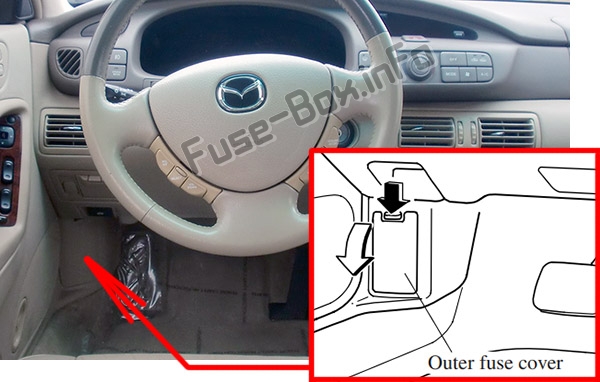

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны автомобиля, за крышкой.

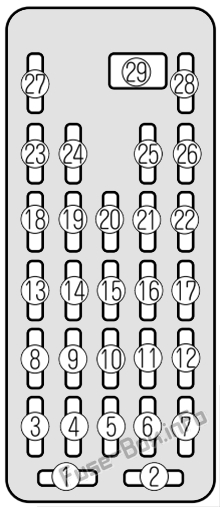

Схема блока предохранителей
| № | Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|---|
| 1 | ОПАСНОСТЬ | 15A | Световой сигнал опасности |
| 2 | ROOM | 15A | Часы, Внутреннее освещение |
| 3 | S/КРЫША | 15A | Люк на крыше |
| 4 | МЕТР | 15A | Приборы, Фонари заднего хода, Поворотники, Круиз-контроль |
| 5 | STOP | 20A | Стоп-сигналы |
| 6 | — | — | Не используется |
| 7 | IIA | 15A | IIA |
| 8 | R.DEF | 10A | Обогрев заднего стекла |
| 9 | A/C | 10A | Кондиционер |
| 10 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватели лобового стекла |
| 11 | M.DEF | 10A | Размораживатель зеркал |
| 12 | НАЧАЛО | 15A | Стартер |
| 13 | TURN | 10A | Сигнальные огни поворота |
| 14 | ВОЗДУХОДУВКА | 10A | Кондиционер |
| 15 (2000) | P/ВЕТЕР | 30A | Электрические стеклоподъемники |
| 15 (2001-2002) | — | — | Не используется |
| 16 | — | — | Не используется |
| 17 | — | — | Не используется |
| 18 | РАДИО | 10A | Аудио система |
| 19 | ДВИГАТЕЛЬ | 15A | Система управления двигателем |
| 20 | ИЛЛЮМ1 | 10A | Подсветка приборной панели |
| 21 | ОТКРЫТИЕ | 15A | Устройство открывания крышки багажника, Устройство открывания крышки топливного бака |
| 22 | — | — | Не используется |
| 23 | СИГАРА | 15A | Зажигалка |
| 24 | — | — | Не используется |
| 25 | — | — | Не используется |
| 26 | ЗАПАСНОЙ | 30A | Не используется |
| 27 | — | — | Не используется |
| 28 | — | — | Не используется |
| 29 | Д/БЛОКИРОВКА | 30A | Замок двери с электроприводом |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

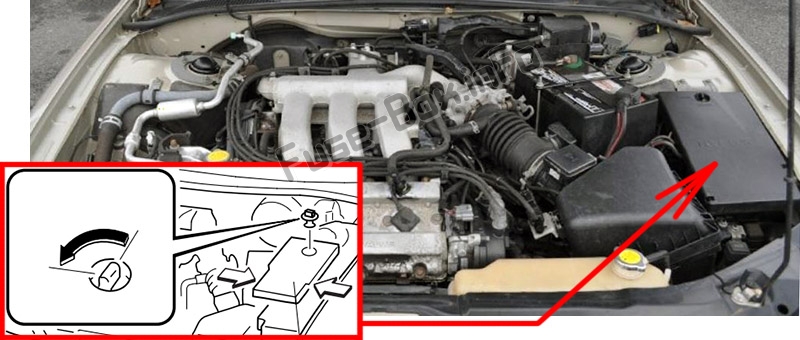

Расположение блока предохранителей

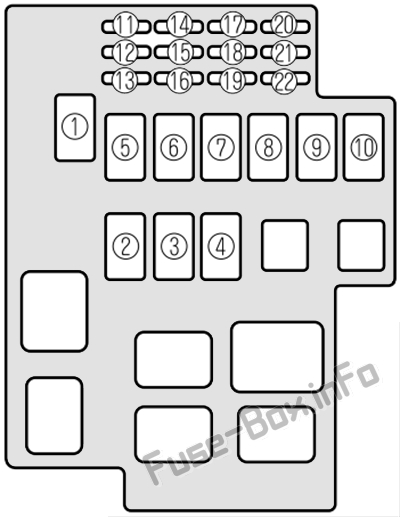

Схема блока предохранителей
| № | Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|---|
| 1 | MAIN | 120 А | Для защиты всех цепей |
| 2 | АД.ВЕНТИЛЯТОР | 30A | Дополнительный вентилятор для кондиционера |
| 3 | ЭГИ ИНЖ | 30A | Система впрыска топлива |
| 4 | HEAD | 40A | передние фары |
| 5 | ИГ КЛЮЧ | 60A | Предохранители РАДИО, TURN, МЕТР, ДВИГАТЕЛЬ, S/КРЫША и P/ВЕТЕР, система зажигания |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 30A | Охлаждающий вентилятор |
| 7 | ABS | 60A | Антиблокировочная тормозная система |
| 8 | НАГРЕВАТЕЛЬ | 40A | Обогреватель, Кондиционер |
| 9 | УДАЛЕНИЕ ТУМАНА | 40A | Обогрев заднего стекла |
| 10 | BTN | 60A | Предохранители STOP, ROOM и Д/БЛОКИРОВКА, устройство открывания крышки топливного бака, дверной замок с электроприводом |
| 11 | АУДИО | 20A | Аудио система |
| 12 (2000) | HORN | 10A | Horn |
| 12 (2001-2002) | П/ОКНО | 30A | Электрические стеклоподъемники |
| 13 | П.СИДЕНЬЕ | 30A | Сиденье с электроприводом |
| 14 (2000) | — | — | Не используется |
| 14 (2001-2002) | HORN | 10A | Horn |
| 15 | холостой ход вверх | 10A | Система управления двигателем |
| 16 | ST.SIGN | 10A | Блок управления двигателем |
| 17 | FOG | 15A | Противотуманные огни |
| 18 | С.ТЕПЛО | 20A | Подогрев сиденья |
| 19 | TAIL | 15A | Задние фонари, Габаритные огни, Подсветка номерного знака, Подсветка приборной панели, Подсветка перчаточного ящика, Часы |
| 20 | — | — | Не используется |
| 21 | — | — | Не используется |
| 22 | — | — | Не используется |
