Предохранители и реле Mazda MPV (2000-2006)
Схемы относятся к указанным годам и вариантам Mazda MPV (2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda MPV 2000-2006 гг.
Предохранители прикуривателя (розетки) в Mazda MPV являются предохранители №14 «ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ» и №26 «СИГАРА» в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители на стороне водителя.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в порядке, проверьте блок предохранителей под капотом.

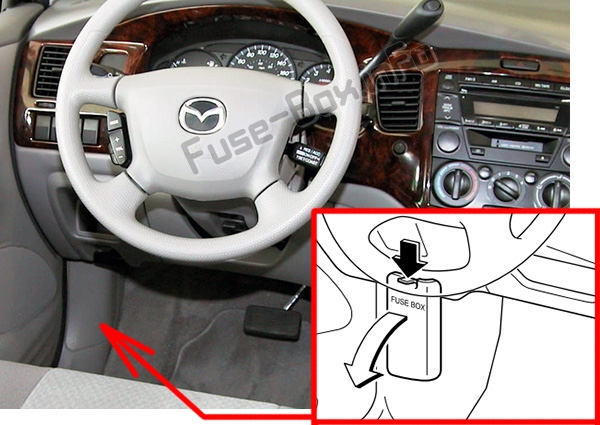

Пассажирский салон
Блок предохранителей расположен с левой стороны автомобиля.

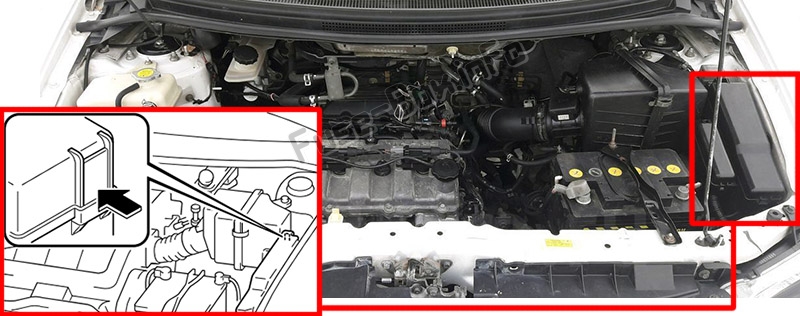

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2000, 2001

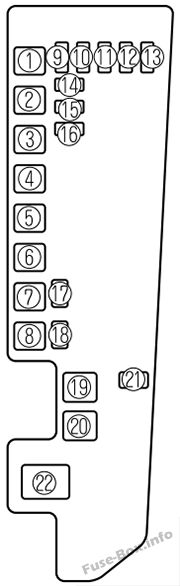

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | УДАЛЕНИЕ ТУМАНА | 40A | Обогрев заднего стекла |
| 2 | BTN | 40A | Предохранители STOP, ОПАСНОСТЬ, ROOM, D.LOCK и DRL |
| 3 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | 30A | Охлаждающий вентилятор |
| 4 | НАГРЕВАТЕЛЬ | 40A | Обогреватель |
| 5 | ОБОГРЕВ | 30A | Задний обогреватель (некоторые модели), Для защиты различных цепей |
| 6 | ИГ КЛЮЧ 1 | 40A | Предохранители МЕТР, ДВИГАТЕЛЬ и ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ |
| 7 | ИГ КЛЮЧ 2 | 40A | Предохранители A/C, П.ВЕТЕР, СОЛНЕЧНАЯ КРЫША и R.WIP |
| 8 | (ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2) | 30A | Охлаждающий вентилятор |
| 9 | (Кондиционер) | 10A | Кондиционер (Некоторые модели), Для защиты различных цепей (Некоторые модели) |
| 10 | TAIL | 15A | Задние фонари |
| 11 | — | — | — |
| 12 | HORN | 15A | Horn |
| 13 | (ТУМАН) | 15A | Для защиты различных цепей |
| 14 | — | — | — |
| 15 | ГОЛОВА Л | 15A | Фара-левая |
| 16 | ЗАГОЛОВОК | 15A | Фара правая |
| 17 | — | — | — |
| 18 | — | — | — |
| 19 | ABS | 60A | Антиблокировочная тормозная система (некоторые модели), Для защиты различных цепей |
| 20 | ДВИГАТЕЛЬ | 30A | Система управления двигателем |
| 21 | — | — | — |
| 22 | MAIN | 120 А | Для защиты всех цепей |

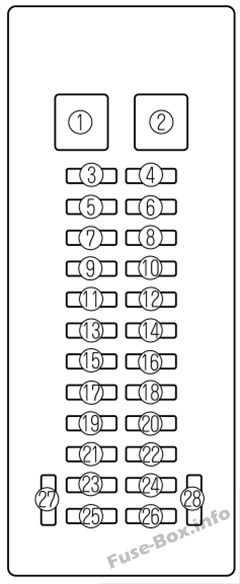

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватели лобового стекла |
| 2 | (П.ВЕТЕР) | 30A | Электрические стеклоподъемники (Некоторые модели), Для защиты различных цепей (Некоторые модели) |
| 3 | (СОЛНЕЧНАЯ КРЫША) | 15A | Люк (Некоторые модели), Для защиты различных цепей (Некоторые модели) |
| 4 | R.WIP | IOA | Стеклоочиститель и омыватель заднего стекла |
| 5 | (СИДЕНЬЕ) | 15A | Для защиты различных цепей (некоторые модели) |
| 6 | (M.DEF) | 10A | Обогрев зеркал (некоторые модели), Для защиты различных цепей (некоторые модели) |
| 7 | (Кондиционер) | 10A | Кондиционер (Некоторые модели). Для защиты различных цепей (некоторые модели) |
| 8 | (ДРЛ) | 10A | Для защиты различных цепей (некоторые модели) |
| 9 | — | — | — |
| 10 | (Ч/ЧИСТКА) | 20A | Для защиты различных цепей (некоторые модели) |
| 11 | — | — | — |
| 12 | ОПАСНОСТЬ | 10A | Предупреждение об опасности |
| 13 | ROOM | 10A | Внутреннее освещение, подсветка задней двери |
| 14 | (ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ) | 15A | Розетка для аксессуаров |
| 15 | (БЛИЖЕ СЛЕВА) | 15A | Для защиты различных цепей (некоторые модели) |
| 16 | (АУДИО) | 10A | Аудиосистема (Некоторые модели), Для защиты различных цепей (Некоторые модели) |
| 17 | (D.LOCK) | 30A | Дверные замки с электроприводом (Некоторые модели), Для защиты различных цепей (Некоторые модели) |
| 18 | — | — | — |
| 19 | ДВИГАТЕЛЬ | 10A | Система управления двигателем |
| 20 | МЕТР | 10A | Приборный щиток |
| 21 | STOP | 15A | Стоп-сигналы |
| 22 | (БЛИЖЕ СПРАВА) | 15A | Для защиты различных цепей (некоторые модели) |
| 23 | (ЗАДЕРЖКА АКК.) | 30A | Задержка стеклоподъемников (Некоторые модели), Для защиты различных цепей (Некоторые модели) |
| 24 | МЕТР | 15A | Комбинация приборов, переключатель INH |
| 25 | (ЗНАК ЗНАКА) | 10A | Сигнал стартера |
| 26 | СИГАРА | 15A | Зажигалка (некоторые модели) |
| 27 | — | — | — |
| 28 | — | — | — |
2002, 2003, 2004, 2005, 2006
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | УДАЛЕНИЕ ТУМАНА | 40A | Обогрев заднего стекла |
| 2 | BTN | 60A | Предохранители STOP, ОПАСНОСТЬ, ROOM, D.LOCK и DRL |
| 3 | ABS | 60A | Антиблокировочная тормозная система (некоторые модели), Для защиты различных цепей |
| 4 | FAN1 | 30A | Охлаждающий вентилятор |
| 5 | FAN2 | 30A | Охлаждающий вентилятор |
| 6 | НАГРЕВАТЕЛЬ | 40A | Обогреватель |
| 7 | ОБОГРЕВ | 30A | Задний обогреватель (некоторые модели), Для защиты различных цепей |
| 8 | ИГ КЛЮЧ2 | 40A | A/C, П.ВЕТЕР (некоторые модели), MOONROOF (некоторые модели) и R.WIP Rises |
| 9 | A/C | 10A | Кондиционер, Для защиты различных цепей |
| 10 | TAIL | 15A | Задние фонари |
| 11 | мощность переменного тока | 15A | инвертор |
| 12 | HORN | 15A | Horn |
| 13 | FOG | 15A | Для защиты различных цепей |
| 14 | EEC | 5A | Для защиты различных цепей |
| 15 | ГОЛОВА Л | 15A | Фара-левая |
| 16 | ГОЛОВА R | 15A | Фара правая |
| 17 | СПРЯТАННЫЙ Л | 20A | — |
| 18 | СПРЯТАННЫЙ Р | 20A | — |
| 19 | ИГ КЛЮЧ1 | 60A | Предохранители МЕТР, ДВИГАТЕЛЬ и ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ |
| 20 | ЭГИ ИНЖ | 30A | Для защиты различных цепей |
| 21 | ТОПЛИВНЫЙ НАСОС | 20A | Топливный насос |
| 22 | MAIN | 120A | Для защиты всех цепей |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | П.ВЕТЕР | 40A | Электрические стеклоподъемники (Некоторые модели), Для защиты различных цепей |
| 2 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватели лобового стекла |
| 3 | СОЛНЕЧНАЯ КРЫША | 15A | Люк (Некоторые модели), Для защиты различных цепей |
| 4 | R.WIP | 10A | Стеклоочиститель и омыватель заднего стекла |
| 5 | SEAT | 20A | Для защиты различных цепей |
| 6 | M.DEF | 10A | Обогрев зеркал (некоторые модели), Для защиты различных цепей |
| 7 | A/C | 10A | Кондиционер, Для защиты различных цепей |
| 8 | DRL | 10A | Для защиты различных цепей |
| 9 | — | — | — |
| 10 | Ч/ЧИСТЫЙ | 20A | Для защиты различных цепей |
| 11 | — | — | — |
| 12 | ОПАСНОСТЬ | 10A | Сигнализаторы опасности |
| 13 | ROOM | 15A | Верхнее освещение, Подсветка карты, Освещение багажного отделения |
| 14 | ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ | 25A | Розетка для аксессуаров |
| 15 | БЛИЖЕ ЛЕВАЯ | 20A | Для защиты различных цепей |
| 16 | АУДИО | 10A | Аудио система. Для защиты различных цепей |
| 17 | D.LOCK | 30A | Дверные замки с электроприводом (некоторые модели), Для защиты различных цепей |
| 18 | П/СИДЕНЬЕ | 30A | Сиденье с электроприводом (некоторые модели) |
| 19 | ДВИГАТЕЛЬ | 10A | Система управления двигателем |
| 20 | МЕТР | 10A | Приборный щиток |
| 21 | STOP | 15A | Стоп-сигналы |
| 22 | БЛИЖЕ ПРАВАЯ | 20A | Для защиты различных цепей |
| 23 | ЗАДЕРЖКА АКК | 30A | Задержка стеклоподъемников, Для защиты различных цепей |
| 24 | МЕТР | 15A | Комбинация приборов, переключатель INH |
| 25 | ST.SIGN | 10A | Сигнал стартера |
| 26 | СИГАРА | 25A | Более легкий |
| 27 | — | — | — |
| 28 | — | — | — |
