Предохранители и реле Mazda MX-5 Miata (NA, 1989-1997)
Схемы относятся к указанным годам и вариантам Mazda MX-5 Miata (NA, 1989-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda MX-5 Miata (NA) 1989-1997 гг.
Предохранитель прикуривателя (розетки) в Mazda MX-5 предохранитель O «СИГАРА» в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

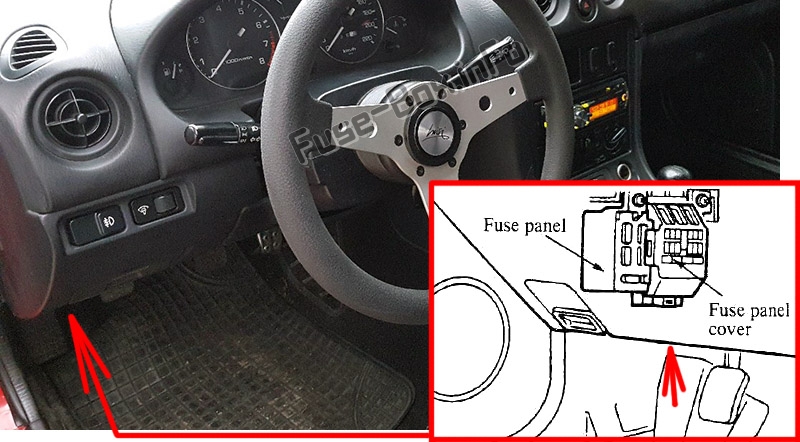

Блок предохранителей в салоне
Блок предохранителей расположен под приборной панелью со стороны водителя.

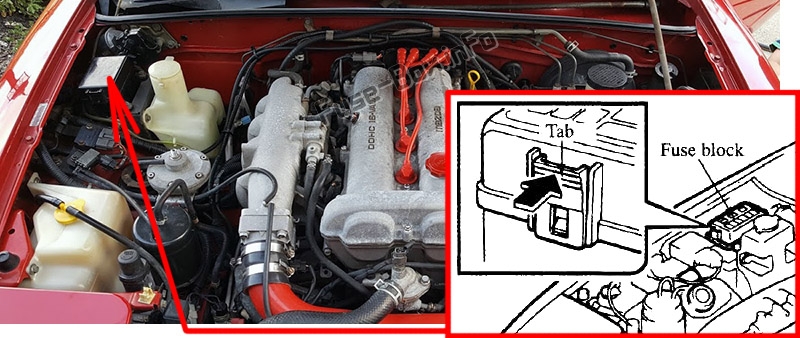

Блок предохранителей в моторном отсеке

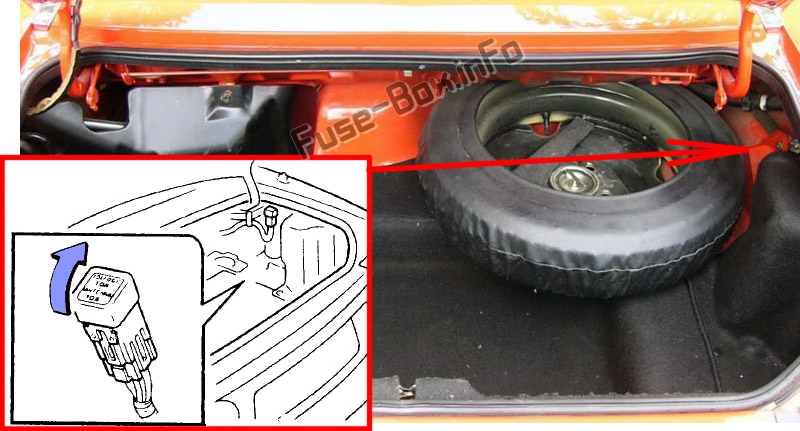

Блок предохранителей в багажном отделении
Он расположен с правой стороны багажника рядом с аккумулятором.
Схемы блока предохранителей
Схемы блока предохранителей

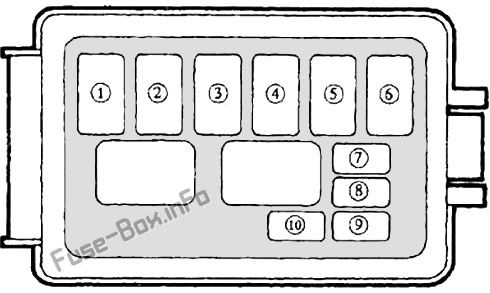

Моторного отсека
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | HEAD | 30A | передние фары |
| 2 | INJ | 30A | Впрыск топлива, генератор |
| 3 | MAIN | 80A | Для защиты всех цепей |
| 4 | BTN | 40A | См. ОПАСНОСТЬ (15A), СТОП (15A), КОМНАТА (10A), ХВОСТ (15A). |
| 5 | ABS | 60A | Антиблокировочная тормозная система |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 30A | Охлаждающий вентилятор |
| 7 | ВОЗДУШНАЯ ПОДУШКА | 10A | Воздушная подушка |
| 8 | РЕКЛАМНЫЙ ВЕНТИЛЯТОР | 20A | Кондиционер Дополнительный вентилятор |
| 9 | ST SIG | 10A | Впрыск топлива |
| 10 | РЕТРАКТОР | 30A | Втягиватель фар |

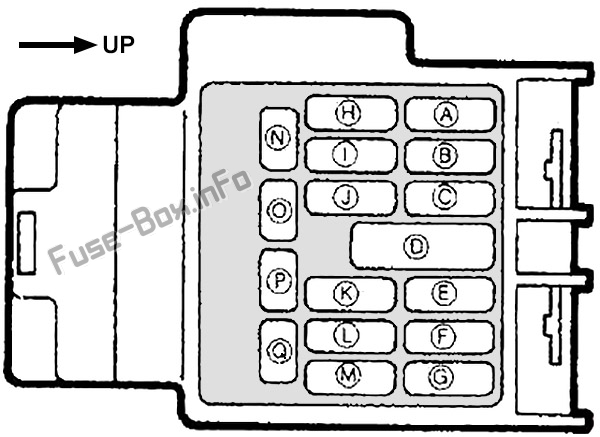

Приборная доска
| № | Name | Amp | Описание |
|---|---|---|---|
| A | ДВИГАТЕЛЬ | 15A | Охлаждающий вентилятор |
| B | МЕТР | 10A | Приборы, Сигнальные огни, Указатели поворота, Круиз-контроль |
| C | ВОЗДУШНАЯ ПОДУШКА | 15A | Воздушная подушка |
| D | НАГРЕВАТЕЛЬ | 30A | Обогреватель |
| E | — | — | Не используется |
| F | СИЛА ВЕТРА | 30A | Электрические стеклоподъемники |
| G | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 | Дворники, Омыватель |
| H | — | — | Не используется |
| I | TAIL | 15A | Задние фонари |
| J | — | — | Не используется |
| K | STOP | 15A | Блокировка переключения передач, Круиз-контроль, Звуковой сигнал, Стоп-сигналы |
| L | ОПАСНОСТЬ | 15A | Аварийные световые сигналы |
| M | — | — | Не используется |
| N | ROOM | 10A | Освещение салона, Предупреждающие зуммеры, Радио/кассета, проигрыватель компакт-дисков и часы |
| O | СИГАРА | 15A | Прикуриватель, Радио/кассета и проигрыватель компакт-дисков и часы |
| P | — | — | Не используется |
| Q | — | — | Не используется |
Багажное отделение
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | УДАЛЕНИЕ ТУМАНА | 10A | Задний антиобледенитель |
| 2 | АНТЕННА | 10A | Авто антенна |
