Предохранители и реле Mazda MX-5 Miata (NB, 1999-2005)
Схемы относятся к указанным годам и вариантам Mazda MX-5 Miata (NB, 1999-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda MX-5 Miata 1999-2005 гг.
Предохранитель прикуривателя (розетки) в Mazda MX-5 Miata это предохранитель №7 "СИГАРА" в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители на стороне водителя.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в порядке, проверьте блок предохранителей под капотом.

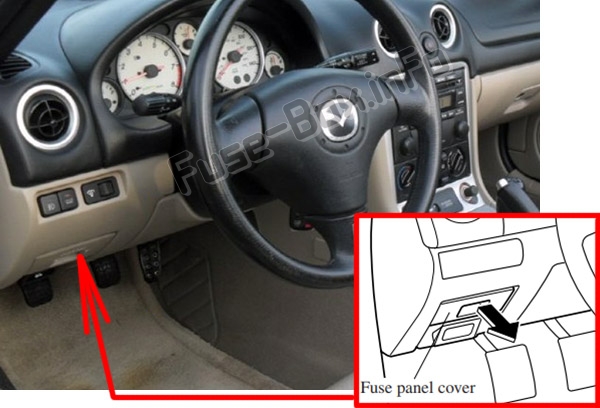

Пассажирский салон
Блок предохранителей находится слева от рулевого колеса за крышкой.

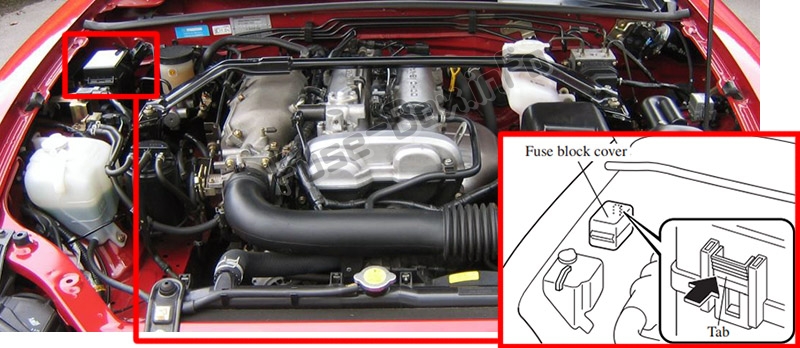

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2002, 2003

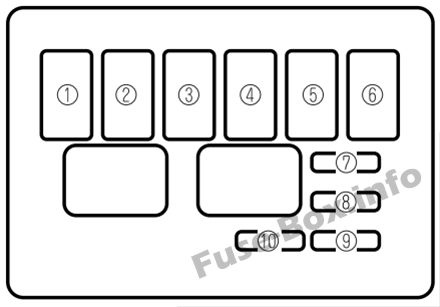

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | HEAD | 40A | Фары, Обогрев заднего стекла. Авто антенна |
| 2 | ТОПЛИВНАЯ ИНЖ | 30A | Впрыск топлива |
| 3 | MAIN | 100 А | Для защиты всех цепей |
| 4 | ИГ КЛЮЧ | 60A | Все цепи, связанные с зажиганием |
| 5 | ВОЗДУХОДУВКА | 30A | Двигатель вентилятора |
| 6 | FAN | 30A | Охлаждающий вентилятор. Дополнительный вентилятор (кондиционер) |
| 7 | 1 баттон | 30A | Задние фонари, Подсветка приборной панели |
| 8 | 2 кнопки | 20A | Аудио усилитель. Сигнальные огни поворота |
| 9 | ABS | 20A | Антиблокировочная тормозная система |
| 10 | STOP | 15A | Стоп-сигналы, Звуковой сигнал, Блокировка переключения передач |

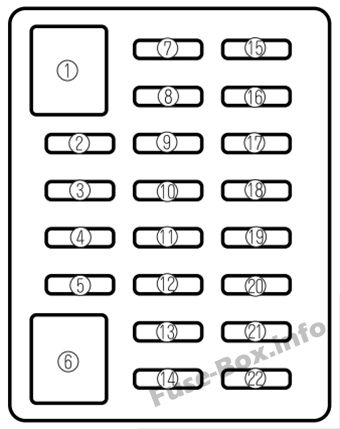

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ДОБАВИТЬ ВЕНТИЛЯТОР | 20A | Добавить двигатель вентилятора, магнитную муфту |
| 2 | ГОЛОВА.ЛЕВАЯ | 15A | Фары (левые) |
| 3 | ГОЛОВКА.ПРАВ. | 15A | Фары (правые) |
| 4 | — | — | — |
| 5 | ST.SIG | 7.5A | Приборный щиток. Круиз-контроль |
| 6 | — | — | — |
| 7 | СИГАРА | 20A | Зажигалка |
| 8 | РАДИО | 10A | Аудио |
| 9 | Ф.ВОГ | 15A | Противотуманные огни |
| 10 | TAIL | 15A | Задние фонари, Передние габаритные огни. Боковые габаритные огни |
| 11 | ДВИГАТЕЛЬ | 15A | Система управления двигателем |
| 12 | МЕТР | 15A | Приборный щиток |
| 13 | TURN | 7.5A | Сигнальные огни поворота |
| 14 | A/B | 10A | Дополнительная удерживающая система. Антиблокировочная тормозная система |
| 15 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватели лобового стекла |
| 16 | ВЕТЕР | 30A | Электрические стеклоподъемники |
| 17 | A/C | 7.5A | Кондиционер |
| 18 | ОПАСНОСТЬ | 10A | Сигнальные огни поворота |
| 19 | D.LOCK | 10A | Замок двери с электроприводом |
| 20 | АУДИО | 20A | Аудио усилитель |
| 21 | УДАЛЕНИЕ ТУМАНА | 15A | Задний антиобледенитель |
| 22 | ROOM | 10A | Свет в салоне, Авто антенна. Предупреждающие зуммеры |
2004, 2005
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | HEAD | 40A | Фары, Обогрев заднего стекла, Автоматическая антенна |
| 2 | ТОПЛИВНАЯ ИНЖ | 30A | Впрыск топлива |
| 3 | MAIN | 100 А | Для защиты всех цепей |
| 4 | ИГ КЛЮЧ | 60A | Все цепи, связанные с зажиганием |
| 5 | ВОЗДУХОДУВКА | 30A | Двигатель вентилятора |
| 6 | FAN | 30А (МХ-5/Миата) | Вентилятор охлаждения, Дополнительный вентилятор (кондиционер) |
| 6 | FAN | 40А (MAZDASPEED MX-5) | Вентилятор охлаждения, Дополнительный вентилятор (кондиционер) |
| 7 | 1 баттон | 30A | Задние фонари, Подсветка приборной панели |
| 8 | 2 кнопки | 20A | Аудиоусилитель (некоторые модели), указатели поворота |
| 9 | ABS | 20A | Антиблокировочная тормозная система (некоторые модели) |
| 10 | STOP | 15A | Стоп-сигналы, Звуковой сигнал, Блокировка переключения передач |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ВЕНТИЛЯТОР ОБЪЯВЛЕНИЯ (MX-5/Miata) | 20A | Добавить двигатель вентилятора, магнитную муфту |
| 2 | ГОЛОВА.ЛЕВАЯ | 15A | Фары (левые) |
| 3 | ГОЛОВКА.ПРАВ. | 15A | Фары (правые) |
| 4 | — | — | — |
| 5 | ST.SIG | 7.5A | Комбинация приборов, круиз-контроль (некоторые модели) |
| 6 | ВЕНТИЛЯТОР (MAZDASPEED MX-5) | 30A | Охлаждающий вентилятор. Дополнительный вентилятор (кондиционер) |
| 7 | СИГАРА | 20A | Зажигалка |
| 8 | РАДИО | 10A | Аудио (некоторые модели) |
| 9 | Ф.ВОГ | 15A | Противотуманные фары (некоторые модели) |
| 10 | TAIL | 15A | Задние фонари, Передние габаритные огни, Боковые габаритные огни |
| 11 | ДВИГАТЕЛЬ | 15A | Система управления двигателем |
| 12 | МЕТР | 15A | Приборный щиток |
| 13 | TURN | 7.5A | Сигнальные огни поворота |
| 14 | A/B | 10A | Дополнительная удерживающая система. Антиблокировочная тормозная система (некоторые модели) |
| 15 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватели лобового стекла |
| 16 | П.ВЕТЕР | 30A | Электрические стеклоподъемники |
| 17 | A/C | 7.5A | Кондиционер (некоторые модели) |
| 18 | ОПАСНОСТЬ | 10A | Сигнальные огни поворота |
| 19 | D.LOCK | 10A | Замок двери с электроприводом (некоторые модели) |
| 20 | АУДИО | 20A | Аудиоусилитель (некоторые модели) |
| 21 | УДАЛЕНИЕ ТУМАНА | 15A | Задний антиобледенитель |
| 22 | ROOM | 10A | Внутреннее освещение, Автоматическая антенна, Предупреждающие зуммеры |
