Предохранители и реле Mazda MX-5 Miata (NC, 2006-2015)
Схемы относятся к указанным годам и вариантам Mazda MX-5 Miata (NC, 2006-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda MX-5 Miata 2006-2015 гг.
Предохранитель прикуривателя (розетка):№2 «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители с левой стороны автомобиля.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в порядке, проверьте блок предохранителей под капотом.

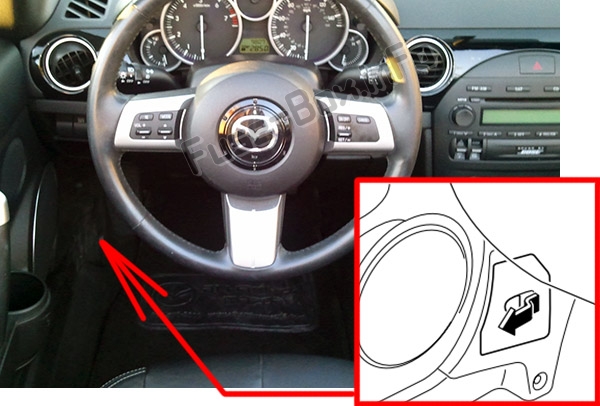

Пассажирский салон
Блок предохранителей расположен за крышкой с левой стороны автомобиля.

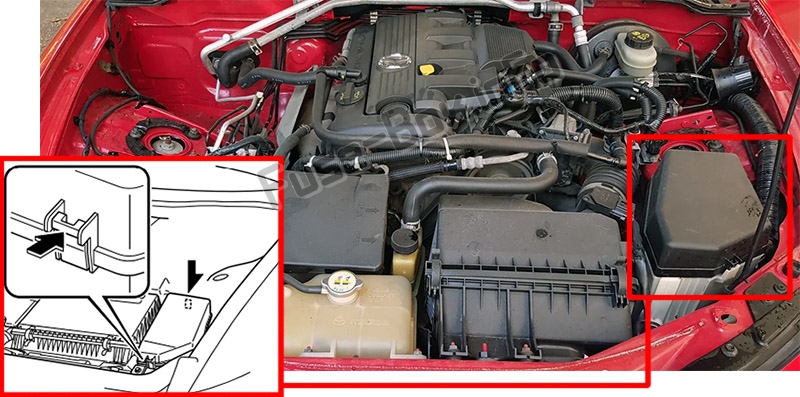

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2006

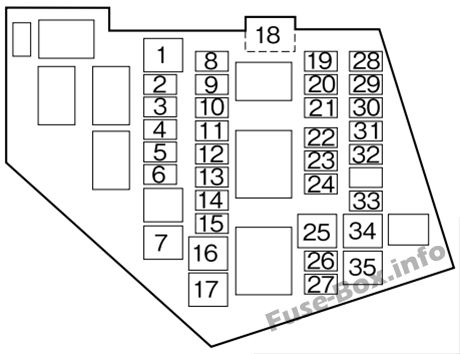

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FAN | 30 A | Охлаждающий вентилятор |
| 2 | FAN | 7,5 А | Охлаждающий вентилятор |
| 3 | УДАЛЕНИЕ ТУМАНА | 20 A | Обогрев заднего стекла |
| 4 | Ч/ЧИСТЫЙ | 20 A | — |
| 5 | ROOM | 15 A | Верхние фонари. Освещение багажного отделения. Для защиты различных цепей |
| 6 | ИГ КЛЮЧ2 | 15 A | Для защиты различных цепей |
| 7 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер (некоторые модели) |
| 8 | ABS | 30 A | ABS |
| 9 | FOG | 15 A | Передние противотуманные фары (некоторые модели) |
| 10 | Р.ФОГ | 7,5 А | — |
| 11 | — | — | — |
| 12 | — | — | — |
| 13 | MAG | 7,5 А | Кондиционер (некоторые модели) |
| 14 | ST | 20 A | Стартер |
| 15 | TAIL | 15 A | Задние фонари, Габаритные огни, Освещение номерного знака, Подсветка |
| 16 | ABS | 40 A | ABS |
| 17 | BTN | 30 A | Для защиты различных цепей |
| 18 | MAIN | 120 А | Для защиты всех цепей |
| 19 | ЭГИ ИНЖ | 10 A | Инжектор |
| 20 | ЭГИ КОМП1 | 10 A | Система управления двигателем |
| 21 | ЭГИ КОМП2 | 10 A | Система управления двигателем |
| 22 | ГОЛОВКА НИЗКАЯ L | 15 A | Фара ближнего света (левая) |
| 23 | ГОЛОВА НИЗКАЯ R | 15 A | Ближний свет фар (правая) |
| 24 | HEAD | 15 A | Дальний свет фар |
| 25 | П.ВЕТЕР | 20 A | Электрические стеклоподъемники |
| 26 | ДВИГАТЕЛЬ | 15 A | Система управления двигателем |
| 27 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочистители и омыватели лобового стекла |
| 28 | DRL | 15 A | ДХО (некоторые модели), корректор фар (некоторые модели) |
| 29 | HORN | 15 A | Horn |
| 30 | STOP | 10 A | Стоп-сигналы |
| 31 | ETV | 10 A | Электрический дроссельный клапан |
| 32 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливный насос |
| 33 | ОПАСНОСТЬ | 10 A | Поворотники, аварийная сигнализация |
| 34 | П.ВЕТЕР2 | 20 A | — |
| 35 | ИГ КЛЮЧ1 | 40 A | Для защиты различных цепей |

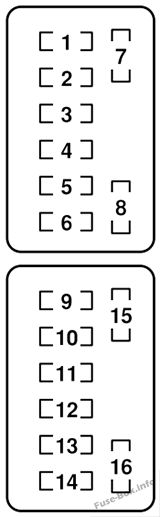

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ACC | 7,5 А | Аудио система. Зеркало управления питанием |
| 2 | ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | 15 A | Розетка для аксессуаров |
| 3 | МЕТР | 15 A | Приборный щиток |
| 4 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 5 | ИЛЛЮМИ | 7,5 А | Освещение |
| 6 | A/C | 7,5 А | Кондиционер (некоторые модели) |
| 7 | ДВИГАТЕЛЬ | 7,5 А | Система управления двигателем, Для защиты различных цепей |
| 8 | — | — | — |
| 9 | M.DEF | — | — |
| 10 | АУДИО | 20 A | Аудиосистема (некоторые модели) |
| 11 | D.LOCK | 20 A | Замок двери с электроприводом. Открывалка багажника |
| 12 | МОЛЧАНИЕ | — | — |
| 13 | — | — | — |
| 14 | — | — | — |
| 15 | — | — | — |
| 16 | — | — | — |
2007, 2008, 2009
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FAN | 30 A | Охлаждающий вентилятор |
| 2 | FAN | 7,5 А | Охлаждающий вентилятор |
| 3 | УДАЛЕНИЕ ТУМАНА | 20 A | Обогрев заднего стекла |
| 4 | Ч/ЧИСТЫЙ | — | — |
| 5 | ROOM | 15 A | Верхние фонари. Освещение багажного отделения. Для защиты различных цепей |
| 6 | ИГ КЛЮЧ2 | 15 A | Для защиты различных цепей |
| 7 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер (некоторые модели) |
| 8 | ABS | 30 A | ABS |
| 9 | FOG | 15 A | Передние противотуманные фары (некоторые модели) |
| 10 | Р.ФОГ | — | — |
| 11 | правый левый | 30 A | Жесткая складная крыша с электроприводом (левая) (некоторые модели) |
| 12 | RHT R | 30 A | Жесткая складная крыша с электроприводом (правая) (некоторые модели) |
| 13 | MAG | 7,5 А | Кондиционер (некоторые модели) |
| 14 | ST | 20 A | Стартер |
| 15 | TAIL | 20 A | Задние фонари, Габаритные огни, Освещение номерного знака, подсветка |
| 16 | ABS | 40 A | ABS |
| 17 | BTN | 30 A | Для защиты различных цепей |
| 18 | MAIN | 120 А | Для защиты всех цепей |
| 19 | ЭГИ ИНЖ | 10 A | Инжектор |
| 20 | ЭГИ КОМП1 | 10 A | Система управления двигателем |
| 21 | ЭГИ КОМП2 | 10 A | Система управления двигателем |
| 22 | ГОЛОВКА НИЗКАЯ L | 15 A | Фара ближнего света (левая) |
| 23 | ГОЛОВА НИЗКАЯ R | 15 A | Ближний свет фар (правая) |
| 24 | HEAD | 15 A | Дальний свет фар |
| 25 | П.ВЕТЕР | 20 A | Электрические стеклоподъемники |
| 26 | ДВИГАТЕЛЬ | 15 A | Система управления двигателем |
| 27 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочистители и омыватели лобового стекла |
| 28 | DRL | 15 A | ДХО (некоторые модели) |
| 29 | HORN | 15 A | Horn |
| 30 | STOP | 10 A | Стоп-сигналы |
| 31 | ETV | 10 A | Электрический дроссельный клапан |
| 32 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливный насос |
| 33 | ОПАСНОСТЬ | 10 A | Поворотники, аварийная сигнализация |
| 34 | П.ВЕТЕР2 | 20 A | Электрические стеклоподъемники (некоторые модели) |
| 35 | ИГ КЛЮЧ1 | 40 A | Для защиты различных цепей |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ACC | 7,5 А | Аудио система. Зеркало управления питанием |
| 2 | ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | 15 A | Розетка для аксессуаров |
| 3 | МЕТР | 15 A | Приборный щиток |
| 4 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 5 | ИЛЛЮМИ | 7,5 А | Освещение |
| 6 | A/C | 7,5 А | Кондиционер (некоторые модели) |
| 7 | ДВИГАТЕЛЬ | 7,5 А | Система управления двигателем, Для защиты различных цепей |
| 8 | — | — | — |
| 9 | M.DEF | — | — |
| 10 | АУДИО | 20 A | Аудиосистема (некоторые модели) |
| 11 | D.LOCK | 20 A | Замок двери с электроприводом. Открывалка багажника |
| 12 | МОЛЧАНИЕ | — | — |
| 13 | — | — | — |
| 14 | — | — | — |
| 15 | — | — | — |
| 16 | — | — | — |
2010, 2011, 2012, 2013, 2014, 2015
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | FAN | 30 A | Охлаждающий вентилятор |
| 2 | FAN | 7,5 А | Охлаждающий вентилятор |
| 3 | УДАЛЕНИЕ ТУМАНА | 20 A | Обогрев заднего стекла |
| 4 | Ч/ЧИСТЫЙ | — | — |
| 5 | ROOM | 15 A | Верхние фонари. Освещение багажного отделения. Для защиты различных цепей |
| 6 | ИГ КЛЮЧ2 | 15 A | Для защиты различных цепей |
| 7 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер (некоторые модели) |
| 8 | ABS | 30 A | ABS |
| 9 | FOG | 15 A | Передние противотуманные фары (некоторые модели) |
| 10 | Р.ФОГ | — | — |
| 11 | правый левый | 30 A | Жесткая складная крыша с электроприводом (левая) (некоторые модели) |
| 12 | RHT R | 30 A | Жесткая складная крыша с электроприводом (правая) (некоторые модели) |
| 13 | MAG | 7,5 А | Кондиционер (некоторые модели) |
| 14 | ST | 20 A | Стартер |
| 15 | TAIL | 20 A | Задние фонари, Габаритные огни, Освещение номерного знака, подсветка |
| 16 | ABS | 40 A | ABS |
| 17 | BTN | 30 A | Для защиты различных цепей |
| 18 | MAIN | 120 А | Для защиты всех цепей |
| 19 | ЭГИ ИНЖ | 10 A | Инжектор |
| 20 | ЭГИ КОМП1 | 10 A | Система управления двигателем |
| 21 | ЭГИ КОМП2 | 10 A | Система управления двигателем |
| 22 | ГОЛОВКА НИЗКАЯ L | 15 A | Фара ближнего света (левая) |
| 23 | ГОЛОВА НИЗКАЯ R | 15 A | Ближний свет фар (правая) |
| 24 | HEAD | 15 A | Дальний свет фар |
| 25 | П.ВЕТЕР | 20 A | Электрические стеклоподъемники |
| 26 | ДВИГАТЕЛЬ | 15 A | Система управления двигателем |
| 27 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочистители и омыватели лобового стекла |
| 28 | DRL | 15 A | ДХО (некоторые модели) |
| 29 | HORN | 15 A | Horn |
| 30 | STOP | 10 A | Стоп-сигналы |
| 31 | ETV | 10 A | Электрический дроссельный клапан |
| 32 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливный насос |
| 33 | ОПАСНОСТЬ | 10 A | Поворотники, аварийная сигнализация |
| 34 | П.ВЕТЕР2 | 20 A | Электрические стеклоподъемники (некоторые модели) |
| 35 | ИГ КЛЮЧ1 | 40 A | Для защиты различных цепей |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ACC | 7,5 А | Аудио система. Зеркало управления питанием |
| 2 | ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | 15 A | Розетка для аксессуаров |
| 3 | МЕТР | 15 A | Приборный щиток |
| 4 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 5 | ИЛЛЮМИ | 7,5 А | Освещение |
| 6 | A/C | 7,5 А | Кондиционер (некоторые модели) |
| 7 | ДВИГАТЕЛЬ | 7,5 А | Система управления двигателем, Для защиты различных цепей |
| 8 | — | — | — |
| 9 | M.DEF | — | — |
| 10 | АУДИО | 20 A | Аудиосистема (некоторые модели) |
| 11 | D.LOCK | 20 A | Замок двери с электроприводом |
| 12 | МОЛЧАНИЕ | — | — |
| 13 | — | — | — |
| 14 | — | — | — |
| 15 | — | — | — |
| 16 | — | — | — |
