Предохранители и реле Mazda MX-5 Miata (ND, 2016-2019..)
Схемы относятся к указанным годам и вариантам Mazda MX-5 Miata (ND, 2016-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda MX-5 Miata 2016-2019…
Предохранитель прикуривателя (розетка): №5 «F.ВЫПУСК» в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители с левой стороны автомобиля.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, осмотрите блок предохранителей под капотом.

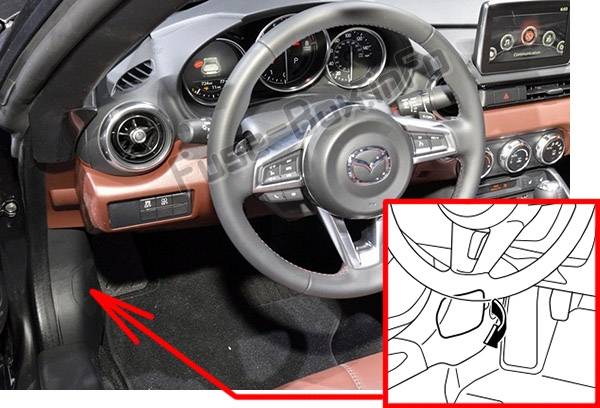

Пассажирский салон
Блок предохранителей расположен за крышкой с левой стороны автомобиля.

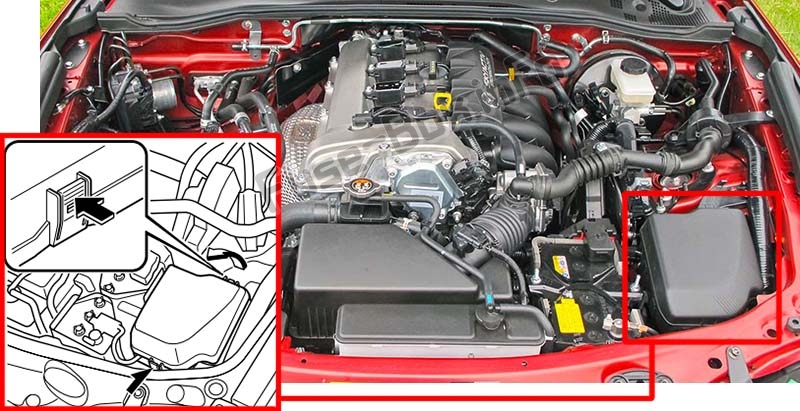

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2016

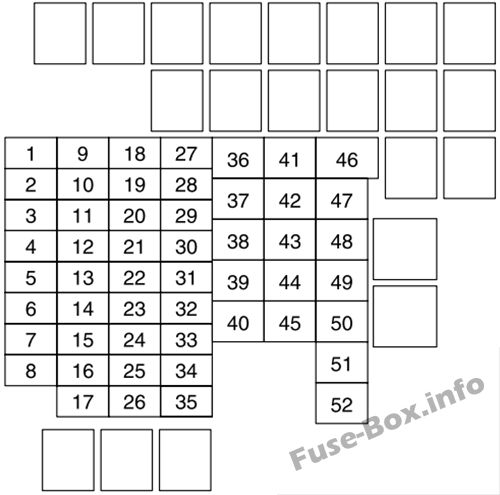

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ENG IG3 | 5 A | — |
| 2 | ENG IG2 | 5 A | — |
| 3 | РОГ2 | 7,5 А | Horn |
| 4 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 5 | ENG IG1 | 7,5 А | Система управления двигателем |
| 6 | — | — | — |
| 7 | ИНТЕРЬЕР | 15 A | Верхний свет |
| 8 | АНГ+Б | 7,5 А | Система управления двигателем |
| 9 | АУДИО2 | 15 A | Аудио система |
| 10 | МЕТР1 | 10 A | Приборный щиток |
| 11 | SRS1 | 7,5 А | Воздушная подушка |
| 12 | — | — | — |
| 13 | РАДИО | 7,5 А | Аудио система |
| 14 | ДВИГАТЕЛЬ3 | 20 A | Система управления двигателем |
| 15 | ДВИГАТЕЛЬ1 | 10 A | Система управления двигателем |
| 16 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 17 | АУДИО1 | 25 A | Аудио система |
| 18 | МАГНИТ КОНДИЦИОНЕРА | 7,5 А | Кондиционер |
| 19 | НА НАСОСЕ | 20 A | Система управления коробкой передач (некоторые модели) |
| 20 | AT | 15 A | Система управления коробкой передач (некоторые модели) |
| 21 | Д ЗАМОК | 25 A | Дверные замки с электроприводом |
| 22 | В/Л Правая | 20 A | Фара (правая) |
| 23 | АНГ+В2 | 7,5 А | Система управления двигателем |
| 24 | TAIL | 20 A | Задние фонари, подсветка номерного знака. Парковочные огни |
| 25 | DRL | 15 A | — |
| 26 | ROOM | 25 A | Верхний свет |
| 27 | FOG | 15 A | — |
| 28 | Ч/ЧИСТЫЙ | 20 A | — |
| 29 | STOP | 10 A | Стоп-сигналы |
| 30 | HORN | 15 A | Horn |
| 31 | В/Н ЛГ | 20 A | Фара (левая) |
| 32 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости |
| 33 | ОПАСНОСТЬ | 15 A | Аварийная сигнализация, указатели поворота |
| 34 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система |
| 35 | АНГ+В3 | 5 A | — |
| 36 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Дворники |
| 37 | КАБИНА+B | 50 A | Для защиты различных цепей |
| 38 | — | — | — |
| 39 | — | — | — |
| 40 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости |
| 41 | НАСОС EVVT A/R | 20 A | Система управления двигателем |
| 42 | EVPS | 30 A | Система управления тормозом |
| 43 | FAN1 | 30 A | Охлаждающий вентилятор |
| 44 | FAN2 | 40 A | — |
| 45 | ENG.MAIN | 40 A | Система управления двигателем |
| 46 | EPS | 60 A | Система гидроусилителя руля |
| 47 | УДАЛЕНИЕ ТУМАНА | 30 A | Обогрев заднего стекла |
| 48 | IG2 | 30 A | Для защиты различных цепей |
| 49 | ИНЖЕКТОР | 30 A | Система управления двигателем |
| 50 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 51 | — | — | — |
| 52 | — | — | — |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | RHT R | 30 A | — |
| 2 | правый левый | 30 A | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 6 | — | — | — |
| 7 | В ИНДЕ | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 8 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 9 | R_DECK R | 30 A | — |
| 10 | R_DECK L | 30 A | — |
| 11 | F. ШАЙБА | 15 A | Омыватель ветрового стекла |
| 12 | П.ОКНО | 30 A | Электрические стеклоподъемники |
| 13 | — | — | — |
| 14 | SRS2/ESCL | 15 A | — |
| 15 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 16 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
2017
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ENG IG3 | 5 A | — |
| 2 | ENG IG2 | 5 A | — |
| 3 | РОГ2 | 7,5 А | Horn |
| 4 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 5 | ENG IG1 | 7,5 А | Система управления двигателем |
| 6 | — | — | — |
| 7 | ИНТЕРЬЕР | 15 A | Верхний свет |
| 8 | АНГ+Б | 7,5 А | Система управления двигателем |
| 9 | АУДИО2 | 15 A | Аудио система |
| 10 | МЕТР1 | 10 A | Приборный щиток |
| 11 | SRS1 | 7,5 А | Воздушная подушка |
| 12 | — | — | — |
| 13 | РАДИО | 7,5 А | Аудио система |
| 14 | ДВИГАТЕЛЬ3 | 20 A | Система управления двигателем |
| 15 | ДВИГАТЕЛЬ1 | 10 A | Система управления двигателем |
| 16 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 17 | АУДИО1 | 25 A | Аудио система |
| 18 | МАГНИТ КОНДИЦИОНЕРА | 7,5 А | Кондиционер |
| 19 | НА НАСОСЕ H/L HI | 20 A | Система управления коробкой передач (некоторые модели) |
| 20 | AT | 15 A | Система управления коробкой передач (некоторые модели) |
| 21 | Д ЗАМОК | 25 A | Дверные замки с электроприводом |
| 22 | В/Л Правая | 20 A | Фара (правая) |
| 23 | АНГ+В2 | 7,5 А | Система управления двигателем |
| 24 | TAIL | 20 A | Задние фонари, подсветка номерного знака. Парковочные огни |
| 25 | DRL | 15 A | — |
| 26 | ROOM | 25 A | Верхний свет |
| 27 | FOG | 15 A | — |
| 28 | Ч/ЧИСТЫЙ | 20 A | — |
| 29 | STOP | 10 A | Стоп-сигналы |
| 30 | HORN | 15 A | Horn |
| 31 | В/Н ЛГ | 20 A | Фара (левая) |
| 32 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости |
| 33 | ОПАСНОСТЬ | 15 A | Аварийная сигнализация, указатели поворота |
| 34 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система |
| 35 | АНГ+В3 | 5 A | — |
| 36 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Дворники |
| 37 | КАБИНА+B | 50 A | Для защиты различных цепей |
| 38 | — | — | — |
| 39 | — | — | — |
| 40 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости |
| 41 | НАСОС EVVT A/R | 20 A | Система управления двигателем |
| 42 | EVPS | 30 A | Система управления тормозом |
| 43 | FAN1 | 30 A | Охлаждающий вентилятор |
| 44 | FAN2 | 40 A | — |
| 45 | ENG.MAIN | 40 A | Система управления двигателем |
| 46 | EPS | 60 A | Система гидроусилителя руля |
| 47 | УДАЛЕНИЕ ТУМАНА | 30 A | Обогрев заднего стекла |
| 48 | IG2 | 30 A | Для защиты различных цепей |
| 49 | ИНЖЕКТОР | 30 A | Система управления двигателем |
| 50 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 51 | — | — | — |
| 52 | — | — | — |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | RHT R | 30 A | Выдвижной фастбэк (RH) (некоторые модели) |
| 2 | правый левый | 30 A | Выдвижной фастбэк (LH) (некоторые модели) |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 6 | — | — | — |
| 7 | В ИНДЕ | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 8 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 9 | R_DECK R | 30 A | Выдвижной фастбэк (RH) (некоторые модели) |
| 10 | R_DECK L | 30 A | Выдвижной фастбэк (LH) (некоторые модели) |
| 11 | F.ШАЙБА | 15 A | Омыватель ветрового стекла |
| 12 | П.ОКНО | 30 A | Электрические стеклоподъемники |
| 13 | — | — | — |
| 14 | SRS2/ESCL | 15 A | — |
| 15 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 16 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
2018, 2019
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | ENG IG3 | 5 A | — |
| 2 | ENG IG2 | 5 A | — |
| 3 | РОГ2 | 7,5 А | Horn |
| 4 | С/У ИГ1 | 15 A | Для защиты различных цепей |
| 5 | ENG IG1 | 7,5 А | Система управления двигателем |
| 6 | — | — | — |
| 7 | ИНТЕРЬЕР | 15 A | Верхний свет |
| 8 | АНГ+Б | 7,5 А | Система управления двигателем |
| 9 | АУДИО2 | 15 A | Аудио система |
| 10 | МЕТР1 | 10 A | Приборный щиток |
| 11 | SRS1 | 7,5 А | Воздушная подушка |
| 12 | — | — | — |
| 13 | РАДИО | 7,5 А | Аудио система |
| 14 | ДВИГАТЕЛЬ3 | 20 A | 2018: Система управления двигателем 2019: Не используется |
| 15 | ДВИГАТЕЛЬ1 | 10 A | Система управления двигателем |
| 16 | ДВИГАТЕЛЬ2 | 15 A | Система управления двигателем |
| 17 | АУДИО1 | 25 A | Аудио система |
| 18 | МАГНИТ КОНДИЦИОНЕРА | 7,5 А | Кондиционер |
| 19 | НА НАСОСЕ H/L HI | 20 A | 2018: Не используется 2019: Система управления коробкой передач (некоторые модели) |
| 20 | AT | 15 A | Система управления коробкой передач (некоторые модели) |
| 21 | Д ЗАМОК | 25 A | Дверные замки с электроприводом |
| 22 | В/Л Правая | 20 A | Фара (правая) |
| 23 | АНГ+В2 | 7,5 А | Система управления двигателем |
| 24 | TAIL | 20 A | Задние фонари, подсветка номерного знака. Парковочные огни |
| 25 | DRL | 15 A | — |
| 26 | ROOM | 25 A | Верхний свет |
| 27 | FOG | 15 A | — |
| 28 | Ч/ЧИСТЫЙ | 20 A | — |
| 29 | STOP | 10 A | Стоп-сигналы |
| 30 | HORN | 15 A | Horn |
| 31 | В/Н ЛГ | 20 A | Фара (левая) |
| 32 | АБС/ДСК С | 30 A | ABS, система динамического контроля устойчивости |
| 33 | ОПАСНОСТЬ | 15 A | Аварийная сигнализация, указатели поворота |
| 34 | ТОПЛИВНЫЙ НАСОС | 15 A | Топливная система |
| 35 | АНГ+В3 | 5 A | — |
| 36 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Дворники |
| 37 | КАБИНА+B | 50 A | Для защиты различных цепей |
| 38 | — | — | — |
| 39 | АНГЛИЙСКИЕ СУБТИТРЫ | 30 A | 2018: Не используется 2019: Система управления двигателем |
| 40 | АБС/ДСК М | 50 A | ABS, система динамического контроля устойчивости |
| 41 | EVVT НАСОС A/R | 20 A | Система управления двигателем |
| 42 | EVPS | 30 A | Система управления тормозом |
| 43 | FAN1 | 30 A | Охлаждающий вентилятор |
| 44 | FAN2 | 40 A | — |
| 45 | ENG.MAIN | 40 A | Система управления двигателем |
| 46 | EPS | 60 A | Система гидроусилителя руля |
| 47 | УДАЛЕНИЕ ТУМАНА | 30 A | Обогрев заднего стекла |
| 48 | IG2 | 30 A | Для защиты различных цепей |
| 49 | ИНЖЕКТОР | 30 A | 2018: Система управления двигателем 2019: Не используется |
| 50 | НАГРЕВАТЕЛЬ | 40 A | Кондиционер |
| 51 | — | — | — |
| 52 | ДВИГАТЕЛЬ4 | 20A | 2018: Не используется 2019: Система управления двигателем |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | RHT R | 30 A | Выдвижной фастбэк (RH) (некоторые модели) |
| 2 | правый левый | 30 A | Выдвижной фастбэк (LH) (некоторые модели) |
| 3 | — | — | — |
| 4 | ДВИГАТЕЛЬ6 | 10 A | 2018: Не используется 2019: Система управления двигателем |
| 5 | F.ВЫПУСК | 15 A | Розетки для аксессуаров |
| 6 | — | — | — |
| 7 | В ИНДЕ | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 8 | ЗЕРКАЛО | 7,5 А | Зеркало управления питанием |
| 9 | R_DECK R | 30 A | Выдвижной фастбэк (RH) (некоторые модели) |
| 10 | R_DECK L | 30 A | Выдвижной фастбэк (LH) (некоторые модели) |
| 11 | F.ШАЙБА | 15 A | Омыватель ветрового стекла |
| 12 | П.ОКНО | 30 A | Электрические стеклоподъемники |
| 13 | — | — | — |
| 14 | SRS2/ESCL | 15 A | 2018: Не используется 2019: Электронная блокировка руля |
| 15 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Обогрев сиденья (некоторые модели) |
| 16 | M.DEF | 7,5 А | Обогрев зеркал (некоторые модели) |
