Предохранители и реле Mazda Protege (2000-2003)
Схемы относятся к указанным годам и вариантам Mazda Protege (2000-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda Protege 2000-2003 гг.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

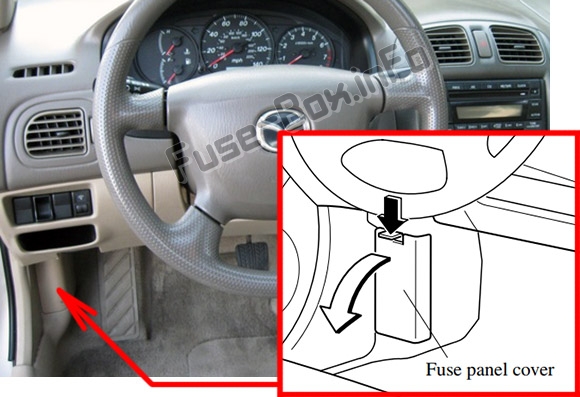

Расположение блока предохранителей
Он расположен с левой стороны автомобиля, за крышкой.

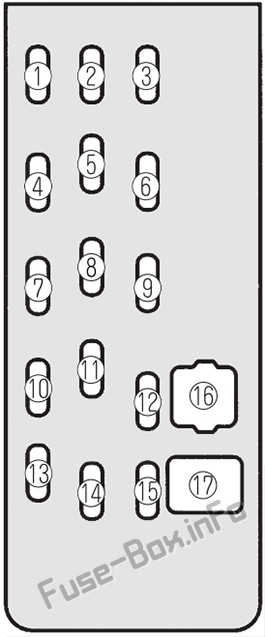

Схема блока предохранителей
| № | Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|---|
| 1 | С/ВРМ | 15 A | Для защиты различных цепей |
| 2 | H/CLN | 20 A | Для защиты различных цепей |
| 3 | РАДИО | 15 A | Аудио система |
| 4 | A/C | 15 A | Кондиционер |
| 5 | Р.ВАЙПЕР | 10 A | Для защиты различных цепей |
| 6 | — | — | Не используется |
| 7 | — | — | Не используется |
| 8 | ROOM | 10 A | Освещение салона, Освещение багажника, Освещение багажника |
| 9 | МИРР ДЕФ | 10 A | Не используется |
| 10 | — | — | Не используется |
| 11 | ЗАМОК | 30 A | Замок двери с электроприводом |
| 12 | P/ВЕТЕР | 30 A | Не используется |
| 13 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 A | Стеклоочиститель и омыватель лобового стекла |
| 14 | ДВИГАТЕЛЬ | 10 A | Блок управления двигателем |
| 15 | МЕТР | 10 A | Приборный щиток |
| 16 | — | — | Не используется |
| 17 | P/ВЕТЕР | 30 A | Электрические стеклоподъемники |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

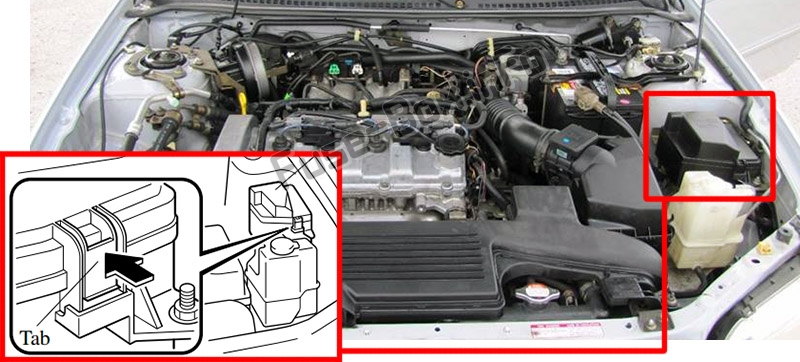

Расположение блока предохранителей

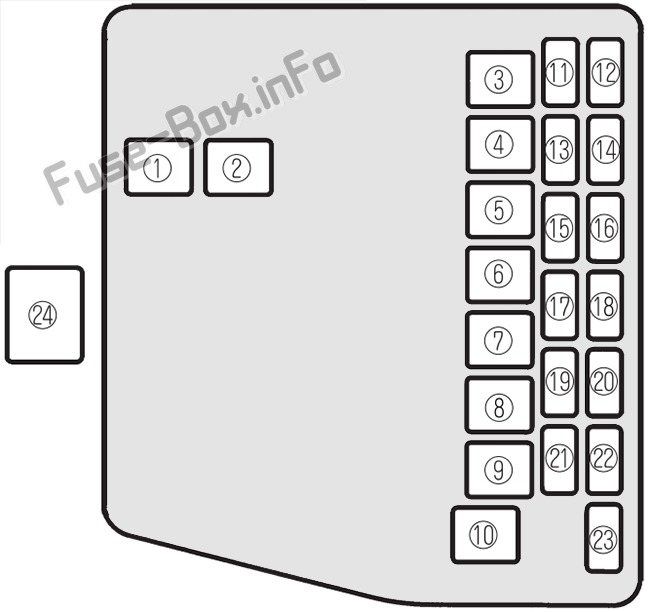

Схема блока предохранителей
| № | Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|---|
| 1 | НАГРЕВАТЕЛЬ | 40 A | Обогреватель |
| 2 | ABS | 60 A | Антиблокировочная тормозная система, Для защиты различных цепей |
| 3 | ИГ КЛЮЧ | 60 A | Для защиты различных цепей |
| 4 | PTC | 30 A | Не используется |
| 5 | GLOW | 40 A | Не используется |
| 6 | — | — | Не используется |
| 7 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 30 A | Охлаждающий вентилятор |
| 8 | BTN | 40 A | Внутреннее освещение, Электрозамок дверей |
| 9 | РЕКЛАМНЫЙ ВЕНТИЛЯТОР | 30 A | Дополнительный вентилятор для кондиционера |
| 10 | ИНЖ ИЛИ ФИП | 30 A | Блок управления двигателем |
| 11 | A/C | 10 A | Кондиционер |
| 12 | ST.SIG | 10 A | Сигнал стартера |
| 13 | HORN | 15 A | Horn |
| 14 | ОПАСНОСТЬ | 15 A | Сигнализаторы опасности |
| 15 | TAIL | 15 A | Задние фонари |
| 16 | ГОЛОВА С/У | 7,5 А | Для защиты различных цепей |
| 17 | FOG | 15 A | Не используется |
| 18 | FOG | 15 A | 2000-2001: Для защиты различных цепей 2002-2003: Противотуманные фары |
| 19 | STOP | 15 A | Стоп-сигналы |
| 20 | ГОЛОВА-R | 15 A | Фара правая |
| 21 | ГОЛОВА-L | 15 A | Фара-левая |
| 22 | — | — | Не используется |
| 23 | ГОЛОВА ПРИВЕТ | 15 A | Не используется |
| 24 | MAIN | 100 А | Для защиты всех цепей |
