Предохранители и реле Mazda RX-8 (2003-2012)
Схемы относятся к указанным годам и вариантам Mazda RX-8 (2003-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda RX-8 2003-2012 гг.
Предохранители прикуривателя (розетки) в Mazda RX-8 являются предохранители № 1 «СИГАРА» (прикуриватель), № 3 «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» (2003-2008: розетка для аксессуаров), № 13 «ВЫХОД» (2009-2011: розетка для аксессуаров) в блоке предохранителей в салоне и предохранитель № 8 «ACC» (прикуриватель, розетка для аксессуаров) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители на стороне водителя.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в порядке, проверьте блок предохранителей под капотом.

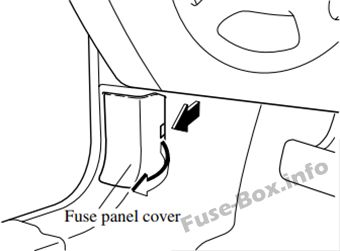

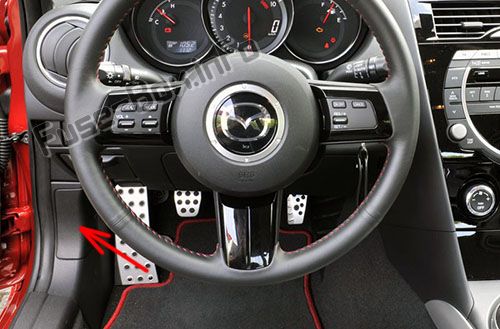

Пассажирский салон
Блок предохранителей расположен с левой стороны автомобиля.

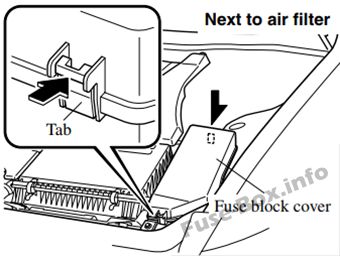

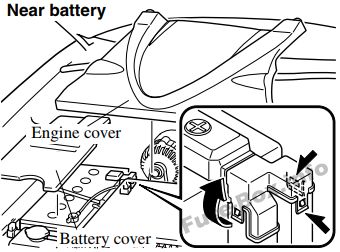

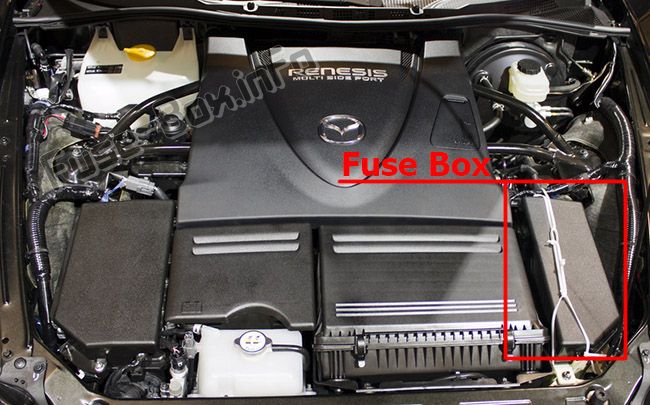

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2004, 2005

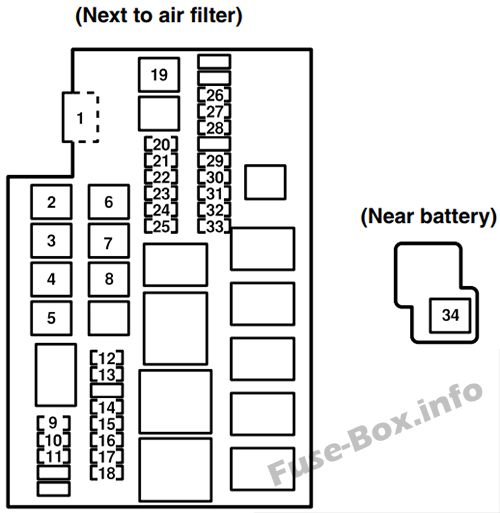

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | MAIN | 120A | Для защиты всех цепей |
| 2 | НАГРЕВАТЕЛЬ | 40A | Обогреватель |
| 3 | ВОЗДУШНЫЙ НАСОС | 60A | Воздушный насос |
| 4 | BTN | 30A | Электрические стеклоподъемники, дверные замки с электроприводом, система входа с подсветкой, люк (некоторые модели) |
| 5 | УДАЛЕНИЕ ТУМАНА | 50A | Обогрев заднего стекла |
| 6 | FAN | 40A | Электрический вентилятор |
| 7 | АБС/ДСК | 60A | ABS, DSC (некоторые модели) |
| 8 | ACC | 30A | Зажигалка, Зеркало с электрорегулировкой, Розетка для аксессуаров, Аудиосистема |
| 9 | HEAD | 15A | Дальний свет фар (некоторые модели), очиститель фар (некоторые модели) |
| 10 | ГОЛОВА НИЗКАЯ R | 15A | Ближний свет фар (правая) |
| 11 | ГОЛОВКА НИЗКАЯ L | 15A | Фара ближнего света (левая) |
| 12 | DRL | 15A | ДХО (дальний свет фар) (некоторые модели) |
| 13 | DSC | 30A | ДСК (некоторые модели) |
| 14 | ПОДОГРЕВ СИДЕНЬЯ | 20A | Обогрев сиденья (некоторые модели) |
| 15 | Ч/ЧИСТЫЙ | 20A | Очиститель фар (некоторые модели) |
| 16 | Р.ФОГ | 10A | — |
| 17 | FOG | 15A | Противотуманные фары (некоторые модели) |
| 18 | МАГНИТ КОНДИЦИОНЕРА | 10A | Кондиционер |
| 19 | IG | 30A | Для защиты различных цепей |
| 20 | ИГ КЛЮЧ | 15A | Для защиты различных цепей |
| 21 | STOP | 15A | Стоп-сигналы |
| 22 | ТОПЛИВНЫЙ НАСОС | 20A | Топливный насос |
| 23 | HORN | 15A | Horn |
| 24 | ОПАСНОСТЬ | 15A | Аварийная сигнализация, поворотники |
| 25 | ETV | 15A | Электрический дроссельный клапан |
| 26 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочиститель и омыватель лобового стекла |
| 27 | П.ВЕТЕР | 20A | Электрические стеклоподъемники |
| 28 | ДВИГАТЕЛЬ | 15A | Система управления двигателем, Дополнительная система безопасности, ABS, Усилитель руля |
| 29 | TAIL | 10A | Задние фонари, Освещение номерного знака, Габаритные огни, Передние боковые фонари, Задние боковые габаритные огни |
| 30 | ИЛЛЮМИ | 10A | Система входа с подсветкой |
| 31 | ЭГИ КОМП1 | 10A | Система управления двигателем |
| 32 | ЭГИ КОМП2 | 10A | Система управления двигателем |
| 33 | ЭГИ ИНЖ | 15A | Топливный инжектор |
| 34 | EPS | 60A | Усилитель руля |

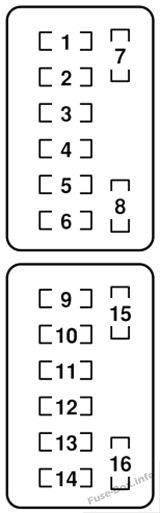

Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | СИГАРА | 15A | Более легкий |
| 2 | ACC | 7.5A | Аудио система. Зеркало управления питанием |
| 3 | ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | 20A | Розетка для аксессуаров |
| 4 | A/C | 7.5A | Кондиционер |
| 5 | — | — | — |
| 6 | — | — | — |
| 7 | ЗАПАСНОЙ | 7.5A | — |
| 8 | ЗАПАСНОЙ | 20A | — |
| 9 | M.DEF | 10A | Обогрев зеркал (некоторые модели) |
| 10 | DSC | 7.5A | ДСК (некоторые модели) |
| 11 | АУДИО | 20A | Аудиосистема (некоторые модели) |
| 12 | D.LOCK | 30A | Дверные замки с электроприводом, люк (некоторые модели) |
| 13 | П.ВЕТЕР | 30A | Электрические стеклоподъемники |
| 14 | ROOM | 15A | Внутреннее освещение |
| 15 | ЗАПАСНОЙ | 15A | — |
| 16 | ЗАПАСНОЙ | 10A | — |
2006
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | MAIN | 120A | Для защиты всех цепей |
| 2 | НАГРЕВАТЕЛЬ | 40A | Обогреватель |
| 3 | ВОЗДУШНЫЙ НАСОС | 60A | Воздушный насос |
| 4 | BTN | 30A | Электрические стеклоподъемники, дверные замки с электроприводом, система входа с подсветкой, люк (некоторые модели) |
| 5 | УДАЛЕНИЕ ТУМАНА | 50A | Обогрев заднего стекла |
| 6 | FAN | 40A | Электрический вентилятор |
| 7 | АБС/ДСК | 60A | ABS, DSC (некоторые модели) |
| 8 | ACC | 30A | Зажигалка, Зеркало с электрорегулировкой, Розетка для аксессуаров, Аудиосистема |
| 9 | HEAD | 15A | Дальний свет фар (некоторые модели), очиститель фар (некоторые модели) |
| 10 | ГОЛОВА НИЗКАЯ R | 15A | Ближний свет фар (правая) |
| 11 | ГОЛОВКА НИЗКАЯ L | 15A | Фара ближнего света (левая) |
| 12 | DRL | 15A | ДХО (дальний свет фар) (некоторые модели) |
| 13 | DSC | 30A | ДСК (некоторые модели) |
| 14 | ПОДОГРЕВ СИДЕНЬЯ | 20A | Обогрев сиденья (некоторые модели) |
| 15 | Ч/ЧИСТЫЙ | 20A | Очиститель фар (некоторые модели) |
| 16 | Р.ФОГ | 10A | — |
| 17 | FOG | 15A | Противотуманные фары (некоторые модели) |
| 18 | МАГНИТ КОНДИЦИОНЕРА | 10A | Кондиционер |
| 19 | IG | 30A | Для защиты различных цепей |
| 20 | ИГ КЛЮЧ | 15A | Для защиты различных цепей |
| 21 | STOP | 15A | Стоп-сигналы |
| 22 | ТОПЛИВНЫЙ НАСОС | 20A | Топливный насос |
| 23 | HORN | 15A | Horn |
| 24 | ОПАСНОСТЬ | 15A | Аварийная сигнализация, поворотники |
| 25 | ETV | 15A | Электрический дроссельный клапан |
| 26 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочиститель и омыватель лобового стекла |
| 27 | П.ВЕТЕР | 20A | Электрические стеклоподъемники |
| 28 | ДВИГАТЕЛЬ | 15A | Система управления двигателем, Дополнительная система безопасности, ABS, Усилитель руля |
| 29 | TAIL | 10A | Задние фонари, Освещение номерного знака, Габаритные огни, Передние боковые фонари, Задние боковые габаритные огни |
| 30 | ИЛЛЮМИ | 10A | Система входа с подсветкой |
| 31 | ЭГИ КОМП1 | 10A | Система управления двигателем |
| 32 | ЭГИ КОМП2 | 10A | Система управления двигателем |
| 33 | ЭГИ ИНЖ | 15A | Топливный инжектор |
| 34 | EPS | 60A | Усилитель руля |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | СИГАРА | 15A | Более легкий |
| 2 | ACC | 7.5A | Аудио система. Зеркало управления питанием |
| 3 | ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | 20A | Розетка для аксессуаров |
| 4 | A/C | 7.5A | Кондиционер |
| 5 | МЕТР | 10A | Приборный щиток |
| 6 | TCM | 10A | Система управления трансмиссией |
| 7 | ЗАПАСНОЙ | 7.5A | — |
| 8 | ЗАПАСНОЙ | 20A | — |
| 9 | M.DEF | 10A | Обогрев зеркал (некоторые модели) |
| 10 | DSC | 7.5A | ДСК (некоторые модели) |
| 11 | АУДИО | 20A | Аудиосистема (некоторые модели) |
| 12 | D.LOCK | 30A | Дверные замки с электроприводом, люк (некоторые модели) |
| 13 | П.ВЕТЕР | 30A | Электрические стеклоподъемники |
| 14 | ROOM | 15A | Внутреннее освещение |
| 15 | ЗАПАСНОЙ | 15A | — |
| 16 | ЗАПАСНОЙ | 10A | — |
2007, 2008
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | MAIN | 120A | Для защиты всех цепей |
| 2 | НАГРЕВАТЕЛЬ | 40A | Обогреватель |
| 3 | ВОЗДУШНЫЙ НАСОС | 60A | Воздушный насос |
| 4 | BTN | 30A | Электрические стеклоподъемники, дверные замки с электроприводом, система входа с подсветкой, люк (некоторые модели) |
| 5 | УДАЛЕНИЕ ТУМАНА | 50A | Обогрев заднего стекла |
| 6 | FAN | 40A | Электрический вентилятор |
| 7 | АБС/ДСК | 60A | ABS, DSC (некоторые модели) |
| 8 | ACC | 30A | Зажигалка, Зеркало с электрорегулировкой, Розетка для аксессуаров, Аудиосистема |
| 9 | HEAD | 15A | Дальний свет фар (некоторые модели), очиститель фар (некоторые модели) |
| 10 | ГОЛОВА НИЗКАЯ R | 15A | Ближний свет фар (правая) |
| 11 | ГОЛОВКА НИЗКАЯ L | 15A | Фара ближнего света (левая) |
| 12 | DRL | 15A | ДХО (дальний свет фар) (некоторые модели) |
| 13 | DSC | 30A | ДСК (некоторые модели) |
| 14 | ПОДОГРЕВ СИДЕНЬЯ | 20A | Обогрев сиденья (некоторые модели) |
| 15 | Ч/ЧИСТЫЙ | 20A | Очиститель фар (некоторые модели) |
| 16 | Р.ФОГ | 10A | — |
| 17 | FOG | 15A | Противотуманные фары (некоторые модели) |
| 18 | МАГНИТ КОНДИЦИОНЕРА | 10A | Кондиционер |
| 19 | IG | 30A | Для защиты различных цепей |
| 20 | ИГ КЛЮЧ | 15A | Для защиты различных цепей |
| 21 | STOP | 15A | Стоп-сигналы |
| 22 | ТОПЛИВНЫЙ НАСОС | 20A | Топливный насос |
| 23 | HORN | 15A | Horn |
| 24 | ОПАСНОСТЬ | 15A | Аварийная сигнализация, поворотники |
| 25 | ETV | 15A | Электрический дроссельный клапан |
| 26 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочиститель и омыватель лобового стекла |
| 27 | П.ВЕТЕР | — | — |
| 28 | ДВИГАТЕЛЬ | 15A | Система управления двигателем, Дополнительная система безопасности, ABS, Усилитель руля |
| 29 | TAIL | 10A | Задние фонари, Освещение номерного знака, Габаритные огни, Передние боковые фонари, Задние боковые габаритные огни |
| 30 | ИЛЛЮМИ | 10A | Система входа с подсветкой |
| 31 | ЭГИ КОМП1 | 10A | Система управления двигателем |
| 32 | ЭГИ КОМП2 | 10A | Система управления двигателем |
| 33 | ЭГИ ИНЖ | 15A | Топливный инжектор |
| 34 | EPS | 60A | Усилитель руля |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | СИГАРА | 15A | Более легкий |
| 2 | ACC | 7.5A | Аудио система. Зеркало управления питанием |
| 3 | ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | 20A | Розетка для аксессуаров |
| 4 | A/C | 7.5A | Кондиционер |
| 5 | МЕТР | 10A | Приборный щиток |
| 6 | TCM | 10A | Система управления трансмиссией |
| 7 | ЗАПАСНОЙ | — | — |
| 8 | ЗАПАСНОЙ | — | — |
| 9 | M.DEF | 10A | Обогрев зеркал (некоторые модели) |
| 10 | DSC | 7.5A | ДСК (некоторые модели) |
| 11 | АУДИО | 20A | Аудиосистема (некоторые модели) |
| 12 | D.LOCK | 30A | Дверные замки с электроприводом, люк (некоторые модели) |
| 13 | П.ВЕТЕР | 30A | Электрические стеклоподъемники |
| 14 | ROOM | 15A | Внутреннее освещение |
| 15 | ЗАПАСНОЙ | — | — |
| 16 | ЗАПАСНОЙ | — | — |
2009

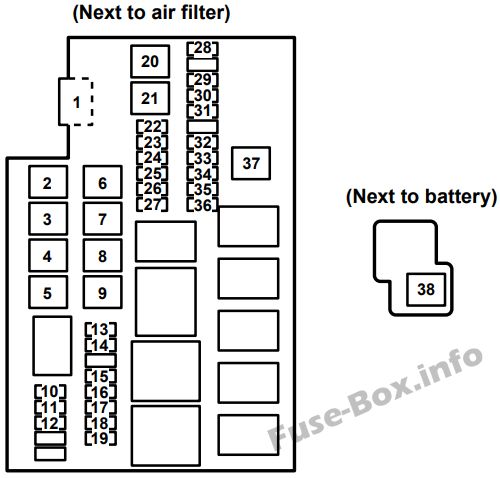

Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | MAIN | 120A | Для защиты всех цепей |
| 2 | НАГРЕВАТЕЛЬ | 40A | Обогреватель |
| 3 | ВОЗДУШНЫЙ НАСОС | 60A | Воздушный насос |
| 4 | BTN | 30A | Электрические стеклоподъемники, дверные замки с электроприводом, система входа с подсветкой, люк (некоторые модели) |
| 5 | УДАЛЕНИЕ ТУМАНА | 50A | Обогрев заднего стекла |
| 6 | ВЕНТИЛЯТОР 1 | 30A | Электрический вентилятор 1 |
| 7 | АБС/ДСК | 40A | ABS, DSC (некоторые модели) |
| 8 | ACC | 30A | Зажигалка, Зеркало с электрорегулировкой, Розетка для аксессуаров, Аудиосистема |
| 9 | ВЕНТИЛЯТОР 2 | 30A | Электрический вентилятор 2 |
| 10 | HEAD | 15A | Дальний свет фар (некоторые модели), очиститель фар (некоторые модели) |
| 11 | ГОЛОВА НИЗКАЯ R | 15A | Ближний свет фар (правая) |
| 12 | ГОЛОВКА НИЗКАЯ L | 15A | Фара ближнего света (левая) |
| 13 | DRL | 15A | ДХО (дальний свет фар) (некоторые модели) |
| 14 | DSC | 30A | ДСК (некоторые модели) |
| 15 | ПОДОГРЕВ СИДЕНЬЯ | 20A | Обогрев сиденья (некоторые модели) |
| 16 | Ч/ЧИСТЫЙ | 20A | Очиститель фар (некоторые модели) |
| 17 | Р.ФОГ | — | — |
| 18 | FOG | 15A | Противотуманные фары (некоторые модели) |
| 19 | A/C | 10A | Кондиционер |
| 20 | IG | 40A | Для защиты различных цепей |
| 21 | П.ВЕТЕР 1 | 30A | Электростеклоподъемник |
| 22 | ИГ КЛЮЧ | 15A | Для защиты различных цепей |
| 23 | STOP | 10A | Стоп-сигналы |
| 24 | ТОПЛИВНЫЙ НАСОС | 20A | Топливный насос |
| 25 | HORN | 15A | Horn |
| 26 | ОПАСНОСТЬ | 15A | Аварийная сигнализация, поворотники |
| 27 | ETV | 15A | Электрический дроссельный клапан |
| 28 | ST | 10A | Стартер |
| 29 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочиститель и омыватель лобового стекла |
| 30 | TCM | 15A | ТКМ (некоторые модели) |
| 31 | ДВИГАТЕЛЬ | 15A | Система управления двигателем, Дополнительная система безопасности, ABS, Усилитель руля |
| 32 | TAIL | 10A | Задние фонари, Освещение номерного знака, Габаритные огни, Передние габаритные огни. Задние боковые габаритные огни |
| 33 | ИЛЛЮМИ | 7.5A | Система входа с подсветкой |
| 34 | ЭГИ КОМП1 | 15A | Система управления двигателем |
| 35 | ЭГИ КОМП2 | 10A | Система управления двигателем |
| 36 | ЭГИ ИНЖ | 15A | Топливный инжектор |
| 37 | П.ВЕТЕР 2 | 20A | Электростеклоподъемник |
| 38 | EPS | 60A | Усилитель руля |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | СИГАРА | 15A | Более легкий |
| 2 | ACC | 7.5A | Аудио система. Зеркало управления питанием |
| 3 | ВЫХОД | — | — |
| 4 | A/C | 7.5A | Кондиционер |
| 5 | МЕТР | 10A | Приборный щиток |
| 6 | — | — | — |
| 7 | ЗАПАСНОЙ | — | — |
| 8 | ЗАПАСНОЙ | — | — |
| 9 | M.DEF | 10A | Обогрев зеркал (некоторые модели) |
| 10 | DSC | 7.5A | ДСК (некоторые модели) |
| 11 | АУДИО | 25A | Аудиосистема (модель с системой Bose Sound System) (некоторые модели) |
| 12 | D.LOCK | 30A | Дверные замки с электроприводом, люк (некоторые модели) |
| 13 | ВЫХОД | 15A | Розетка для аксессуаров |
| 14 | ROOM | 15A | Внутреннее освещение |
| 15 | ЗАПАСНОЙ | — | — |
| 16 | ЗАПАСНОЙ | — | — |
2010, 2011
Моторного отсека
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | MAIN | 120A | Для защиты всех цепей |
| 2 | НАГРЕВАТЕЛЬ | 40A | Обогреватель |
| 3 | ВОЗДУШНЫЙ НАСОС | 60A | Воздушный насос |
| 4 | BTN | 30A | Дверные замки с электроприводом, Система входа с подсветкой, Люк (некоторые модели) |
| 5 | УДАЛЕНИЕ ТУМАНА | 50A | Обогрев заднего стекла |
| 6 | ВЕНТИЛЯТОР 1 | 30A | Электрический вентилятор 1 |
| 7 | АБС/ДСК | 40A | ABS, DSC (некоторые модели) |
| 8 | ACC | 30A | Зажигалка, Зеркало с электрорегулировкой, Розетка для аксессуаров, Аудиосистема |
| 9 | ВЕНТИЛЯТОР 2 | 30A | Электрический вентилятор 2 |
| 10 | HEAD | 15A | Дальний свет фар (некоторые модели), очиститель фар (некоторые модели) |
| 11 | ГОЛОВА НИЗКАЯ R | 15A | Ближний свет фар (правая) |
| 12 | ГОЛОВКА НИЗКАЯ L | 15A | Фара ближнего света (левая) |
| 13 | DRL | 15A | ДХО (дальний свет фар) (некоторые модели) |
| 14 | DSC | 30A | ДСК (некоторые модели) |
| 15 | ПОДОГРЕВ СИДЕНЬЯ | 20A | Обогрев сиденья (некоторые модели) |
| 16 | Ч/ЧИСТЫЙ | 20A | Очиститель фар (некоторые модели) |
| 17 | Р.ФОГ | — | — |
| 18 | FOG | 15A | Противотуманные фары (некоторые модели) |
| 19 | A/C | 10A | Кондиционер |
| 20 | IG | 40A | Для защиты различных цепей |
| 21 | П.ВЕТЕР 1 | 30A | Электростеклоподъемник |
| 22 | ИГ КЛЮЧ | 15A | Для защиты различных цепей |
| 23 | STOP | 10A | Стоп-сигналы |
| 24 | ТОПЛИВНЫЙ НАСОС | 20A | Топливный насос |
| 25 | HORN | 15A | Horn |
| 26 | ОПАСНОСТЬ | 15A | Аварийная сигнализация, поворотники |
| 27 | ETV | 15A | Электрический дроссельный клапан |
| 28 | ST | 10A | Стартер |
| 29 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочиститель и омыватель лобового стекла |
| 30 | TCM | 15A | ТКМ (некоторые модели) |
| 31 | ДВИГАТЕЛЬ | 15A | Система управления двигателем, Дополнительная система безопасности, ABS, Усилитель руля |
| 32 | TAIL | 10A | Задние фонари, Освещение номерного знака, Габаритные огни, Передние боковые фонари, Задние боковые габаритные огни |
| 33 | ИЛЛЮМИ | 7.5A | Система входа с подсветкой |
| 34 | ЭГИ КОМП1 | 15A | Система управления двигателем |
| 35 | ЭГИ КОМП2 | 10A | Система управления двигателем |
| 36 | ЭГИ ИНЖ | 15A | Топливный инжектор |
| 37 | П.ВЕТЕР 2 | 20A | Электростеклоподъемник |
| 38 | EPS | 60A | Усилитель руля |
Пассажирский салон
| № | ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|---|
| 1 | СИГАРА | 15A | Более легкий |
| 2 | ACC | 7.5A | Аудио система. Зеркало управления питанием |
| 3 | ВЫХОД | — | — |
| 4 | A/C | 7.5A | Кондиционер |
| 5 | МЕТР | 10A | Приборный щиток |
| 6 | — | — | — |
| 7 | ЗАПАСНОЙ | — | — |
| 8 | ЗАПАСНОЙ | — | — |
| 9 | M.DEF | 10A | Обогрев зеркал (некоторые модели) |
| 10 | DSC | 7.5A | ДСК (некоторые модели) |
| 11 | АУДИО | 25A | Аудиосистема (модель с системой Bose Sound System) (некоторые модели) |
| 12 | D.LOCK | 30A | Дверные замки с электроприводом, люк (некоторые модели) |
| 13 | ВЫХОД | 15A | Розетка для аксессуаров |
| 14 | ROOM | 15A | Внутреннее освещение |
| 15 | ЗАПАСНОЙ | — | — |
| 16 | ЗАПАСНОЙ | — | — |
