Предохранители и реле Mazda Tribute (2001-2007)
Схемы относятся к указанным годам и вариантам Mazda Tribute (2001-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.
Расположение предохранителей Mazda Tribute 2001-2007 гг.
Предохранители прикуривателя (розетка):
2001-2004 годы: предохранитель №14 (прикуриватель) в блоке предохранителей в салоне и предохранители «мощность 1» (вспомогательный источник питания), «Энергия 2» (вспомогательный источник питания) в блоке предохранителей в моторном отсеке.
2005-2007 годы: предохранитель №24 (прикуриватель) в блоке предохранителей в салоне и предохранитель №12 (разъем питания) в блоке предохранителей в моторном отсеке.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

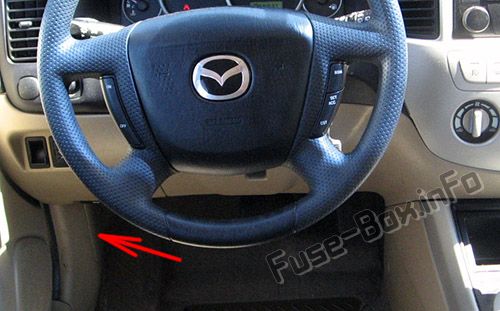

2001-2004 годы:
Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза.

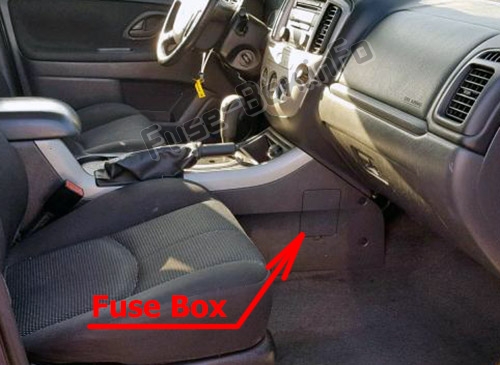

2005-2007 годы:
Панель предохранителей расположена с правой стороны центральной консоли, рядом с приборной панелью.

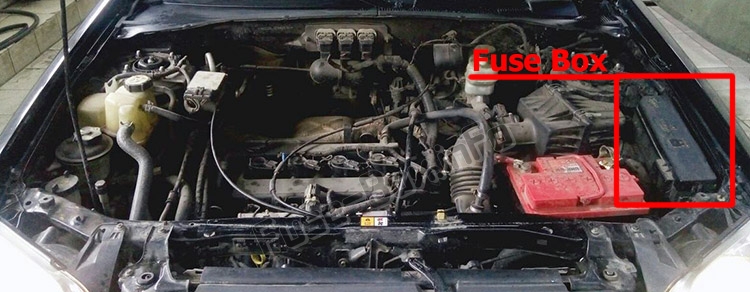

Блок предохранителей в моторном отсеке
Распределительная коробка расположена в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2001, 2002

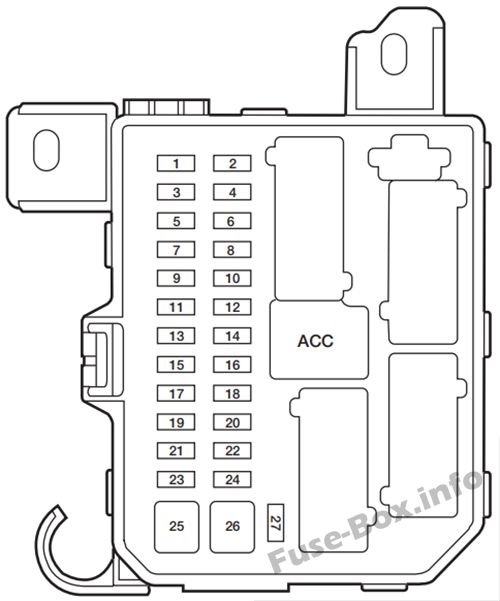

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Соленоид управления вентиляцией адсорбера |
| 2 | 5A | Реле вентилятора (катушка), реле обогрева заднего стекла (катушка), реле давления на PCM |
| 3 | 10A | Электродвигатель заднего стеклоочистителя, электродвигатель заднего стеклоочистителя, реле заднего стеклоочистителя (катушка) |
| 4 | 10A | Модуль управления полным приводом, кластер (предупреждение системы пассивной безопасности) |
| 5 | 5A | Блок ABS (EVAC и FILL), блок ASC, модуль управления системами пассивной безопасности, главный переключатель ASC для блока ASC |
| 6 | 10A | Проблесковый маячок, левый фонарь заднего хода, правый фонарь заднего хода |
| 7 | 10A | Пассивный противоугонный приемопередатчик (PATS), модуль управления системами безопасности |
| 8 | 10A | Комбинация приборов, реле блокировки переключения передач (катушка), сигнал O/D на PCM |
| 9 | 3A | Реле PCM (катушка), реле вентилятора 1, 2, 3 (катушка), реле кондиционера (катушка) |
| 10 | 20A | Мотор переднего стеклоочистителя, мотор переднего омывателя, реле INT |
| 11 | 10A | Реле IGN (катушка), реле ACC (катушка), реле стартера (катушка), соленоид блокировки ключа, GEM |
| 12 | 5A | Радио, Часы |
| 13 | — | Не используется |
| 14 | 20A | Зажигалка |
| 15 | 15A | Левый передний габаритный фонарь, правый передний габаритный фонарь, левый номерной фонарь, правый номерной фонарь, левый задний фонарь, правый задний фонарь, реле стояночного фонаря (катушка), предохранитель прицепа, предохранитель освещения |
| 16 | 10A | Кластер, Зеркало Power, GEM |
| 17 | 15A | Мотор солнечной крыши |
| 18 | 5A | Освещение для: кластера, блока обогревателя, радио, аварийного выключателя, заднего выключателя оттаивания, выключателя 4WD, выключателя передних противотуманных фар |
| 19 | 10A | Усилитель сабвуфера |
| 20 | 15A | Указатели левого/правого поворота, левые/правые передние боковые указатели поворота, левые/правые передние указатели поворота, левые/правые задние указатели поворота, левый/правый поворот прицепа, мигалка |
| 21 | 10A | Левый/правый габаритные огни прицепа |
| 22 | 15A | Не используется |
| 23 | 15A | Левый/правый звуковой сигнал |
| 24 | 15A | Левый/правый стоп-сигналы, верхний стоп-сигнал, левый/правый стоп-сигнал прицепа, блок ABS, блок ASC (переключатель положения педали тормоза), PCM, соленоид переключения передач |
| 25 | 30A | Электродвигатель стеклоподъемника — правый передний, левый передний, правый задний, левый задний |
| 26 | 30A | Двигатель замка двери с электроприводом — передний правый, передний левый, задний правый, задний левый, GEM (катушка реле дверного замка), сиденье с электроприводом |
| 27 | 10A | Аудиосистема, приборная панель, лампа салона, лампа освещения багажного отсека |
| ACC | — | Дополнительное реле |

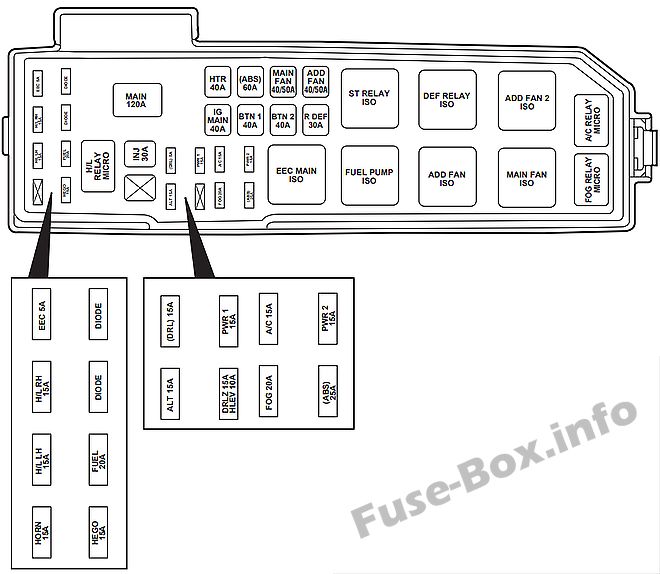

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| Horn | 15A | Horn |
| В/Н ЛГ | 15 A | Фара (дальний/ближний левый, дальний свет) |
| Х/ЛРХ | 15 A | Фара (дальний/ближний правый, дальний свет) |
| EEC | 5A | ЕЭК (КПВР) |
| HEGO | 15 A | HEGO 1,2, CMS 1,2, ВМВ |
| FUEL | 20A | Топливный насос, EEC (FPM) |
| ДИОД | — | — |
| ДИОД | — | — |
| H/L РЕЛЕ МИКРО | — | Фара (реле дальнего/ближнего света, правое/левое) |
| — | — | — |
| INJ | 30A | EEC (VPWR), EVR, MAF, IAC, переборка |
| MAIN | 120A | Main |
| ALT | 15 A | Генератор/регулятор |
| (ДРЛ) | 15 A | Блок ДХО (подача), реле ДХО |
| (ДРЛЗ) (HELV) | 15А (ДРЛЗ) 10А (ВЛЭВ) | Модуль дневных ходовых огней (ДРЛ), HLEV |
| мощность 1 | 15 A | Вспомогательная точка питания |
| FOG | 20A | Противотуманные фары RH/LH, индикатор противотуманных фар |
| A/C | 15 A | Муфта кондиционера |
| (АБС) | 25A | Антиблокировочная тормозная система SOL |
| Энергия 2 | 15 A | Вспомогательная точка питания |
| ИГ ГЛАВНЫЙ | 40A | Стартер |
| HTR | 40A | Электродвигатель вентилятора, реле электродвигателя вентилятора |
| 1 баттон | 40A | JB — акк. Реле, Радио, Прикуриватель, Кластер, Зеркало с электроприводом, GEM, Электронное управление мигалкой |
| (АБС) | 60A | Электродвигатель антиблокировочной тормозной системы |
| 2 кнопки | 40A | JB — радио, приборная панель, купольные лампы, картографические лампы, грузовые лампы, круиз-контроль, сиденье с электроприводом, звуковой сигнал |
| ГЛАВНЫЙ ВЕНТИЛЯТОР | 40 А (2,0 л) 50 А (3,0 л) | Главный вентилятор |
| R DEF | 30A | Задний антиобледенитель |
| ДОБАВИТЬ ВЕНТИЛЯТОР | 40 А (2,0 л) 50 А (3,0 л) | Добавить поклонника |
| ЕЕС ГЛАВНЫЙ ISO | — | Реле ЕЕС |
| ТОПЛИВНЫЙ НАСОС ISO | — | Реле топливного насоса |
| ГЛАВНЫЙ ВЕНТИЛЯТОР ISO | Реле управления вентилятором низкой скорости (двигатель 2,0 л) Реле управления вентилятором высокой скорости 1 (двигатель 3,0 л) | |
| ДОБАВИТЬ ВЕНТИЛЯТОР ISO | Реле управления высокоскоростным вентилятором 1 (двигатель 2,0 л) Реле управления низкоскоростным вентилятором (двигатель 3,0 л) | |
| РЕЛЕ DEF ISO | — | Реле обогревателя заднего стекла |
| ST РЕЛЕ ИСО | — | Реле стартера |
| ДОБАВИТЬ ВЕНТИЛЯТОР 2 ISO | Реле управления вентилятором высокой скорости 2 (двигатель 3,0 л) Реле управления вентилятором средней скорости (двигатель 2,0 л) | |
| ПРОТИВОТУМАННОЕ РЕЛЕ МИКРО | — | Реле противотуманных фар |
| РЕЛЕ КОНДИЦИОНЕРА МИКРО | — | Реле сцепления кондиционера |
2003, 2004
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Соленоид управления вентиляцией адсорбера |
| 2 | 5A | Реле вентилятора (катушка), реле давления на PCM |
| 3 | 10A | Электродвигатель заднего стеклоочистителя, Электродвигатель омывателя заднего стекла, Реле заднего стеклоочистителя (катушка) |
| 4 | 10A | Модуль управления полным приводом, Cluster (предупреждение о системе безопасности) |
| 5 | 5A | Блок ABS (EVAC и FILL), блок ASC, модуль управления системой пассивной безопасности (RCM), основное ПО ASC для блока ASC, переключатель часовой пружины |
| 6 | 10A | Проблесковый маячок, фонари заднего хода, модуль помощи при парковке (PAM) |
| 7 | 10A | Пассивный противоугонный приемопередатчик (PATS), RCM, предохранитель EEC |
| 8 | 10A | Комбинация приборов, реле блокировки переключения передач (катушка), сигнал O/D на PCM, GEM, зеркало автолампы E/C |
| 9 | 3A | Реле PCM (катушка), реле вентилятора 1, 2, 3 (катушка), реле кондиционера (катушка) |
| 10 | 20A | Электродвигатель переднего стеклоочистителя, электродвигатель омывателя лобового стекла. |
| 11 | 10A | Реле ACC (катушка), соленоид блокировки ключа, GEM |
| 12 | 5A | Радио |
| 13 | — | Не используется |
| 14 | 20A | Зажигалка |
| 15 | 15A | Реле габаритных огней, Передние габаритные огни, Фонари номерного знака, Задние фонари, Реле габаритных огней (катушка), Предохранитель прицепа, Предохранитель освещения |
| 16 | 10A | Комбинация приборов, Электропривод зеркал, GEM, Подогрев сидений |
| 17 | 15A | Мотор солнечной крыши |
| 18 | 5A | Освещение для: приборной панели, блока обогревателя, радио, выключателя аварийной сигнализации, выключателя заднего оттаивания, выключателя 4WD, выключателя передних противотуманок |
| 19 | 10A | Сабвуфер усилитель |
| 20 | 15A | Указатели поворота, Передние боковые указатели поворота, Передние поворотники, Задние указатели поворота, Поворот прицепа, Мигалка |
| 21 | 10A | Габаритные огни прицепа |
| 22 | 15A | Не используется |
| 23 | 20A | Реле звукового сигнала |
| 24 | 15A | Стоп-сигналы, верхний стоп-сигнал, стоп-сигнал прицепа, блок ABS, блок ASC (переключатель положения педали тормоза), PCM, соленоид переключения передач |
| 25 | 30A | Электродвигатели стеклоподъемников |
| 26 | 30A | Двигатели дверных замков с электроприводом, GEM (катушка реле дверного замка), сиденье с электроприводом, реле 4WD |
| 27 | 10A | GEM, аудиосистема, кластер, лампа салона, лампа карты, лампа багажного отделения, разъем Datalink |
| ACC | — | Дополнительное реле |

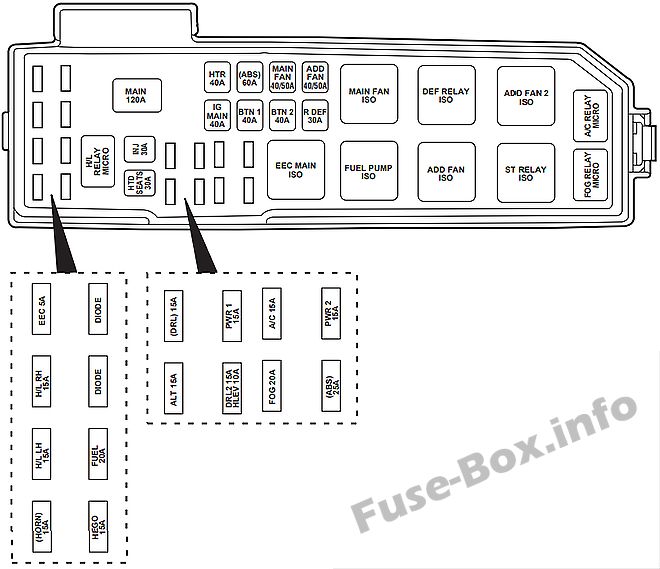

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| Horn | 15A | Horn |
| В/Н ЛГ | 15 A | Фара (дальний/ближний левый, Дальний свет) |
| В/Л Правая | 15 A | Фара (дальний/ближний правый, Дальний свет) |
| EEC | 5A | ЕЭК (КПВР) |
| HEGO | 15 A | HEGO 1,2, CMS 1,2, ВМВ |
| FUEL | 20 A | Топливный насос, EEC (FPM) |
| ДИОД | — | — |
| ДИОД | — | — |
| H/L РЕЛЕ МИКРО | — | Фара (дальний/ближний свет, правое/левое реле) |
| СИДЕНЬЯ HTD | 30A | Подогрев сидений (при наличии) |
| INJ | 30A | EEC (VPWR), EVR, MAF, IAC, переборка, предохранитель HEGO |
| MAIN | 120A | Main |
| ALT | 15 A | Генератор/регулятор |
| (ДРЛ) | 15 A | Блок дневных ходовых огней (ДХО) (питание), реле ДХО |
| (DRL2) (HLEV) | 15А (ДРЛ2) 10А (HLEV) | Модуль ДХО, HLEV |
| мощность 1 | 15 A | Вспомогательная точка питания |
| FOG | 20 A | Противотуманные фары, индикатор противотуманных фар |
| A/C | 15 A | Муфта кондиционера |
| (АБС) | 25A | Антиблокировочная тормозная система (АБС) SOL, EVAC и FILL |
| Энергия 2 | 15 A | Вспомогательная точка питания |
| ИГ ГЛАВНЫЙ | 40A | Стартер |
| HTR | 40A | Электродвигатель вентилятора, реле электродвигателя вентилятора |
| 1 баттон | 40A | JB - Реле аксессуаров, Радио, Реле TNS, Прикуриватель, Комбинация приборов, Зеркала с электроприводом, GEM, Реле задержки аксессуаров, Электростеклоподъемники, Люк с электроприводом |
| (АБС) | 60A | Двигатель ABS, EVAC и FILL |
| 2 кнопки | 40A | JB - Радио, CD-чейнджер, приборная панель, купольные фонари, фонари для карт, фонари для груза, реле звукового сигнала, GEM, электрические замки, контроль скорости |
| ГЛАВНЫЙ ВЕНТИЛЯТОР | 40 А (2,0 л) 50 А (3,0 л) | Главный вентилятор |
| R DEF | 30A | Задний антиобледенитель |
| ДОБАВИТЬ ВЕНТИЛЯТОР | 40 А (2,0 л) 50 А (3,0 л) | Добавить вентилятор |
| ЕЕС ГЛАВНЫЙ ISO | — | Реле ЕЕС |
| ТОПЛИВНЫЙ НАСОС ISO | — | Реле топливного насоса |
| ГЛАВНЫЙ ВЕНТИЛЯТОР ISO | Реле управления малой скоростью вентилятора (двигатель 2,0 л) Реле управления 1 высокой скоростью вентилятора (двигатель 3,0 л) | |
| ДОБАВИТЬ ВЕНТИЛЯТОР ISO | Реле 1 управления высокой скоростью вентилятора (двигатель 2,0 л) Реле управления малой скоростью вентилятора (двигатель 3,0 л) | |
| РЕЛЕ DEF ISO | — | Реле обогревателя заднего стекла |
| ST РЕЛЕ ИСО | — | Реле стартера |
| ДОБАВИТЬ ВЕНТИЛЯТОР 2 ISO | Реле 2 управления вентилятором высокой скорости (двигатель 3,0 л) Реле управления вентилятором средней скорости (двигатель 2,0 л) | |
| ПРОТИВОТУМАННОЕ РЕЛЕ МИКРО | — | Реле противотуманных фар |
| РЕЛЕ КОНДИЦИОНЕРА МИКРО | — | Реле муфты кондиционера |
2005

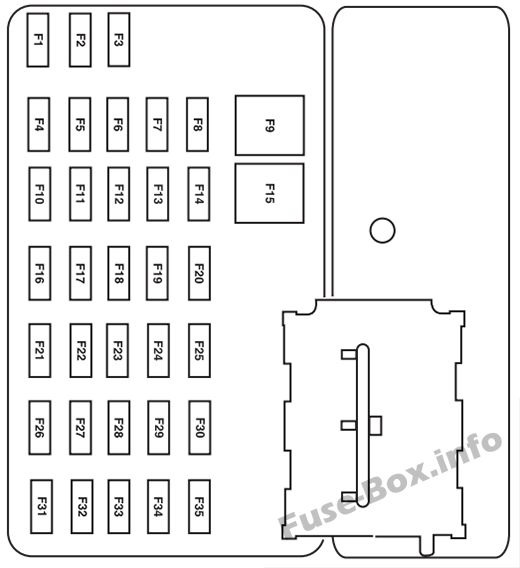

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15 А* | Парковочные фонари для прицепа |
| 2 | 5A* | Радио (освещение) |
| 3 | 15 А* | Передние и задние парковочные фонари |
| 4 | 10 А* | Замок зажигания |
| 5 | 2A* | Модуль управления силовым агрегатом (реле PCM), реле топливного насоса, реле главного вентилятора, реле вентилятора высокой/низкой скорости 2, модуль PATS |
| 6 | 15 А* | Центральный стоп-сигнал (CHMSL), стоп-сигналы, PCM, антиблокировочная тормозная система (АБС), контроль скорости, выключатель тормоза |
| 7 | 10 А* | Комбинация приборов, диагностический разъем, переключатель зеркал с электроприводом, радио |
| 8 | — | Не используется |
| 9 | 30А** | дверные замки с электроприводом, сиденья с электроприводом |
| 10 | 15 А* | Зеркала с подогревом |
| 11 | 15 А* | Люк на крыше |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 30А** | Электрические стеклоподъемники |
| 16 | 15 А* | Сабвуфер |
| 17 | 15 А* | Ближний свет |
| 18 | 10 А* | 4WD |
| 19 | — | Не используется |
| 20 | 15 А* | Horn |
| 21 | 10 А* | Мотор заднего стеклоочистителя, омыватель заднего стеклоочистителя |
| 22 | 10 А* | Электрохроматическое зеркало, Комбинация приборов |
| 23 | 5A* | Радио (мощность) |
| 24 | 20 А* | Зажигалка |
| 25 | 20 А* | Электродвигатель переднего стеклоочистителя, омыватель переднего стеклоочистителя |
| 26 | 5A* | Переключатель режимов работы системы климат-контроля |
| 27 | 5A* | Вентиляция адсорбера, переключатель отмены контроля скорости |
| 28 | 10 А* | Приборный щиток |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | 10 А* | Блокировка переключения тормозной коробки передач |
| 33 | 15 А* | Модуль подушки безопасности, контрольная лампа отключения подушки безопасности пассажира (PAD), датчик классификации пассажиров (OCS) |
| 34 | 5A* | Модуль ABS, Evac и Fill, контроль скорости |
| 35 | 5A* | Модуль подогрева сидений, 4WD |
| (* - Мини-предохранитель) (** - Картриджный предохранитель) |

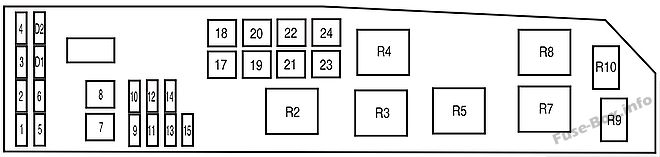

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 25A* | Панель предохранителей I/P (RUN/START) |
| 2 | 25A* | Мощность фары |
| 3 | 25A* | Дальний свет, Сигналы поворота, Лампы освещения салона, Мощность фар |
| 4 | 5A* | Keep Alive Power (KA PWR) |
| 5 | 15 А* | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 6 | 20 А* | Топливный насос |
| 7 | 40А** | Реле RUN/ACC — прикуриватель, передние и задние дворники |
| 8 | 30А** | Модуль управления силовым агрегатом (PCM), форсунки и катушка |
| 9 | 15 А* | Генератор |
| 10 | 30A* | Сиденья с подогревом |
| 11 | 10 А* | PCM |
| 12 | 20 А* | Силовая установка |
| 13 | 20 А* | Противотуманные фары |
| 14 | 15 А* | Муфта кондиционера, реле кондиционера |
| 15 | 30A* | Соленоид антиблокировочной тормозной системы (АБС) |
| 17 | 50А** | Зажигание (основное) |
| 18 | 40А** | Двигатель вентилятора |
| 19 | 40А** | Дополнительное реле задержки — сабвуфер и полный привод, ближний свет |
| 20 | 60А** | ABS |
| 21 | 40А** | Звуковой сигнал, CHMSL, Кластер, Электрозамки и сиденья с электроприводом |
| 22 | 40А** (14) | Охлаждающий вентилятор |
| 22 | 50** (В6) | Охлаждающий вентилятор |
| 23 | 40А** | Обогрев заднего стекла, реле габаритных огней |
| 24 | 40А** (14) | Высокая/низкая скорость вентилятора |
| 24 | 50** (В6) | Высокая/низкая скорость вентилятора |
| 25 | — | Шунт |
| R2 | — | Реле ПКМ |
| R3 | — | Реле топливного насоса |
| R4 | — | Реле вентилятора охлаждения |
| R5 | — | Реле высокой/низкой скорости вентилятора 1 |
| R7 | — | Реле стартера |
| R8 | — | Реле высокой/низкой скорости вентилятора 2 |
| R9 | — | Реле противотуманных фар |
| R10 | — | Реле кондиционера |
| D1 | — | Пусковой диод |
| D2 | — | диод переменного тока |
| (* - Мини-предохранитель) (** - Картриджный предохранитель) |
2006
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15 А* | Парковочные фонари для прицепа |
| 2 | 5A* | Радио (освещение) |
| 3 | 15 А* | Передние и задние парковочные фонари |
| 4 | 10 А* | Замок зажигания |
| 5 | 2A* | Модуль управления силовым агрегатом (реле PCM), реле топливного насоса, реле главного вентилятора, реле вентилятора высокой/низкой скорости 2, модуль PATS |
| 6 | 15 А* | Центральный стоп-сигнал (CHMSL), стоп-сигналы, PCM, антиблокировочная тормозная система (АБС), контроль скорости, выключатель тормоза |
| 7 | 10 А* | Комбинация приборов, диагностический разъем, переключатель зеркал с электроприводом, радио |
| 8 | — | Не используется |
| 9 | 30А** | дверные замки с электроприводом, сиденья с электроприводом |
| 10 | 15 А* | Зеркала с подогревом |
| 11 | 15 А* | Люк на крыше |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 30А** | Электрические стеклоподъемники |
| 16 | 15 А* | Сабвуфер |
| 17 | 15 А* | Ближний свет |
| 18 | 10 А* | 4WD |
| 19 | — | Не используется |
| 20 | 15 А* | Horn |
| 21 | 10 А* | Мотор заднего стеклоочистителя, омыватель заднего стеклоочистителя |
| 22 | 10 А* | Приборный щиток |
| 23 | 5A* | Радио (мощность) |
| 24 | 20 А* | Зажигалка |
| 25 | 20 А* | Электродвигатель переднего стеклоочистителя, омыватель переднего стеклоочистителя |
| 26 | 5A* | Переключатель режимов работы системы климат-контроля |
| 27 | 5A* | Вентиляция адсорбера, переключатель отмены контроля скорости |
| 28 | 10 А* | Приборный щиток |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | 10 А* | Блокировка переключения тормозной коробки передач |
| 33 | 15 А* | Модуль подушки безопасности, контрольная лампа отключения подушки безопасности пассажира (PAD), датчик классификации пассажиров (OCS) |
| 34 | 5A* | Модуль ABS, Evac и Fill, контроль скорости |
| 35 | 5A* | Модуль подогрева сидений, 4WD |
| (* - Мини-предохранитель) (** - Картриджный предохранитель) |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 25A* | Мощность фары |
| 3 | 25A* | Дальний свет, Сигналы поворота, Лампы освещения салона, Мощность фар |
| 4 | 5A* | Keep Alive Power (KA PWR) |
| 5 | 15 А* | Датчики кислорода в выхлопных газах с подогревом (HEGO) |
| 6 | 20 А* | Топливный насос |
| 7 | 40А** | Реле RUN/ACC — прикуриватель, передние и задние дворники |
| 8 | 30А** | Модуль управления силовым агрегатом (PCM), форсунки и катушка |
| 9 | 15 А* | Генератор |
| 10 | 30A* | Сиденья с подогревом |
| 11 | 10 А* | PCM |
| 12 | 20 А* | Силовая установка |
| 13 | 20 А* | Противотуманные фары |
| 14 | 15 А* | Муфта кондиционера, реле кондиционера |
| 15 | 30A* | Соленоид антиблокировочной тормозной системы (АБС) |
| 16 | 25A* | Панель предохранителей I/P (RUN/START) |
| 17 | 50А** | Зажигание (основное) |
| 18 | 40А** | Двигатель вентилятора |
| 19 | 40А** | Дополнительное реле задержки — сабвуфер и 4\VD, ближний свет |
| 20 | 60А** | ABS |
| 21 | 40А** | Звуковой сигнал, CHMSL, Кластер, Электрозамки и сиденья с электроприводом |
| 22 | 40А** (14) | Охлаждающий вентилятор |
| 22 | 50А** (V6) | Охлаждающий вентилятор |
| 23 | 40А** | Обогрев заднего стекла, реле габаритных огней |
| 24 | 40А** (14) | Высокая/низкая скорость вентилятора |
| 24 | 50А** (V6) | Высокая/низкая скорость вентилятора |
| 25 | — | Шунт |
| R2 | — | Реле ПКМ |
| R3 | — | Реле топливного насоса |
| R4 | — | Реле вентилятора охлаждения |
| R5 | — | Реле высокой/низкой скорости вентилятора 1 |
| R6 | — | Реле электровентилятора |
| R7 | — | Реле стартера |
| R8 | — | Реле высокой/низкой скорости вентилятора 2 |
| R9 | — | Реле противотуманных фар |
| R10 | — | Реле кондиционера |
| D1 | — | Не используется |
| D2 | — | диод переменного тока |
| (* - Мини-предохранитель) (** - Картриджный предохранитель) |
