Предохранители и реле Mazda Tribute (2008-2011)

Схемы относятся к указанным годам и вариантам Mazda Tribute (2008-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mazda.

Расположение предохранителей Mazda Tribute 2008-2011 гг.

Расположение предохранителей Mazda Tribute 2008-2011 гг.

Предохранители прикуривателя (розетка): № 40 (передняя розетка) в блоке предохранителей панели приборов и предохранитель № 3 (задняя розетка — центральная консоль) в блоке предохранителей моторного отсека.

Расположение блока предохранителей

Пассажирский салон

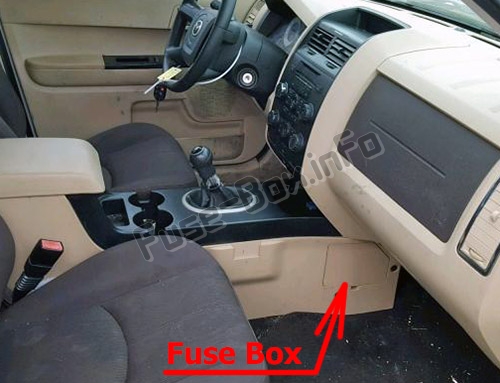

Панель предохранителей расположена с правой стороны центральной консоли, рядом с приборной панелью.
Снимите крышку панели, чтобы получить доступ к крышке предохранителей. Нажмите на выступы сверху и снизу крышки предохранителя, чтобы снять ее.Пассажирский салон

Моторного отсека

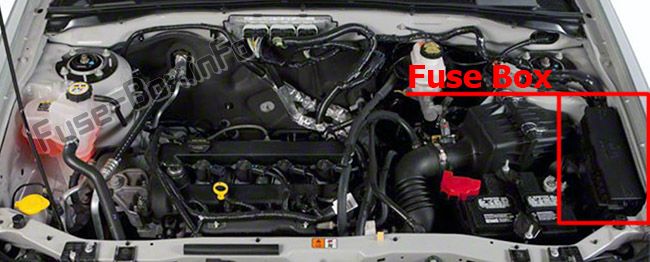

Распределительная коробка расположена в моторном отсеке.Моторного отсека

Схемы блока предохранителей

2008

Пассажирский салон

Пассажирский салон

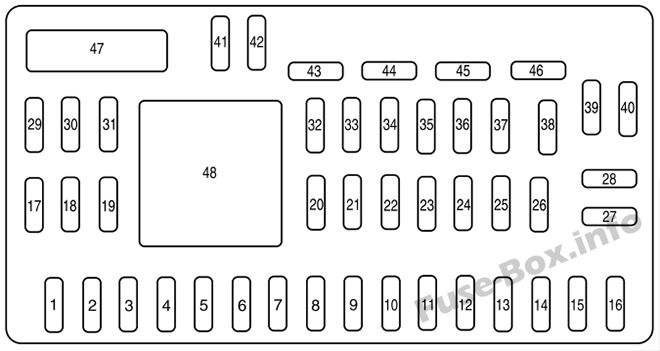

Назначение предохранителей в салоне (2008 г.)
№Номинал, АмперОписание
130AНе используется (запасной)
215AПереключатель включения/выключения тормоза
315AНе используется (запасной)
430AНе используется (запасной)
510AБлокировка переключения тормозов (BSI), СПДЖБ
620AПоворотники, Стоп-сигналы
710AФары ближнего света (слева)
810AФары ближнего света (справа)
915AВнутреннее освещение
1015AПодсветка
1110AЧетырехколесный привод
127.5AПереключатель зеркала с электроприводом
137.5AКанистра вентиляция
1410AFCIM (радиокнопки), передний дисплейный модуль
1510AКлимат-контроль
1615AНе используется (запасной)
1720AПодача электродвигателей всех замков, разблокировка задней поднимающейся двери, разблокировка подъемного стекла
1820AСиденье с подогревом
1925AЗадний стеклоочиститель
2015AКанал передачи данных
2115AПротивотуманные фары
2215AПарковые фонари
2315AФары дальнего света
2420AРеле звукового сигнала
2510AЛампы спроса
2610AКомбинация приборов
2720AЗамок зажигания
285AРадио
295AКомбинация приборов
305AОтмена овердрайва
3110AНе используется (запасной)
3210AМодуль управления удерживающими устройствами
3310AПереключатель скорости
345AВыключатель контроля скорости, ABS
3510AПолный привод, EPAS (рулевое управление)
365Aприемопередатчик PATS
3710AКлимат-контроль
3820AСабвуфер/усилитель (аудиофильское радио)
3920AРадио
4020AПередняя розетка
4115AВыключатели блокировки дверей водителя/пассажира
4210AНе используется (запасной)
4310AЛогика заднего стеклоочистителя, реле обогрева сидений
4410AНе используется (запасной)
455AЛогика переднего стеклоочистителя, реле электровентилятора
467.5AOCS (ограничения), PADI (ограничения)
47Автоматический выключатель 30АЭлектрические стеклоподъемники, Люк в крыше
48—Дополнительное реле с задержкой

Моторного отсека

Моторного отсека

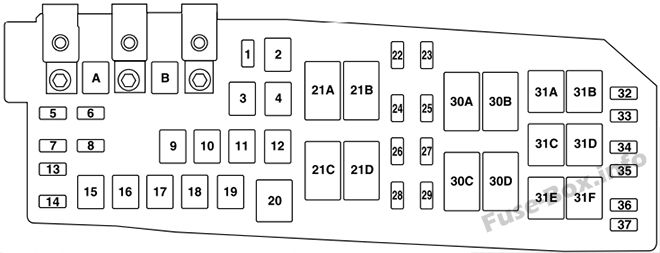

Назначение предохранителей в моторном отсеке (2008 г.)
№Номинал, АмперОписание
A80А МидиEPAS
B125А МидиСПДЖБ
115A*Зеркало с подогревом
230А**Задний антиобледенитель
320А**Задняя розетка (центральная консоль)
420А**Топливный насос
510A*Модуль управления силовым агрегатом (PCM) Keep Alive power
615A*Генератор
710A*Фонари заднего хода
820A*Стояночные фонари для буксировки прицепа
950А**Антиблокировочная тормозная система (АБС)
1030А**Передние дворники
1130А**Стартер
1240А**Двигатель вентилятора
1310A*Муфта кондиционера
1415A*Лампы поворота прицепа
15—Не используется
1640А**Охлаждающий вентилятор 1
1740А**Охлаждающий вентилятор 2
1820А**соленоид АБС
1930А**Сиденья с электроприводом
20—Реле муфты кондиционера
21A—Реле обогревателя заднего стекла
21B—Не используется
21C—Реле вентилятора
21D—Реле ПКМ
22—Не используется
23—Не используется
2410A*ИКМ-передача
25—Не используется
2610A*млн ПКМ
2710A*PCM не мил
2815A*PCM
2915A*Катушки зажигания
30A—Реле вентилятора охлаждения 1
30B—Реле стартера
30C—Главное реле вентилятора охлаждения
30D—Реле вентилятора охлаждения 2
31A—Реле фонарей заднего хода
31B—Реле топливного насоса
31C—Реле левого поворота прицепа
31D—Реле правого поворота буксировки прицепа
31E—Реле буксировки прицепа
31F—Не используется
32—Диод муфты кондиционера
33—диод ПКМ
34—Стартовый диод
3510A*Реле фонарей заднего хода, Модуль управления скоростью, Реле обогрева заднего стекла
36—Не используется
37—Не используется
(* - Мини-предохранитель) (** - Картриджный предохранитель)

2009

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2009 г.)
№Номинал, АмперЗащитные цепи
130AНе используется (запасной)
215AПереключатель включения/выключения тормоза
315AНе используется (запасной)
430AЛунная крыша
510AБлокировка переключения тормозов (BSI), СПДЖБ
620AПоворотники, Стоп-сигналы
710AФары ближнего света (левые)
810AФары ближнего света (правые)
915AВнутреннее освещение
1015AПодсветка
1110AПолноприводный автомобиль
127.5AПереключатель зеркала с электроприводом
135AНе используется (запасной)
1410 AFCIM (радиокнопки), передний дисплейный модуль
1510AКлимат-контроль
1615AНе используется (запасной)
1720AПодача электродвигателей всех замков, разблокировка задней поднимающейся двери, разблокировка подъемного стекла
1820AСиденье с подогревом
1925AЗадний стеклоочиститель
2015AКанал передачи данных
2115AПротивотуманные фары
2215AПарковые фонари
2315AФары дальнего света
2420AРеле звукового сигнала
2510AЛампы спроса
2610AКомбинация приборов
2720AЗамок зажигания
285AРадио
295AКомбинация приборов
305AНе используется (запасной)
3110AМодуль управления удерживающими устройствами
3210AНе используется (запасной)
3310AНе используется (запасной)
345AАнтиблокировочная тормозная система (АБС)
3510AПолный привод, Электронный усилитель руля (EPAS)
365Aприемопередатчик PATS
3710AКлимат-контроль
3820AСабвуфер/усилитель (аудиофильское радио)
3920AРадио
4020AПередняя розетка
4115AВыключатели блокировки дверей водителя/пассажира, люк в крыше
4210AНе используется (запасной)
4310AЛогика заднего стеклоочистителя, реле обогрева сидений, комбинация приборов
4410AНе используется (запасной)
455AЛогика переднего стеклоочистителя, реле электродвигателя вентилятора
467.5AOCS (ограничения), PADI (ограничения)
47Автоматический выключатель 30АЭлектрические стеклоподъемники
48—Дополнительное реле с задержкой

Моторного отсека

Моторного отсека

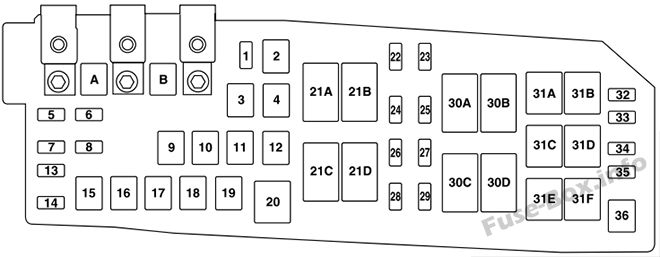

Назначение предохранителей в моторном отсеке (2009 г.)
№Номинал, АмперЗащищенные цепи
A80А МидиЭлектронный модуль усилителя рулевого управления (EPAS)
B125А МидиСПДЖБ
115 А*Зеркало с подогревом
230А**Задний антиобледенитель
320А**Задняя розетка (центральная консоль)
4—Не используется
510 А*Модуль управления трансмиссией (PCM) Keep Alive power, реле PCM, вентиляция адсорбера
615 А*Генератор
715 А*Защелка задней двери
820A*Стояночные фонари для буксировки прицепа
950 А**Антиблокировочная тормозная система (АБС)
1030А**Передние дворники
1130А**Стартер
1240А**Двигатель вентилятора
1310 А*Муфта кондиционера
1415 А*Лампы поворота прицепа
15—Не используется
1640А**Охлаждающий вентилятор 1
1740А**Охлаждающий вентилятор 2
1820А**соленоид АБС
1930А**Сиденья с электроприводом
20—Реле муфты кондиционера
21A—Реле обогревателя заднего стекла
21B—Топливное реле
21C—Реле вентилятора
21D—Реле ПКМ
2220A*Топливный насос
2315 А*Топливные форсунки
24—Не используется
25—Не используется
2615 А*Катушки зажигания
2710 А*Контрольная лампа неисправности PCM
2820A*Контрольная лампа неисправности млн ПКМ-on
2915 А*Модуль управления силовым агрегатом
30A—Реле вентилятора охлаждения 1
30B—Реле стартера
30C—Главное реле вентилятора охлаждения
30D—Реле вентилятора охлаждения 2
31A—Реле фонарей заднего хода
31B—Не используется
31C—Реле левого поворота прицепа
31D—Реле правого поворота буксировки прицепа
31E—Реле буксировки прицепа
31F—Реле замка задней двери
32—Не используется
33диод ПКМ
34—Стартовый диод
3510 А*Работа/старт, Фонари заднего хода, Реле обогрева заднего стекла
36—Не используется
37—Не используется
(* - Мини-предохранитель) (** - Картриджный предохранитель)

2010, 2011

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2010, 2011)
№Номинал, АмперЗащитные цепи
130AНе используется (запасной)
215AВыключатель тормоза
315AНе используется (запасной)
430AЛунная крыша
510AБлокировка переключения тормозов (BSI), панель предохранителей в салоне
620AПоворотники, Стоп-сигналы
710AФары ближнего света (левые)
810AФары ближнего света (правые)
915AВнутреннее освещение
1015AПодсветка
1110AПолноприводный автомобиль
127.5AПереключатель зеркала с электроприводом
135AНе используется (запасной)
1410AFCIM (радиокнопки), передний дисплейный модуль
1510AКлимат-контроль
1615AНе используется (запасной)
1720AПодача электродвигателей всех замков, разблокировка задней поднимающейся двери, разблокировка подъемного стекла
1820AСиденье с подогревом
1925AЗадний стеклоочиститель
2015AКанал передачи данных
2115AПротивотуманные фары
2215AПарковые фонари
2315AФары дальнего света
2420AРеле звукового сигнала
2510AЛампы спроса
2610AКомбинация приборов
2720AЗамок зажигания
285AРадио
295AКомбинация приборов
305AНе используется (запасной)
3110AМодуль управления удерживающими устройствами
3210AМодуль задней видеокамеры
3310AНе используется (запасной)
345AНе используется (запасной)
3510AПолный привод, электроусилитель рулевого управления (EPAS)
365AПриемопередатчик пассивной противоугонной системы (PATS)
3710AКлимат-контроль
3820AСабвуфер/усилитель (радио премиум-класса)
3920AРадио
4020AПередняя розетка
4115AПереключатели блокировки дверей водителя/пассажира, люк в крыше, дисплей камеры в зеркале
4210AНе используется (запасной)
4310AЛогика заднего стеклоочистителя, реле обогрева сидений, комбинация приборов
4410AНе используется (запасной)
455AЛогика переднего стеклоочистителя, реле электродвигателя вентилятора
467.5AСистема классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI)
47Автоматический выключатель 30АЭлектрические стеклоподъемники
48—Дополнительное реле с задержкой

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2010, 2011)
№Номинал, АмперЗащищенные цепи
A80А МидиЭлектронный модуль усилителя рулевого управления (EPAS)
B125А МидиПанель предохранителей в салоне
115A*Зеркало с подогревом
230 А**Задний антиобледенитель
320А**Задняя розетка (центральная консоль)
4—Не используется
510 А*Модуль управления силовым агрегатом (PCM) — питание для поддержания работоспособности, реле PCM, вентиляция адсорбера
615A*Генератор
715A*Защелка задней двери
820A*Стояночные фонари для буксировки прицепа
950 А**Антиблокировочная тормозная система (АБС)
1030 А**Передние дворники
1130 А**Стартер
1240А**Двигатель вентилятора
1310 А*Муфта кондиционера
1415A*Лампы поворота прицепа
15—Не используется
1640А**Охлаждающий вентилятор 1
1740А**Охлаждающий вентилятор 2
1820А**соленоид АБС
1930 А**Сиденья с электроприводом
20—Реле муфты кондиционера
21A—Реле обогревателя заднего стекла
21B—Топливное реле
21C—Реле вентилятора
21D—Реле ПКМ
2220A*Топливный насос
2315A*Топливные форсунки
24—Не используется
255A*ABS
2615A*Катушки зажигания
2710 А*PCM - контрольная лампа общей неисправности компонентов трансмиссии
2820A*PCM - контрольная лампа неисправности компонентов трансмиссии, связанных с выбросами
2915A*PCM
30A—Реле вентилятора охлаждения 1
30B—Реле стартера
30C—Главное реле вентилятора охлаждения
30D—Реле вентилятора охлаждения 2
31A—Реле фонарей заднего хода
31B—Не используется
31C—Реле левого поворота прицепа
31D—Реле правого поворота буксировки прицепа
31E—Реле буксировки прицепа
31F—Реле замка задней двери
32—Не используется
33—диод ПКМ
34—Стартовый диод
3510 А*Работа/старт, Фонари заднего хода, Реле обогрева заднего стекла
36—Не используется
(* - Мини-предохранитель) (** - Картриджный предохранитель)
